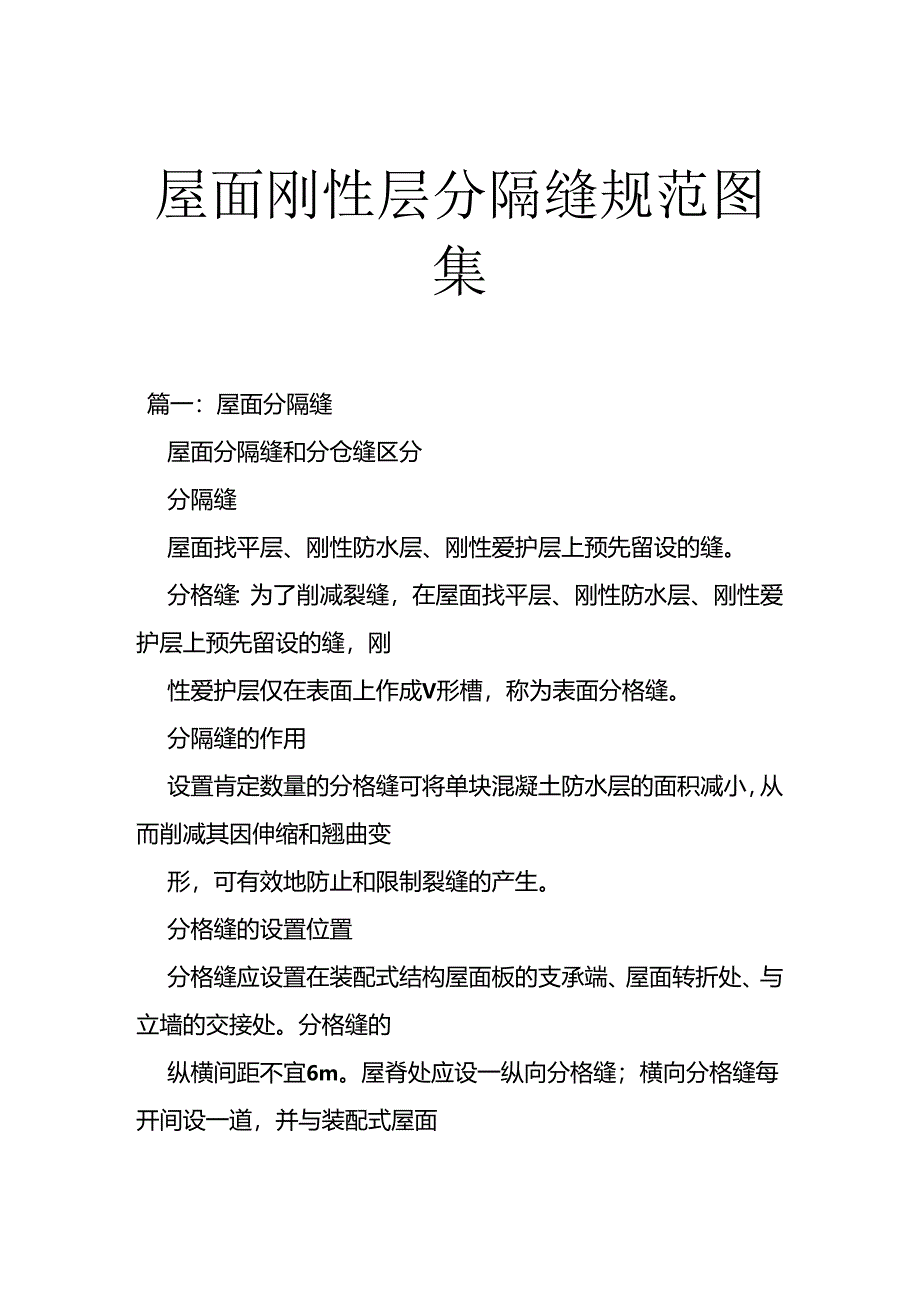

2024屋面刚性层分隔缝规范图集.docx_第1页
第1页 / 共11页

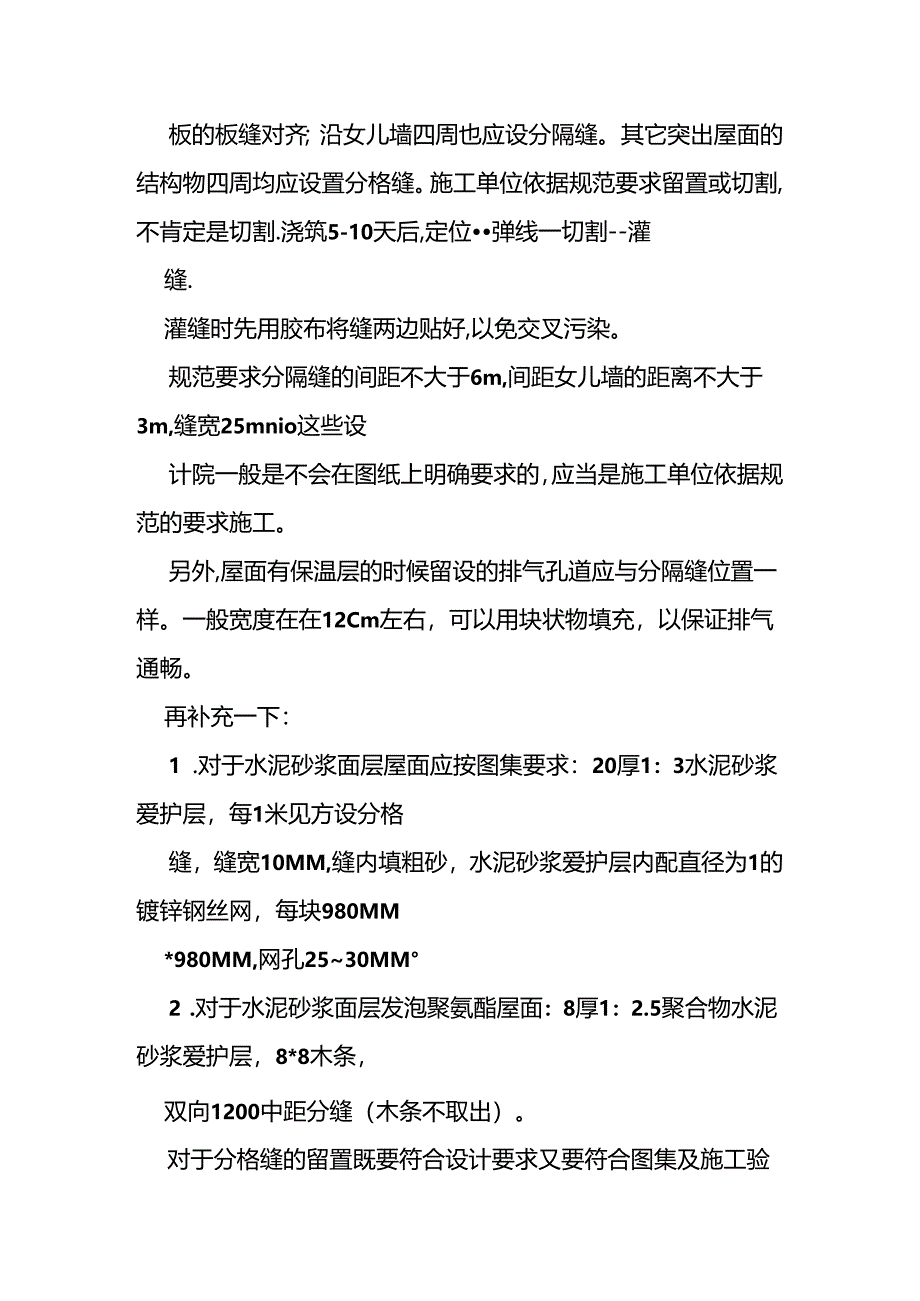

2024屋面刚性层分隔缝规范图集.docx_第2页
第2页 / 共11页

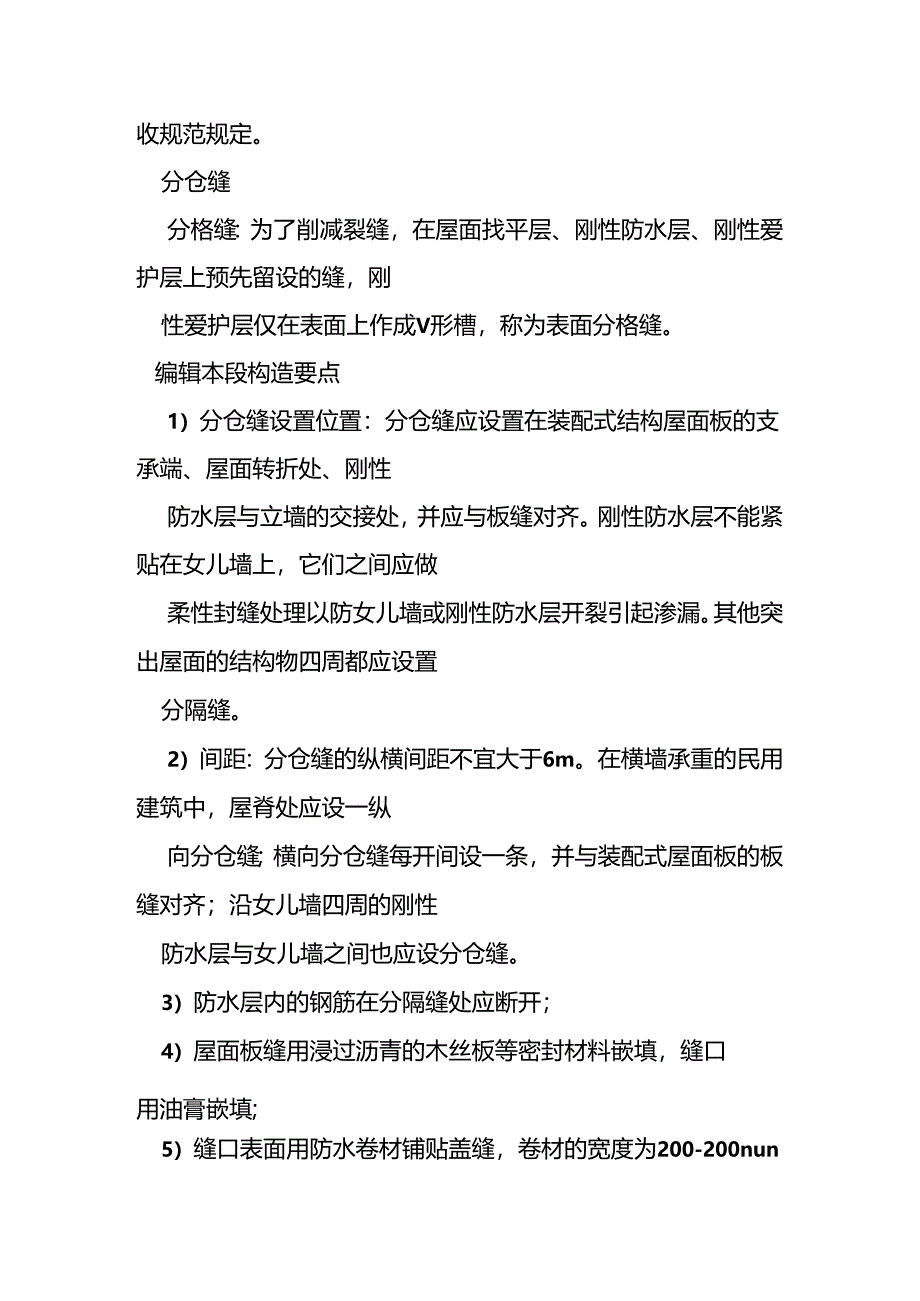

2024屋面刚性层分隔缝规范图集.docx_第3页
第3页 / 共11页
2024屋面刚性层分隔缝规范图集.docx_第4页
第4页 / 共11页
2024屋面刚性层分隔缝规范图集.docx_第5页
第5页 / 共11页
2024屋面刚性层分隔缝规范图集.docx_第6页
第6页 / 共11页
2024屋面刚性层分隔缝规范图集.docx_第7页
第7页 / 共11页
2024屋面刚性层分隔缝规范图集.docx_第8页
第8页 / 共11页
2024屋面刚性层分隔缝规范图集.docx_第9页
第9页 / 共11页
2024屋面刚性层分隔缝规范图集.docx_第10页
第10页 / 共11页
亲,该文档总共11页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《2024屋面刚性层分隔缝规范图集.docx》由会员分享,可在线阅读,更多相关《2024屋面刚性层分隔缝规范图集.docx(11页珍藏版)》请在第壹文秘上搜索。

1、屋面刚性层分隔缝规范图集篇一:屋面分隔缝屋面分隔缝和分仓缝区分分隔缝屋面找平层、刚性防水层、刚性爱护层上预先留设的缝。分格缝:为了削减裂缝,在屋面找平层、刚性防水层、刚性爱护层上预先留设的缝,刚性爱护层仅在表面上作成V形槽,称为表面分格缝。分隔缝的作用设置肯定数量的分格缝可将单块混凝土防水层的面积减小,从而削减其因伸缩和翘曲变形,可有效地防止和限制裂缝的产生。分格缝的设置位置分格缝应设置在装配式结构屋面板的支承端、屋面转折处、与立墙的交接处。分格缝的纵横间距不宜6m。屋脊处应设一纵向分格缝;横向分格缝每开间设一道,并与装配式屋面板的板缝对齐;沿女儿墙四周也应设分隔缝。其它突出屋面的结构物四周均

2、应设置分格缝。施工单位依据规范要求留置或切割,不肯定是切割.浇筑5-10天后,定位弹线一切割-灌缝.灌缝时先用胶布将缝两边贴好,以免交叉污染。规范要求分隔缝的间距不大于6m,间距女儿墙的距离不大于3m,缝宽25mnio这些设计院一般是不会在图纸上明确要求的,应当是施工单位依据规范的要求施工。另外,屋面有保温层的时候留设的排气孔道应与分隔缝位置一样。一般宽度在在12Cm左右,可以用块状物填充,以保证排气通畅。再补充一下:1 .对于水泥砂浆面层屋面应按图集要求:20厚1:3水泥砂浆爱护层,每1米见方设分格缝,缝宽10MM,缝内填粗砂,水泥砂浆爱护层内配直径为1的镀锌钢丝网,每块980MM*980M

3、M,网孔2530MM2 .对于水泥砂浆面层发泡聚氨酯屋面:8厚1:2.5聚合物水泥砂浆爱护层,8*8木条,双向1200中距分缝(木条不取出)。对于分格缝的留置既要符合设计要求又要符合图集及施工验收规范规定。分仓缝分格缝:为了削减裂缝,在屋面找平层、刚性防水层、刚性爱护层上预先留设的缝,刚性爱护层仅在表面上作成V形槽,称为表面分格缝。编辑本段构造要点1)分仓缝设置位置:分仓缝应设置在装配式结构屋面板的支承端、屋面转折处、刚性防水层与立墙的交接处,并应与板缝对齐。刚性防水层不能紧贴在女儿墙上,它们之间应做柔性封缝处理以防女儿墙或刚性防水层开裂引起渗漏。其他突出屋面的结构物四周都应设置分隔缝。2)间

4、距:分仓缝的纵横间距不宜大于6m。在横墙承重的民用建筑中,屋脊处应设一纵向分仓缝;横向分仓缝每开间设一条,并与装配式屋面板的板缝对齐;沿女儿墙四周的刚性防水层与女儿墙之间也应设分仓缝。3)防水层内的钢筋在分隔缝处应断开;4)屋面板缝用浸过沥青的木丝板等密封材料嵌填,缝口用油膏嵌填;5)缝口表面用防水卷材铺贴盖缝,卷材的宽度为200-200nun分仓缝施工做法北方地区(暖温带、中温带、寒温带、高原气候区,详见附件)做法:1、40厚C30刚性防水混凝土面层(配冷拔4一级钢,双向中距150)2、10厚低标号砂浆隔离层3、3厚SBS改性沥青防水卷材4、20厚1:3水泥砂浆找平层5、保温或隔热层(屠宰车

5、间6cm;食堂浴室、宿舍楼详图纸要求)6、最薄30厚1.C5.0轻集料混凝土2%找坡层(结构找坡屋面此项取消,改为20厚1:3水泥砂浆找平层)7、2厚沥青基防水涂料(隔汽层)8、钢筋混凝土屋面刚性防水层分仓缝的纵横间距不宜大于6m,沿女儿墙四周的刚性防水层与女儿墙之间也应设分仓缝。分仓缝须用油膏嵌缝分格缝的构造可参见图分隔缝的构造。抹灰中的分格缝用来防止大面积抹灰开裂,用专用的分格条(黑色的)嵌在抹灰中来进行分缝。一般分格缝宽度不小于1.5cm,深度不小于1.5cm(或至结构层)。分隔面积宜为10m2o分格缝和分仓缝的区分分格缝:为了削减裂缝,在屋面找平层、刚性防水层、刚性爱护层上预先留设的缝

6、,刚性爱护层仅在表面上作成V形槽,称为表面分格缝。分仓缝:分仓缝是刚性屋面防止变形裂缝而设置的,一般尺寸为6*6。施工完成后里面须要进行防水处理,如填油膏等。屋面现浇板是不存在分仓缝的。解决屋面现浇板变形的方法是变形缝或后浇带。篇二:屋面分隔缝的设置和做法分格缝为了削减裂缝,在屋面找平层、刚性防水层、刚性爱护层上预先留设的缝,刚性爱护层仅在表面上作成V形槽,称为表面分格缝。1、依据设计,本工程屋面的细石混凝土或水泥砂浆爱护层应设分格缝,分格缝纵横间距不大于3000mm,缝宽20nn,用防水油膏嵌密实。2、依据规范,保温层上的找平层应设置分隔缝,分格缝纵横向间距6000mm,缝宽宜为520mm0

7、3、距女儿墙面200mm沿四周留全长伸缩缝,缝宽度为20mm,用防水油膏填缝。4、细石混凝土的钢筋网片在分格缝处应断开,其爱护层厚度不应小于IOmnio5、屋面爱护层以及保温层上的找平层施工前,采纳挤塑板将分格缝先设置好以保证分格缝笔直一线,美观美丽。细石磴爱护层浇筑好后,应进行粉面压光成型,成型后,凿除分格缝内的挤塑板,再用防水油膏嵌密实。为保证美观,在油膏嵌缝之前,在缝两侧先粘贴好胶带,待油膏灌好凝固后再剥除胶带。(图1)细石混凝土施工前分隔缝挤塑板的固定(图2)细石混凝土爱护层分隔缝挤塑板的固定(图3)成型屋面篇三:屋面分隔缝屋面分隔缝屋面找平层、刚性防水层、刚性爱护层上预先留设的缝。分

8、格缝:为了削减裂缝,在屋面找平层、刚性防水层、刚性爱护层上预先留设的缝,刚性保护层仅在表面上作成V形槽,称为表面分格缝。分隔缝的作用设置肯定数量的分格缝可将单块混凝土防水层的面积减小,从而削减其因伸缩和翘曲变形,可有效地防止和限制裂缝的产生。分格缝的设置位置分格缝应设置在装配式结构屋面板的支承端、屋面转折处、与立墙的交接处。分格缝的纵横间距不宜6m。屋脊处应设一纵向分格缝;横向分格缝每开间设一道,并与装配式屋面板的板缝对齐;沿女儿墙四周也应设分隔缝。其它突出屋面的结构物四周均应设置分格缝。施工单位依据规范要求留置或切割,不肯定是切割啊.浇筑5-10天后,定位-弹线-切割-灌缝.灌缝时先用胶布将

9、缝两边贴好,以免交叉污染。规范要求分隔缝的间距不大于6m,间距女儿墙的距离不大于3m,缝宽25mm。这些设计院一般是不会在图纸上明确要求的,应当是施工单位依据规范的要求施工。另外,屋面有保温层的时候留设的排气孔道应与分隔缝位置一样。一般宽度在在12Cm左右,可以用块状物填充,以保证排气通畅。再补充一下:1 .对于水泥砂浆面层屋面应按图集要求:20厚1:3水泥砂浆爱护层,每1米见方设分格缝,缝宽10MM,缝内填粗砂,水泥砂浆爱护层内配直径为1的镀锌钢丝网,每块980MM*980MM,网孔2530MM。2 .对于水泥砂浆面层发泡聚氨酯屋面:8厚1:2.5聚合物水泥砂浆爱护层,8*8木条,双向120

10、0中距分缝(木条不取出)。对于分格缝的留置既要符合设计要求又要符合图集及施工验收规范规定。这句话我不明白,屋面铺设的膨胀珍宝岩隔热块应当属于保温层吧?排气孔道应与分隔缝位置一样。一般宽度在在12Cm左右,可以用块状物填充,以保证排气通畅,这有没有图列说明一下,不然听不大懂。分格缝和分仓缝的区分分格缝:为了削减裂缝,在屋面找平层、刚性防水层、刚性爱护层上预先留设的缝,刚性保护层仅在表面上作成V形槽,称为表面分格缝。分隔缝的作用设置肯定数量的分格缝可将单块混凝土防水层的面积减小,从而削减其因伸缩和翘曲变形,可有效地防止和限制裂缝的产生。分格缝的设置位置分格缝应设置在装配式结构屋面板的支承端、屋面转

11、折处、与立墙的交接处。分格缝的纵横间距不宜6m。屋脊处应设一纵向分格缝;横向分格缝每开间设一道,并与装配式屋面板的板缝对齐;沿女儿墙四周也应设分隔缝。其它突出屋面的结构物四周均应设置分格缝。分仓缝:分仓缝是刚性屋面防止变形裂缝而设置的,一般尺寸为6*6o施工完成后里面须要进行防水处理,如填油膏等。屋面现浇板是不存在分仓缝的。解决屋面现浇板变形的方法是变形缝或后浇带。1编辑本段构造要点1)设置位置:分仓缝应设置在装配式结构屋面板的支承端、屋面转折处、刚性防水层与立墙的交接处,并应与板缝对齐。刚性防水层不能紧贴在女儿墙上,它们之间应做柔性封缝处理以防女儿墙或刚性防水层开裂引起渗漏。其他突出屋面的结

12、构物四周都应设置分隔缝。2)间距:分仓缝的纵横间距不宜大于6m。在横墙承重的民用建筑中,屋脊处应设一纵向分仓缝;横向分仓缝每开间设一条,并与装配式屋面板的板缝对齐;沿女儿墙四周的刚性防水层与女儿墙之间也应设分仓缝。3)防水层内的钢筋在分隔缝处应断开;4)屋面板缝用浸过沥青的木丝板等密封材料嵌填,缝口用油膏嵌填;5)缝口表面用防水卷材铺贴盖缝,卷材的宽度为200-200mm分格缝:为了削减裂缝,在屋面找平层、刚性防水层、刚性爱护层上预先留设的缝,刚性保护层仅在表面上作成V形槽,称为表面分格缝。分格缝构造分格缝的作用设置肯定数量的分格缝可将单块混凝土防水层的面积减小,从而削减其因伸缩和翘曲变形,可有效地防止和限制裂缝的产生。分格缝的设置位置分格缝应设置在装配式结构屋面板的支承端、屋面转折处、与立墙的交接处。分格缝的纵横间距不宜6no分格缝的位置可如图分隔缝的位置所示:屋脊处应设一纵向分格缝;横向分格缝每开间设一道,并与装配式屋面板的板缝对齐;沿女儿墙四周也应设分隔缝。其它突出屋面的结构物四周均应设置分格缝。分格缝的构造可参见图分隔缝的构造。抹灰中的分格缝用来防止大面积抹灰开裂,用专用的分格条(黑色的)嵌在抹灰中来进行分缝。一般分格缝宽度不小于1.5cm,深度不小于1.5cm(或至结构层)。分隔面积宜为10m2o
