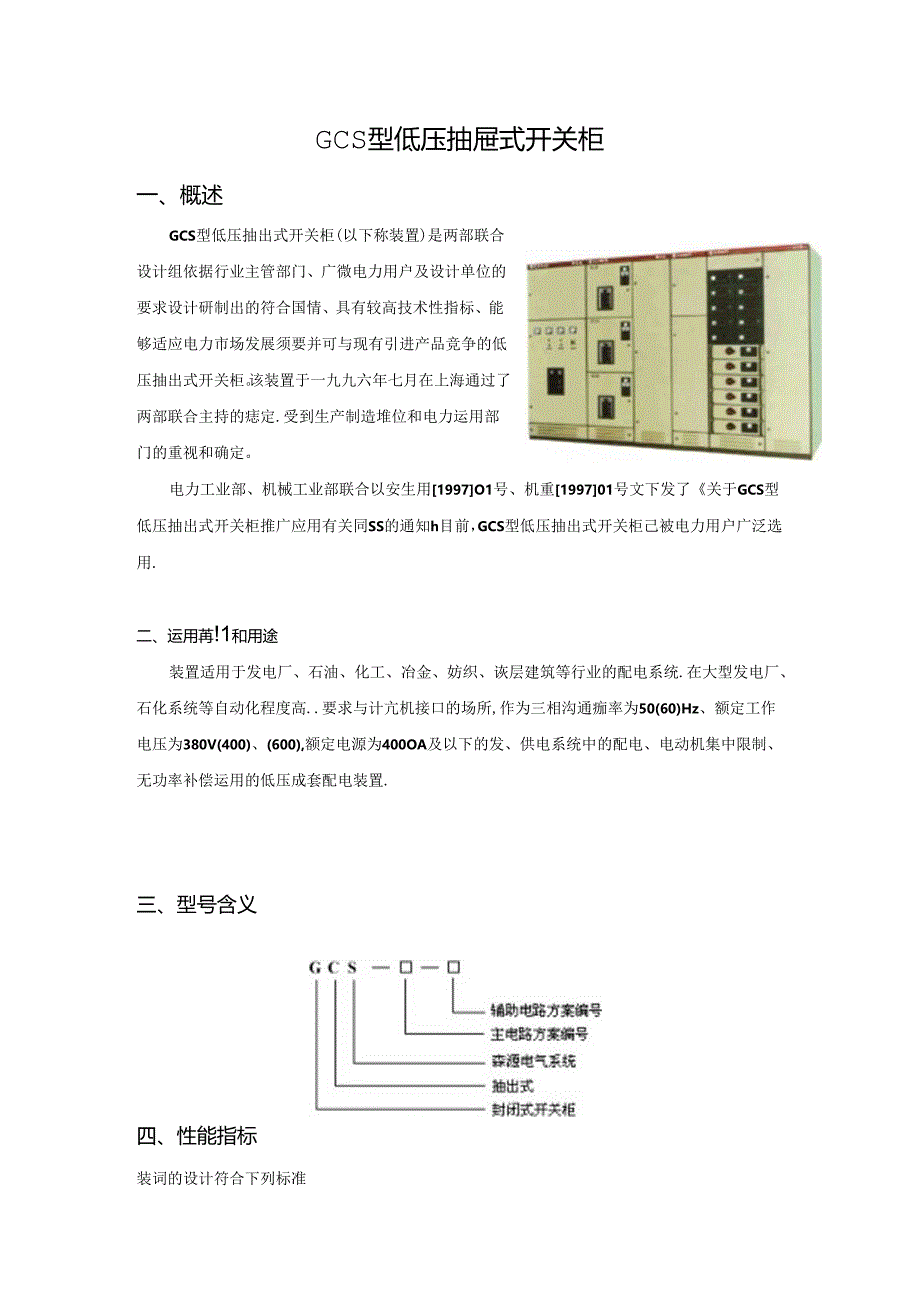

1、GCS型低压抽屉式开关柜一、概述GCS型低压抽出式开关柜(以下称装置)是两部联合设计组依据行业主管部门、广微电力用户及设计单位的要求设计研制出的符合国情、具有较高技术性指标、能够适应电力市场发展须要并可与现有引进产品竞争的低压抽出式开关柜。该装置于一九九六年七月在上海通过了两部联合主持的痣定.受到生产制造堆位和电力运用部门的重视和确定。电力工业部、机械工业部联合以安生用1997O1号、机重199701号文下发了关于GCS型低压抽出式开关柜推广应用有关同SS的通知h目前，GCS型低压抽出式开关柜己被电力用户广泛选用.二、运用苒!1和用途装置适用于发电厂、石油、化工、冶金、妨织、诙层建筑等行业的配

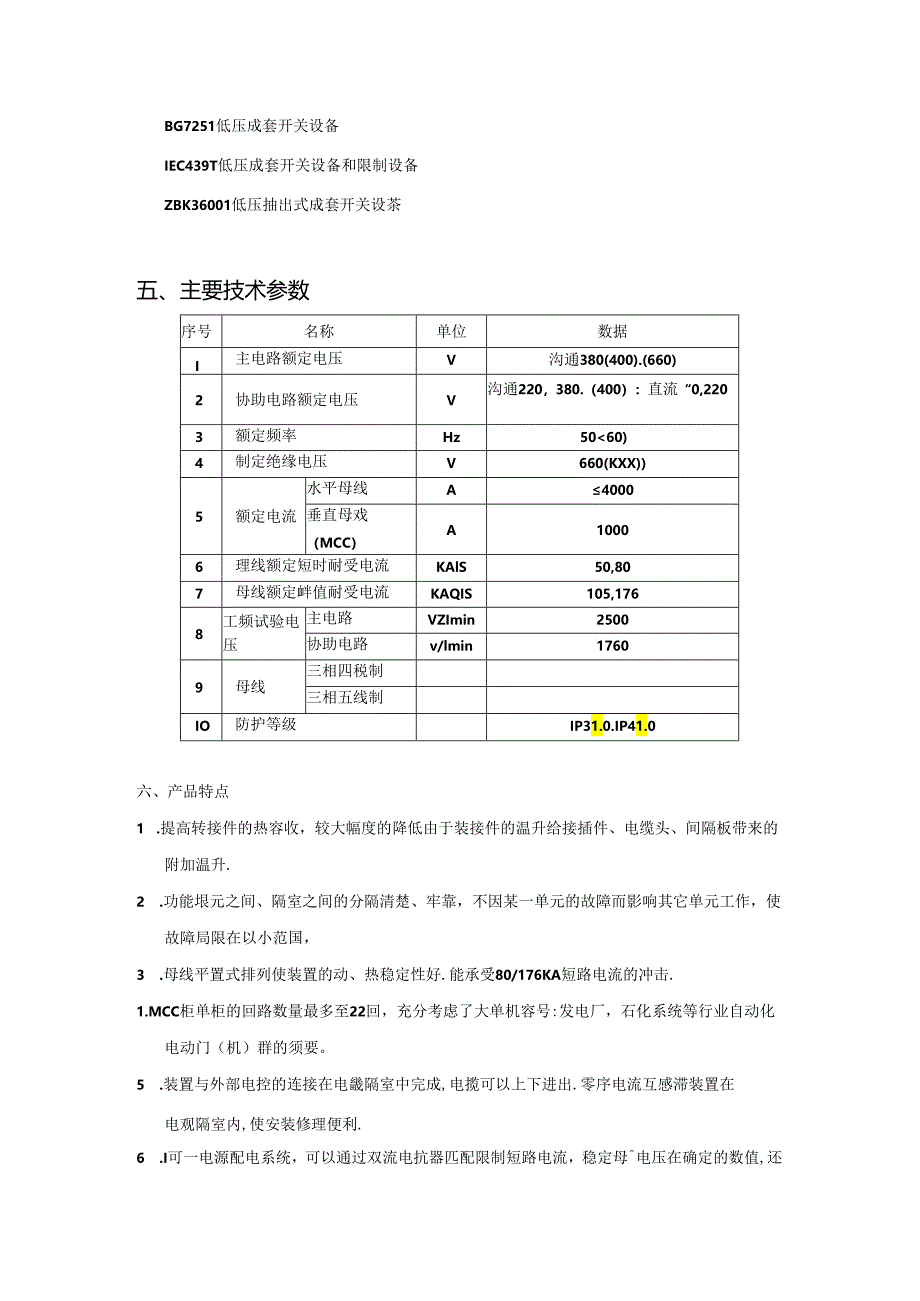

2、电系统.在大型发电厂、石化系统等自动化程度高.要求与计亢机接口的场所,作为三相沟通痂率为50(60)Hz、额定工作电压为380V(400)、(600),额定电源为400OA及以下的发、供电系统中的配电、电动机集中限制、无功率补偿运用的低压成套配电装置.三、型号含义四、性能指标装词的设计符合下列标准BG7251低压成套开关设备IEC439T低压成套开关设备和限制设备ZBK36001低压抽出式成套开关设茶五、主要技术参数序号名称单位数据I主电路额定电压V沟通380(400).(660)2协助电路额定电压V沟通220，380.（400）：直流“0,2203额定频率Hz5060)4制定绝缘电压V660
3、(KXX)5额定电流水平母线A4000垂直母戏（MCC）A10006理线额定短时耐受电流KAlS50,807母线额定衅值耐受电流KAQIS105,1768工频试验电压主电路VZImin2500协助电路v/lmin17609母线三相四税制三相五线制IO防护等级IP31.0.IP41.0六、产品特点1 .提高转接件的热容收，较大幅度的降低由于装接件的温升给接插件、电缆头、间隔板带来的附加温升.2 .功能垠元之间、隔室之间的分隔清楚、牢靠，不因某一单元的故障而影响其它单元工作，使故障局限在以小范国，3 .母线平置式排列使装置的动、热稳定性好.能承受80/176KA短路电流的冲击.1.MCC柜单柜的回

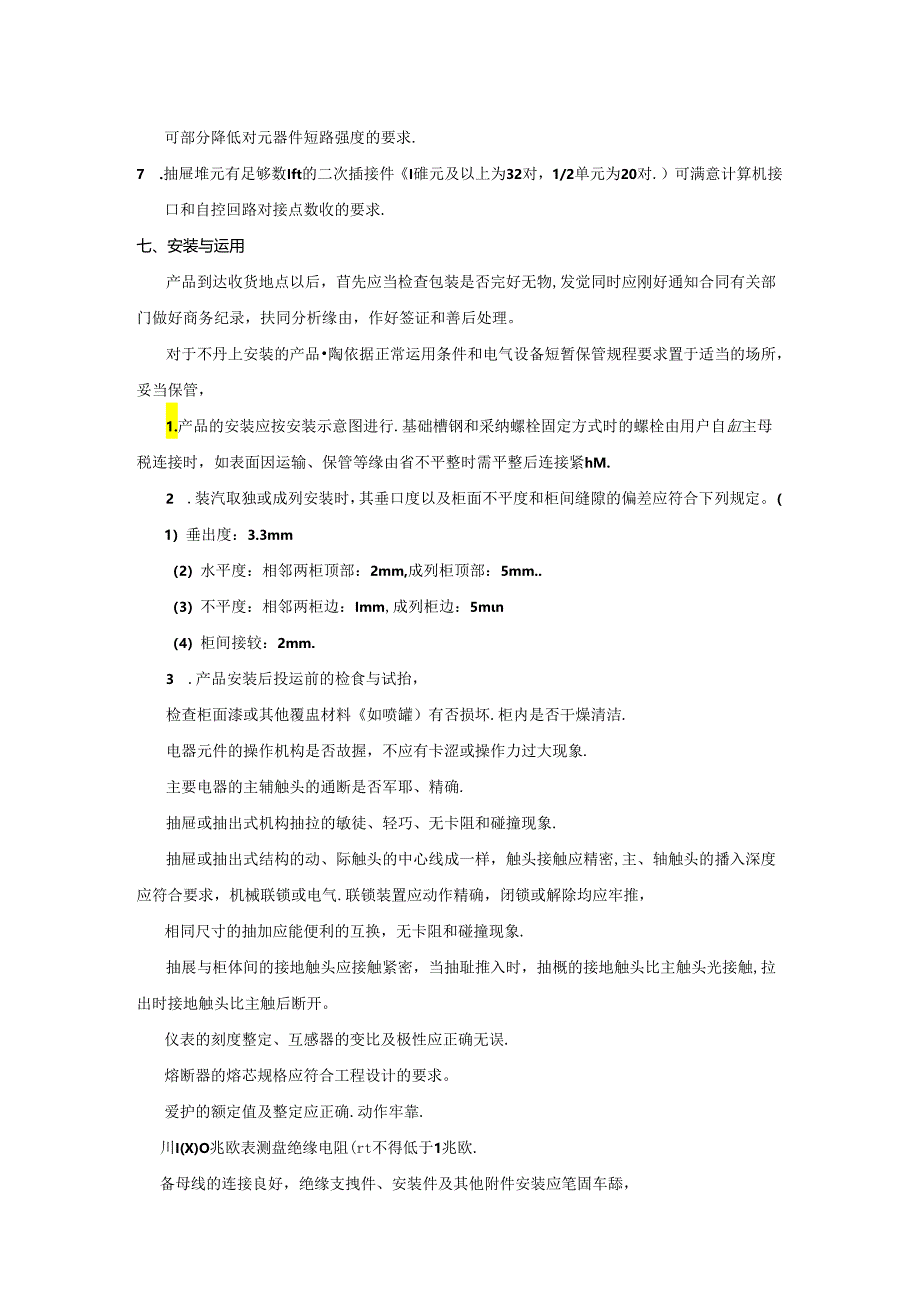

4、路数量最多至22回，充分考虑了大单机容号:发电厂，石化系统等行业自动化电动门（机）群的须要。5 .装置与外部电控的连接在电畿隔室中完成,电揽可以上下进出.零序电流互感滞装置在电观隔室内,使安装修理便利.6 .I可一电源配电系统，可以通过双流电抗器匹配限制短路电流，稳定母电压在确定的数值,还可部分降低对元器件短路强度的要求.7 .抽屉堆元有足够数Ift的二次插接件I碓元及以上为32对，1/2单元为20对.）可满意计算机接口和自控回路对接点数收的要求.七、安装与运用产品到达收货地点以后，苜先应当检查包装是否完好无物,发觉同时应刚好通知合同有关部门做好商务纪录，扶同分析缘由，作好签证和善后处理。对于
5、不丹上安装的产品陶依据正常运用条件和电气设备短暂保管规程要求置于适当的场所，妥当保管，1.产品的安装应按安装示意图进行.基础槽钢和采纳螺栓固定方式时的螺栓由用户自缸主母税连接时，如表面因运输、保管等缘由省不平整时需平整后连接紧hM.2 .装汽取独或成列安装时，其垂口度以及柜面不平度和柜间缝隙的偏差应符合下列规定。（1）垂出度：3.3mm（2）水平度：相邻两柜顶部：2mm,成列柜顶部：5mm.（3）不平度：相邻两柜边：Imm,成列柜边：5mn（4）柜间接较：2mm.3 .产品安装后投运前的检食与试抬，检查柜面漆或其他覆盅材料如喷罐）有否损坏.柜内是否干燥清洁.电器元件的操作机构是否故握，不应有卡
6、涩或操作力过大现象.主要电器的主辅触头的通断是否军耶、精确.抽屉或抽出式机构抽拉的敏徒、轻巧、无卡阻和碰撞现象.抽屉或抽出式结构的动、际触头的中心线成一样，触头接触应精密,主、轴触头的播入深度应符合要求，机械联锁或电气.联锁装置应动作精确，闭锁或解除均应牢推，相同尺寸的抽加应能便利的互换，无卡阻和碰撞现象.抽展与柜体间的接地触头应接触紧密，当抽耻推入时，抽概的接地触头比主触头光接触,拉出时接地触头比主触后断开。仪表的刻度整定、互感器的变比及极性应正确无误.熔断器的熔芯规格应符合工程设计的要求。爱护的额定值及整定应正确.动作牢靠.川I(X)O兆欧表测盘绝缘电阻(rt不得低于1兆欧.备母线的连接良
7、好，绝缘支拽件、安装件及其他附件安装应笔固车舔，4 .运用科总事项装置为不端地安装,正面操作，双面修理的低压花电柜.柜的修埋通道及柜门,必衡是考核合格的专业人员方可进入或开启进行操作、检套和修理。空气断路涔、电壳断路涔经过多次分、合,特殊是经过短路分、合后,会使触头局部烧伤和产生碳类物鲂,是接触头电阻增大，应按断路器运用说明书进行维护和检修.经过安装和修理后，必雷严格检杳各网室之间、功能单元之间的隔离状况，以确保本装置良好的功能分阳性,防止出现故障扩大.八、订货须知订货合同包含以下内容：1 .产品的全型号包括主电路方案号和协助电路方案号；2 .主电路系统组合依次图：3 .协助电路电气原理图；4 .板内元器件清单：5 .电路中电压、电流、时间等整定参数:6 .与产品正常运用不符的其他特殊要求,
