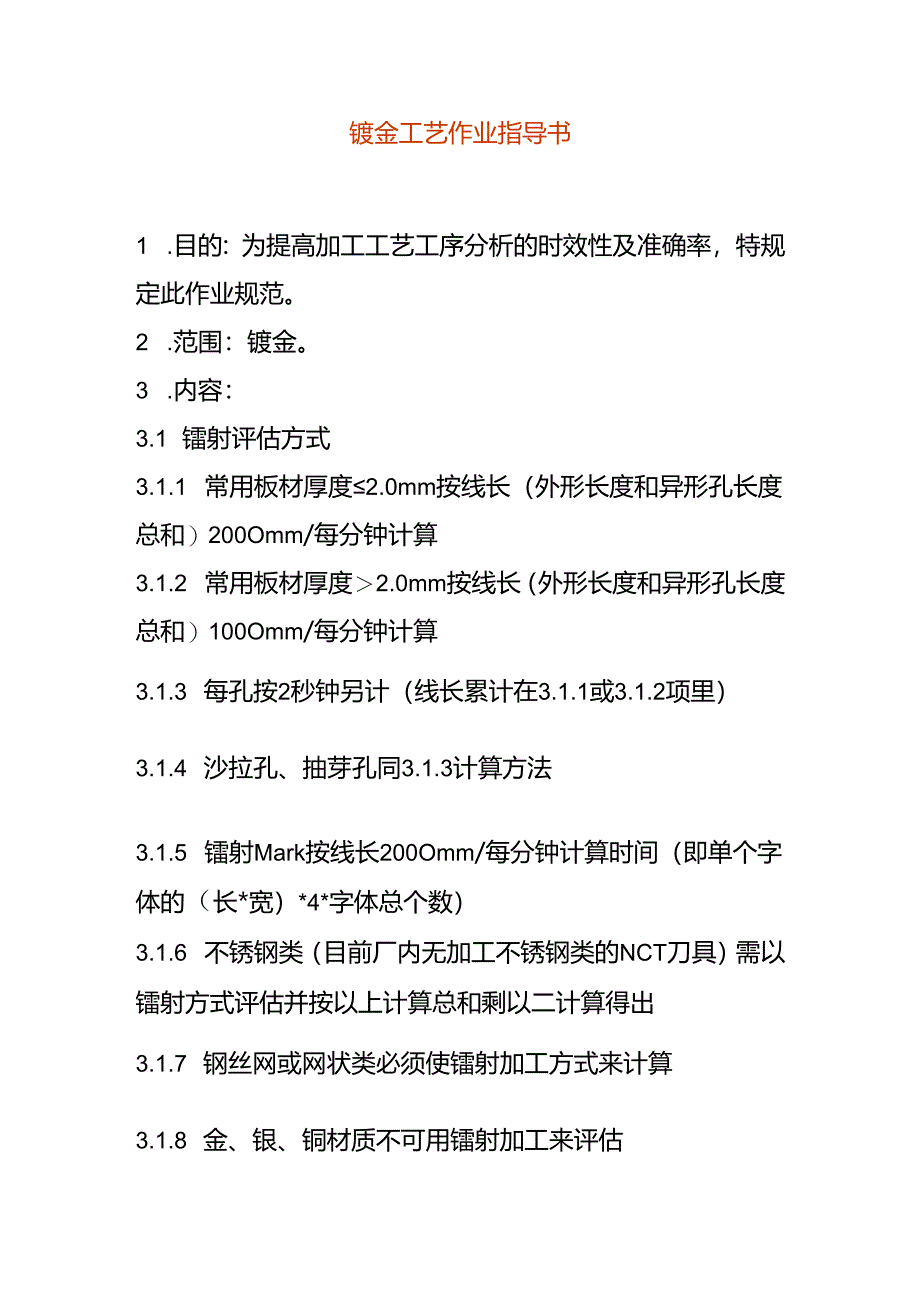

1、镀金工艺作业指导书1 .目的：为提高加工工艺工序分析的时效性及准确率，特规定此作业规范。2 .范围：镀金。3 .内容：3.1 镭射评估方式3.1.1 常用板材厚度2.0mm按线长（外形长度和异形孔长度总和）200Omm/每分钟计算3.1.2 常用板材厚度2.0mm按线长（外形长度和异形孔长度总和）100Omm/每分钟计算3.1.3 每孔按2秒钟另计（线长累计在3.1.1或3.1.2项里）3.1.4 沙拉孔、抽芽孔同3.1.3计算方法3.1.5 镭射Mark按线长200Omm/每分钟计算时间（即单个字体的（长*宽）*4*字体总个数）3.1.6 不锈钢类（目前厂内无加工不锈钢类的NCT刀具）需以镭

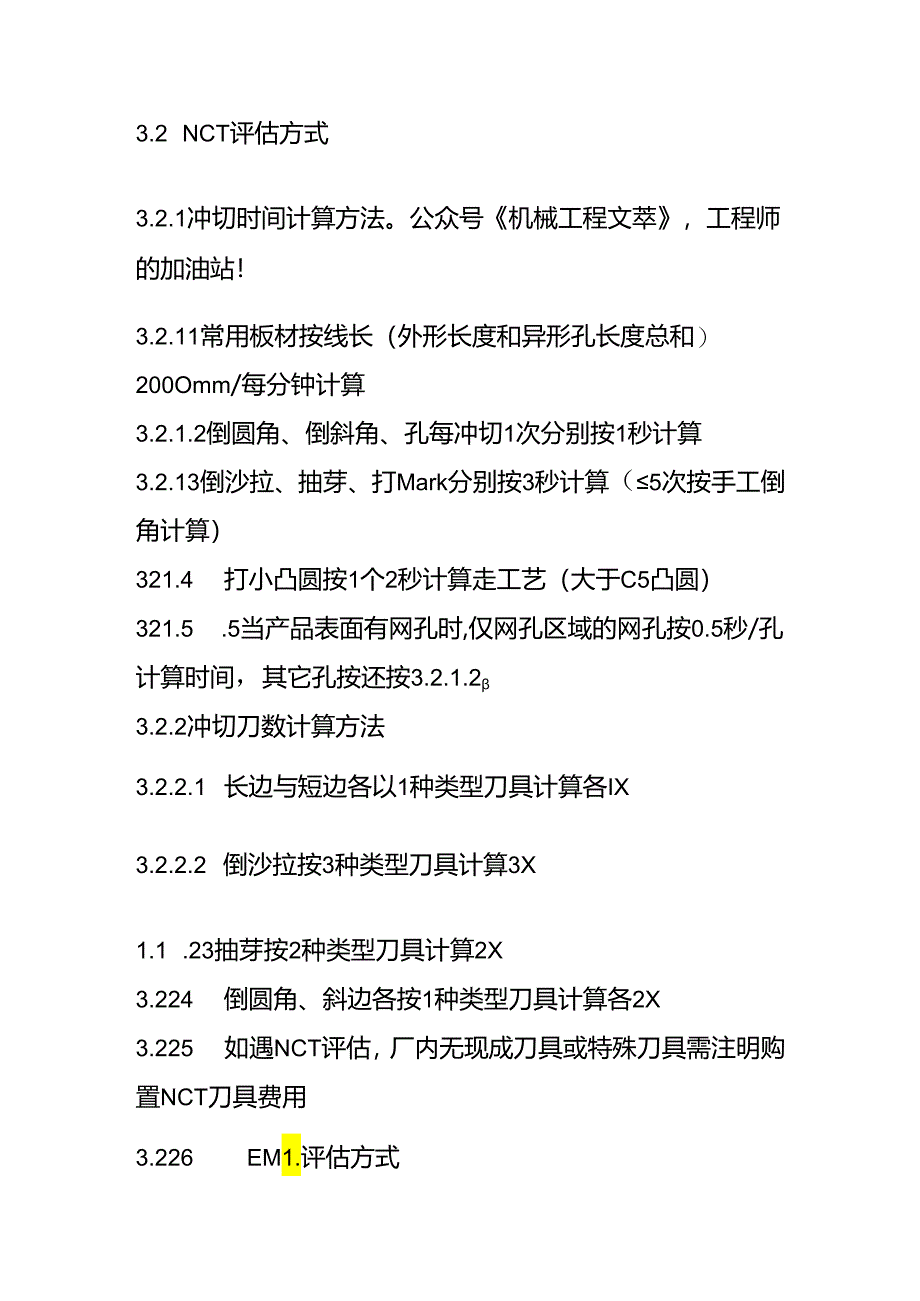

2、射方式评估并按以上计算总和剩以二计算得出3.1.7 钢丝网或网状类必须使镭射加工方式来计算3.1.8 金、银、铜材质不可用镭射加工来评估3.2 NCT评估方式3.2.1冲切时间计算方法。公众号机械工程文萃，工程师的加油站！3.2.11常用板材按线长（外形长度和异形孔长度总和）200Omm/每分钟计算3.2.1.2倒圆角、倒斜角、孔每冲切1次分别按1秒计算3.2.13倒沙拉、抽芽、打Mark分别按3秒计算（5次按手工倒角计算）321.4 打小凸圆按1个2秒计算走工艺（大于C5凸圆）321.5 .5当产品表面有网孔时,仅网孔区域的网孔按0.5秒/孔计算时间，其它孔按还按3.2.1.23.2.2冲切

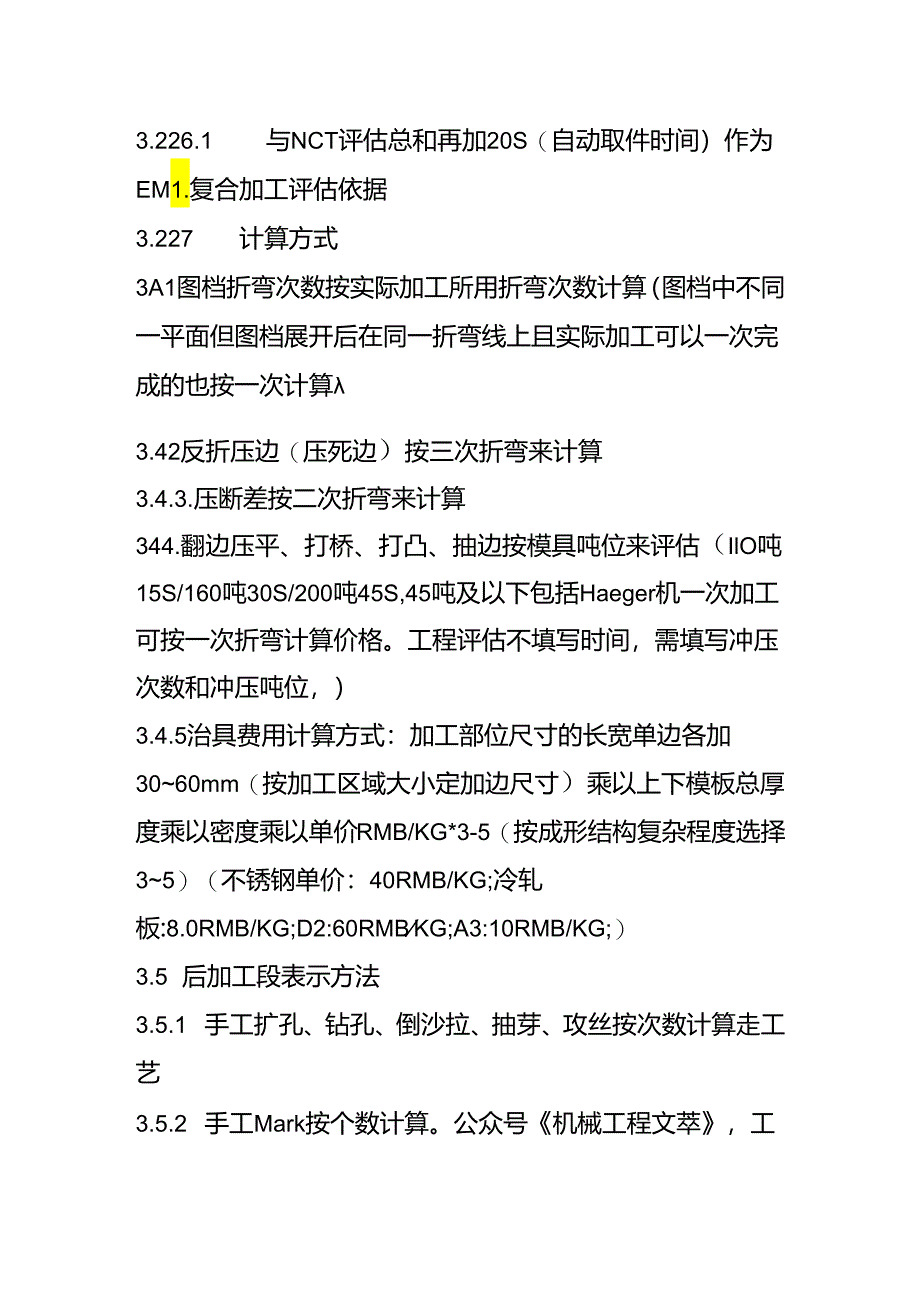

3、刀数计算方法3.2.2.1 长边与短边各以1种类型刀具计算各IX3.2.2.2 倒沙拉按3种类型刀具计算3X1.1 .23抽芽按2种类型刀具计算2X3.224 倒圆角、斜边各按1种类型刀具计算各2X3.225 如遇NCT评估，厂内无现成刀具或特殊刀具需注明购置NCT刀具费用3.226 EM1.评估方式3.226.1 与NCT评估总和再加20S（自动取件时间）作为EM1.复合加工评估依据3.227 计算方式3A1图档折弯次数按实际加工所用折弯次数计算（图档中不同一平面但图档展开后在同一折弯线上且实际加工可以一次完成的也按一次计算3.42反折压边（压死边）按三次折弯来计算3.4.3.压断差按二次折
4、弯来计算344.翻边压平、打桥、打凸、抽边按模具吨位来评估（IlO吨15S/160吨30S/200吨45S,45吨及以下包括Haeger机一次加工可按一次折弯计算价格。工程评估不填写时间，需填写冲压次数和冲压吨位，）3.4.5治具费用计算方式：加工部位尺寸的长宽单边各加3060mm（按加工区域大小定加边尺寸）乘以上下模板总厚度乘以密度乘以单价RMB/KG*3-5（按成形结构复杂程度选择35）（不锈钢单价：40RMB/KG;冷轧板:8.0RMB/KG;D2:60RMBKG;A3:10RMB/KG;）3.5 后加工段表示方法3.5.1 手工扩孔、钻孔、倒沙拉、抽芽、攻丝按次数计算走工艺3.5.2
5、手工Mark按个数计算。公众号机械工程文萃，工程师的加油站！3.5.3 聊合螺母、螺柱、螺丝、Pin及非标固定件按次数或个数计算如果板材为SUS或特殊材料必须注意使用相吻合材质的钾合件，不同板厚必须选用相应尺寸规格的聊合件，如S-M6-2必须使用在板厚2.5mm以上）3.5.4 植焊螺丝按次数或个数计算3.5.5 本体例合、拉锄（拉钉类型、拉帽类型）按次数或个数计算3.5.6 点焊或碰焊（螺母）以焊点个数计算3.5.7 焊接（氯氟焊、二氧化碳、激光焊接等）按焊接线长来计算，焊接次数以一边焊一次来计算。358打磨（面、线、点）359点焊、聊合、焊接加工时需确定是否需要挪合夹治具3.6 表面处理3
6、.6.1 烤漆1.1.1.1 类型（粉体烤漆、液体烤漆、美术性粉沫烤漆以及色卡号等）1.1.1.2 烤漆面积的计算（长X宽X单面或双面）组件烤漆PTE需分开单独计算烤漆面积1.1.1.3 烤漆颜色以及品质等级要求1.1.1.4 防烤方式、是否需要补土以及是否需要治具制作1.1.2 丝印1.1.2.1 丝印细节技术要求1.1.2.2 丝印AI电子档案（做网板需要）,印刷次数及印刷颜色种类1.1.3 电镀附着物材质注明面积1.1.4 拉（发）丝注明区域面积及治具费用1.1.5 喷砂注明喷砂面的个数及每个面的面积，是否用到治具（易变形件用）1.1.6 阳极氧化注明面积及颜色1.1.7 电泳注明面积及颜色1.1.8 其他处理方式3.7 组立加工3.7.1 落列出需要组立加工的各零部件清单3.7.2 计算出所需组立人员数及时间信息3.8 包装3.8.1 计算出包装方式及外箱尺寸等相关信息3.8.2 确定辅料的相关资料
