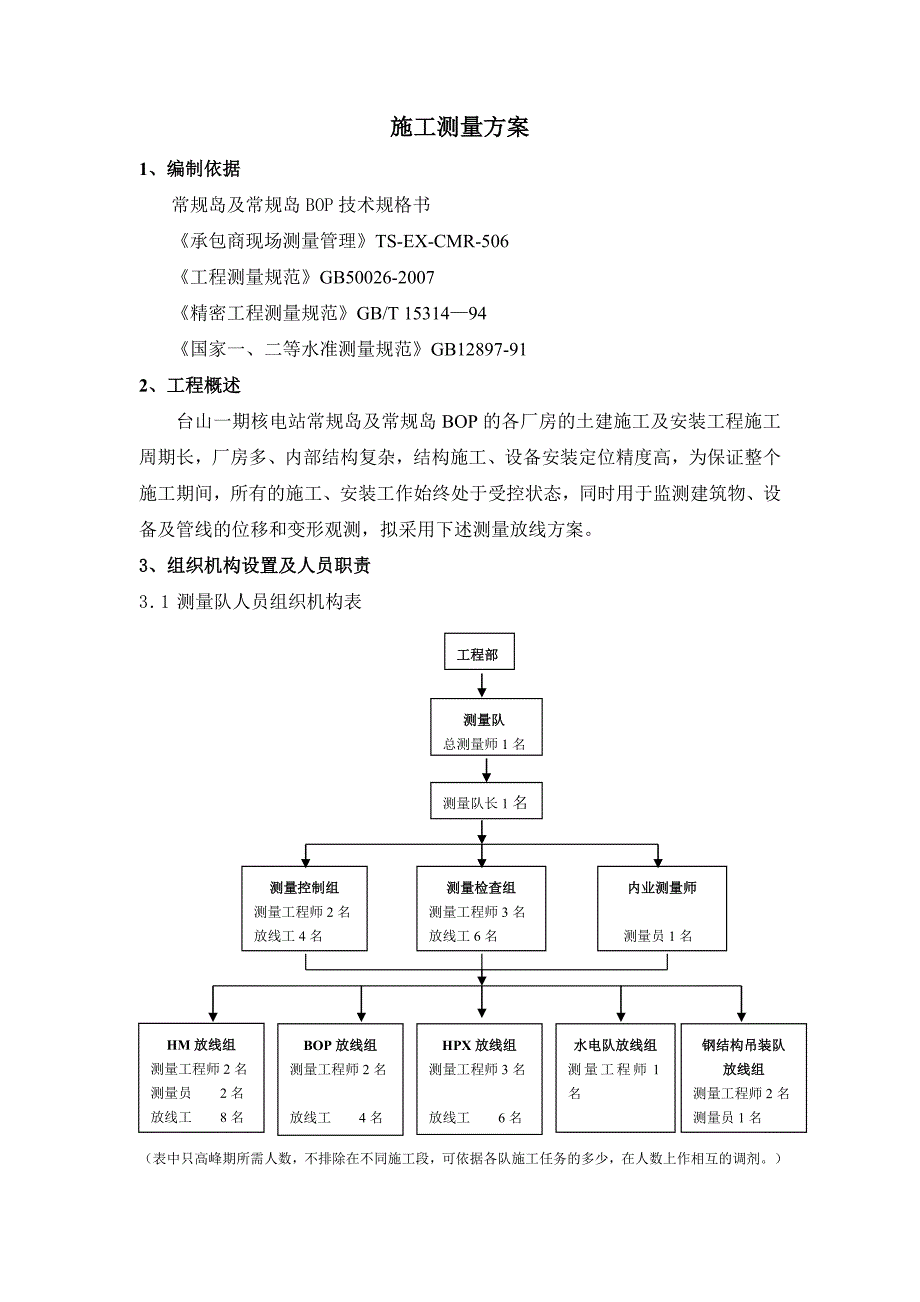

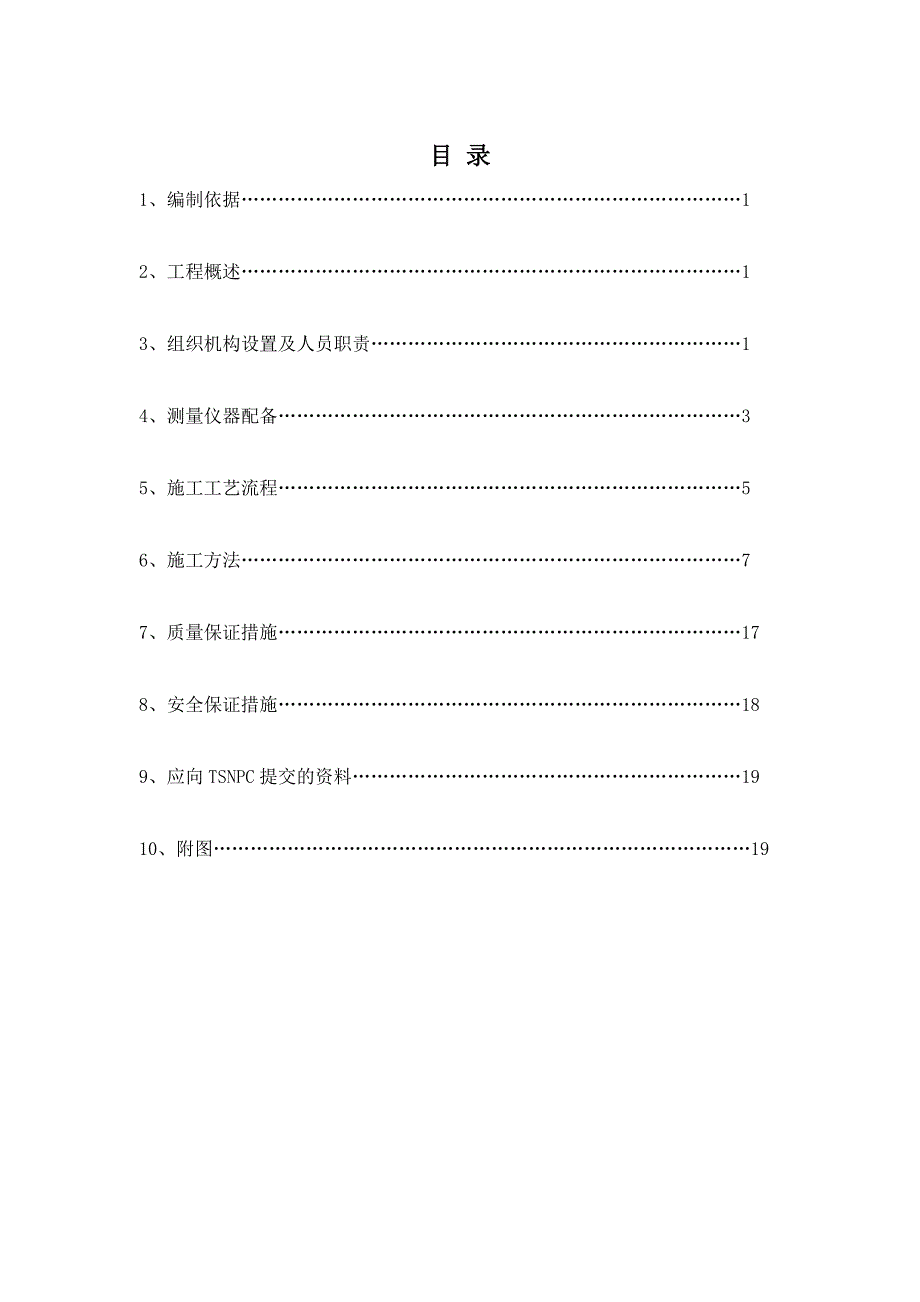

1、目 录1、编制依据12、工程概述13、组织机构设置及人员职责14、测量仪器配备35、施工工艺流程56、施工方法77、质量保证措施178、安全保证措施189、应向TSNPC提交的资料1910、附图19施工测量方案1、编制依据常规岛及常规岛BOP技术规格书承包商现场测量管理TS-EX-CMR-506工程测量规范GB50026-2007精密工程测量规范GB/T 1531494国家一、二等水准测量规范GB12897-912、工程概述台山一期核电站常规岛及常规岛BOP的各厂房的土建施工及安装工程施工周期长，厂房多、内部结构复杂，结构施工、设备安装定位精度高，为保证整个施工期间，所有的施工、安装工作始终处
2、于受控状态，同时用于监测建筑物、设备及管线的位移和变形观测，拟采用下述测量放线方案。3、组织机构设置及人员职责3.1测量队人员组织机构表工程部 测量队总测量师1名 测量队长1名 内业测量师测量员1名测量检查组测量工程师3名放线工6名测量控制组测量工程师2名放线工4名钢结构吊装队放线组测量工程师2名测量员1名水电队放线组测量工程师1名放线工3名HPX放线组测量工程师3名放线工 6名BOP放线组测量工程师2名放线工 4名HM放线组测量工程师2名测量员 2名放线工 8名（表中人员数系指施（表中只高峰期所需人数，不排除在不同施工段，可依据各队施工任务的多少，在人数上作相互的调剂。）3.2 测量队人员职

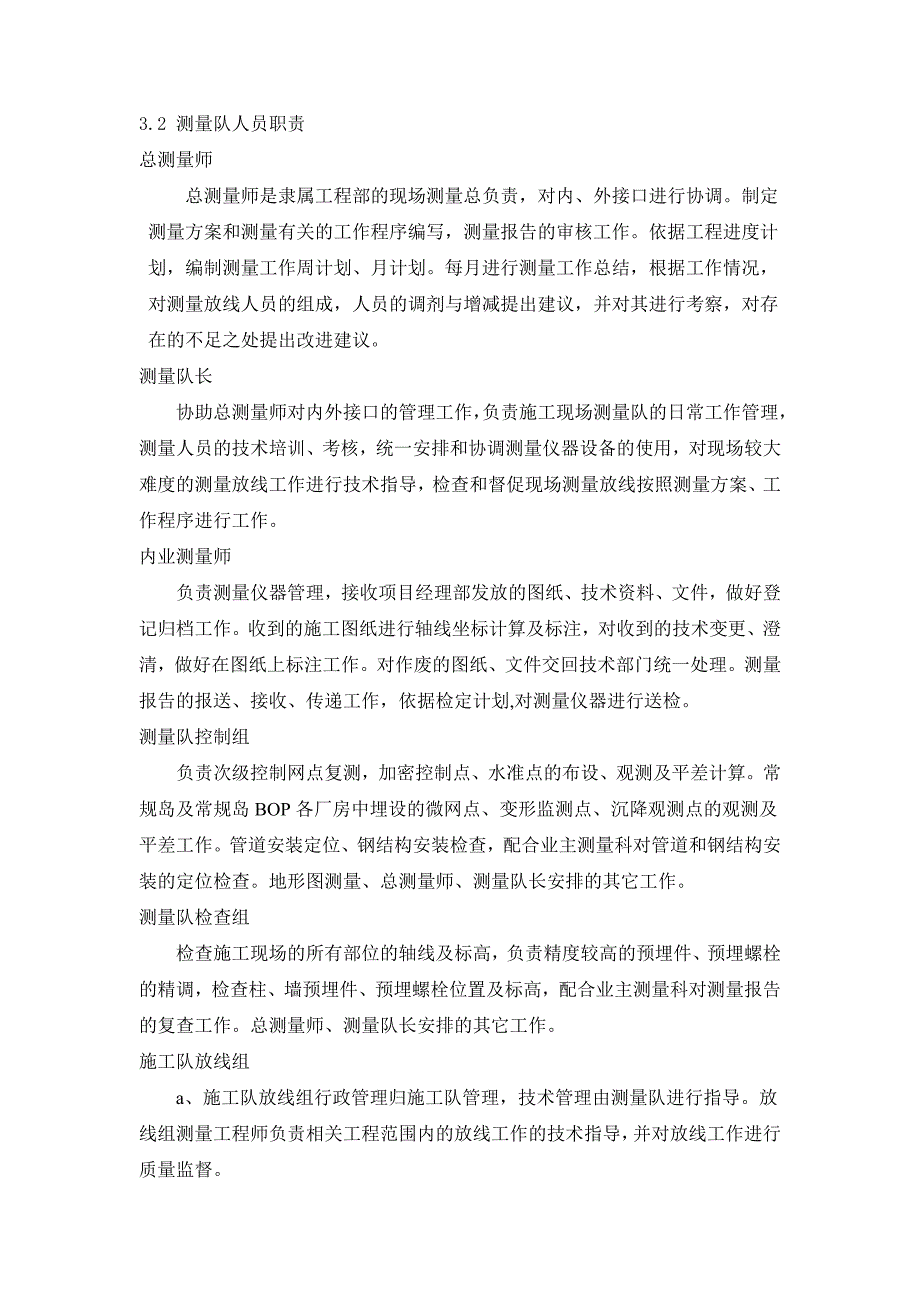

3、责总测量师总测量师是隶属工程部的现场测量总负责，对内、外接口进行协调。制定测量方案和测量有关的工作程序编写，测量报告的审核工作。依据工程进度计划，编制测量工作周计划、月计划。每月进行测量工作总结，根据工作情况，对测量放线人员的组成，人员的调剂与增减提出建议，并对其进行考察，对存在的不足之处提出改进建议。测量队长协助总测量师对内外接口的管理工作，负责施工现场测量队的日常工作管理，测量人员的技术培训、考核，统一安排和协调测量仪器设备的使用，对现场较大难度的测量放线工作进行技术指导，检查和督促现场测量放线按照测量方案、工作程序进行工作。内业测量师负责测量仪器管理，接收项目经理部发放的图纸、技术资料、
4、文件，做好登记归档工作。收到的施工图纸进行轴线坐标计算及标注，对收到的技术变更、澄清，做好在图纸上标注工作。对作废的图纸、文件交回技术部门统一处理。测量报告的报送、接收、传递工作，依据检定计划,对测量仪器进行送检。测量队控制组负责次级控制网点复测，加密控制点、水准点的布设、观测及平差计算。常规岛及常规岛BOP各厂房中埋设的微网点、变形监测点、沉降观测点的观测及平差工作。管道安装定位、钢结构安装检查，配合业主测量科对管道和钢结构安装的定位检查。地形图测量、总测量师、测量队长安排的其它工作。测量队检查组检查施工现场的所有部位的轴线及标高，负责精度较高的预埋件、预埋螺栓的精调，检查柱、墙预埋件、预埋
5、螺栓位置及标高，配合业主测量科对测量报告的复查工作。总测量师、测量队长安排的其它工作。施工队放线组a、施工队放线组行政管理归施工队管理，技术管理由测量队进行指导。放线组测量工程师负责相关工程范围内的放线工作的技术指导，并对放线工作进行质量监督。b、施工队测量工程师，依据测量队测量控制组提供的控制点成果资料，在布设的加密控制点上架设电子经纬仪，后视次级控制网的23个高级控制点，校核无误，开十字控制线，作为施工放线的依据。 c、放线工在进行放线作业前，必须认真阅读工程施工图及相关的工程文件、方案等。弄清责任范围区域内各部分的关系，深刻理解工程施工图纸，发现问题待澄清后，再进行现场放线工作。在测量工
6、程师指导下，负责工程的一切放线工作，依据基准控制线，依次放出厂房轴线、柱、墙、埋件、预留洞口的结构边线及300或500mm的结构控制线并作好标识， 为施工班组现场作业提供可靠的平面位置和标高。d、施工队测量工程师对各区域的放线及标高应给现场工长做好交底工作。对于现场测量放线遇到的问题，应及时向施工队技术主管反映解决。e、各种控制点、线、部件的标识要清楚、准确、迹线清晰、耐久。3.3人员教育培训凡从事有影响质量活动的本项目员工,上岗前必须进行核电建设基本知识、核安全法规HAF003（1991）核电厂质量保证安全规定、质保大纲、管理(工作)程序、相关技术(业务)专业知识、安全知识、劳动纪律、职业道
7、德等方面的有针对性的培训教育，确保这些员工在上岗前达到核电建设的基本技能和业务水平。测量相关人员进场前必须经过本专业的相关培训考核合格后方可录用进场。所有工作人员进场前必须经过三级安全教育，合格者才能从事现场的施工测量放线工作。4、测量仪器配备工程施工期间配备测量仪器设备如下表，所有设备在进场施工使用前均必须经过相关资质单位检测合格，完好率100% 。仪器设备随工程施工需要逐渐增加。测量仪器设备一览表仪器名称仪器型号精度数量备注徕卡全站仪TCA20030.5（1+1ppm）1台徕卡全站仪TCR1202+R4002（1+1.5ppm）2台徕卡电子经纬仪WILD T180012台徕卡红外测距仪DI
8、10015+5ppm1台徕卡光学水准仪NA20.7mm4台徕卡测微器NA2+GPM30.3mm2台不锈钢卷尺YAMAYO3把苏光水准仪DSZ21.5mm5台徕卡铟钢水准尺2m（长度）4把徕卡铟钢水准尺3m（长度）2把徕卡铟钢水准尺0.92M（长度）1把空盒气压计DYM31个干湿温度计3个拉力计3把说明：表中所列仪器系指施工高峰期所需仪器，根据施工进度逐步增加，放线所需工具及消耗品由施工队统一配置。4.1测量仪器的检校4.1.1强制性检校依据国家计量法规和我司质量管理工作程序，凡施工所使用的全站仪、经纬仪、水准仪、钢尺等仪器工具必须在使用前送国家法定标准计量检测单位进行强制检校，并出具法定的书面
9、检测结果报告。该报告应表明所采用的检测标准、标准检测工具编号、受检仪器、工具的技术参数及最终检测结论。检测结果报告原件留存测量队，复印件一份随附仪器，一份报TSNPC测量科备案。检校不合格的仪器工具，立即在明显位置贴停用标签，并作退场处理。禁止在任何工程中使用。各种仪器工具的检测项目周期，除应满足国家强制检测要求外，还应满足核工程的特殊要求。所有检校必须符合国家计量法规和我司质保大纲的要求。4.1.2常规性检校仪器工具在法定鉴定有效期内，尚需在作业前进行下述常规性检校。4.1.2.1经纬仪 圆水准器轴与竖轴平行； 照准部水准管轴垂直于竖轴； 视准轴垂直于望远镜横轴（2C）； 十字丝竖丝垂直于望
10、远镜横轴； 垂直度盘指标水准器轴水平时，垂直度盘指标差为0； 光学对中器（中心线）与仪器竖轴重合。4.1.2.2水准仪 圆水准器轴的检验与校正； 望远镜的十字丝横丝水平； 视准轴与水准轴相互关系检验与校正； 自动安平水准仪补偿性能的校测。4.1.3仪器工具的周期性检校4.1.3.1 全站仪 经纬仪 水准仪依据国家计量法规进行例行年检；必要情况下，安排仪器送法定标准计量单位进行附加检校。4.1.3.2精密量距钢尺每个月将现场使用的钢尺与经专业计量单位检定合格的标准钢尺，在标准拉力下按每隔10m刻划分段比较，以确定现场使用钢尺的准确性。若差别明显降级使用。5、施工工艺流程5.1测量概述 台山核电一
11、期工程的测量控制网，依施工顺序，采用分级布网，逐级加密的原则。分为三级控制网：初级网、次级网、微控制网。施工测量依据微控制网进行。5.2三级控制网的布网原则及作用5.2.1初级控制网初级控制网是在国家网的基础上利用基准点和加密基准点确定高程和平面坐标，平面测量绝对误差必须小于2cm，高程测量绝对误差必须小于1cm.。其根据核电厂区总规划示意图布设，作用是：用于工程勘察测量工作；用于土石方工程和厂区布局；用于附属工程放样与检查；用于建立次级控制网。初级控制网的建网、观测、计算应由TSNPC测量科完成，并提供相应的资料给我司。初级网点位现场交接，我司测量队负责复测检查，并报相应的检查结果给TSNP
12、C测量科。5.2.2次级控制网由基本控制网加密而成，采用工程直角坐标系统。次级控制网紧邻拟建结构建立，由围绕在拟建工程或设备安装区域周围的测量墩组成（具体结构形式见附图），表示一组水平和垂直坐标点。测量墩具体结构形式见附图1。次级控制网的作用：提供相对固定的永久参考点；提供参考点及能够进行内部观测的条件；覆盖、控制整个主厂房；用于主要厂房和毗邻附属工程绝对位置的放样与检查；用于核电站形变监测；用于建立加密控制网和建立微控网。次级控制网的布点、观测、平差计算由TSNPC测量科负责，日常维护由所在区域的承包商负责，并定期对TSNPC测量科提供的次级控制网点的数据进行复测确认。5.2.3微控制网微网
13、点的设计指导思想是分厂房设计布点、各厂房相对独立观测。各区域微网点通过利用同一起算基准厂房周边初级网点、次级控制网点，通过联测成为有联系的控制整体。各厂房相对独立的微网控制系统，其点位布置，要求至少满足下述两方面的要求：精度：各点点位纵、横向坐标中误差2mm，高程中误差0.5mm。密度：能满足该区域各细部（墙体、基础、及设备）定位、放线的要求。微控制网的主要作用：作为满足精度要求的常规岛和各子项工程厂房内部的建筑施工定位、放线测量、设备安装测量、变形观测及加密局部控制的依据。5.2.4高程控制系统由TSNPC测量科指定的高程控制点上引测高程到各厂房，每个厂房应只有一个高程点作为本厂房结构施工、设备安装的高程起算点。高程传递必须采用精密水准测量，定期进行各厂房高程点高程复测，检查该高程点是否有沉降的情况，如有，及时通知TSNPC测量科，并对高程点数据进行调整。5.3施工测量施工测量的依据为一切符合该工程要求的已知的测量控制点及加密控制点，包括初级网点、次级网点、微网点。测量队控制组依据报验合格的控制点资料在作业面上布设加密点和高程基准点。施工队放线组的测量工程师或测量员根据加密点坐标开设十字控制线和抄测施工需要的控制标高。5.4施工放线 施工放
