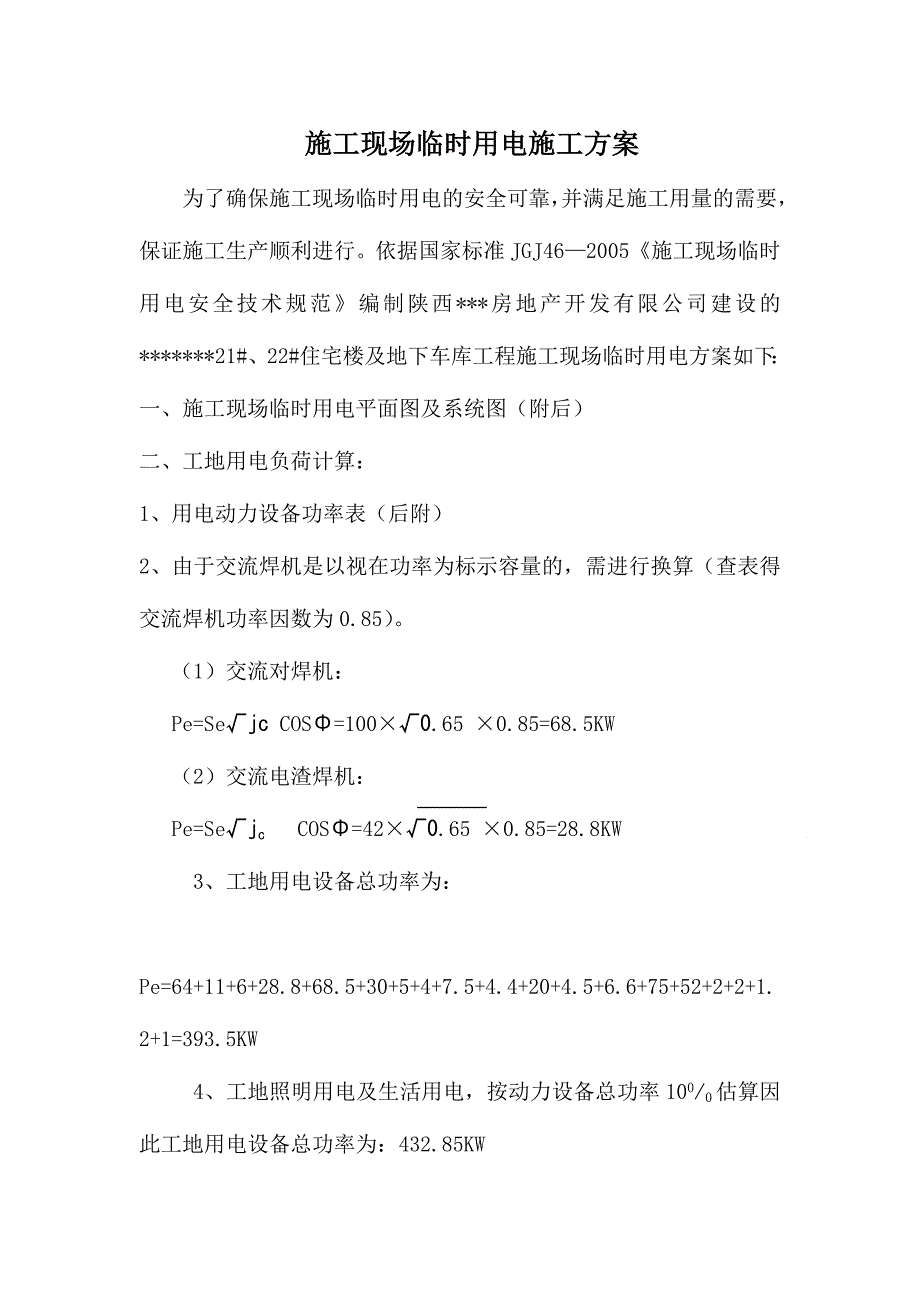

1、施工现场临时用电施工方案为了确保施工现场临时用电的安全可靠，并满足施工用量的需要，保证施工生产顺利进行。依据国家标准JGJ462005施工现场临时用电安全技术规范编制陕西*房地产开发有限公司建设的*21#、22#住宅楼及地下车库工程施工现场临时用电方案如下：一、施工现场临时用电平面图及系统图（附后）二、工地用电负荷计算：1、用电动力设备功率表（后附）2、由于交流焊机是以视在功率为标示容量的，需进行换算（查表得交流焊机功率因数为0.85）。 （1）交流对焊机： Pe=Sejc COS=1000.65 0.85=68.5KW （2）交流电渣焊机： Pe=Sejc COS=420.65 0.85=2

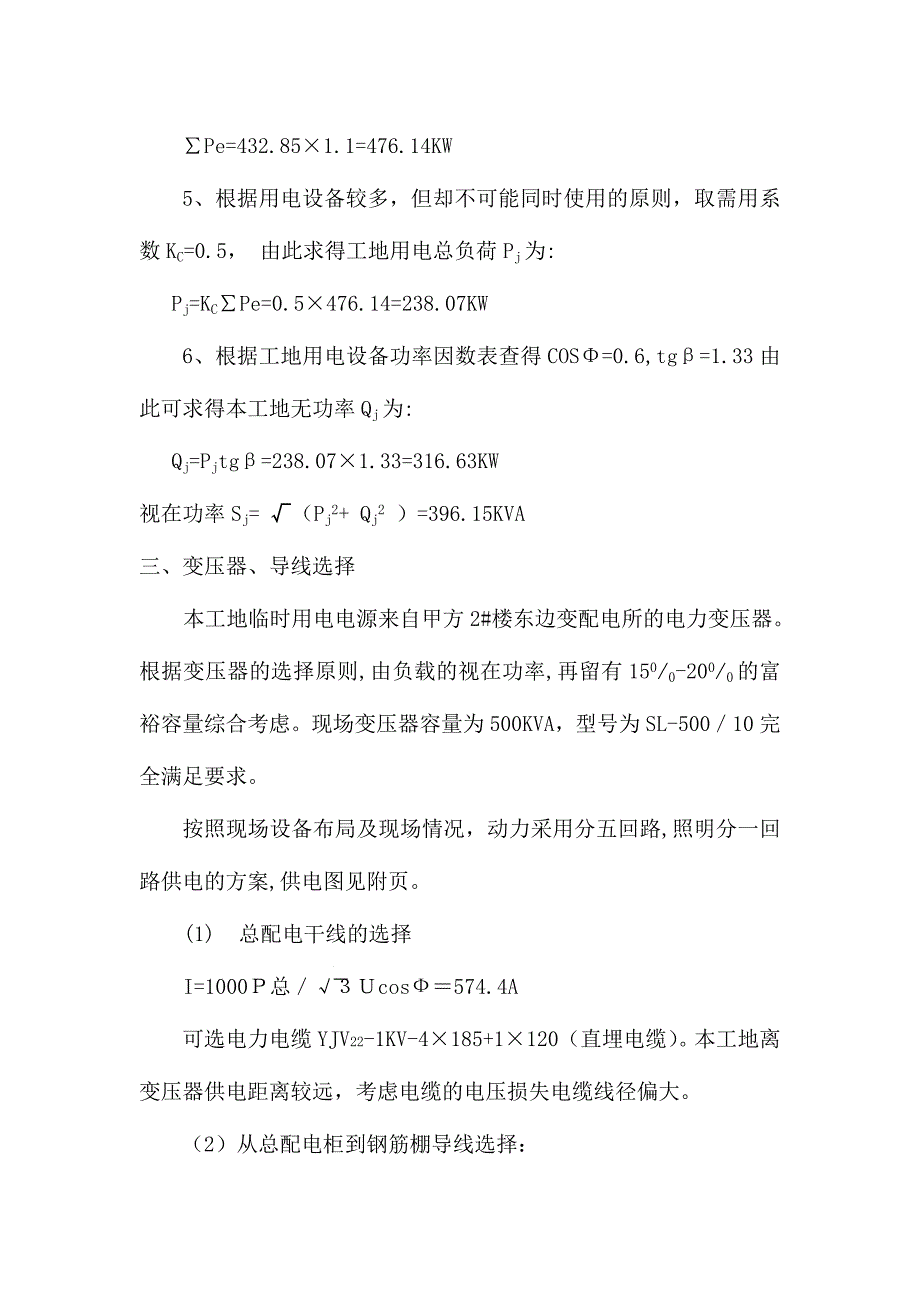

2、8.8KW 3、工地用电设备总功率为： Pe=64+11+6+28.8+68.5+30+5+4+7.5+4.4+20+4.5+6.6+75+52+2+2+1.2+1=393.5KW 4、工地照明用电及生活用电，按动力设备总功率1000估算因此工地用电设备总功率为：432.85KW Pe=432.851.1=476.14KW 5、根据用电设备较多，但却不可能同时使用的原则，取需用系数KC=0.5， 由此求得工地用电总负荷Pj为: Pj=KCPe=0.5476.14=238.07KW 6、根据工地用电设备功率因数表查得COS=0.6,tg=1.33由此可求得本工地无功率Qj为: Qj=Pjtg=2
3、38.071.33=316.63KW视在功率Sj= （Pj2+ Qj2 ）=396.15KVA三、变压器、导线选择本工地临时用电电源来自甲方2#楼东边变配电所的电力变压器。根据变压器的选择原则,由负载的视在功率,再留有1500-2000的富裕容量综合考虑。现场变压器容量为500KVA，型号为SL-50010完全满足要求。按照现场设备布局及现场情况，动力采用分五回路,照明分一回路供电的方案,供电图见附页。(1) 总配电干线的选择I=1000总cos574.4A可选电力电缆YJV22-1KV-4185+1120（直埋电缆）。本工地离变压器供电距离较远，考虑电缆的电压损失电缆线径偏大。（2）从总配电

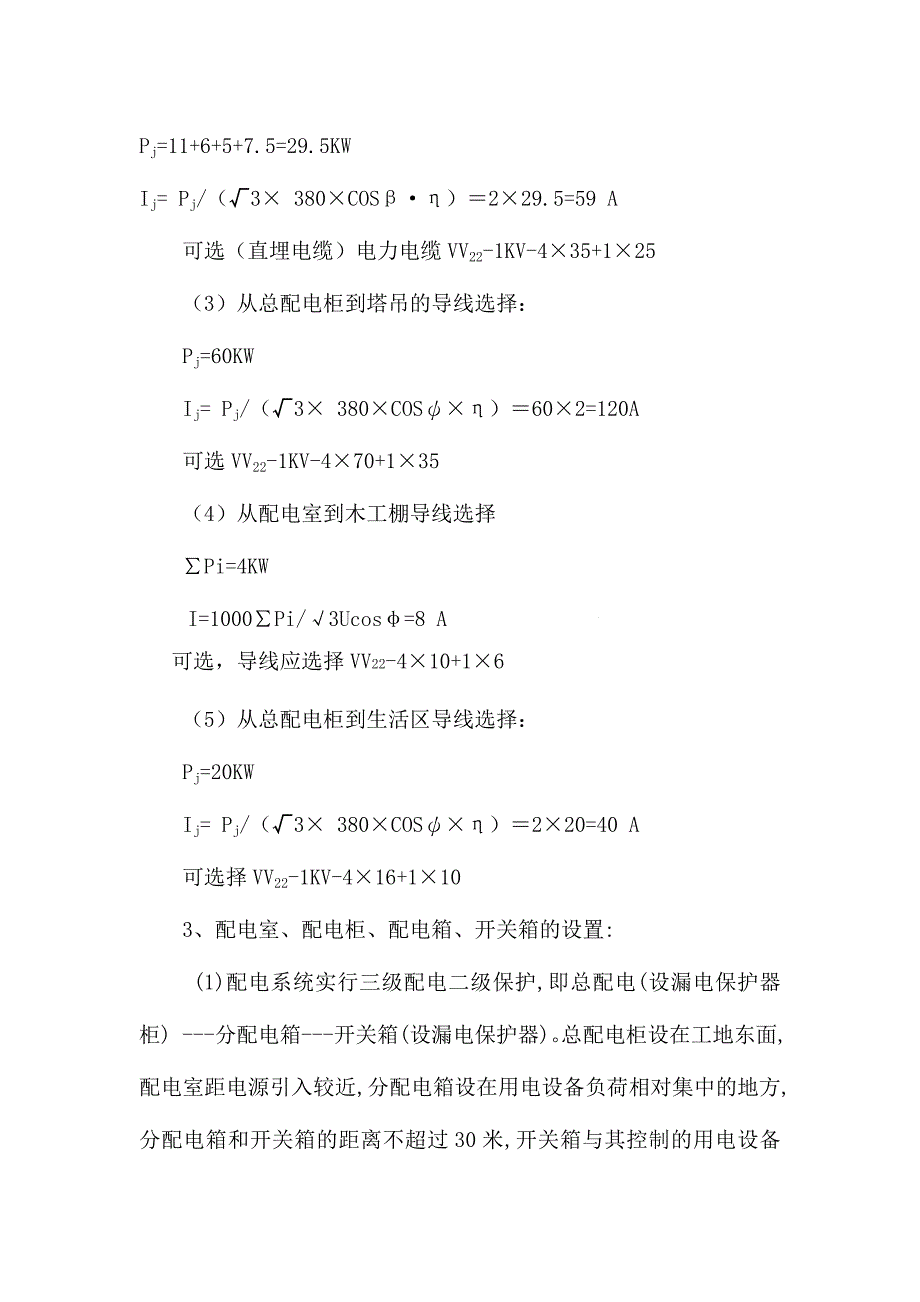

4、柜到钢筋棚导线选择：Pj=11+6+5+7.5=29.5KWIj= Pj/（3 380COS）229.5=59 A 可选（直埋电缆）电力电缆VV22-1KV-435+125（3）从总配电柜到塔吊的导线选择： Pj=60KW Ij= Pj/（3 380COS）602=120A可选VV22-1KV-470+135 （4）从配电室到木工棚导线选择 Pi=4KW I=1000Pi/3Ucos=8 A 可选，导线应选择VV22-410+16 （5）从总配电柜到生活区导线选择： Pj=20KW Ij= Pj/（3 380COS）220=40 A 可选择VV22-1KV-416+1103、配电室、配电柜、配
5、电箱、开关箱的设置: (1)配电系统实行三级配电二级保护,即总配电(设漏电保护器柜) -分配电箱-开关箱(设漏电保护器)。总配电柜设在工地东面,配电室距电源引入较近,分配电箱设在用电设备负荷相对集中的地方,分配电箱和开关箱的距离不超过30米,开关箱与其控制的用电设备不宜超过3米,并用软电缆相连。 (2) 配电箱、开关箱周围应留有足够人工同时工作得空间和通道不得堆放任何妨碍操作、维修的物品。(3) 配电箱、开关箱用厚度大于1.5毫米的铁板式优质绝缘材料制作,箱子装设应端正、牢固,箱体中心点与地面的垂直距离应大于1.4米,小于1.6米.箱内的电器元件应先安装在金属板上然后整体固定在配电箱体内。(4
6、) 配电箱、开关箱中导线的进线和出线应设在箱体内的下底面，严禁设在箱体的上顶面、侧面、后面或箱门处。进出线应加护套分路成束并应做防水弯，导线束不得与箱体进出口直接接触。所有配电箱中配线必须放在配电板背面，配电板正面只有电器元件，移动式配电箱和开关箱的进出线采用橡皮绝缘软电缆。(5) 配电箱、开关箱必须防雨、防尘且配琐。(6) 配电箱内各路配电都有标示、标记。(7) 配电室的设置：配电室应考虑自然通风和自然采光。采光窗应为不能开启式，且应有防止雨、雪和小动物进入的措施低压配电柜，柜前通道不得小于1.5米，柜后通道不得小于1米，配电室的门一般应向外开。4、电器的选择（1）总配电柜装设电流互感器、电
7、压表、电流表600A的分离闸刀、4个250A刀熔开关、2个200A刀熔开关、4个250A漏电保护器、2个200A漏电保护器，漏电动作电流小于200mA。（2）分配电箱应装设空气开关和刀熔开关。（3）开关箱根据所供机械、实行一机一闸一箱的原则。装设HK8闸刀、漏电保护器（漏电动作电流小于15mA，动作时间小于0.1S。四、配电线路（1）根据JGJ46-2005要求，本工地宜采用TN-S保护系统即：三相五线制，配电箱采用铁制标准配电箱。PE线必须与配电箱外壳及所有设备外壳连接，工地的PE线并作不小于三次的重复接地，接地电阻小于10欧。(2)电缆在室外直接埋地敷设的深度不小于0.7米，并应在电缆上下
8、各均匀铺设不小于50毫米厚的细砂，然后覆盖砖等硬质保护层。（3）电缆穿越建筑物、构筑物、道路、易受机械损伤的场所及引出地面从2米高度至地下0.2米处，必须加设防护套管。（4）埋地敷设电缆的接头应设在地面上的接线盒内，接线盒应能防水、防尘、防机械损伤并应远离易燃、易爆、易腐蚀场所。（5）电缆接头应牢固可靠；并应做绝缘包扎，保持绝缘强度，不得承受张力。（6）在建建筑的临时电缆配电采用电缆埋地引入。电缆垂直敷设的位置应充分利用在建工程的竖井、垂直孔洞等，并应靠近电负荷中心，固定点每楼层不得小于一处。电缆水平敷设沿墙或门口固定，最大弧垂距地不得小于1.8米。 五、防雷接地、安全用电措施及电器防火措施：
9、1、施工现场所有用电设备除作保护接零线外，必须在设备负荷的首端处设置漏电保护装置。保护零线除必须在配电室或总配电箱处作重复接地外，还必须在配电线路的中间处和末端处作重复接地。保护零线每一重复接地装置的接地电阻应小于10,设备外壳作重复接地,严禁保护零线与工作零线混用。2、接地体顶端埋设深度不应小于0.8米，角钢及钢管接地体应垂直配置，除接地体外，接地体的引出线的垂直部分和接地装置焊接部位应作防腐处理前，表面必须除锈并去掉焊接处残留的焊药。3、一组接地装置的接地极根数不小于3根，并且间距不小于5米，第一根接地极距离配电室3米以外，变压器亦要作防雷接地装置。配电室的接地电阻不大于4。4、一切电气设
10、备设施由专职电工负责，非电工人员一律严禁动用电气设备，工地用电设施由专职电工定期检查维修。5、电工必须持证上岗。6、电气设备及照明线路的接线、调试、测量、检修必须由工地专职负责操作。7、工地实行三相五线制，所有设备，尤其是收持电动工具必须装设漏电保护器，且漏电电流应小于15mA。8、配电箱必须有防雨措施，并配锁有专职电工负责维护。9、保险丝不允许以大代小，更不允许用铜铝丝代替。10、现场内的塔吊、施工电梯等机械设备高度超过20m ，应安装防雷装置。所有防雷装置的冲击接电阻值不大于30。机械设备上的避雷针（接闪器）长度应为12m，作防雷接地的电力设备，必须同时作重复接地。11、对全体人员应进行触
11、电急救常识教育。12、防止电气失火。（1）按危险场所等级选用电气设备和电器要经常检查设备电气性能，发现过热等不正常现象应停电进行检查。（2）选择合适的电器安装位置，保持必须的安全间距。（3）保持电气设备正常进行，包括保持电气设备的电流，温升不得超过允许值。（4）防止线路短路和超负荷运行，尤其应防止工地使用电炉等不安全电器。（5）工地配电室，电气较密集地方，配备干粉灭火器及砂箱。现场用电动力设备功率表：序号机械名称型号数量功率备注1塔式起重机QTZ80A2台64KW32kw/台2钢筋弯曲机QTE2-402台11KW3钢筋切断机GJ4-40mm2台6KW4电渣焊机1台28.8KW5对焊机UNI-1001台68.5KW6搅拌站1台30KW7箍筋弯曲机2台5KW8木工小型圆锯MLQ3241台4KW9钢筋调直机1台7.5KW10砂轮切割机2台4.4KW11施工照明20KW12插入式振捣器3台4.5KW1.5kw/台13污水泵3台6.6KW14混凝土泵1台75KW15施工电梯2T双笼2台52KW16立式振动夯Z201台2KW17蛙式打夯机HW-601台2KW18台钻EQ30251台1.2KW19管道套丝机1台1KW合计393.5KW
