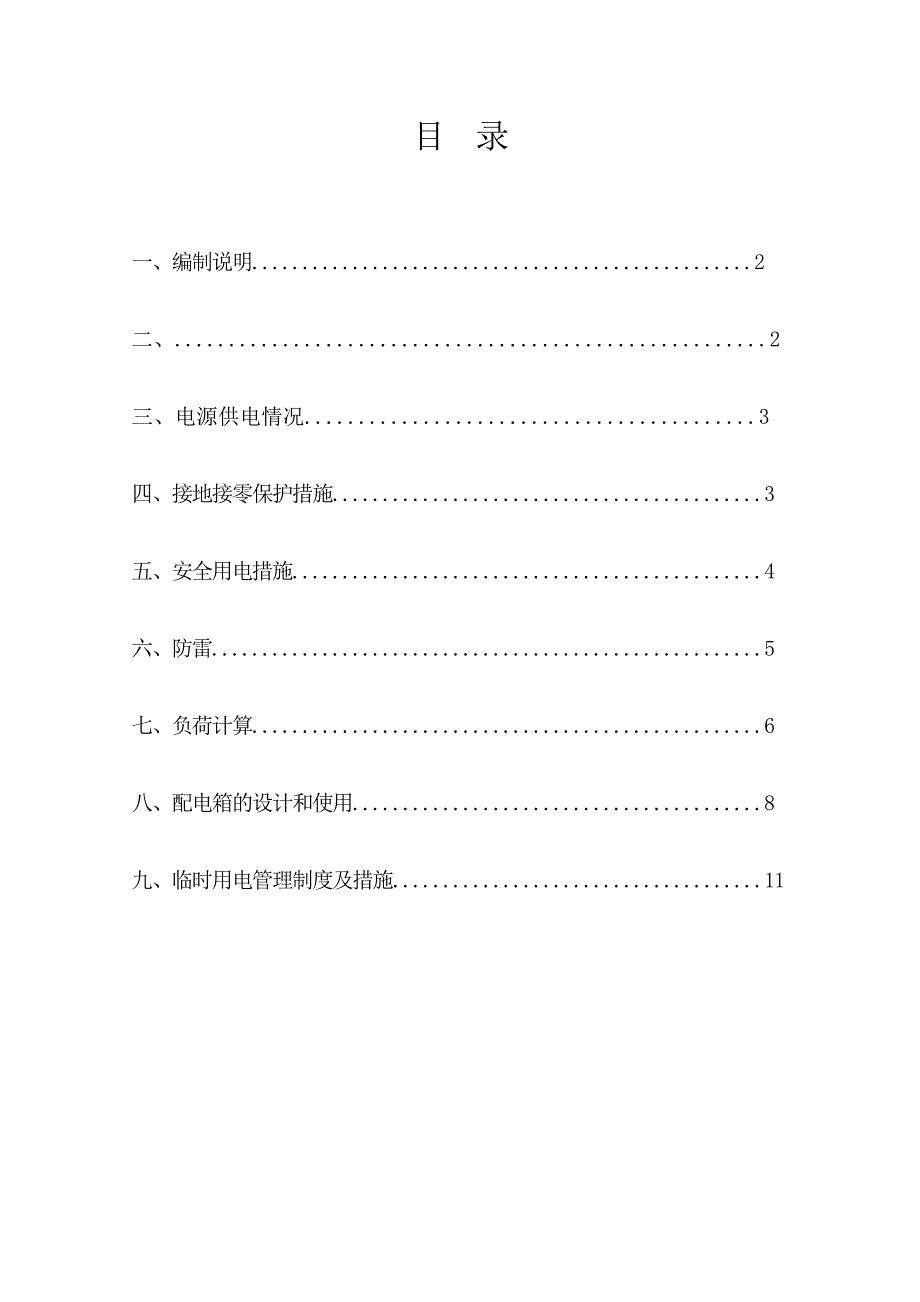

1、目 录一、编制说明.2二、 .2三、电源供电情况.3四、 接地接零保护措施.3五、安全用电措施.4六、防雷.5七、负荷计算.6八、配电箱的设计和使用.8九、临时用电管理制度及措施.11一、 编制说明根据JGJ46-2005施工现场临时用时安全技术规范的规定：临时用电设备在5台以上或设备总容量在50kw及50kw以上者，应编制临时用电施工组织设计。为贯彻落实国家安全生产的法律和法规，保障施工现场临时用电安全，防止触电和电气火灾事故的发生，编制临时用电安全施工组织设计，编制临时用电施工组织设计的目的在于使施工现场临时用电工程有一个可遵循的科学依据，从而保障其运行的安全可靠性，另一方面：临时用电组织
2、设计作为临时用电工程的主要技术资料，有助于加强对临时用电工程的技术管理，从而保障其使用的安全和可靠性。二、 工程概况1.工程名称：神华货车分公司某某机车车辆检修中心项目施工五标段。2.主要施工内容：包括货车钢结构检修联合厂房、气体供应站、丙烷汇流排间、电机检修厂房。3.建设地点：某某省某某市某某港开发区神华万亩工业园的预留场地内，市政南北主干道（海防公路桥）附近；4.本建筑结构的设计合理施工年限为50年。5.抗震设防烈度：6度。6. 货车钢结构检修联合厂房：为单层钢结构厂房，屋架为门式钢架结构形式；辅房为北侧单层、南侧二层钢筋混凝土框架结构，建筑高度为15.45米，建筑面积为46440.5平方

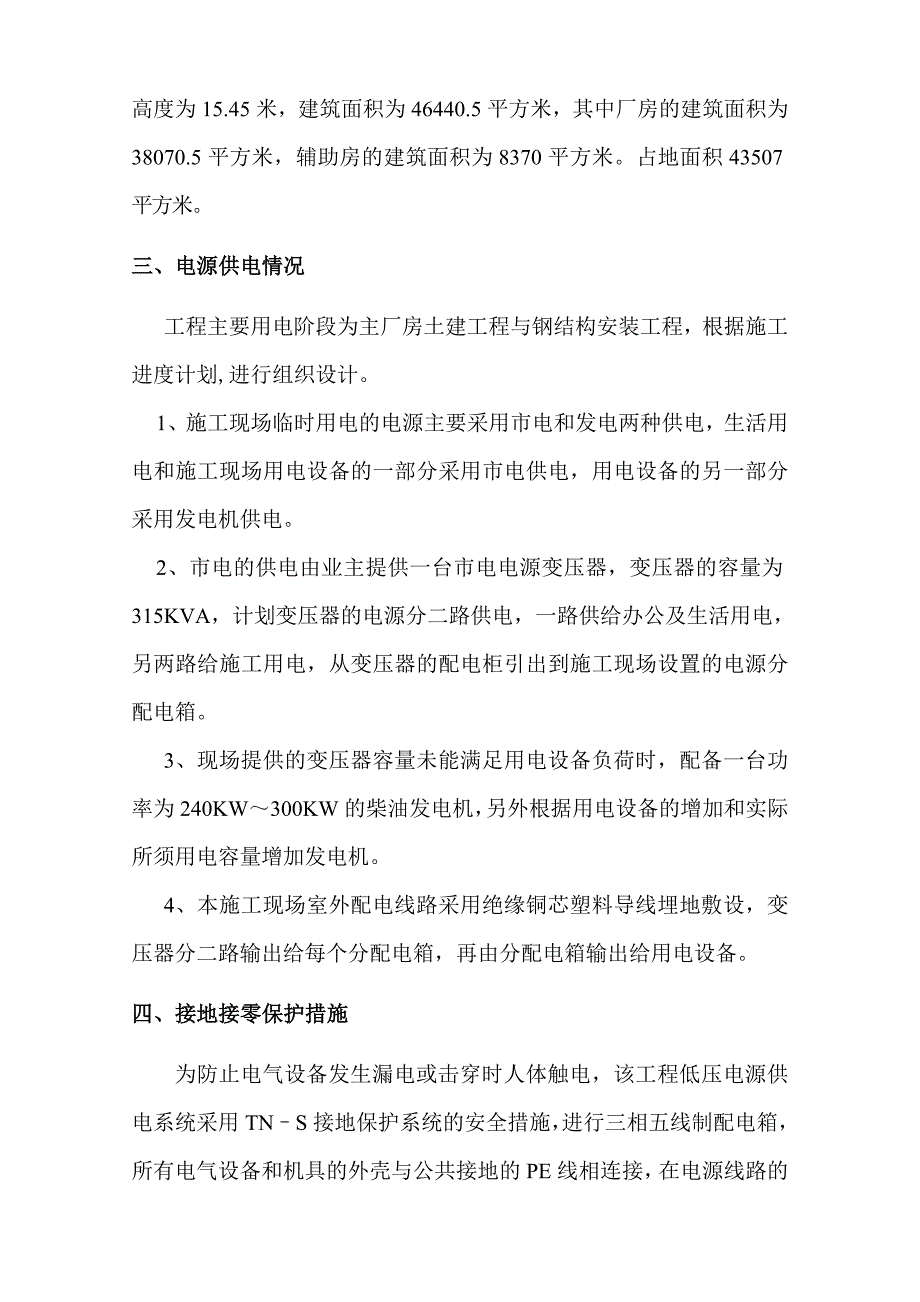

3、米，其中厂房的建筑面积为38070.5平方米，辅助房的建筑面积为8370平方米。占地面积43507平方米。三、电源供电情况工程主要用电阶段为主厂房土建工程与钢结构安装工程，根据施工进度计划,进行组织设计。1、施工现场临时用电的电源主要采用市电和发电两种供电，生活用电和施工现场用电设备的一部分采用市电供电，用电设备的另一部分采用发电机供电。2、市电的供电由业主提供一台市电电源变压器，变压器的容量为315KVA，计划变压器的电源分二路供电，一路供给办公及生活用电，另两路给施工用电，从变压器的配电柜引出到施工现场设置的电源分配电箱。3、现场提供的变压器容量未能满足用电设备负荷时，配备一台功率为240
4、KW300KW的柴油发电机，另外根据用电设备的增加和实际所须用电容量增加发电机。4、本施工现场室外配电线路采用绝缘铜芯塑料导线埋地敷设，变压器分二路输出给每个分配电箱，再由分配电箱输出给用电设备。四、接地接零保护措施为防止电气设备发生漏电或击穿时人体触电，该工程低压电源供电系统采用TNS接地保护系统的安全措施，进行三相五线制配电箱，所有电气设备和机具的外壳与公共接地的PE线相连接，在电源线路的终端再进行重复接地，确保安全有效，接地装置及重复接地不少于三处，接地体采用50mm50mm 的角钢或采用12mm的度锌圆钢，埋设深度2.5M以下,其PE线接地电阻值不大于4。五、安全用电措施1、临时施工用
5、电采用三相五线制，电源供电输电线路引接敷设方式为架空式或埋地式及电缆移动式。（1）如采用架空式线路时采用7 m至9 m长度的水泥电线杆作架空线杆，架空线路的档距为每20米一档，架空线与地面之间的距离不少于6m。（2）埋地式线路的电线电缆采用难燃绝缘塑料防护套管，敷设埋于不少于0.6m的深地下面,埋地敷设的电线电缆接头设在地面上的配电箱内，在埋地线路地面上设置线路标识及安全标志。2、设置三级控制、二级漏电保护，电气设备实施“一机、一闸、一漏、一箱”的原则，各级控制配电箱内均设置漏电保护开关，过流保护器，形成三级控制，两级保护，设备电箱内的漏电开关漏电动作电流应不大于30mA，动作时间不大于0.1
6、s，二级分配电箱的漏电开关漏电动作电流应不大于50mA，动作时间不大于0.1s，一级总配电箱的漏电开关漏电动作电流应不大于50mA或100mA，动作时间不大于0.1s。3、现场的一切电气设备由持证电工安装、维护，非电工不得私自安装、维修、移动一切电源线路和电气设备。4、各分配电箱和设备电箱设有防水防火措施，按消防的要求配备消防灭火器。5、禁止超负荷和过载运行，运行中的漏电开关发生跳闸必须查明原因才能重新合闸，发现漏电开关损坏或失灵必须立即更换，漏电开关应送生产厂或有维修资质的单位修理，严禁现场电工修理漏电开关，严禁漏电开关撇出或在失灵状态下运行。6、一切用电设备必须以一机、一闸、一漏电开关控制
7、保护的原则安装施工机具，严禁一闸或一漏电开关控制或保护多台用电设备（含插座），严禁线路两端用插头连接电源及用电设备或电源与下一级供电线路。7、潮湿场所的灯具安装高度小于2.5m时，必须使用不大于36V的行灯安全照明电压，狭窄潮湿场所地或部位必须使用不大于12V的安全行灯电压。8、电源电缆不准拖地浸水，潮湿场地必须架设起来，电缆接头必须连接牢固及良好的绝缘，不准拖地且必须架设起来，如有破皮必须包扎好，要有良好的绝缘。9、用电设备、机具必须有良好的绝缘，使用前必须经过绝缘的检验，绝缘电阻值小于0.5M的机具设备禁止使用，潜水泵、振动棒、手持电动工具等经检测绝缘电阻值必须大于2M方可使用。10、现场
8、电工除做好规定的定期检查外，还必须对电器设备勤巡、勤查，发现安全隐患必须立即消除，对上级发出的安全用电整改通知书必须在规定期限内彻底整改，严禁电气设备带病运行。六、防 雷为防御和减轻雷电的灾害，防止雷击的伤害，做好防雷减灾工作和防雷安全措施，实行预防为主，防治结合的工作方针。1、在临设区的房顶安装避雷针（接闪器），避雷针长度应不少于12 m，防雷引线用8mm10mm的圆钢连接接地装置接地体，其冲击接地电阻值不大于30,施工现场在土壤电阻率高于200m的电线杆设置防雷接地装置。2、在配电房的架空进线及出线处绝缘子铁脚与配电房的接地装置相连接。3、在施工现场内的起重机、龙门架、桩机等机械设备安装避
9、雷针（接闪器）并在起重机、龙门架、桩机等机械设备，以及钢脚手架、电箱和正在施工的机具等的金属结构与接地装置接地线相连接，以作防雷保护，其起重机接地电阻不大于4。七、负荷计算负荷计算主要是根据用电设备的总容量,工作特性、特点及其现场实际用电情况计算负荷及其用电量，作为选择导线和电缆，及其配电装置负荷容量的主要依据。1、用电设备负荷计算（1）施工用电设备负荷计算电动机合计功率：1=91.3KW焊机合计功率： 2=82KVA照明灯合计功率：3=14KW办公生活合计功率：4=30KW表21 K值系数表用电名称数量需要系数K数值电动机310台K10.71130台0.630台以上0.5电焊机310台K20
10、.510台以上0.45总用电量电动机系数 K1=0.6 cos1=0.75 电焊机需要系数K2=0.5 cos1=0.5 照明系数 K3= 1.1公式：S= K11cos+K22+K33+K44S= 0.691.30.75+0.582+1.114S=129.44KVA总用电计算电流Ij= S /（U ）=129.44/（0.38）=197（A）（2）根据以上计算，由业主在现场提供的一台容量为315KVA的变压器可以满足要求。（3）电源线路配置1) 按计算电流选择电线截面在箱式变电柜内的低压端总开关处,分两路引出电源输出电源线路,电源输电线套管沿施工场地两边深埋地敷设。2）导线截面的选择根据总用
11、电计算电流为197（A）,电源输出线选择VV22-395 mm2+250mm2铜芯聚氯乙烯绝缘护套电缆（允许安全截流量220A）。3）按允许电压降校核U%=（jL）（CS）（%）U%=（100150）（80120）（%）U%=150009600 =1.6（%）U%（负荷允许压降，一般取5（%）符合压降要求八、配电箱的设计和使用1、二级配电箱的配置二级配电箱DL1-DL3的容量为300(A)，内设一个300(A) 熔断器式隔离空气开关，连接一个300(A)的空气开关,作为二级控制和一级过流保护，空气开关下端连接带2个150(A) 带漏电保护自动空气开关作分配开关，每个漏电开关其额定过流动作电流1
12、00A，额定漏电动作电流不大于25mA，动作时间不大于0.1s，作为二级控制、一级漏电保护，再由每个分配开关输出电源引去用电设备的分配电箱。1.1配电箱DL11）用电设备表表31配电箱DL1用电设备表序号设备名称功 率（kw）数 量（台）合 计（kw）1电焊机50KVA150KVA2电焊机84323钢筋切断机3134钢筋弯曲机3135钢筋拉直机3136照明镝灯3.5621总功率112 kw2）负荷计算电动机系数 K1 =0.65 公式：S= K11 = 0.65112S=72.8KW3）计算电流选择电缆截面Ij= Pj （U cos1）=72.8（0.380.75）=147（A）选择VV22-
13、370 mm2+235mm2铜芯聚氯乙烯绝缘护套电缆（允许安全截流量180A）。1.2配电箱DL21）用电设备表表32配电箱DL2用电设备表序号设备名称功 率（kw）数 量（台）合 计（kw）1立式轴流泵7.54302插入式振动器1.144.43平板振动器1.122.24界路机5.515.55剖光机0.742.86卷扬机151157圆盘锯34128砂轮机2.224.49砂浆机326总功率电动机功率=82.3kw2）负荷计算电动机系数 K1 =0.7 公式：P= K11 P=57.6KW3）计算电流选择电缆截面Ij= Pj （U cos1）+ （SU）Ij= 57.6（0.380.75）+（280.38）Ij =191（A）选择VV22-395 mm2+250mm2铜芯聚氯乙烯绝缘护套电缆（允许安全截流量220A）。1.3配电箱DL31）用电设备表表34配电箱DL4用电设备表序号设备名称功 率（kw）数 量
