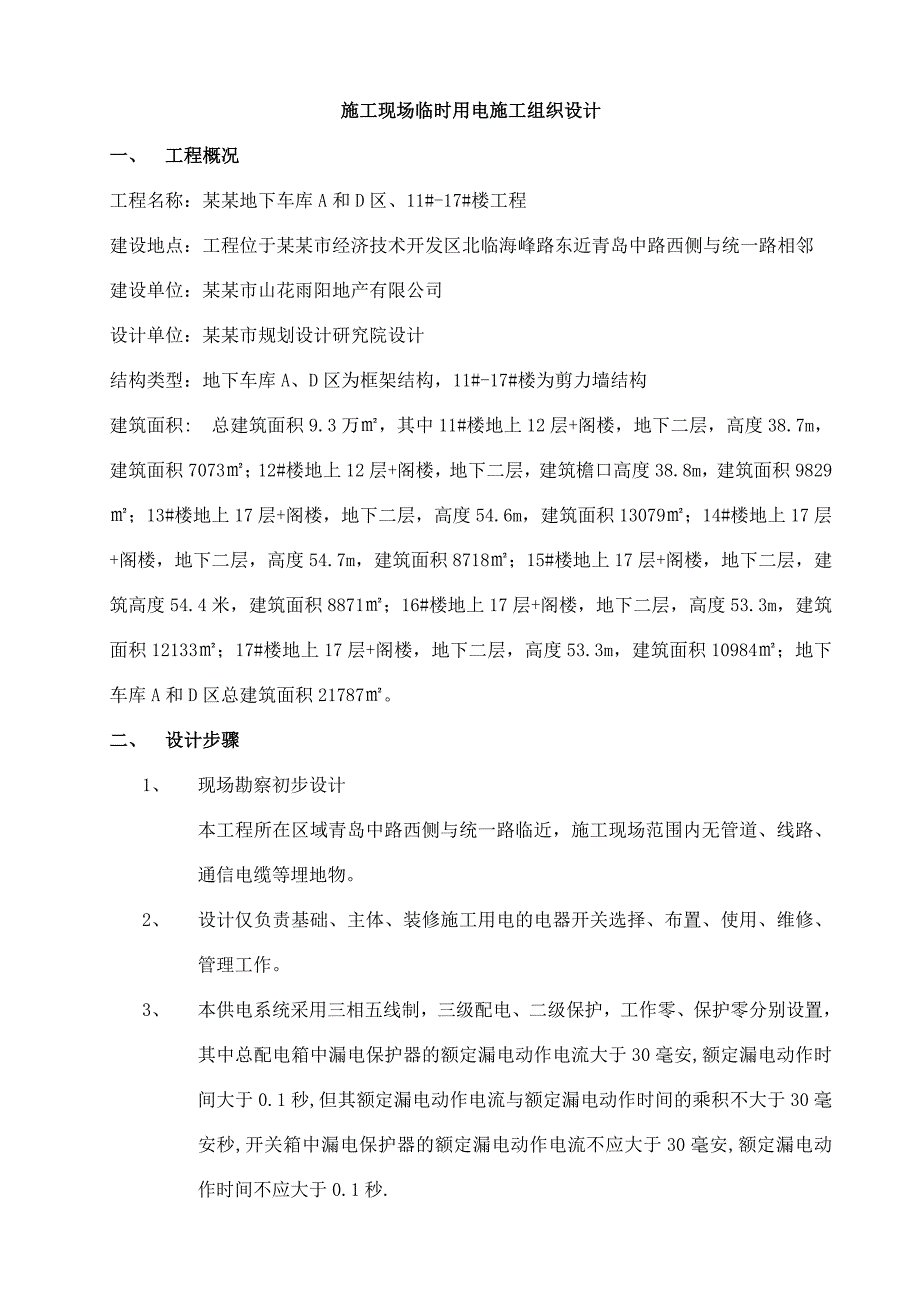

1、施工现场临时用电施工组织设计一、 工程概况工程名称：某某地下车库A和D区、11#-17#楼工程建设地点：工程位于某某市经济技术开发区北临海峰路东近青岛中路西侧与统一路相邻建设单位：某某市山花雨阳地产有限公司设计单位：某某市规划设计研究院设计 结构类型：地下车库A、D区为框架结构，11#-17#楼为剪力墙结构 建筑面积: 总建筑面积9.3万，其中11#楼地上12层+阁楼，地下二层，高度38.7m，建筑面积7073；12#楼地上12层+阁楼，地下二层，建筑檐口高度38.8m，建筑面积9829；13#楼地上17层+阁楼，地下二层，高度54.6m，建筑面积13079；14#楼地上17层+阁楼，地下二层
2、，高度54.7m，建筑面积8718；15#楼地上17层+阁楼，地下二层，建筑高度54.4米，建筑面积8871；16#楼地上17层+阁楼，地下二层，高度53.3m，建筑面积12133；17#楼地上17层+阁楼，地下二层，高度53.3m，建筑面积10984；地下车库A和D区总建筑面积21787。二、 设计步骤1、 现场勘察初步设计本工程所在区域青岛中路西侧与统一路临近，施工现场范围内无管道、线路、通信电缆等埋地物。2、 设计仅负责基础、主体、装修施工用电的电器开关选择、布置、使用、维修、管理工作。3、 本供电系统采用三相五线制，三级配电、二级保护，工作零、保护零分别设置，其中总配电箱中漏电保护器的

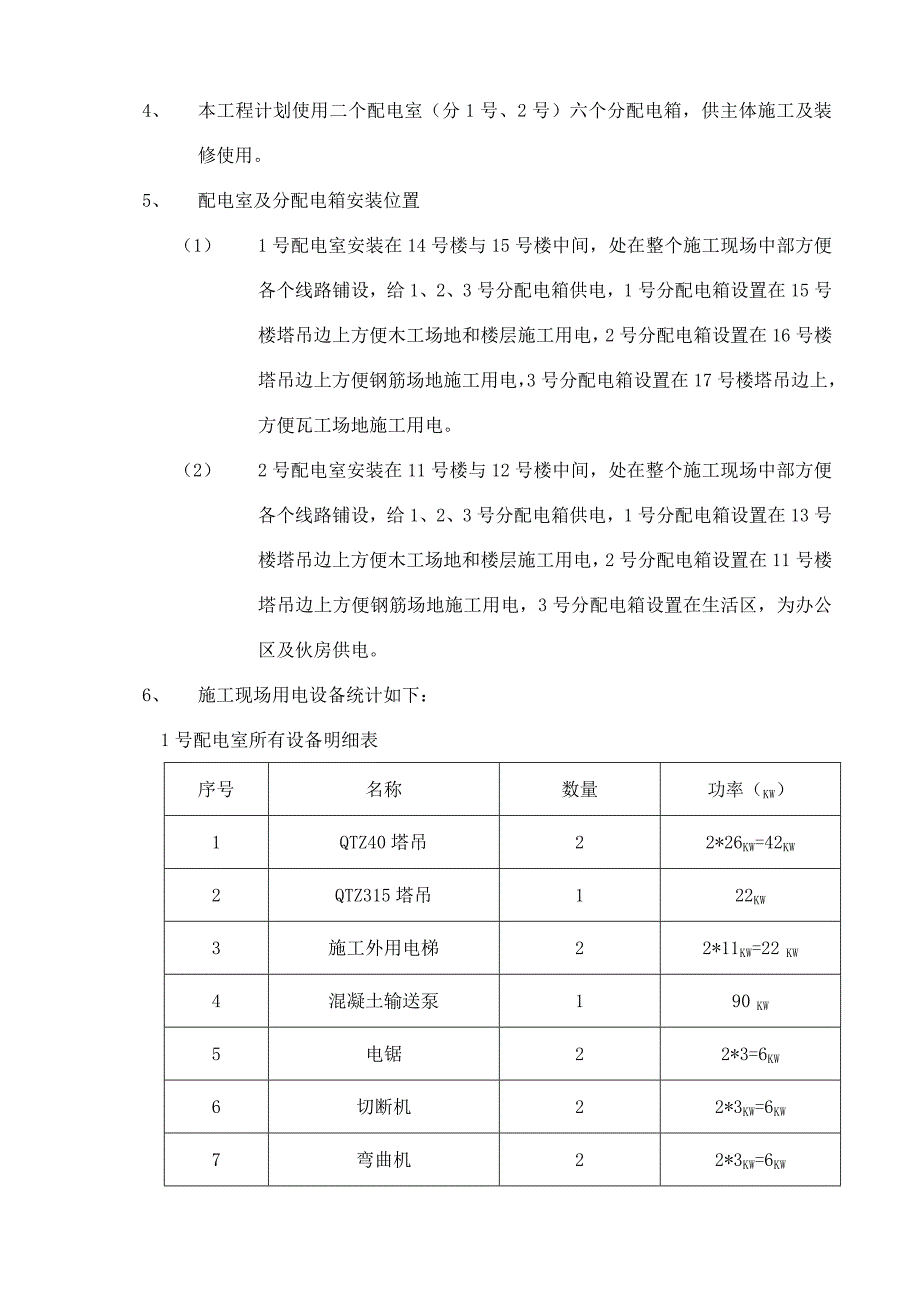

3、额定漏电动作电流大于30毫安,额定漏电动作时间大于0.1秒,但其额定漏电动作电流与额定漏电动作时间的乘积不大于30毫安秒,开关箱中漏电保护器的额定漏电动作电流不应大于30毫安,额定漏电动作时间不应大于0.1秒. 4、 本工程计划使用二个配电室（分1号、2号）六个分配电箱，供主体施工及装修使用。5、 配电室及分配电箱安装位置（1） 1号配电室安装在14号楼与15号楼中间，处在整个施工现场中部方便各个线路铺设，给1、2、3号分配电箱供电，1号分配电箱设置在15号楼塔吊边上方便木工场地和楼层施工用电，2号分配电箱设置在16号楼塔吊边上方便钢筋场地施工用电，3号分配电箱设置在17号楼塔吊边上，方便瓦工

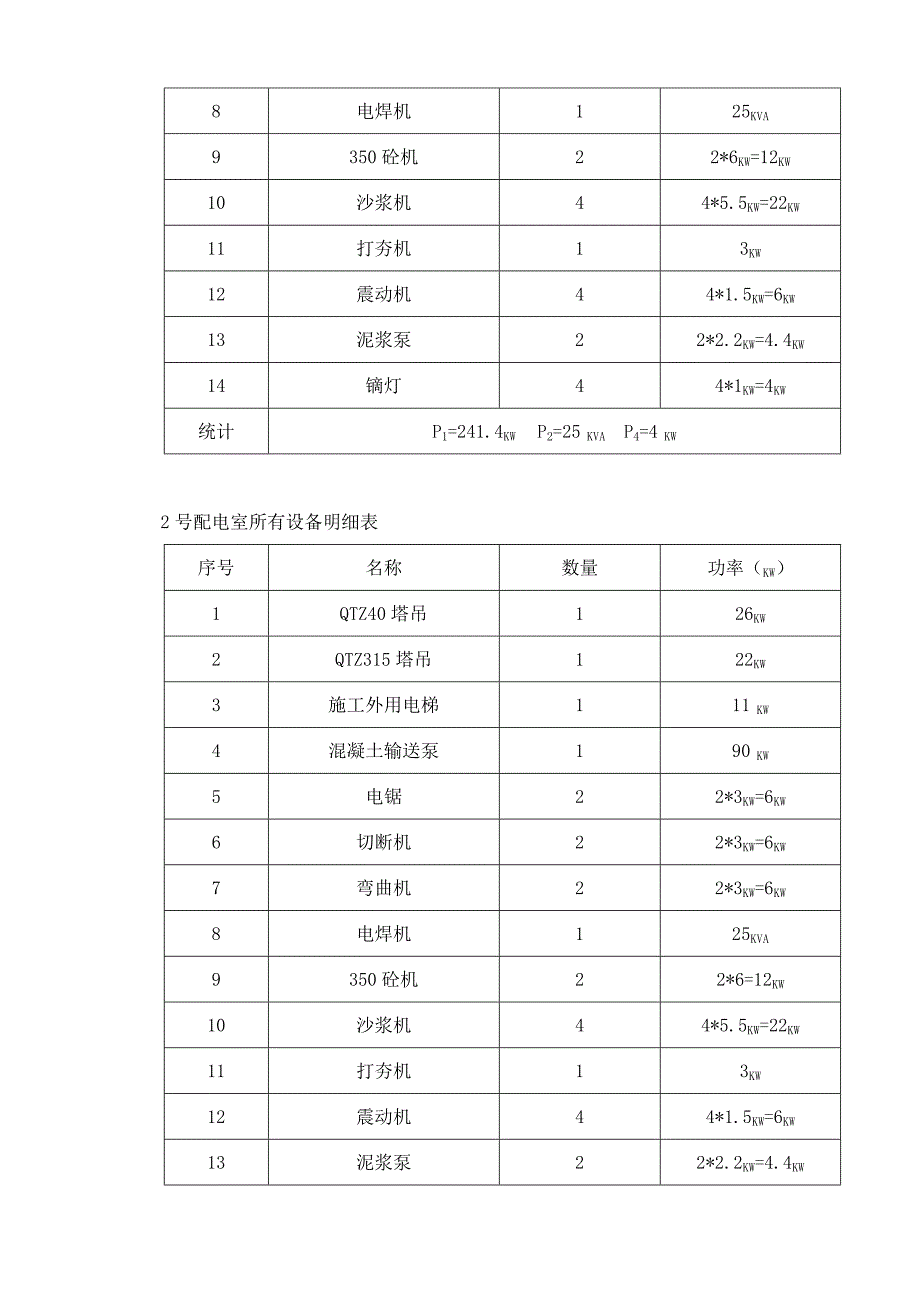

4、场地施工用电。（2） 2号配电室安装在11号楼与12号楼中间，处在整个施工现场中部方便各个线路铺设，给1、2、3号分配电箱供电，1号分配电箱设置在13号楼塔吊边上方便木工场地和楼层施工用电，2号分配电箱设置在11号楼塔吊边上方便钢筋场地施工用电，3号分配电箱设置在生活区，为办公区及伙房供电。6、 施工现场用电设备统计如下：1号配电室所有设备明细表序号名称数量功率（KW）1QTZ40塔吊22*26KW=42KW2QTZ315塔吊122KW3施工外用电梯22*11KW=22 KW4混凝土输送泵190 KW5电锯22*3=6KW6切断机22*3KW=6KW7弯曲机22*3KW=6KW8电焊机125K
5、VA9350砼机22*6KW=12KW10沙浆机44*5.5KW=22KW11打夯机13KW12震动机44*1.5KW=6KW13泥浆泵22*2.2KW=4.4KW14镝灯44*1KW=4KW统计P1=241.4KW P2=25 KVA P4=4 KW2号配电室所有设备明细表序号名称数量功率（KW）1QTZ40塔吊126KW2QTZ315塔吊122KW3施工外用电梯111 KW4混凝土输送泵190 KW5电锯22*3KW=6KW6切断机22*3KW=6KW7弯曲机22*3KW=6KW8电焊机125KVA9350砼机22*6=12KW10沙浆机44*5.5KW=22KW11打夯机13KW12震动
6、机44*1.5KW=6KW13泥浆泵22*2.2KW=4.4KW14镝灯44*1KW=4KW15蒸汽柜22*9KW=18KW16和面机12KW17热水器13KW18办公室照明10 KW统计P1=247.4KW P2=25 KVA P4=4 KW三、 配电线路设计及计算1、配电线路形式和基本保护系统（1）采用放射式配电线路（如图所示）（2）基本保护系统（如下图） 2、配电线路的选用及计算（1）配电线路的选用及埋地敷设，严格按照施工现场临时用电安全技术规范JGJ46-2005进行。（2）电缆线类型选择埋地的BX型铜芯橡皮电缆3、各线路计算（1）1号配电室负荷计算：P=1.1K1（P1COS）+K2
7、P2+K3P3 P动 =1.1 0.6（241.40.75）+0.625+0.74.4=232KVA （2）2号配电室负荷计算：P=1.1K1（P1COS）+K2P2+K3P3 P动 =1.1 0.6（247.40.75）+0.625+0.74=238KVA 施工现场用电470 KVA上式中，P 施工用电总容量KwP1 电动机额定功率（Kw）p2 电焊机额定容量（KVA）p3 室内照明设备容量（Kw）P4 室外照明设备容量（KW）K1 K2 K3 需要系数，分别为0.7、0.6、0.7cos电动机的平均功率因数，取0.75施工现场需用变压器容量为：470KVA甲方现有变压器容量为630KVA，
8、满足使用要求从变压器引至1号总配电箱I线= 1000 P（3U线COS）=2321000（33800.75）=469（A）查表的该导线截面选取120mm2。从变压器引至2号总配电箱I线= 1000 P（3U线COS）=2381000（33800.75）=470（A）查表的该导线截面选取120mm2。4、1号配电室用电设备计算从1号配电室引至1号分配电箱1号分配电箱控制设备列表序号设备名称数量设备额定功率1QTZ40塔吊126KW2混凝土输送泵190KW3振动机22*1.5KW=3KW4电锯22*3KW=6 KW5镝灯11 KW总计P1=122KW P4=1 KWI线=KPA（3U线COS） =
9、0.7(122+1)1000（ 33800.75）=178(A)查表得该导线截面选取50mm2。 从1号配电室引至2号分配电箱2号分配电箱控制设备列表序号设备名称数量设备额定功率1QTZ40塔吊126KW2电焊机125KVA3切断机22*3KW=6KW4弯曲机12*3KW=6KW5振动机22*1.5KW=3KW6照明11KW总计P1=41 KW P2=25 KVA P4=1KWI线=KPB（3U线COS）=0.7(4125+1)1000（33800.75）=95（A）查表得该导线截面选取25mm2。从1号配电室引至3号分配电箱3号分配电箱控制设备列表序号设备名称数量设备额定功率1QTZ315塔
10、吊122KW2施工外用电梯111KW3350砼机22*6KW=12KW4砂浆机44*6KW=24KW5打夯机13KW6照明22*1KW=4KW总计P1=72 KW P4=4KWI线=KPB（3U线COS）=0.7(72+4)1000（33800.75）=105（A）查表得该导线截面选取35mm2。5、2号配电室用电设备计算从2号配电室引至1号分配电箱1号分配电箱控制设备列表序号设备名称数量设备额定功率1QTZ40塔吊126KW2混凝土输送泵190KW3振动机22*1.5KW=3KW4电锯22*3KW=6 KW5镝灯22KW6泥浆泵22*2.2KW=4.4KW总计P1=122KW P4=2 KW
11、I线=KPA（3U线COS） =0.7(126.4+2)1000（ 33800.75）=178(A)查表得该导线截面选取50mm2。 从2号配电室引至2号分配电箱2号分配电箱控制设备列表序号设备名称数量设备额定功率1QTZ315塔吊122KW2电焊机125KVA3切断机22*3KW=6KW4弯曲机12*3KW=6KW5振动机22*1.5KW=3KW6施工外用电梯111KW7350砼机22*6KW=12KW8砂浆机44*5.5KW=22KW9打夯机13KW10镝灯22*1KW=2KW总计P1=85 KW P2=25 KVA P4=2KWI线=KPB（3U线COS）=0.7(8525+2)1000
12、（33800.75）=159（A）查表得该导线截面选取50mm2。 从2号配电室引至3号分配电箱3号分配电箱控制设备列表序号设备名称数量设备额定功率1和面机12KW2蒸饭车22*9 KW=18 KW3热水器13KW4办公室照明10KW总计P1=23KW P3=10 KWI线=KPA（3U线COS） =0.7(23+10)1000（ 33800.75）=47(A)查表得该导线截面选取16mm2。 四 、配电箱与开关箱1、所有配电箱与开关箱采用山东省建筑施工安全监督站登记备案产品。2. 配电系统设置总配电箱、分配电箱、开关箱，分配电箱设置在靠近塔吊处，便于木工场地的设备和钢筋场地的设备的接线和操作，开关箱安装在距离控制的设备不大于米处。3.电箱电器配置及接线方式和保护措施总配电箱配置有接线图，总路装有可见分断点的外壳式断路器和总漏电保护器，且在总配电箱处设置一重复接地，并另引保护零线PE，配电箱金属外壳作保护接地，三相五线制供电，设专用保护零线和工作零线，保护系统采用TN-S系统。 系统总配电箱电器布置接线图4.分配电箱的电器配置和接线TN-S系统动力分配电箱电器布置接线图
