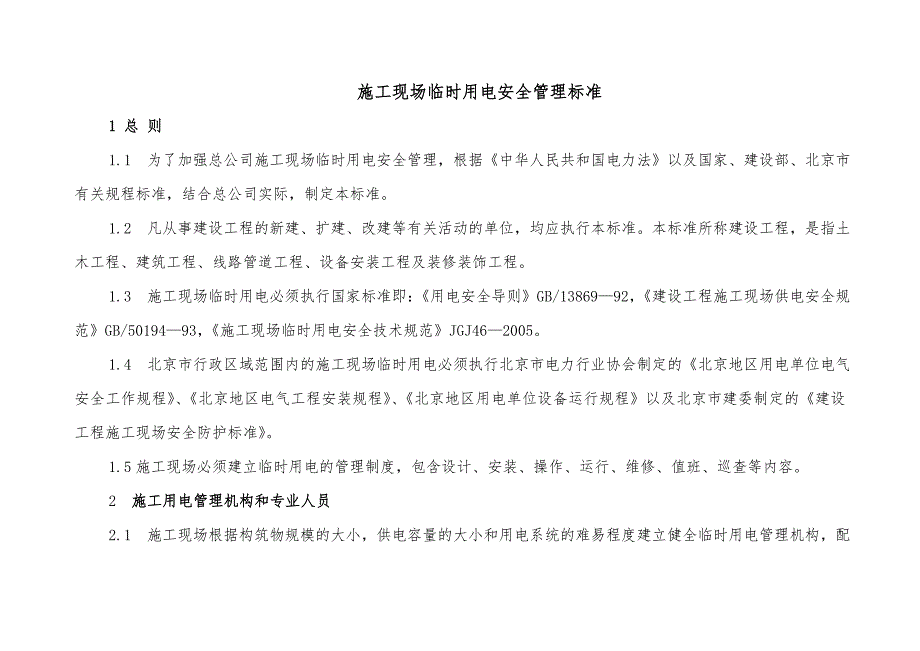

1、施工现场临时用电安全管理标准1 总 则1.1 为了加强总公司施工现场临时用电安全管理，根据中华人民共和国电力法以及国家、建设部、北京市有关规程标准，结合总公司实际，制定本标准。1.2 凡从事建设工程的新建、扩建、改建等有关活动的单位，均应执行本标准。本标准所称建设工程，是指土木工程、建筑工程、线路管道工程、设备安装工程及装修装饰工程。1.3 施工现场临时用电必须执行国家标准即：用电安全导则GB/1386992，建设工程施工现场供电安全规范GB/5019493，施工现场临时用电安全技术规范JGJ462005。1.4 北京市行政区域范围内的施工现场临时用电必须执行北京市电力行业协会制定的北京地区用

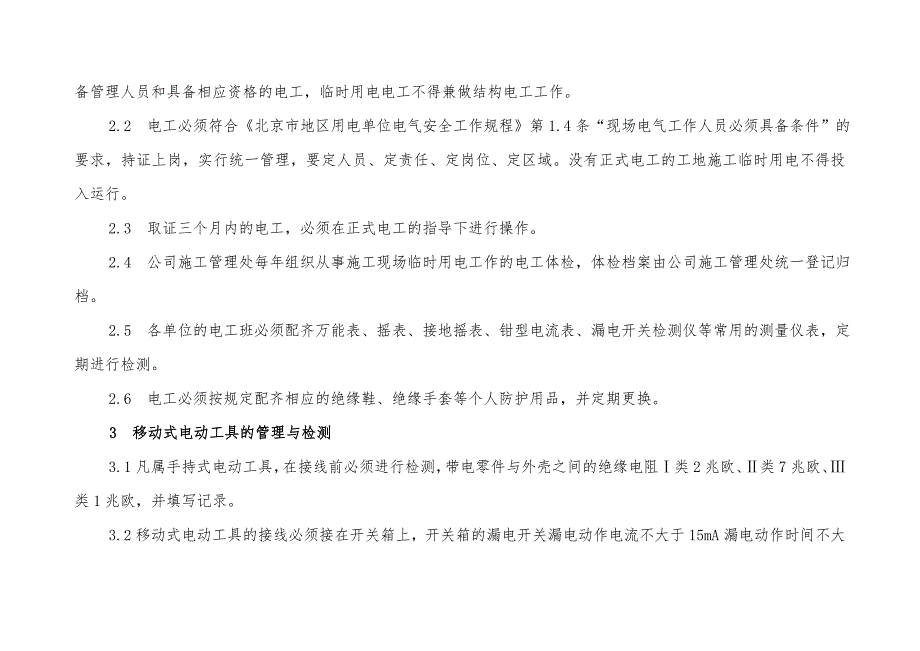

2、电单位电气安全工作规程、北京地区电气工程安装规程、北京地区用电单位设备运行规程以及北京市建委制定的建设工程施工现场安全防护标准。1.5施工现场必须建立临时用电的管理制度，包含设计、安装、操作、运行、维修、值班、巡查等内容。2 施工用电管理机构和专业人员2.1 施工现场根据构筑物规模的大小，供电容量的大小和用电系统的难易程度建立健全临时用电管理机构，配备管理人员和具备相应资格的电工，临时用电电工不得兼做结构电工工作。2.2 电工必须符合北京市地区用电单位电气安全工作规程第1.4条“现场电气工作人员必须具备条件”的要求，持证上岗，实行统一管理，要定人员、定责任、定岗位、定区域。没有正式电工的工地施
3、工临时用电不得投入运行。2.3 取证三个月内的电工，必须在正式电工的指导下进行操作。2.4 公司施工管理处每年组织从事施工现场临时用电工作的电工体检，体检档案由公司施工管理处统一登记归档。2.5 各单位的电工班必须配齐万能表、摇表、接地摇表、钳型电流表、漏电开关检测仪等常用的测量仪表，定期进行检测。2.6 电工必须按规定配齐相应的绝缘鞋、绝缘手套等个人防护用品，并定期更换。3 移动式电动工具的管理与检测3.1凡属手持式电动工具，在接线前必须进行检测，带电零件与外壳之间的绝缘电阻类2兆欧、类7兆欧、类1兆欧，并填写记录。3.2移动式电动工具的接线必须接在开关箱上，开关箱的漏电开关漏电动作电流不大

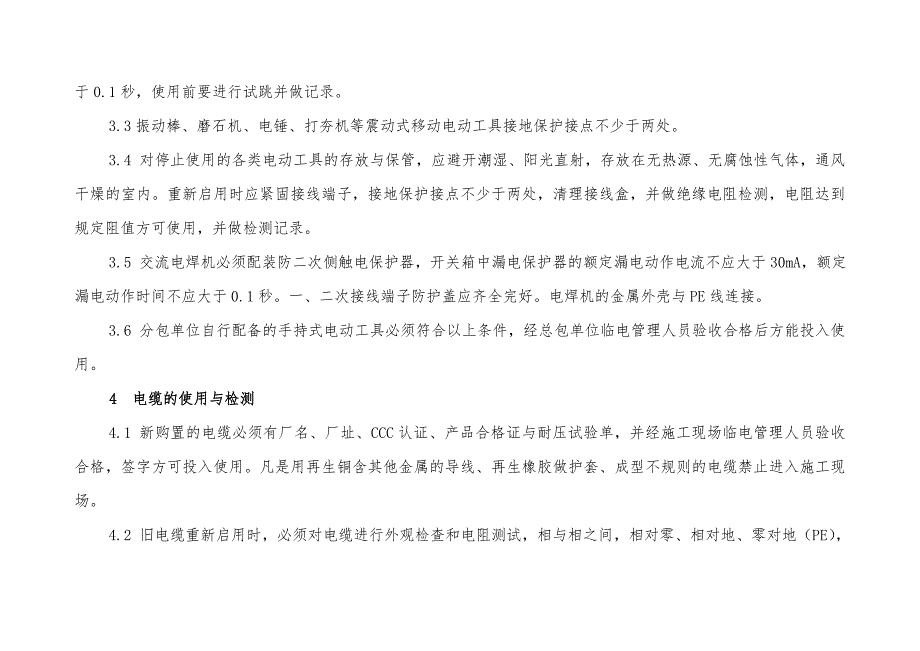

4、于15mA漏电动作时间不大于0.1秒，使用前要进行试跳并做记录。3.3振动棒、磨石机、电锤、打夯机等震动式移动电动工具接地保护接点不少于两处。3.4 对停止使用的各类电动工具的存放与保管，应避开潮湿、阳光直射，存放在无热源、无腐蚀性气体，通风干燥的室内。重新启用时应紧固接线端子，接地保护接点不少于两处，清理接线盒，并做绝缘电阻检测，电阻达到规定阻值方可使用，并做检测记录。3.5 交流电焊机必须配装防二次侧触电保护器，开关箱中漏电保护器的额定漏电动作电流不应大于30mA，额定漏电动作时间不应大于0.1秒。一、二次接线端子防护盖应齐全完好。电焊机的金属外壳与PE线连接。3.6 分包单位自行配备的手
5、持式电动工具必须符合以上条件，经总包单位临电管理人员验收合格后方能投入使用。4 电缆的使用与检测4.1 新购置的电缆必须有厂名、厂址、CCC认证、产品合格证与耐压试验单，并经施工现场临电管理人员验收合格，签字方可投入使用。凡是用再生铜含其他金属的导线、再生橡胶做护套、成型不规则的电缆禁止进入施工现场。4.2 旧电缆重新启用时，必须对电缆进行外观检查和电阻测试，相与相之间，相对零、相对地、零对地（PE），线与相之间，不得小于0.5兆欧。并做记录作为技术资料存档。4.3 施工现场严禁使用不合格、假冒伪劣电缆和因反复使用护套多处龟裂、铜芯多处断丝、铜丝裸露不做技术处理的电缆。4.4 电缆不符合技术条
6、件或电缆导线截面与标定截面不相符，施工现场临电管理人员有权拒绝使用。4.5 施工现场必须使用五芯电缆，不准外加一根线做保护接地使用。4.6 敷设电缆时应按规范地埋或架空，地埋电缆深度必须大于0.6米，下铺细沙上盖板。考虑工程竣工后挖出，不得将电缆浇注在混凝土里。5 保护接地与防雷5.1 离电源超50米以上分配箱PE线必须做重复接地。5.2 每一接地装置的接地线应采用2根及以上导体，在不同点与接地做电气连接。5.3 保护接地PE线不得小于相线的50%。5.4 设备的保护接地导线，必须是黄绿双色的多股软铜线。5.5 黄绿双色导线严禁做相线使用。5.6 凡超过20米高度的脚手架、起重设备、垂直运输机
7、械等，必须做防雷接地。5.7 四线制配置塔机的防雷接地不得与PE线连接。5.8 接地体与设备连接部分应在雨季前检查一次。6 施工现场配电箱6.1 施工现场一律采用国家CCC认证的合格产品，严禁使用自制、不规范、安全性能差的配电箱、开关箱。6.2 新购置的配电箱由施工现场临电管理人员验收确定配电箱的性能、质量合格后方可安装使用。6.3 在总公司施工现场施工的分包单位，必须执行总公司的规定不得将不合格配电箱、开关箱带入施工现场。6.4 施工现场的配电箱安装，必须符合JGJ462005施工现场临时用电安全技术规范。配电箱设围栏，围栏必须稳固、安装整齐美观，构筑物临边，塔吊覆盖范围内的配电箱设防砸、防
8、雨棚，围栏的金属体与保护零线相连接。6.5 施工现场的固定配电箱围栏最低檐高不得低于1.8米，左右侧围栏距配电箱不小于60厘米，前后围栏距配电箱不小于80厘米。6.6 施工现场配电箱，在使用的过程中必须定期保养、清扫擦拭，保证配电箱的技术可靠性。6.7 停止使用的配电箱，必须存放在防雨、防尘的场所，重新使用时对配电箱的开关、插座进行检查，合格后方能投入使用。6.8 配电箱、开关箱的生产许可证、合格证、检验报告、接线图作为技术资料存档。7 变、配电室7.1 变、配电室应建立管理制度。7.2 变、配电室必须有电工二十四小时值班，值班电工在值班期间严格按照北京市电力行业协会制定的“三个规程”填写安装
9、、运行及各种仪表读数的记录和值班日记。7.3 变、配电室值班人员不得在值班期间撤离岗位或兼其他工作。8 高压配电线路的安全防护8.1 上、下脚手架的斜道，严禁搭设在有外电线路的一侧。8.2 有高压线路的在施工程必须按规范要求，根据不同等级电压的要求距离，搭设防护架。8.3 严禁吊车在高压侧安全距离内起吊物体，吊车覆盖的高压线路应设防砸设施。8.4 高压线路的垂直下端禁止建临时设施，或存放金属材料，严禁降低高压线路的对地高度。8.5 户外变压器按规范设隔离围栏，变台周围2米及围栏内不准存放材料。8.6 箱式变压器周围禁止设食堂、水池、热水锅炉、严禁堆放各种材料。8.7 引入箱式变压器的高压电缆，
10、必须设警示标志。8.8 在施工程外侧与高压线路小于规定距离时，高压线路的上端应设防砸设施。8.9在建工程（含脚手架）的外侧边缘与外电架空线路的边线之间的最小安全操作距离是：外电线路电压1kV以下110kV35110kV154220kV330500kV最小安全距离（米）46810158.10 施工现场的机动车道与外电架空线路交叉时的最小垂直距离是：外电线路电压1kV以下110kV35kV最小安全距离（米）6778.11 高压线路的防护架搭设应编制方案。对架体的载荷、迎风面的风荷载要有计算。9 办公区、生活区用电9.1 办公区、生活区用电必须纳入施工现场用电管理，划分责任区，明确责任人。9.2 入
11、户电源在穿墙处应加设绝缘阻燃管，电源线应采取滴水措施。9.3 办公区、生活区用电必须设立独立的开关箱，采取三相五线制配电，三相电流必须分配平衡不能出现零序电流。无人居住时拉闸上锁。9.4办公区、生活区用电的电源插座，必须是合格产品。9.5 办公室电脑及其他办公用电的连接插座，必须使用具有过流装置的漏电开关。9.6 办公区、生活区的电热水器和用电炊具应做接地保护，设开关箱，配置漏电开关，开关箱的安装应避开蒸汽，不得将配电箱安装在蒸汽口的上方。9.7 宿舍照明顶棚距地高度不足2.5米的应采用36伏电压照明。9.8 宿舍内用电插座的安装必须按行业的安装规程安装。严禁私接乱拉。9.9 采用相电压照明的
12、灯具，不得使用带插座的灯具。9.10 宿舍夏季不得使用个人小电扇，冬季不准使用电炉子、电褥子，采取统一的通风与供暖。9.11 冬季采用电暖气取暖的宿舍，采用的导线截面必须满足电流的要求。每栋宿舍设独立的配电箱、安装过流保护装置和漏电开关，并且每天进行巡视。室内无人时，应关闭电暖器。10 节约用电10.1施工现场应在各项施工活动中，提倡节能用电和绿色照明，优先使用节能及使用高效的施工设备和机具。10.2室外照明宜采用高强度气体放电灯，办公室等场所宜采用细管荧光灯，生活区宜采用紧凑型荧光灯。10.3办公室节能型照明器具功率密度值不得大于8W/m，宿舍不得大于6W/ m,仓库照明不得大于5W/ m。
13、11 安全技术交底、验收、电阻测试记录11.1 安全技术交底必须有针对性，填写工程名称、施工单位、分项工程名称、交底人与接收人签字、注明日期。11.2 临时用电验收表填写工程名称、施工项目。由电工、电气技术负责人、使用单位、操作人参加验收，并由工地技术负责人和监理单位签字。11.3 防雷接地、保护接地、工作接地、重复接地的电阻每季度测试一次，填写测试记录。12 临时用电施工组织设计12.1 临时用电施工组织设计应有针对性，内容具体，能够反映各个施工阶段的不同内容。12.2 临时用电施工组织设计应由项目电气工程师编制，公司技术处、施工管理处和相关部门审核，公司总工程师审批。12.3 临时用电施工
14、组织设计内容：12.3.1 编制依据；12.3.2工程概况；12.3.3确定电源进线，变电所或配电室、配电装置、用电设备位置及线路走向；12.3.4进行负荷计算；12.3.5选择变压器；12.3.6设计供电系统：12.3.6.1 设计配电线路，选择导线电缆；12.3.6.2 设计配电装置，选择电器；12.3.6.3设计接地装置；12.3.6.4 绘制临时用电工程图纸，主要包括总平面布置图、配电装置图、配电系统图、接地装置设计图。12.3.7 设计防雷装置；12.3.8 制定安全用电技术措施和安全防火措施。13 内业资料13.1 临时用电管理人员名单及电工花名册。13.2 临时用电管理制度。13
15、.3 电工值班日记。13.4 安全技术交底（表AQ-C11-1）。13.5 工程项目安全检查隐患整改记录表（AQ-C11-4）。13.6 北京市施工现场检查评分记录（AQ-C1-13）。13.7 临时用电施工组织设计、补充设计或变更。包括现场勘探全部图纸；现场电气装置、用电设备的详细统计资料；负荷计算与其它各种计算资料及电气布置图；临时用电施工组织设计的历次审批意见及修改的原始资料；13.8 施工现场临时用电验收表（表AQ-C7-1）。13.9 电气线路绝缘强度测试记录（表AQ-C7-2）。13.10 工作接地、保护接地、防雷接地、重复接地、季度检查记录；13.11 临时用电接地电阻测试记录（表AQ-C7-3）。13.12 电工巡检维修记录（表AQ-C7-4）。13.13 与甲方及分包单位用电协议、特殊用电审批手续。13.14 电缆的生产许可证、耐压试验单、合格证。13.15 配电箱的生产许可证、合格证、检验报告、接线图。13.16 漏电开关的合格证、CCC认证。13.17 其它与用电有关临时
