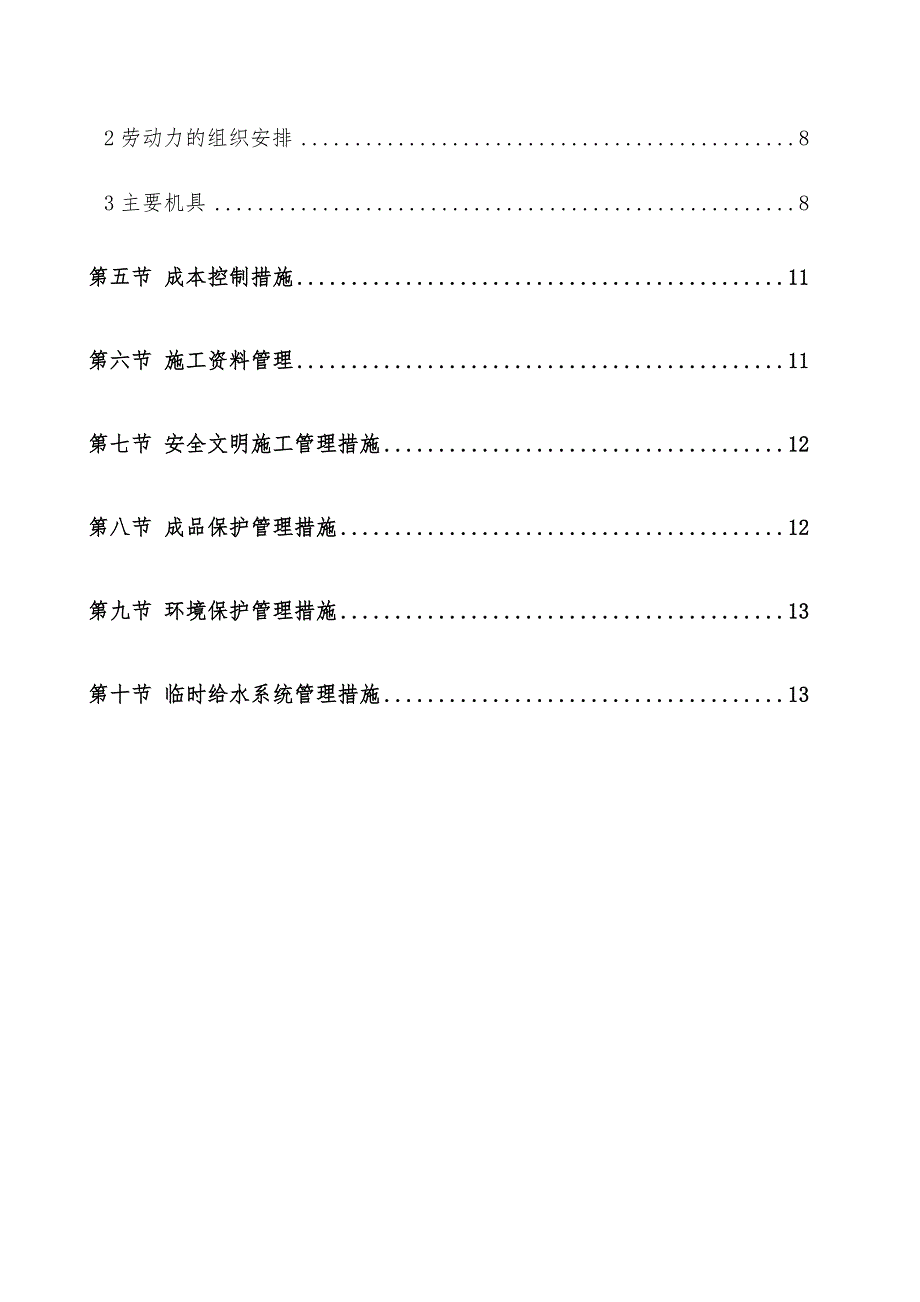

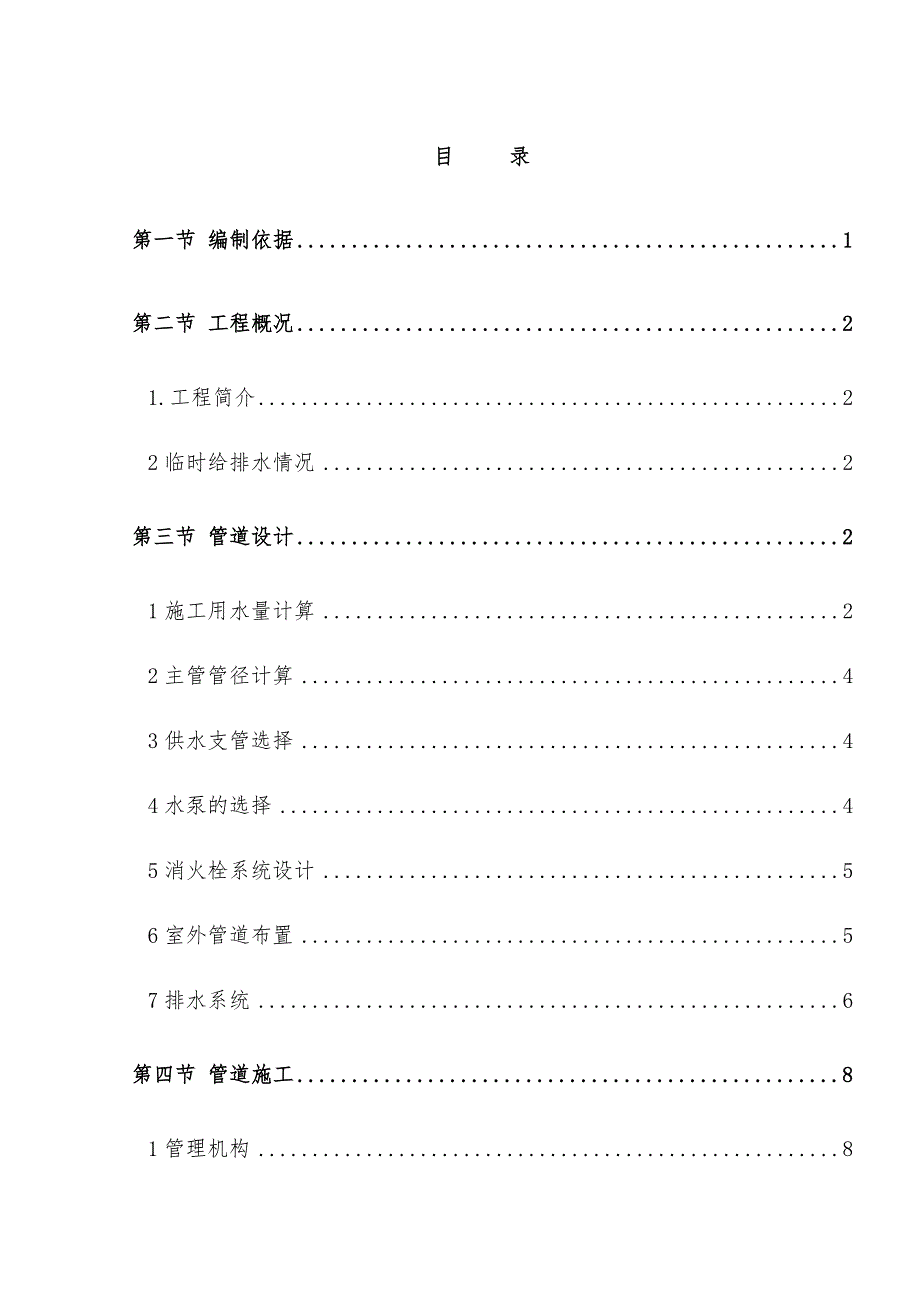

1、目 录第一节 编制依据1第二节 工程概况21.工程简介22临时给排水情况2第三节 管道设计21施工用水量计算22主管管径计算43供水支管选择44水泵的选择45消火栓系统设计56室外管道布置57排水系统6第四节 管道施工81管理机构82劳动力的组织安排83主要机具8第五节 成本控制措施11第六节 施工资料管理11第七节 安全文明施工管理措施12第八节 成品保护管理措施12第九节 环境保护管理措施13第十节 临时给水系统管理措施13第一节 编制依据1室外排水设计规范(GB500142006)。2室外给水设计规范（GB500132006）。3建筑给水排水设计规范（GB500152003）。4建筑给水

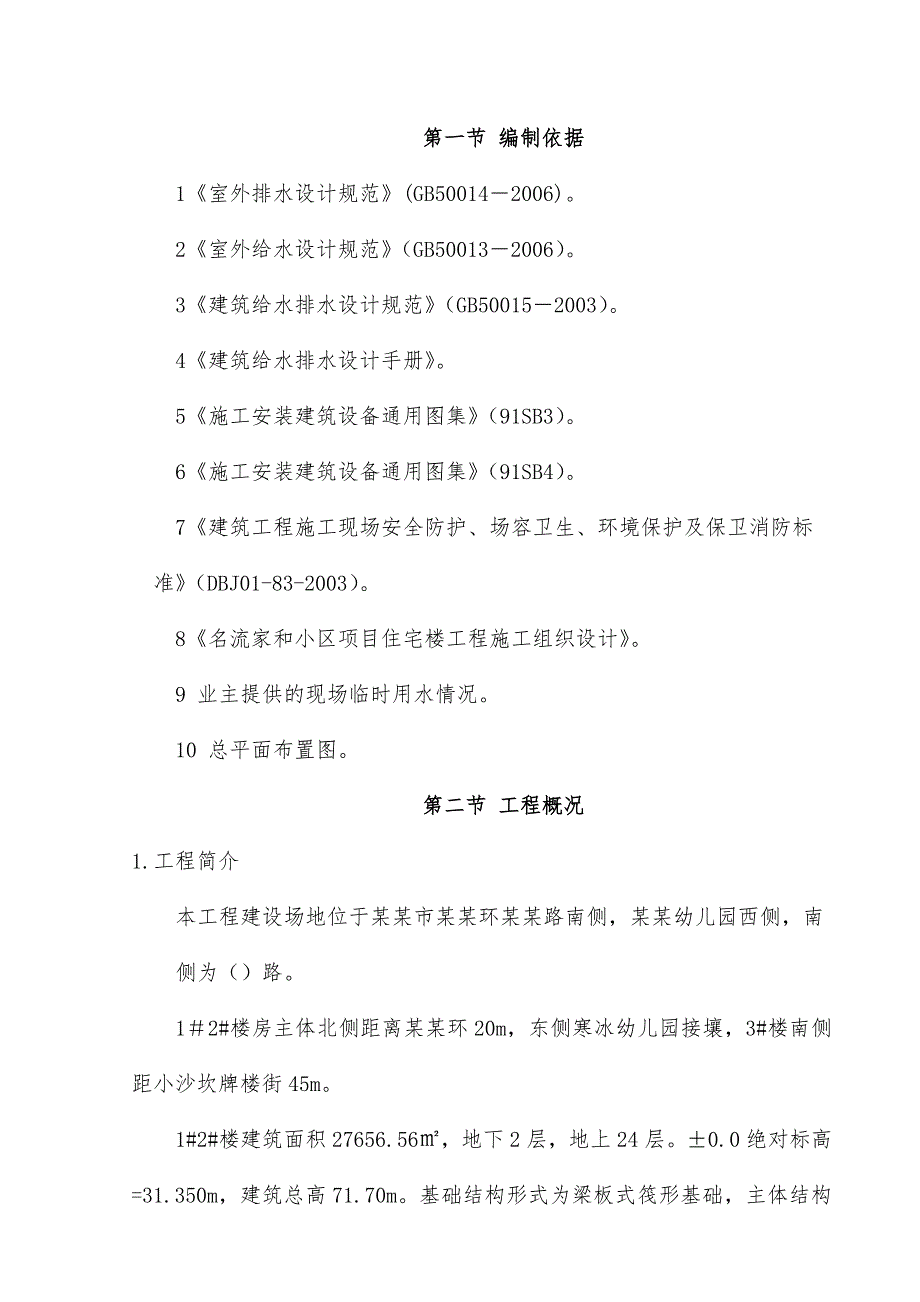

2、排水设计手册。5施工安装建筑设备通用图集（91SB3）。6施工安装建筑设备通用图集（91SB4）。7建筑工程施工现场安全防护、场容卫生、环境保护及保卫消防标 准（DBJ01-83-2003）。8名流家和小区项目住宅楼工程施工组织设计。9 业主提供的现场临时用水情况。10 总平面布置图。第二节 工程概况1.工程简介本工程建设场地位于某某市某某环某某路南侧，某某幼儿园西侧，南侧为（）路。12#楼房主体北侧距离某某环20m，东侧寒冰幼儿园接壤，3#楼南侧距小沙坎牌楼街45m。1#2#楼建筑面积27656.56，地下2层，地上24层。0.0绝对标高=31.350m，建筑总高71.70m。基础结构形式为
3、梁板式筏形基础，主体结构形式为钢筋混凝土剪力墙结构。3#楼建筑面积33593.04，地下2层，地上24层。0.0绝对标高=31.350m，建筑总高71.70m。基础结构形式为梁板式筏形基础，主体结构形式为钢筋混凝土剪力墙结构。2临时给排水情况临时水源采用水井，位于3#楼西侧，临时供水管DN100。施工临水主管线沿1#2#楼四周的施工道路边缘敷设，在1#楼南侧、3#楼西侧设置竖向施工供水管，再由水井处直接引向2#楼东侧设置竖向施工用水管，生活区临时饮用水是由市政自来水管接通，与施工用水分开使用。第三节 管道设计1施工用水量计算1.1施工用水量q1=K1（Q1N1）/（T1t）K2/（83600）
4、式中：q1施工用水量（L/s）K1未预计的施工用水系数（2.052.15）Q1季度工程量N1施工用水定额T1季度工作日t每天工作班数K2用水不均衡系数现场施工用水主要是混凝土养护用水。本工程混凝土共约1.8万m，完成时间约为( )天。q1=2.05（18000450）/（1702）1.5/（83600）=1.30（L/s） 1.2施工机械用水量q2=K1（Q2N2）K3/（83600）式中：q2机械用水量（L/s）K1未预计的施工用水系数（1.051.15）Q2同一种机械台数（台）N2施工机械台班用水定额K3施工机械用水不均衡系数施工机械用水主要是运输车辆用水。q21.0520501.4/（2
5、83600） 0.026L/s1.3施工现场生活用水量q3=P1N3K4/（t83600）式中：q3施工现场生活用水量（L/s）P1施工现场高峰昼夜人数N3施工现场生活用水定额K4施工现场用水不均衡系数t每天工作班数q3=1200401.5/（283600）=1.250L/s1.4生活区生活用水量q4=P2N4K5/（243600）式中：q4生活区生活用水量（L/s）P2生活区居民人数N4生活区生活用水定额K5生活区用水不均衡系数现场生活区设置在东侧108楼场地内，q4=1200601.5/（243600）=1.25L/s1.5消防用水量本工程现场面积小于5ha，一般按火灾同时发生一次考虑，消
6、防用水量q510 L/s。总用水量（Q）计算因为q1+q2+q3+q4=1.30+0.026+1.25+1.25=3.826q5现场总用水量Q=q5=10L/s2主管管径计算d=4Q/（v1000）1/2式中：d配水管直径（m）Q耗水量（L/s）v管网中水流速度（m/s），查表得1.5。计算结果：d=92mm考虑到用水量的不均匀性，取管径为100mm3供水支管选择3.1办公生活区供水支管用水量计算：q3=（P2N3K4）/（243600）q3办公生活区生活用水量（L/S）P2办公生活区人数（拟定1200人）；N3办公区昼夜全部生活用水定额（80-120升/人）K4办公用水不均衡系数（2.00-
7、2.50）q3 =（P2N3K4）/（243600）=1200802.00/（243600）=2.22L/S经过查表选择管径D=40mm（ 经过查表水的流速V=1.03m/s符合规定的要求）。3.2施工区供水支管本工程室外消防用水量为10L/S，消防立管的管径选用DN80，施工用水立管的管径选用DN50。4水泵的选择4.1消防水泵的扬程计算HHHHH为水泵扬程（）H 为水泵吸水口到最不利点高差（）H 为管道水头损失（）,可详细进行管网水力计算或简单地按H的10计算。H 为最不利用水点出水水压（）根据室内消防及生产加压泵流量10L/S，建筑物高度按71.7m考虑。室内消防水泵扬程计算如下：HHH
8、H H=25.1HH102.51mH 3 10mHHHH25.1+2.51+10=37.61m4.2水泵选型考虑地下水位约30m，水泵扬程按80m考虑。5消火栓系统设计5.1消火栓系统用水量本工程设计同一时间内火灾发生次数为1次，室外消火栓系统用水量为10L/S，室内消火栓用水量设计为20L/S，消火栓系统总用水量为30L/S。5.2 室外消火栓系统设计5.2.1 两楼各设一主干管DN100mm的水管。整个现场统一规划设置消防栓，其覆盖半径为50m，此覆盖区为施工现场区。施工现场消火栓未覆盖的消防区域设灭火器。5.2.2室内消火栓系统设计：建筑工程施工现场安全防护、场容卫生、环境保护及保卫消防
9、标准（DBJ01-83-2003）相关规定，1#2#3#楼高度均为71 m的建筑工程，应安装临时消防竖管。本工程建筑物高度71.7m，应设消防立管。5.2.3在办公区、大门口、生活区等明显部位处，集中布置手提干粉灭火器及消防锹、消防斧、消防水桶等消防器材。根据现场材料库的布置，按施工现场有关消防规定设置消防器材站，配备手提干粉灭火器、消防斧、消防小水桶、消防钩等消防器材，以保证施工现场的消防安全。6室外管道布置6.1施工现场生产用水由现场主管道预留甩口。施工现场各预留用水点的支管不单设阀门井，只在其上设阀门控制。在1#楼南侧、3#楼西侧各甩出二个DN50阀门，为主体施工提供施工用水。6.2施工
10、现场要有明显的防火宣传标志，消火栓应备足够的水龙带，周围3m内不准存放物品，消防泵房应使用非燃材料建造，位置设置合理，便于操作，并设专人管理，保证消防供水。消防泵的专用配电线路，应引自施工现场总断路器的上端，要保证连续不间断供电。7排水系统7.1沿1#3#楼四周和办公生活区设置排水沟，排水坡度千分之一，2#楼四周设环绕排水沟一道直接与1#，3#楼排水沟汇合向南直通市政下水管道，经过滤和沉淀，排入市政管线。职工厨房废水排出口各设隔油池一个，本工程共设隔油池1个。厕所设置化粪池，本工程共设1座化粪池。工人生活区化粪池为400040004000，采用砖砌，现浇混凝土盖板厚度120mm，混凝土强度等级
11、C25。管理人员宿舍小便池与市政污水接通，不设大便池7.2现场雨水：本工程现场面积较大，并且大部分地势较周边地势低，因此雨水排水主要考虑污水泵提升向外排水的方式排水。为保证现场的正常施工，同时现场在基坑周边设有截洪沟，以拦截现场外的雨水流入现场施工区域，同时在现场内部可增设集水坑，把现场内的雨水或地下水利用污水泵向外提升排至市政污水、雨水管网。现场路面硬化时场地中间向两侧找坡，坡度2%，流入排洪沟或者集水坑，统一汇入甲方指定出水位置。排水沟的设计见附图。7.3现场污水：现场为保证排水清洁，不积淤，不对市政管网造成损害，我们采取设置沉淀池，确保排水不浑浊，经沉淀后的污水排入雨水管线。车辆经过洗车
12、台，由工程部门指定人员对运输车辆进行冲洗，保证运输车辆干净驶出施工现场，不对场外环境造成污染。当池内淤泥达到300mm厚时，由相关人员进行清淤工作。7.4拟建基坑采用明排降水，在含水层坡面上每隔1.0m插放一个泄水管，将地下水导出。在坡顶设置截水沟，坡底设置排水沟，排水沟宽300mm，深400mm，排水沟内填滤料（即石屑，用于截住排出的流沙），排水沟边缘与坡面间地面需做硬化处理，于坡底排水沟间隔20-30米设置一口集水井或集水坑（根据现场情况确定），井径600mm，深1.0m，下入400mm包缠滤网的无砂滤水管，外围填充石屑滤料，井内下入潜水泵，将所集之水及时排至破顶地表排水系统。专业分部专业
13、负责人工长质检员材料员安全员总承包部第四节 管道施工1管理机构2劳动力的组织安排合理而科学的组织劳动力，是保证工程顺利进行的因素之一，且工程质量要求高，因此对施工人员的素质相应要求高一些，需要一些能熟练掌握施工工艺，能独立承担施工组织的人员，确保工程质量。劳动力安排表序号技术员工长焊工壮工电工合计111481153主要机具主要机具表机具名称数量单位机具名称数量单位套丝机1台电焊机2台砂轮机1台压力钳2把手动试压泵1台钢锯6把管钳（450）4把水平尺4个活动扳手（450）10把钢卷尺10把手钳10把压力表4块其他工具若干4.1工艺流程施工准备管道预制加工埋地管道除锈、防腐管道支架制作及安装埋地管
14、道预制及安装立管的预制及安装水泵及其附属设备的安装消火栓及其它附件安装通水试验后续立管及附件的安装。4.2室外埋地管道在埋设前应作除锈和防腐工作,给水管道除锈后刷热沥青两遍。室外埋地管埋深为0.8m。4.3管道安装坡度均按施工及验收规范执行,给水管试水压力按工作压力的1.5倍进行,注水30分钟,不渗不漏为合格。排水管注水高于地面,15分钟不渗不漏为合格。4.4对于裸露在室外的明管在冬季施工时要有保暖措施，当进入结冰的天气前室外明管要用岩棉进行全面包裹，防止管内残留的水结冰将水管冻裂，对于暂不使用的水管，要将管内残留的水清干净方可放置在露天的环境下。4.5管道安装时，必须根据不同管径和要求，设置管卡或吊架，位置应准确，埋设要平整，管卡与管道接触紧密，但不得损伤管道表面。明敷管道的支吊架作防膨胀措施时，应按固定点要求施工，管道的各配水点以及穿墙支管节点处应采取可靠的固定措施。4.5阀
