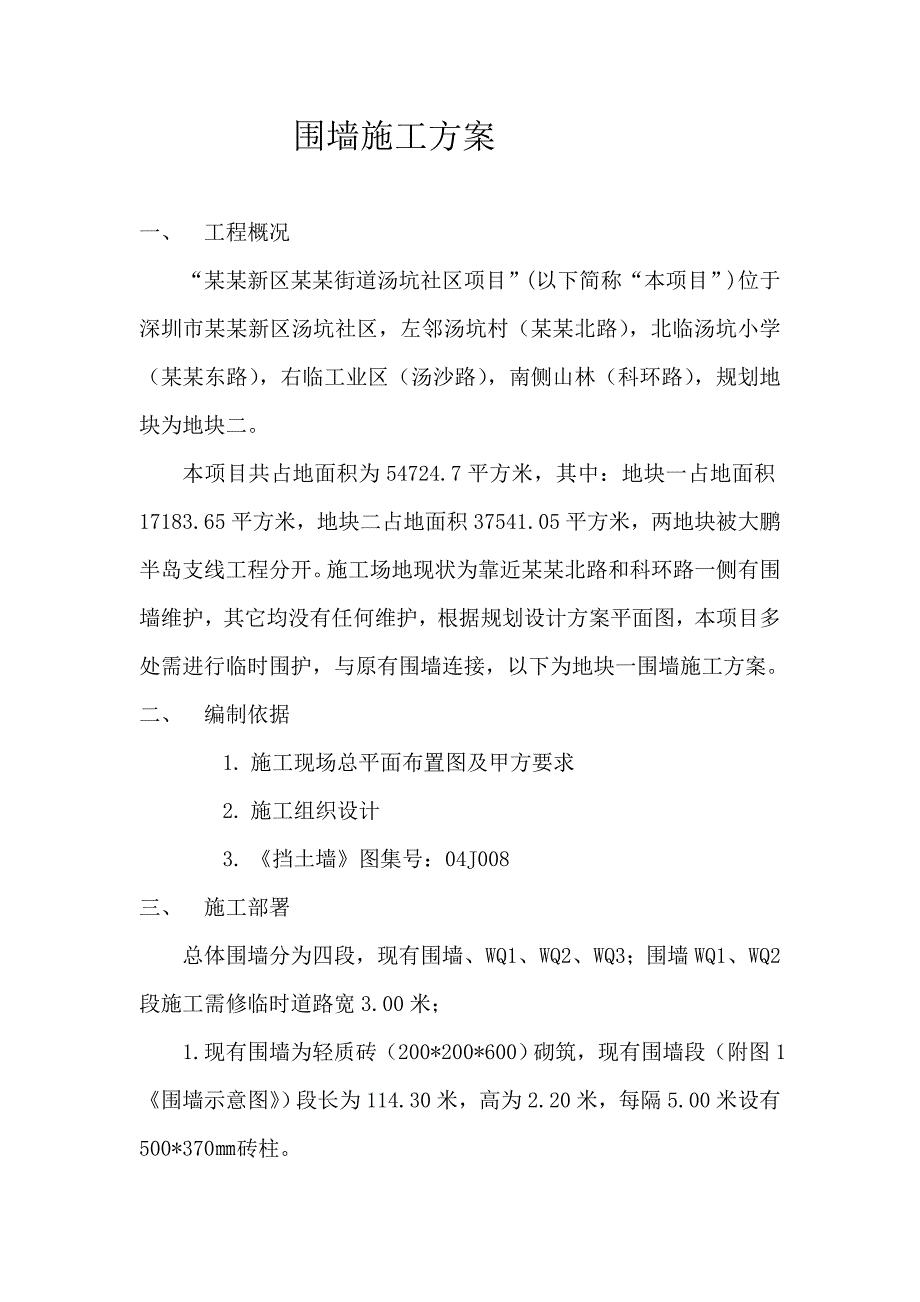

1、围墙施工方案一、 工程概况“某某新区某某街道汤坑社区项目”(以下简称“本项目”)位于深圳市某某新区汤坑社区，左邻汤坑村（某某北路），北临汤坑小学（某某东路），右临工业区（汤沙路），南侧山林（科环路），规划地块为地块二。本项目共占地面积为54724.7平方米，其中：地块一占地面积17183.65平方米，地块二占地面积37541.05平方米，两地块被大鹏半岛支线工程分开。施工场地现状为靠近某某北路和科环路一侧有围墙维护，其它均没有任何维护，根据规划设计方案平面图，本项目多处需进行临时围护，与原有围墙连接，以下为地块一围墙施工方案。二、 编制依据1. 施工现场总平面布置图及甲方要求2. 施工组织设计
2、3. 挡土墙图集号：04J008三、 施工部署总体围墙分为四段，现有围墙、WQ1、WQ2、WQ3；围墙WQ1、WQ2段施工需修临时道路宽3.00米；1.现有围墙为轻质砖（200*200*600）砌筑，现有围墙段（附图1围墙示意图）段长为114.30米，高为2.20米，每隔5.00米设有500*370砖柱。对原有围墙进行装饰：表面采用1:3水泥砂浆，抹灰厚度20，表面做防水涂料。2. 围墙wq1段，长度为105.2米（附图1围墙示意图），依据现场原有围墙设计施工。进行装饰：表面采用1:3水泥砂浆，抹灰厚度20，表面做防水涂料。3. 围墙wq2段，长度为93.5米（附图1围墙示意图），做临时挡土墙
3、，在其挡土墙顶面做临时彩板围挡。4. 围墙wq3段长度：132.2m（附图1围墙示意图），采用彩钢板墙围护。四、相关技术要求1.wq1段混凝土块墙体施工： 围墙采用水泥砖放大脚基础，基础下为100mm厚C10素混凝土垫层，水泥砖砌体基础需高出地面200mm；基础回填为原状土夯实（300500/层）。围墙墙体采用加气混凝土砌块砌筑，M5.0混合砂浆；每5.00米设一个500*370砖柱，每50.00米设一道变形缝20宽，内填木模板同墙体厚度表面采用1:3水泥砂浆，抹灰厚度20，表面做防水涂料。2. wq2段挡土墙施工：依据挡土墙图集（04J008），选择俯斜式路肩墙截面尺寸及参数设计（选用FJA
4、2号）。基槽采用小型反铲挖掘机挖土方，机械夯实。基础埋深详见挡土墙截面尺寸。基础回填为素土夯实（300500/层）。挡土墙每隔15.00米设一道变形缝。变形缝宽度为20，缝内沿墙的内、外、顶三边填塞沥青麻筋，塞入深度200。挡土墙墙顶做50厚,宽同墙顶宽度，C15级细石砼混凝土帽石；挡土墙外露面用M10水泥砂浆勾缝。毛石强度等级MU30，M7.5级水泥砂浆砌筑强身和基础。泄水孔（附图4）采用PVC管DN100，间距3米，按梅花形布置，横向间距3m，竖向间距1.5m。泄水孔向外坡度为5%，最低一排泄水孔高出地面200.泄水孔应保持直通无阻。泄水孔处设反滤包，详见反滤包大样附图3。挡土墙墙背填料根
5、据附近土源，下部选用粉质粘土夯实，上部回填原状土（详见附图3）。根据地勘报告场地标高，挡土墙顶标高控制54.32m-55.57m。注：挡土墙上部彩钢板维护立柱角铁入挡土墙深度400mm，其它参照wq3彩钢板维护施工。挡土墙后土方开挖放坡1:0.33，机械开挖，坡上施工。3.wq3段彩钢板墙围护施工：彩钢板采2000*900规格进行拼接。两块彩钢板之间搭接长度为50mm。彩钢板端部至固定螺丝中心的距离25mm。用30*30*3.5横撑角铁固定连接。竖向立柱采用50*50*5角铁，间距为3m。彩钢板与横梁采用M3.5圆头钢牙螺丝连接，螺丝长度18mm，425。彩钢板横梁与立柱采用焊接连接，焊缝等级
6、三级，焊缝长度：横梁与立柱的交接面双面满焊 彩钢板应包边，包边长度大于50mm。（注：此数据为现场测量，存在误差，应以实际工程量为准）五、 施工工艺流程1、 砖墙施工工艺： 基槽夯实2遍水泥砖放大脚基础砌筑水泥砖放大脚基础基础验收进行下一道工序。 水泥砖放大脚基础验收合格后墙体放线砌块浇水制备砂浆砌块排列铺砂浆砌块就位校正竖缝灌砂浆勒缝水泥砂浆抹灰刷防水涂料。2、 挡土墙施工工艺：基槽夯实2遍清理基槽毛石砌筑砌筑到地面上200处放置DN100泄水孔砌筑到挡土墙顶面下760处放置DN100泄水孔（梅花状布置）砌筑至顶面后验收开始土方回填底层泄水孔处底部土方200夯实反滤包施工及验收土方回填每30
7、0厚夯实上部泄水孔底部土方200夯实反滤包施工及验收土方回填至顶面夯实。挡土墙墙顶做50厚混凝土帽石挡土墙顶面至地表做20厚砂浆护坡挡土墙墙面勾缝。3、彩钢板维护结构施工工艺：确定围墙位置，根据确定出围墙位置开始清理杂草、平整、撒白灰线。先将立柱角铁（50*50*5）地脚混凝土（400*400*700）浇筑固定，待混凝土达到要求强度在进行下一步施工。固定立柱安装横撑角铁安装彩钢板连接检查安装验收。六、施工安全措施施工质量控制和施工安全措施1.质量控制1.1开挖过程中，严格控制开挖尺寸，基坑底部要考虑工作面的增加宽度。1.2开挖基坑时，一次留足需要回填的好土，多余土方运到弃土处，避免二次搬运。1
8、.3雨期施工时要加强边坡保护，做好排水措施，防止地面水流入坑内，免得边坡塌方或侵泡基础。1.4挡土墙回填前，对基础进行隐蔽验收，将基坑内的杂物及积水清理干净。1.5回填前做好水平高程的设置，在基础墙面画分层线。1.6施工时基础墙体达到一定强度后，才能进行填土的施工，以免对结构基础造成损坏。1.7做土方开挖和回填工程的技术交底。1.8施工过程中，由工程部技术人员进行监督检查并给予技术指导，施工完毕后，要经工程部与质检部技术人员按照国家有关标准检查验收。加强成品保护，平时由工地门卫进行日常检查，发现问题及时汇报处理。2.施工安全措施2.1清理杂草过程中须穿高筒水鞋，带手套。2.2土方开挖要探明地下
9、管网，防止发生意外事故；如边坡陡峻或有软土层时，开挖基坑采用跳槽开挖方式，挖一段，砌一段，保证施工安全。2.3基坑上口1米范围内不许堆土、堆料和停放机具，基坑施工期间设警示牌，夜间加设红色灯标志。2.4基坑外施工人员不得向基坑内乱扔杂物，向基坑下传递工具时要接稳后在松手。坑下人员休息要远离基坑边坡及放坡处，以防不慎。2.5施工机械一切服从指挥，人员尽量远离施工机械，如有需要，先通知操作人员，待回应后方可接近。2.6墙身砌体高度超过地面1.2米以上，必须及时搭设脚手架，不准用不稳定的工具或物体在脚手板面上垫高工作。2.7停放搅拌机械的基础要坚实平整，防止地面下沉，照成机械倾倒。2.8工程施工过程中注意机械设备的使用，防止漏电。
