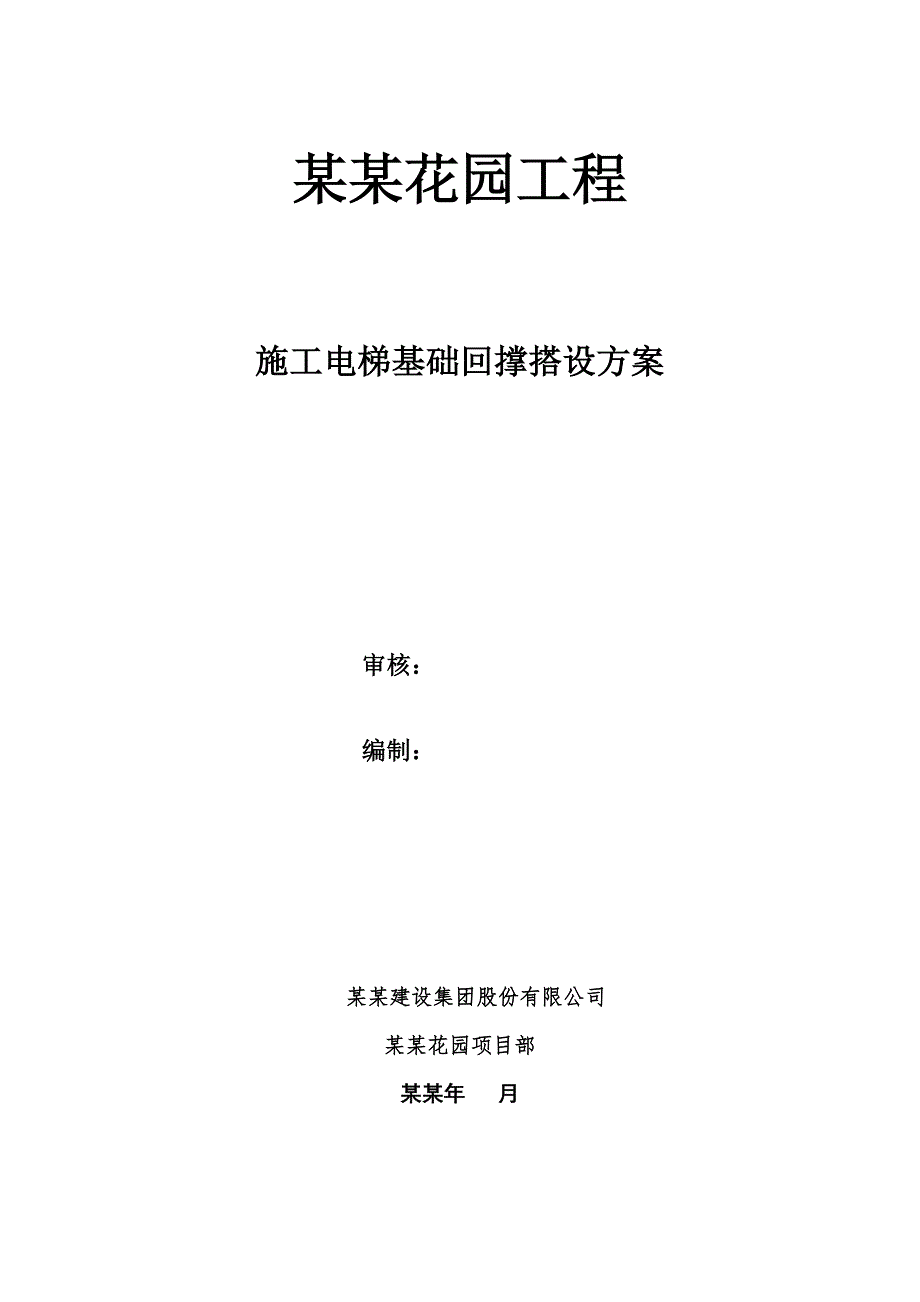

1、某某花园工程施工电梯基础回撑搭设方案 审核：编制： 某某建设集团股份有限公司某某花园项目部某某年 月 某某花园工程施工电梯基础回撑搭设方案1、工程概况本工程位于某某南路与韶山南路交界处。本工程为二类高层民用建筑，包括14个单体：其中多层建筑（2-3层）：28号栋为幼儿园、29、30、31栋为商业楼；1827栋为十栋高层住宅楼。基础28、29、30#栋采用柱下独立基础；其他采用人工挖孔基础。多层为钢筋混凝土框架架构；高层为钢筋混凝土剪力墙结构。18、20、23、25号栋建筑地下部分连通一体，地下一层， 主体15层，-1F层高为4-4.20m，0.000以上标准层高2.9m，室外标高-0.83米。
2、18#25#栋住宅楼相对标高0.000相当于绝对标高51.55 m，建筑高度为43.65米；26#、27#栋住宅楼相对标高0.000相当于绝对标高分别为51.65 m和52.55m，建筑高度为40.75米；28#栋幼儿园相对标高0.000相当于绝对标高52.55m，建筑高度为8.55米；29#、31#栋商业楼相对标高0.000相当于绝对标高51.75m；30#栋商业楼相对标高0.000相当于绝对标高52.35m。2、回撑搭设方案：因该工程人防地下室面积较大，20#、22#、23#栋为地下室塔楼，施工电梯不能安装在自然土层上，故人货电梯只能定位于地下室顶板位置上。因此根据施工电梯厂家提供的使用说
3、明书得知总荷载为352KN，基础尺寸为40006000mm，因此加固范围为45006500mm，由此地下室顶板承担的总荷载为总荷载为12.04 kN/m2此荷载由施工电梯底部45006500范围的楼板承担，而根据结构设计地下室顶板施工荷载为5KN/m2，故需要在楼板下面设置钢管支撑，钢管支撑采用螺栓底座（钢定托）顶紧，按400mm纵横间距设置立杆，纵横向水平间距400，高度方向步距h=1000mm加设水平方向拉杆。3、地下室顶板支撑架计算书：（1）计算依据：钢管脚手架的计算参照建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2001)、建筑地基基础设计规范(GB 50007-2002)、建

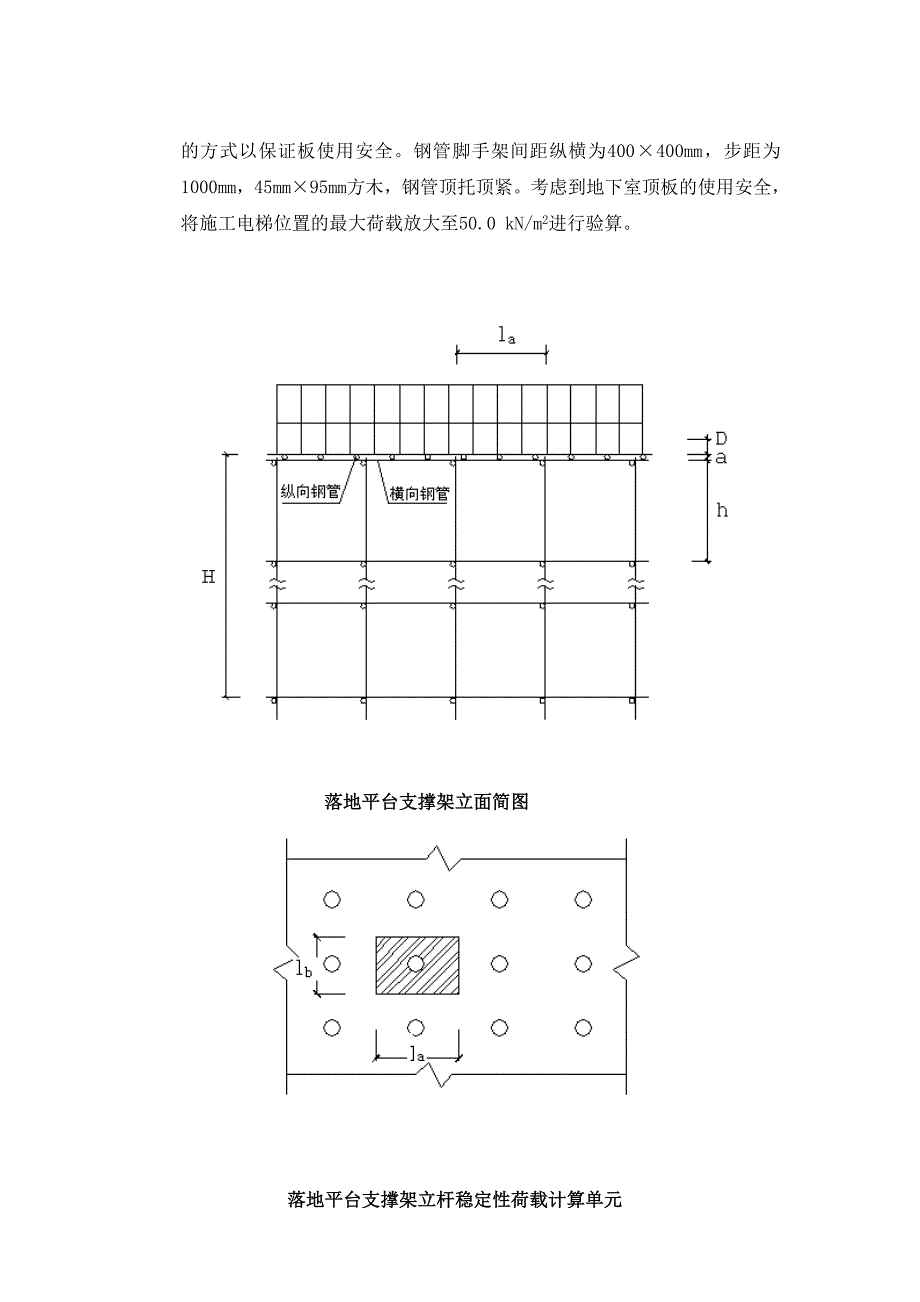

4、筑结构荷载规范(GB 50009-2001)、钢结构设计规范(GB 50017-2003)等规范。扣件式钢管模板高支撑架设计和使用安全（2）设计选型：地下室顶板在20#、22#、23#楼施工电梯基础底部采用钢管脚手架回撑的方式以保证板使用安全。钢管脚手架间距纵横为400400mm，步距为1000mm，45mm95mm方木，钢管顶托顶紧。考虑到地下室顶板的使用安全，将施工电梯位置的最大荷载放大至50.0 kN/m2进行验算。 落地平台支撑架立面简图落地平台支撑架立杆稳定性荷载计算单元（3）、计算书；1）、参数信息:（1）.基本参数立柱横向间距或排距la(m):0.40，脚手架步距h(m)：1.0
5、0；立杆纵向间距lb(m):0.40，脚手架搭设高度H(m)：3.80；立杆上端伸出至模板支撑点的长度a(m):0.10，平台底钢管间距离(mm)：400.00；钢管类型(mm):483.5（考虑到钢管的锈蚀等因素，计算时采用483.0）连接方式：顶托支撑，扣件抗滑承载力系数:0.80；（2）.荷载参数脚手板自重(kN/m2):0.300；栏杆自重(kN/m2):0.150；材料堆放最大荷载(kN/m2):50.000；施工均布荷载标准值(kN/m2):1.000；2）、纵向支撑钢管计算:纵向钢管按照均布荷载下连续梁计算，截面力学参数为截面抵抗矩 W = 5.08 cm3； 截面惯性矩 I =
6、 12.19cm4； 纵向钢管计算简图（1）.荷载的计算：脚手板与栏杆自重(kN/m)：q11 = 0.150 + 0.3000.400 = 0.270 kN/m；堆放材料的自重线荷载(kN/m)：q12 = 50.0000.400 = 20.000 kN/m；活荷载为施工荷载标准值(kN/m)：p1 = 1.0000.400 = 0.400 kN/m（2）.强度计算:最大弯矩考虑为三跨连续梁均布荷载作用下的弯矩。最大弯矩考虑为静荷载与活荷载的计算值最不利分配的弯矩和；最大弯矩计算公式如下:最大支座力计算公式如下:均布恒载：q1 = 1.2 q11+ 1.2 q12 = 1.20.270+ 1
7、.220.000 = 24.324 kN/m；均布活载：q2 = 1.40.400 = 0.560 kN/m；最大弯距 Mmax = 0.124.3240.4002 + 0.117 0.5600.4002kN.m.400 kN.m ；最大支座力 N = 1.124.3240.400 + 1.20.5600.400 = 10.971 kN；截面应力 = 0.400106 / (5080.0) = 78.675 N/mm2；纵向钢管的计算强度 78.675 小于 205.000 N/mm2,满足要求!（3）.挠度计算:最大挠度考虑为三跨连续梁均布荷载作用下的挠度；计算公式如下:均布恒载:q = q
8、11 + q12 = 20.270 kN/m；均布活载：p = 0.400 kN/m；V = (0.677 20.270+0.9900.400)400.04/(1002.060105.0)=0.144mm纵向钢管的最大挠度小于 400.000 /250 与 10,满足要求!3）、横向支撑钢管计算:支撑钢管按照集中荷载作用下的三跨连续梁计算；集中荷载P取纵向板底支撑传递力，P =10.971 kN；支撑钢管计算简图kN.m计算弯矩图(kN.m)kN.m计算变形图(kN.m)支撑钢管计算剪力图(kN)最大弯矩 MmaxkN.m.001 kN.m ；最大变形 Vmax = 0.000 mm ；最大支
9、座力 Qmax = 10.973 kN ；截面应力 = 0.216 N/mm2 ；横向钢管的计算强度小于 205.000 N/mm2,满足要求!支撑钢管的最大挠度小于400.000/150与10 mm,满足要求!4）、扣件抗滑移的计算:按照建筑施工扣件式钢管脚手架安全技术规范培训讲座刘群主编，P96页，双扣件承载力设计值取16.00kN，按照扣件抗滑承载力系数0.80，该工程实际的旋转双扣件承载力取值为12.80kN 。R Rc其中 Rc - 扣件抗滑承载力设计值,取12.80 kN；纵向或横向水平杆传给立杆的竖向作用力设计值 R= 10.973 kN；R 12.80 kN,所以双扣件抗滑承载
10、力的设计计算满足要求!5）、模板支架荷载标准值(轴力):作用于模板支架的荷载包括静荷载、活荷载和风荷载。1.静荷载标准值包括以下内容：脚手架的自重(kN)：NG1 = 0.1494.500 = 0.670 kN；钢管的自重计算参照扣件式规范附录A 双排架自重标准值，设计人员可根据情况修改。栏杆的自重(kN)：NG2 = 0.1500.400 = 0.060 kN；脚手板自重(kN)：NG3 = 0.3000.4000.400 = 0.048 kN；堆放荷载(kN)：NG4 = 50.0000.4000.400 = 8.000 kN；经计算得到，静荷载标准值 NG = NG1+NG2+NG3+N
11、G4 = 8.778 kN；2.活荷载为施工荷载标准值产生的荷载。经计算得到，活荷载标准值 NQ = 1.0000.4000.400 = 0.160 kN；3.不考虑风荷载时,立杆的轴向压力设计值计算公式N = 1.2NG + 1.4NQ = 1.28.778+ 1.40.160 = 10.758 kN；6）、立杆的稳定性计算:立杆的稳定性计算公式:其中 N - 立杆的轴心压力设计值(kN) ：N = 10.758 kN；- 轴心受压立杆的稳定系数,由长细比 Lo/i 查表得到；i - 计算立杆的截面回转半径(cm) ：i = 1.58 cm；A - 立杆净截面面积(cm2)：A = 4.89
12、 cm2；W - 立杆净截面模量(抵抗矩)(cm3)：W=5.08 cm3；- 钢管立杆抗压强度计算值 (N/mm2)；f- 钢管立杆抗压强度设计值 ：f =205.00 N/mm2；Lo- 计算长度 (m)；如果完全参照扣件式规范，由公式(1)或(2)计算lo = k1uh (1)lo = (h+2a) (2)k1- 计算长度附加系数，取值为1.185；u - 计算长度系数，参照扣件式规范表5.3.3；u = 1.700；a - 立杆上端伸出顶层横杆中心线至模板支撑点的长度；a = 0.100 m；公式(1)的计算结果：立杆计算长度 Lo = k1uh = 1.1851.7001.000 =
13、 2.015 m；Lo/i = 2014.500 / 15.800 = 128.000 ；由长细比 lo/i 的结果查表得到轴心受压立杆的稳定系数= 0.406 ；钢管立杆受压强度计算值 ； =10757.660 /( 0.406489.000 )= 54.185 N/mm2；立杆稳定性计算 = 54.185 小于 f = 205.000满足要求！公式(2)的计算结果：Lo/i = 1200.000 / 15.800 = 76.000 ；由长细比 lo/i 的结果查表得到轴心受压立杆的稳定系数= 0.744 ；钢管立杆受压强度计算值 ； =10757.660 /( 0.744489.000 )
14、= 29.569 N/mm2；立杆稳定性计算 = 29.569 小于 f = 205.000满足要求！如果考虑到高支撑架的安全因素，适宜由公式(3)计算lo = k1k2(h+2a) (3)k2 - 计算长度附加系数，按照表2取值1.004 ；公式(3)的计算结果：Lo/i = 1427.688 / 15.800 = 90.000 ；由长细比 lo/i 的结果查表得到轴心受压立杆的稳定系数= 0.661 ；钢管立杆受压强度计算值 ； =10757.660 /( 0.661489.000 )= 33.282 N/mm2；立杆稳定性计算 = 33.282 小于 f = 205.000满足要求！综上所计算，施工电梯选用SCD 200/200DK型，搭设高度46.5m，根据说明书计算规则算的总荷载为352KN，基础尺寸为40006000mm，因此加固范围为45006500mm，总荷载为12.04 kN/m2，小于50 kN/m2，故该施工电梯回撑系统满足要求。
