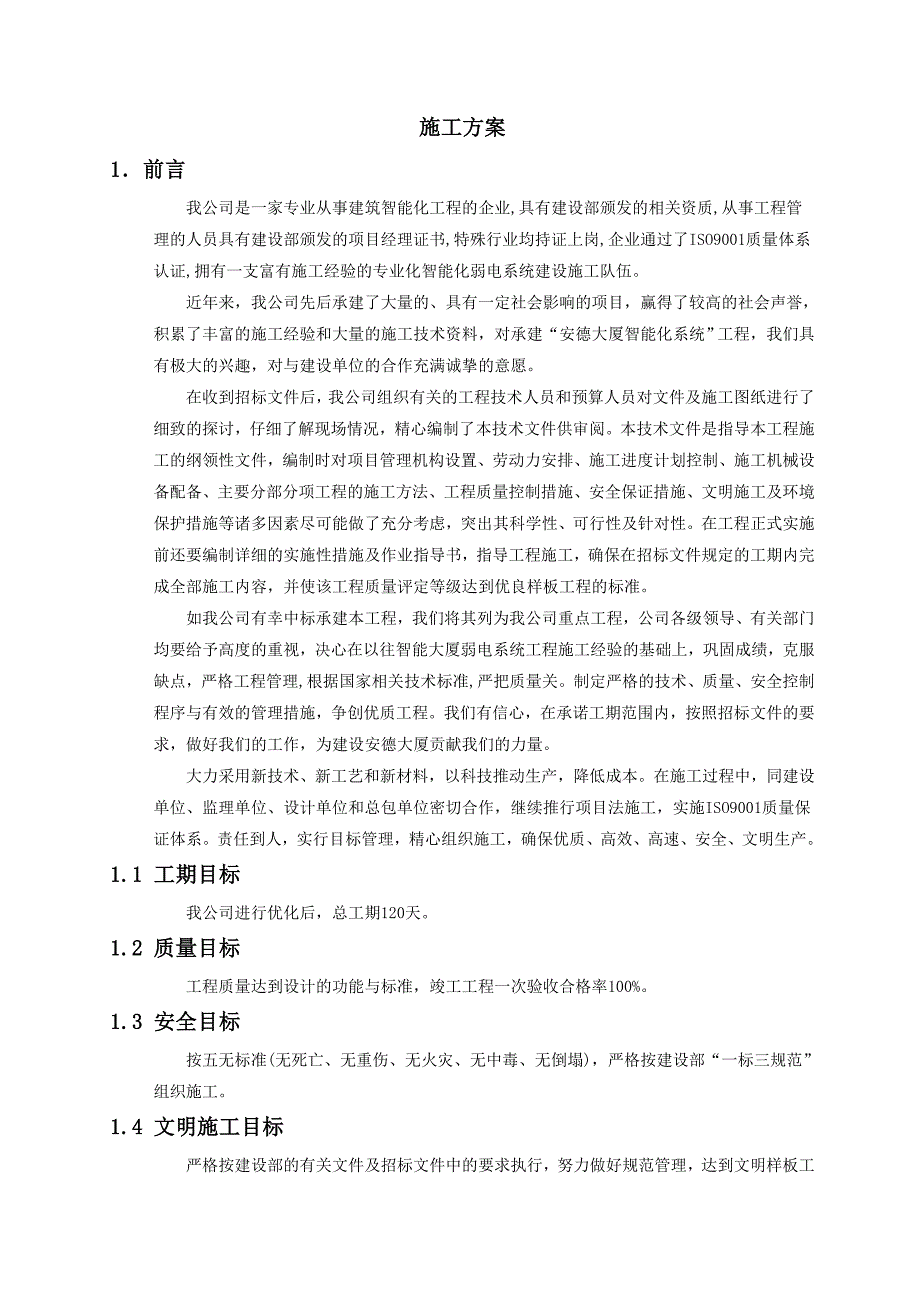

1、施工方案1前言我公司是一家专业从事建筑智能化工程的企业,具有建设部颁发的相关资质,从事工程管理的人员具有建设部颁发的项目经理证书,特殊行业均持证上岗,企业通过了ISO9001质量体系认证,拥有一支富有施工经验的专业化智能化弱电系统建设施工队伍。近年来，我公司先后承建了大量的、具有一定社会影响的项目，赢得了较高的社会声誉，积累了丰富的施工经验和大量的施工技术资料，对承建“安德大厦智能化系统”工程，我们具有极大的兴趣，对与建设单位的合作充满诚挚的意愿。在收到招标文件后，我公司组织有关的工程技术人员和预算人员对文件及施工图纸进行了细致的探讨，仔细了解现场情况，精心编制了本技术文件供审阅。本技术文件是
2、指导本工程施工的纲领性文件，编制时对项目管理机构设置、劳动力安排、施工进度计划控制、施工机械设备配备、主要分部分项工程的施工方法、工程质量控制措施、安全保证措施、文明施工及环境保护措施等诸多因素尽可能做了充分考虑，突出其科学性、可行性及针对性。在工程正式实施前还要编制详细的实施性措施及作业指导书，指导工程施工，确保在招标文件规定的工期内完成全部施工内容，并使该工程质量评定等级达到优良样板工程的标准。如我公司有幸中标承建本工程，我们将其列为我公司重点工程，公司各级领导、有关部门均要给予高度的重视，决心在以往智能大厦弱电系统工程施工经验的基础上，巩固成绩，克服缺点，严格工程管理,根据国家相关技术标
3、准,严把质量关。制定严格的技术、质量、安全控制程序与有效的管理措施，争创优质工程。我们有信心，在承诺工期范围内，按照招标文件的要求，做好我们的工作，为建设安德大厦贡献我们的力量。大力采用新技术、新工艺和新材料，以科技推动生产，降低成本。在施工过程中，同建设单位、监理单位、设计单位和总包单位密切合作，继续推行项目法施工，实施ISO9001质量保证体系。责任到人，实行目标管理，精心组织施工，确保优质、高效、高速、安全、文明生产。1.1 工期目标我公司进行优化后，总工期120天。1.2 质量目标工程质量达到设计的功能与标准，竣工工程一次验收合格率100%。1.3 安全目标按五无标准(无死亡、无重伤、

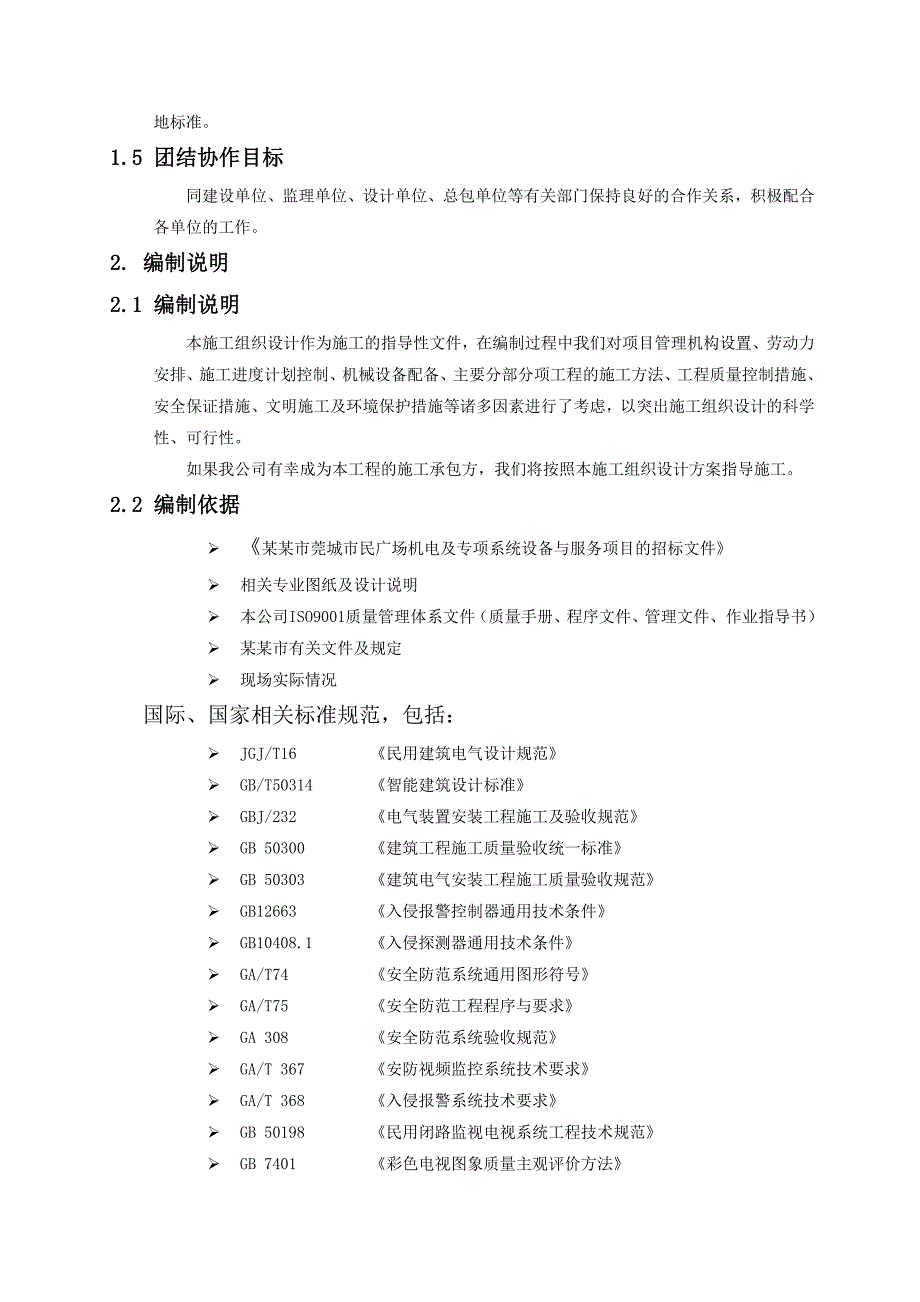

4、无火灾、无中毒、无倒塌)，严格按建设部“一标三规范”组织施工。1.4 文明施工目标严格按建设部的有关文件及招标文件中的要求执行，努力做好规范管理，达到文明样板工地标准。1.5 团结协作目标同建设单位、监理单位、设计单位、总包单位等有关部门保持良好的合作关系，积极配合各单位的工作。2. 编制说明2.1 编制说明本施工组织设计作为施工的指导性文件，在编制过程中我们对项目管理机构设置、劳动力安排、施工进度计划控制、机械设备配备、主要分部分项工程的施工方法、工程质量控制措施、安全保证措施、文明施工及环境保护措施等诸多因素进行了考虑，以突出施工组织设计的科学性、可行性。如果我公司有幸成为本工程的施工承包
5、方，我们将按照本施工组织设计方案指导施工。2.2 编制依据 某某市莞城市民广场机电及专项系统设备与服务项目的招标文件 相关专业图纸及设计说明 本公司ISO9001质量管理体系文件（质量手册、程序文件、管理文件、 作业指导书） 某某市有关文件及规定 现场实际情况 国际、国家相关标准规范，包括： JGJ/T16 民用建筑电气设计规范 GB/T50314 智能建筑设计标准 GBJ/232 电气装置安装工程施工及验收规范 GB 50300 建筑工程施工质量验收统一标准 GB 50303 建筑电气安装工程施工质量验收规范 GB12663 入侵报警控制器通用技术条件 GB10408.1 入侵探测器通用技术

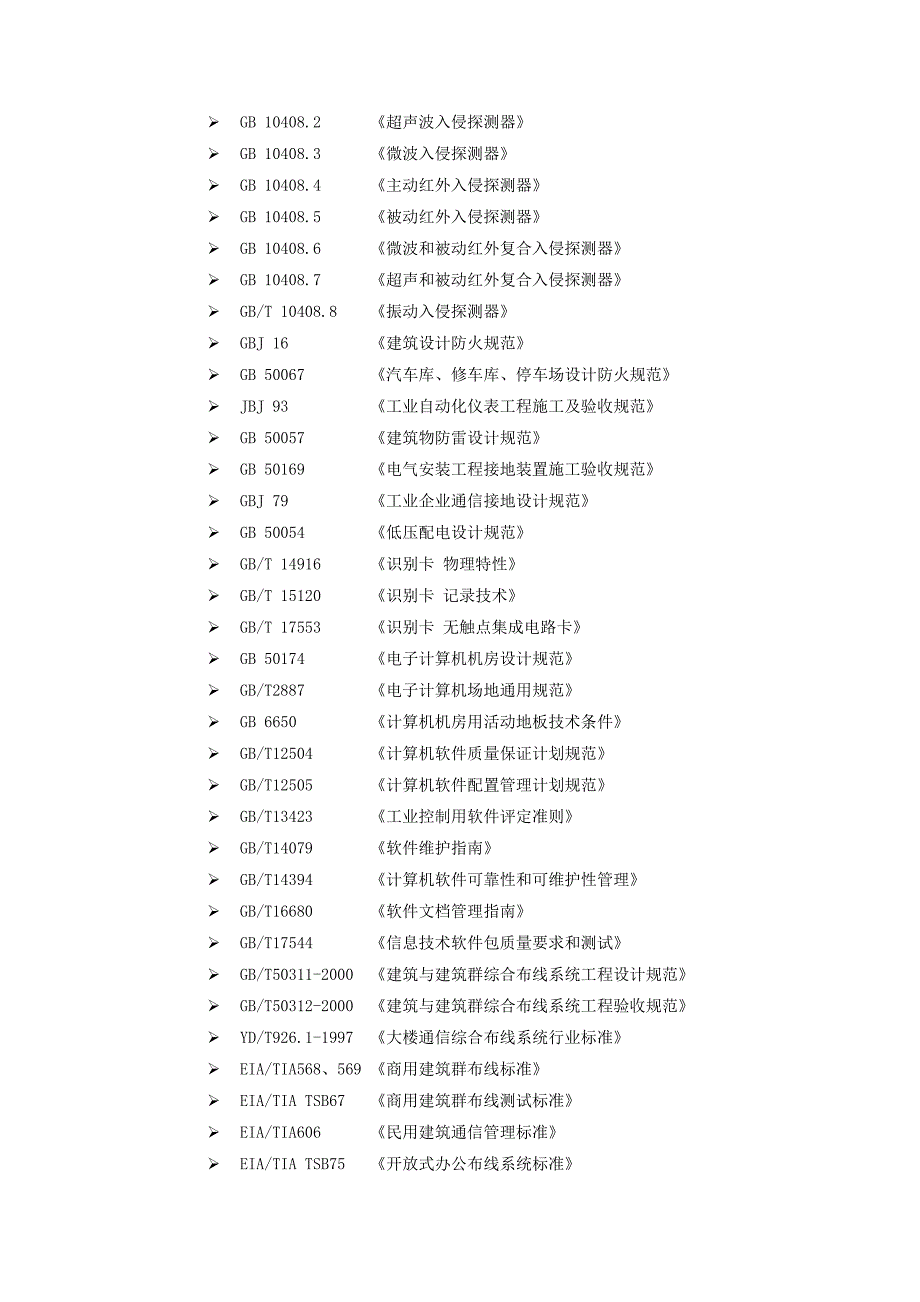

6、条件 GA/T74 安全防范系统通用图形符号 GA/T75 安全防范工程程序与要求 GA 308 安全防范系统验收规范 GA/T 367 安防视频监控系统技术要求 GA/T 368 入侵报警系统技术要求 GB 50198 民用闭路监视电视系统工程技术规范 GB 7401 彩色电视图象质量主观评价方法 GB 10408.2 超声波入侵探测器 GB 10408.3 微波入侵探测器 GB 10408.4 主动红外入侵探测器 GB 10408.5 被动红外入侵探测器 GB 10408.6 微波和被动红外复合入侵探测器 GB 10408.7 超声和被动红外复合入侵探测器 GB/T 10408.8 振动入
7、侵探测器 GBJ 16 建筑设计防火规范 GB 50067 汽车库、修车库、停车场设计防火规范 JBJ 93 工业自动化仪表工程施工及验收规范 GB 50057 建筑物防雷设计规范 GB 50169 电气安装工程接地装置施工验收规范 GBJ 79 工业企业通信接地设计规范 GB 50054 低压配电设计规范 GB/T 14916 识别卡 物理特性 GB/T 15120 识别卡 记录技术 GB/T 17553 识别卡 无触点集成电路卡 GB 50174 电子计算机机房设计规范 GB/T2887 电子计算机场地通用规范 GB 6650 计算机机房用活动地板技术条件 GB/T12504 计算机软件质
8、量保证计划规范 GB/T12505 计算机软件配置管理计划规范 GB/T13423 工业控制用软件评定准则 GB/T14079 软件维护指南 GB/T14394 计算机软件可靠性和可维护性管理 GB/T16680 软件文档管理指南 GB/T17544 信息技术软件包质量要求和测试 GB/T50311-2000 建筑与建筑群综合布线系统工程设计规范 GB/T50312-2000 建筑与建筑群综合布线系统工程验收规范 YD/T926.1-1997 大楼通信综合布线系统行业标准 EIA/TIA568、569 商用建筑群布线标准 EIA/TIA TSB67 商用建筑群布线测试标准 EIA/TIA606
9、 民用建筑通信管理标准 EIA/TIA TSB75 开放式办公布线系统标准 IEC/ISO11801 国际建筑布线标准 GY/T106-99 有线电视广播系统技术规范 GB50200-94 有线电视系统工程技术规范3. 工程概况 工程名称：某某市莞城市民广场智能化系统工程 工程地点：某某市莞城区 建设规模：建筑面积为74570平方米。 建设单位：中国建筑二局第三建筑公司 设计单位：中国建筑二局第三建筑公司 工程性质：政府办公大厦的智能化弱电系统 质量等级：合格 工期要求：合同签定之日起四个月内完成。总体目标：在工程中采用技术成熟和先进的进口中高档的产品和设备，以经济合理为原则，总体设计，分步实
10、施，使整个系统具有充分的可扩展性，达到较高的性能价格比，确保本工程成为技术先进、可靠实用，具有国内领先水平的智能建筑。工程内容：工程内容为弱电系统工程正常运行所需的深化设计及设备、材料的供应、安装、调试、培训、维修等。 综合布线系统 计算网络系统 有线电视系统 会议系统 闭路监控系统 门禁系统 程控交换系统 停车场系统 机房装修4. 工程所含主要系统概况详见各子系统的设计方案。4.1综合安防系统本工程的综合安防系统由门禁系统和闭路监控两个子系统共同组成。4.1.1 总体要求 综合安防系统采用中央管理体制，监控中心设置在地面层。 在公共场所、通道重要部位、重要部门安装电视监视系统。 对通行门、房
11、门、出入口通道及电梯等位置对通行对象、通行时间进行有效控制、安装出入口控制及门禁系统。4.1.2 系统功能要求 在建筑物内公共场所、通道重要部位、重要部门安装电视监视系统。 对通行门、房门、出入口通道及电梯等位置对通行对象、通行时间进行有效控制、安装出入口控制及门禁系统。 系统可以方便的添加和减少模块化的设备，使系统很容易被扩展和压缩，控制设备均采用兼容性很好的设备，可与不同厂家的前端产品兼容。 系统的选择应充分考虑设备的标准化和结构化，易于安装调试和日常维护。 系统能支持多个分控键盘，可同时按级别进行优先控制。4.2 综合布线系统4.2.1 综述楼内的信息点按照建筑平面图纸计算。大楼内部的综
12、合布线系统的水平部分采用“超五类布线+光纤布线”系统，其中信息点包括语音、数据两部分，大楼内数据主干采用多芯多模光纤，保证数据的传输速率；语音主干采用3类25对大对数铜缆，保证大楼内语音的传输以及低速数据及今后其他信号的传输。主配线间设置在地下一层的网络机房内。另外每个弱电间均设置一个分配线场地负责管理信息点。将数据、语音分开管理，为今后的管理、使用提供方便。4.2.2 所选产品本系统所选用的产品为美国（PANDUI）。4.2.3 系统方案4.2.3.1 工作区子系统综合布线系统的工作区子系统是由信息插座和延伸到工作区终端设备处的连接电缆及适配器组成。l 信息插座及单孔面板选型所有信息出口均采
13、用六类8位信息模块，面板采用单口或双口面板，端口应带有防尘罩。大楼内信息点连接的水平系统铜缆全部采用超五类非屏蔽双绞线。4.2.3.2 水平布线子系统水平线缆布线时留有一定的冗余，工程设计余量为使用量的10%。水平子系统具体配置详见水平布线子系统配置表。l 线缆选型水平线缆根据要求均选用4对UTP超五类非屏蔽双绞线，该线缆应具有阻燃和无毒性能；水平光缆采用多模光纤，水平缆线的耗量见附表。l 水平线缆的配线路由及敷设方式 部分采用在地面楼板中预埋暗管和部分架设电缆桥架敷设缆线。 水平电缆大部分由每层弱电间引出后，先沿走廊吊顶内的主电缆桥架敷设至各个设有信息点的房间外，再通过钢管沿吊顶敷设至墙面的
14、信息插座内。4.2.3.3 垂直主干子系统l 主干缆线配置垂直干线子系统是指从中心机房配线柜至各个楼层弱电间的布线系统，它提供位于不同楼层的弱电间和配线柜之间及设备间至弱电间配线设备之间多条连接路径。线缆具有阻燃和无毒的性能。4.2.3.4 设备间配置设计系统的主配线间设置在大楼地下一层的网络机房内。l 跳线设置(BD)所有数据RJ45跳线建议全部采用原厂两端的RJ45插头跳线，所有语音跳线建议采用3类一对电缆直接卡接长度按每根3米计算，所有光纤跳线均采用ST接头。4.3 卫星及有线电视系统4.3.1 总体要求为了满足收看有线电视的目的，必须采用双向传输，下行传输有视频、数据和语音，上行数据有数据和语音。有线电视系统终端将在会
