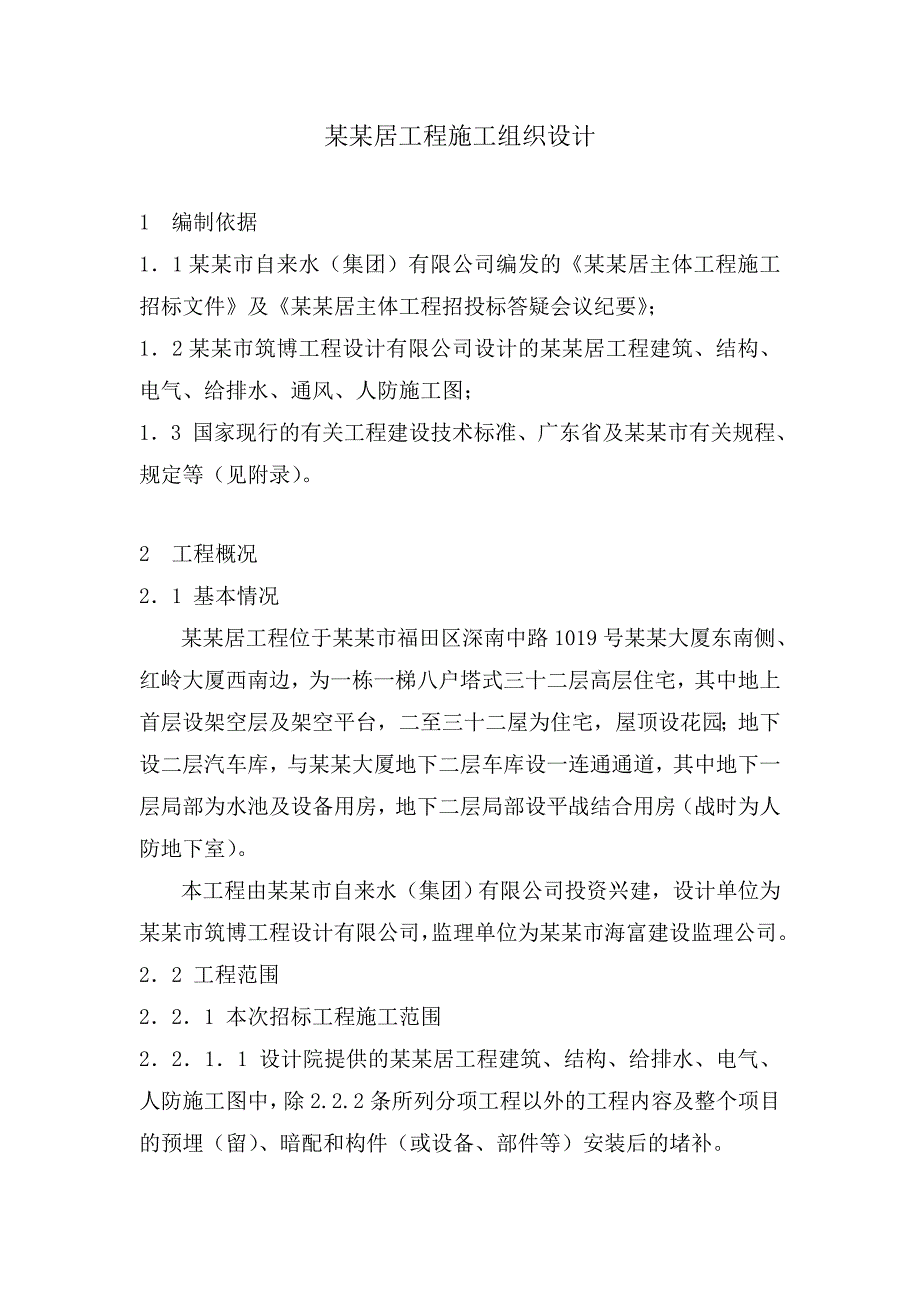

1、施工组织设计实例某某居工程施工组织设计1 编制依据11某某市自来水（集团）有限公司编发的某某居主体工程施工招标文件及某某居主体工程招投标答疑会议纪要；12某某市筑博工程设计有限公司设计的某某居工程建筑、结构、电气、给排水、通风、人防施工图；13 国家现行的有关工程建设技术标准、广东省及某某市有关规程、规定等（见附录）。2 工程概况21 基本情况某某居工程位于某某市福田区深南中路1019号某某大厦东南侧、红岭大厦西南边，为一栋一梯八户塔式三十二层高层住宅，其中地上首层设架空层及架空平台，二至三十二屋为住宅，屋顶设花园；地下设二层汽车库，与某某大厦地下二层车库设一连通通道，其中地下一层局部为水池及

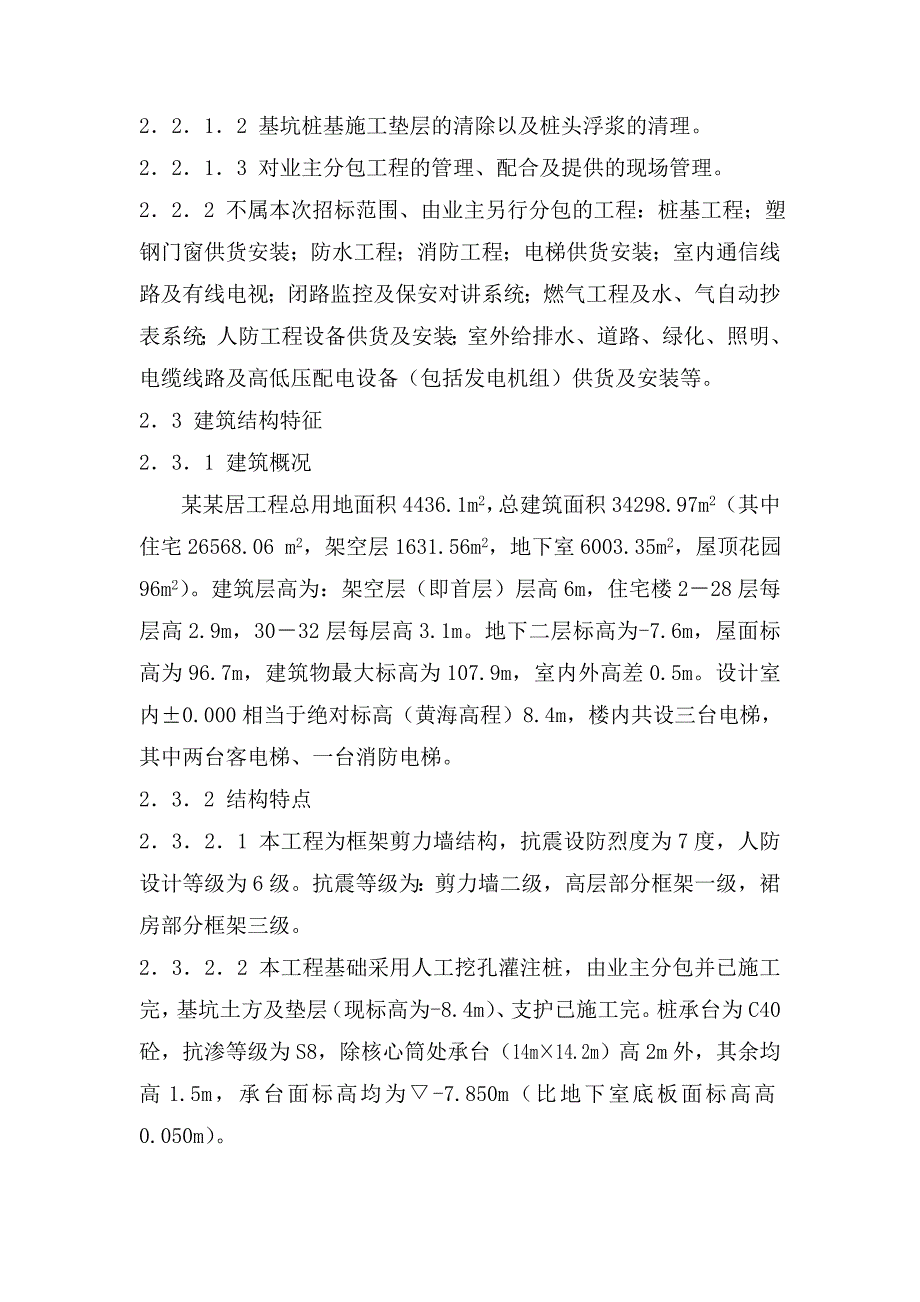

2、设备用房，地下二层局部设平战结合用房（战时为人防地下室）。本工程由某某市自来水（集团）有限公司投资兴建，设计单位为某某市筑博工程设计有限公司，监理单位为某某市海富建设监理公司。22 工程范围221 本次招标工程施工范围2211 设计院提供的某某居工程建筑、结构、给排水、电气、人防施工图中，除2.2.2条所列分项工程以外的工程内容及整个项目的预埋（留）、暗配和构件（或设备、部件等）安装后的堵补。2212 基坑桩基施工垫层的清除以及桩头浮浆的清理。2213 对业主分包工程的管理、配合及提供的现场管理。222 不属本次招标范围、由业主另行分包的工程：桩基工程；塑钢门窗供货安装；防水工程；消防工程；电
3、梯供货安装；室内通信线路及有线电视；闭路监控及保安对讲系统；燃气工程及水、气自动抄表系统；人防工程设备供货及安装；室外给排水、道路、绿化、照明、电缆线路及高低压配电设备（包括发电机组）供货及安装等。23 建筑结构特征231 建筑概况某某居工程总用地面积4436.1m2，总建筑面积34298.97m2（其中住宅26568.06 m2，架空层1631.56m2，地下室6003.35m2，屋顶花园96m2）。建筑层高为：架空层（即首层）层高6m，住宅楼228层每层高2.9m，3032层每层高3.1m。地下二层标高为-7.6m，屋面标高为96.7m，建筑物最大标高为107.9m，室内外高差0.5m。设
4、计室内0.000相当于绝对标高（黄海高程）8.4m，楼内共设三台电梯，其中两台客电梯、一台消防电梯。232 结构特点2321 本工程为框架剪力墙结构，抗震设防烈度为7度，人防设计等级为6级。抗震等级为：剪力墙二级，高层部分框架一级，裙房部分框架三级。2322 本工程基础采用人工挖孔灌注桩，由业主分包并已施工完，基坑土方及垫层（现标高为-8.4m）、支护已施工完。桩承台为C40砼，抗渗等级为S8，除核心筒处承台（14m14.2m）高2m外，其余均高1.5m，承台面标高均为-7.850m（比地下室底板面标高高0.050m）。地下室（包括与某某大厦之间连通通道）底板厚500mm，外侧墙厚400mm，
5、均为C40砼，抗渗等级S8。在塔楼与地上架空平台之间设一道宽0.8m的后浇带，施工详图详见结施02图节点所示。地下室底板、外侧墙壁及室外顶板均做防水层，防水等级为级。2323 在塔楼部分，从地下二层转换层为框支柱，为正方形（10001000）、矩形（800900、12001000、8002500、1200900）及异形断面（最小尺寸600，最大尺寸3100），抗震等级一级，中间为核心筒；沿地下室外墙板及架空平台部分为框架柱，为正方形（500500，一层为圆形D500）、矩形（400600）断面，抗震等级为三级。在塔楼主体结构中，核心筒墙厚200500（连梁b200400，h5001700）；框
6、支梁最大断面尺寸为bh8001800位于转换层（标高为5.570、5.940）；剪力墙厚200300；楼屋面板厚180100。屋顶构架（标高100.170m）断面为bh200500（600），电梯机房底、顶板厚分别为180、120，屋顶水池底、顶板厚分别为200、100，墙板厚150。架空平台板（3.570）厚120。各构件砼强度等级详见结构施工图01结构设计总说明，钢筋均为、级钢。2324 墙体砌筑外墙及需走管线的内墙体采用180厚MU5普通粘土实心砖墙，管道井、厨房、卫生间分隔墙采用120厚MU5普通粘土实心砖墙，地下室内隔墙采用180厚MU7.5普通粘土实心砖墙；房间内隔墙采用140、1
7、90厚砼空心砖块。均采用M5水泥砂浆砌筑。233 建筑装修本工程室内装修详见建施图2房间用料表、材料做法表，外墙面及建筑防水工程详见建施图3建筑防水工程构造做法表及建筑立面图、节点详图。门窗分别选用绿色塑钢框绿色玻璃及钢化玻璃门窗、防火门、防盗门、铝合金百页窗、木门等，详见建施图41、42、43。24给排水工程241 给水工程给水系统有三种供给方式，一部分直接通过市政给水压力供给16层的部分单元，第二部分通过中区生活泵供给，第三部分通过高区生活泵将水送至屋面水箱，供给高楼层住户。水表后室内管采用铝塑复合管暗埋，外墙管明装，采用镀锌管丝接。242 排水工程室内生活排水和雨水采用UPVC管，UPV
8、C胶粘接，排水及雨水管沿外墙敷设，地下室排水通过潜水泵进行压力排水。243 卫生洁均在二次装修时安装。25 通风工程通风工程主要集中在地下室、楼梯间及设备间。地下车库采用机械排水，自然补风及机械送风相结合的通风方式，地下一层自然进风，地下二层机械送风，排风系统平时排风，火警时排烟；地下室设备用房（柴油发电机房、变配电间、水泵房）均设机械送排风系统，其中前有防排烟功能；防烟楼梯间及其前室、合用前室设置机械加压送风的防烟方式，有室送风口为每层均设，平时常闭，火警时由消防控制中心手动，自动开启着火层及上下各一层送风口，送风口与送风机联锁；楼梯间送风为常开型，送风机吸入口设止回阀。某某居常规送风排风工
9、程工程量清单 序号名 称型 号 及 规 格单位数量备 注0.00以下送风排风系统1低噪音混流风机SWF-9 L=32056m/h台1甲方供2低噪音混流风机SWF-7 L=18800m/h台1甲方供3低噪音轴流风机DZ-11-4B L=4000m/h台1甲方供4低噪音轴流风机DZ-11-3C L=1600m/h台1甲方供5低噪音轴流风机DZ-11-4C L=5000m/h台1甲方供6防火阀 900 FFH-6（FD） 70只1乙方供 甲方确认7防火阀 700 FFH-6（FD） 70只1乙方供 甲方确认8风管止回阀900只1乙方供 甲方确认9风管止回阀600只1乙方供 甲方确认10风管止回阀80
10、0只1乙方供 甲方确认11风管止回阀400只1乙方供 甲方确认12铝合金单层百叶风口1200500只5乙方供 甲方确认13铝合金单层百叶风口600500只6乙方供 甲方确认14对开式多叶调节阀T300只1乙方供 甲方确认15对开式多叶调节阀T300只1乙方供 甲方确认16矩形风管 周长2000=1.21817矩形风管 2000周长4000=1.212319圆形风管 直径500=1.2120圆形风管 500直径1120=1.2521防火软接头322橡胶减振垫块2023风机支架10024低噪音壁式轴流风机 900CDT35-11-2.8 L=2000m/h台1甲方供25低噪音壁式轴流风机 900C
11、DT35-11-2.5 L=1000 m/h台1甲方供26橡胶减振垫块827风机支架20028防火软接头126电气安装工程261本工程的电气安装工程包括消防电气及人防电气的基础暗配管等主要施工项目，为高低压两个配电系统。高压配电系统采用环网系统，高压进线电缆YJV10KV、350，分别引自高压开关柜G3、4回路，设计采用了两台干式变压器（SC9630/10、630KVA）；低压配电系统采用单母线分段系统，并设有重要母线段为消防设备、电梯、事故照明等供电。消防设备、电梯等均为双回路供电，末端自投。当市电失电后，变压器进线开关自动断开，采用柴油发电机组在15秒内自起动，经切换柜继续向重要负荷供电；
12、当有火警信号时，由消防控制系统自动将大楼内外消防电源切除。当市电恢复时，经过110秒确认时间，发电机受电开关自动断开，变压器进线开关自动合闸。262 低压开关柜均采用上出线，各柜的引出电缆均沿桥架明敷设至强电竖井各层的配电箱。各种用途的照明配电干线均采用电缆沿地下室电缆桥架及配电竖井明敷，消防设备干线采用NHVV耐火电力电缆或NHKVV，耐火控制电缆及其他设备干线采用ZRVV1.0，阻燃电力电缆或KVV控制电缆、电力电缆（或导线）穿钢管或沿阻燃线槽在吊顶内明敷或在墙板内暗敷。照明支线采用NHBV、BV导线穿阻燃PVC管或沿阻燃线槽在吊顶内明敷。263 防雷与接地系统：本工程建筑设计考虑为一级防
13、雷建筑物，设计采用12镀锌圆钢作避雷带，利用柱内不少于二根主筋做引下线，必须将主筋通长焊接、连通，利用桩基做自然接地体，焊接时需与承台内钢筋焊接连通形成一个整体，接地电阻不大于1欧姆。27施工工期招标文件要求的计划开竣工日期为2000年3月26日2001年5月30日，总工期为430（日历）天。除业主原因或不可抗力因素外，工期不做任何调整，实际开工日期以开工通知为准。3 施工部署31 项目管理模式 近年来，我公司大力推行项目法施工，认真贯彻实施ISO9000系列标准，并于1996年获得中建协质量体系认证中心颁发的ISO9002质量体系认证证书，在项目管理及质量体系运行方面积累了较丰富的实践经验，提高了企业管理水平，提高了工程投资效益，取得了良好的社会信誉。在该工程项目施工中，我公司仍将实行责权利明确一致的项目法施工管理模式，并严格按照ISO9002国际标准运行。项目经理由公司授权委派，代表公司全面履行与业主签订的工程承包合同。项目经理负责组建一个精干高效的工程项目部，在项目上贯彻执行公司的质量方针：“信守合同，保证质量，优质服务，为业主提供满意的建设公司产品。”项目部对人、财、物等各项资源实行动态管理，对施工各环节的工作进行全方位跟踪控制。
