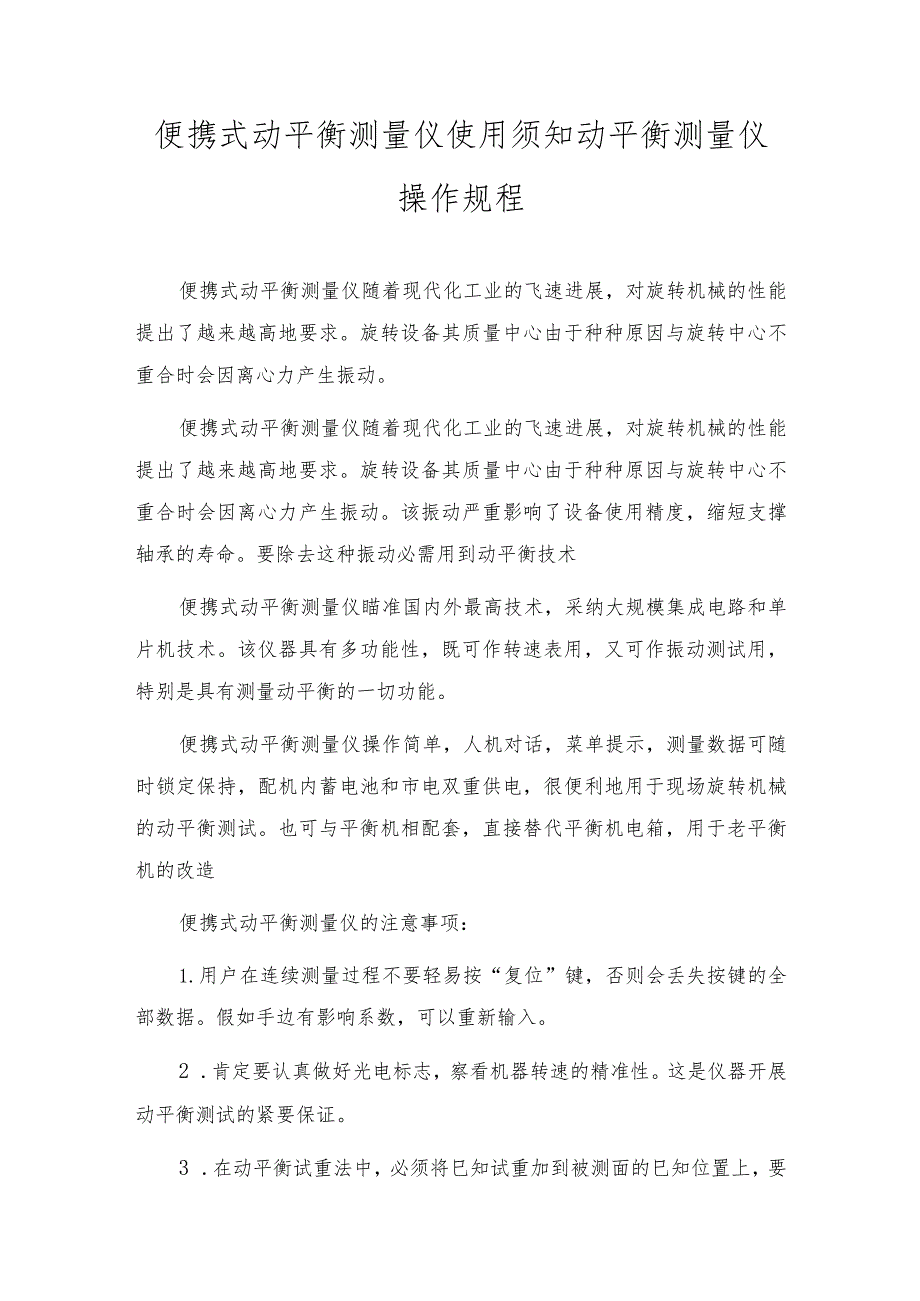

1、便携式动平衡测量仪使用须知动平衡测量仪操作规程便携式动平衡测量仪随着现代化工业的飞速进展，对旋转机械的性能提出了越来越高地要求。旋转设备其质量中心由于种种原因与旋转中心不重合时会因离心力产生振动。便携式动平衡测量仪随着现代化工业的飞速进展，对旋转机械的性能提出了越来越高地要求。旋转设备其质量中心由于种种原因与旋转中心不重合时会因离心力产生振动。该振动严重影响了设备使用精度，缩短支撑轴承的寿命。要除去这种振动必需用到动平衡技术便携式动平衡测量仪瞄准国内外最高技术，采纳大规模集成电路和单片机技术。该仪器具有多功能性，既可作转速表用，又可作振动测试用，特别是具有测量动平衡的一切功能。便携式动平衡测量

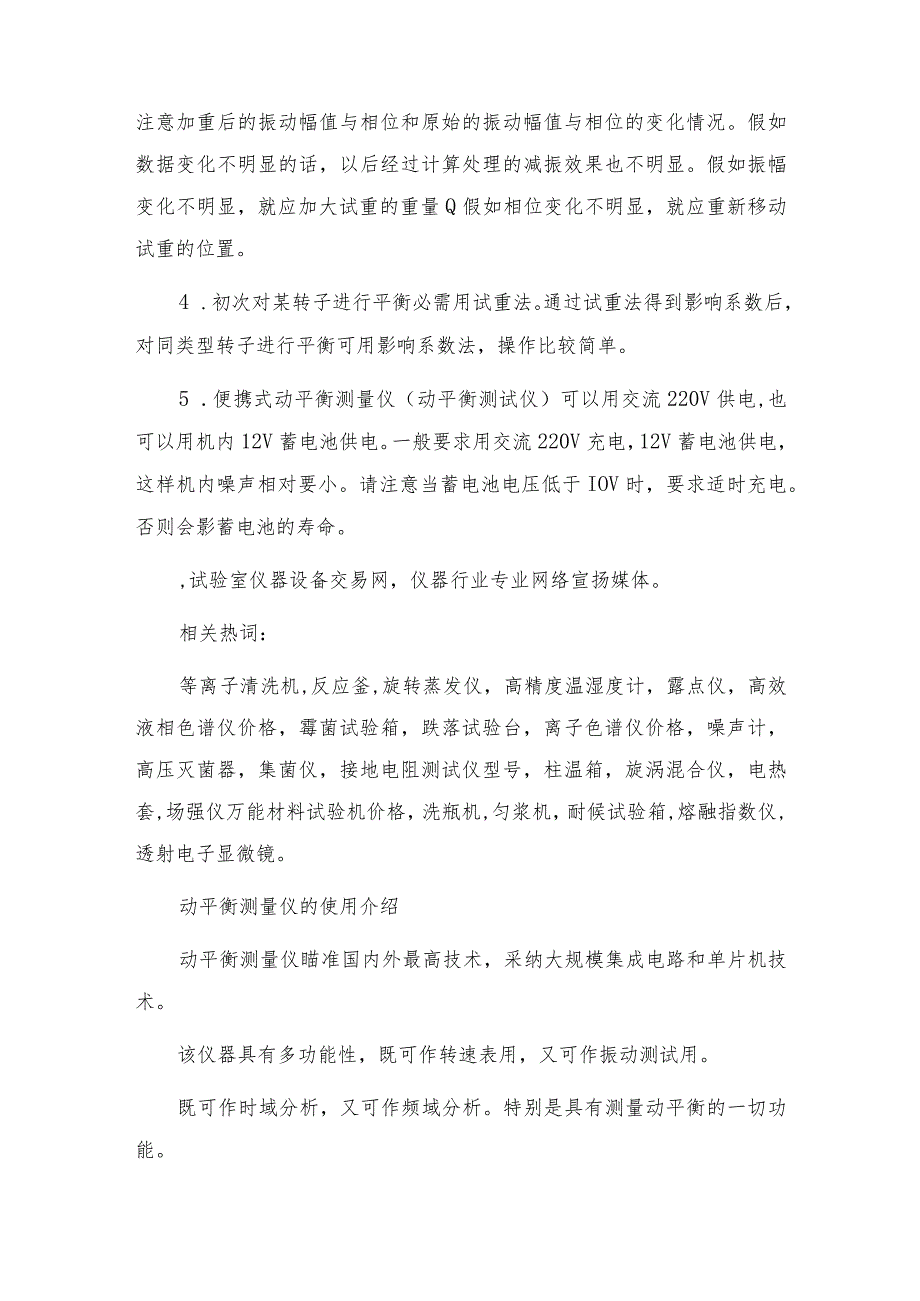

2、仪操作简单，人机对话，菜单提示，测量数据可随时锁定保持，配机内蓄电池和市电双重供电，很便利地用于现场旋转机械的动平衡测试。也可与平衡机相配套，直接替代平衡机电箱，用于老平衡机的改造便携式动平衡测量仪的注意事项：1.用户在连续测量过程不要轻易按“复位”键，否则会丢失按键的全部数据。假如手边有影响系数，可以重新输入。2 .肯定要认真做好光电标志，察看机器转速的精准性。这是仪器开展动平衡测试的紧要保证。3 .在动平衡试重法中，必须将巳知试重加到被测面的巳知位置上，要注意加重后的振动幅值与相位和原始的振动幅值与相位的变化情况。假如数据变化不明显的话，以后经过计算处理的减振效果也不明显。假如振幅变化不明
3、显，就应加大试重的重量Q假如相位变化不明显，就应重新移动试重的位置。4 .初次对某转子进行平衡必需用试重法。通过试重法得到影响系数后，对同类型转子进行平衡可用影响系数法，操作比较简单。5 .便携式动平衡测量仪（动平衡测试仪）可以用交流220V供电,也可以用机内12V蓄电池供电。一般要求用交流220V充电，12V蓄电池供电，这样机内噪声相对要小。请注意当蓄电池电压低于IOV时，要求适时充电。否则会影蓄电池的寿命。,试验室仪器设备交易网，仪器行业专业网络宣扬媒体。相关热词：等离子清洗机,反应釜,旋转蒸发仪，高精度温湿度计，露点仪，高效液相色谱仪价格，霉菌试验箱，跌落试验台，离子色谱仪价格，噪声计，

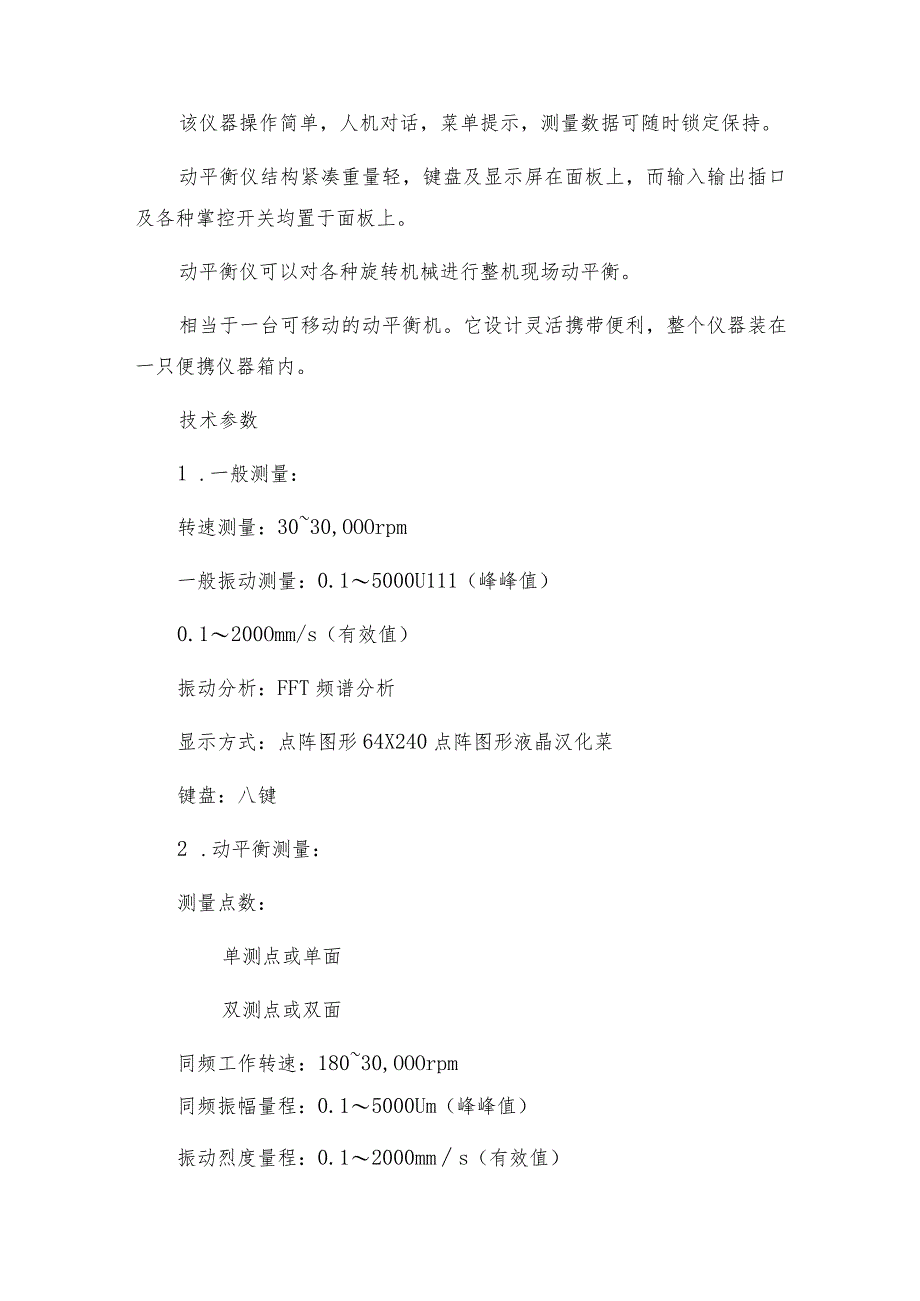

4、高压灭菌器，集菌仪，接地电阻测试仪型号，柱温箱，旋涡混合仪，电热套,场强仪万能材料试验机价格，洗瓶机,匀浆机，耐候试验箱,熔融指数仪,透射电子显微镜。动平衡测量仪的使用介绍动平衡测量仪瞄准国内外最高技术，采纳大规模集成电路和单片机技术。该仪器具有多功能性，既可作转速表用，又可作振动测试用。既可作时域分析，又可作频域分析。特别是具有测量动平衡的一切功能。该仪器操作简单，人机对话，菜单提示，测量数据可随时锁定保持。动平衡仪结构紧凑重量轻，键盘及显示屏在面板上，而输入输出插口及各种掌控开关均置于面板上。动平衡仪可以对各种旋转机械进行整机现场动平衡。相当于一台可移动的动平衡机。它设计灵活携带便利，整个
5、仪器装在一只便携仪器箱内。技术参数1 .一般测量：转速测量：3030,OOOrpm一般振动测量：0.15000U111（峰峰值）0.1200Omm/s（有效值）振动分析：FFT频谱分析显示方式：点阵图形64X240点阵图形液晶汉化菜键盘：八键2 .动平衡测量：测量点数：单测点或单面双测点或双面同频工作转速：18030,OOOrpm同频振幅量程：0.15000Um（峰峰值）振动烈度量程：0.12000mms（有效值）相位精度：0-3601去除不平衡率：295%注：1）选用超低频磁电传感器或电涡流传感器测量振动信号时可使同频工作转速降至60转/分。2）当使用一般磁电式速度传感器时，由于传感器自身的
6、限制；最低频率5Hz既300转/分，振动位移的峰一峰值最大仅能测量1000mo如需要更大的位移量程则需定做特制的磁电式速度传感器。设备使用系统连接及传感器安装使用霍尔传速传感器应接到仪器面板上的光电输入插座上（要注意四芯插座插头上凹凸位置）。使用霍尔传感器时，应先在皮带轮或轴平面上放好小磁钢；作为零相位标志，用磁力表座将霍尔传感器固定，并正对着磁钢标志，间隙大约3IOnIm之间。通上电以后，霍尔传感器正对着磁钢时，霍尔传感器上指示灯亮，离开时指示灯亮灭。在转子低频转动时霍尔传感器指示灯在不停的闪亮，面板上光电指示灯也在不停的闪亮。屏幕上有相对稳定转速显示。这说明传霍尔感器有转速脉冲输出，否则要
7、调整一下霍尔传感器与磁钢的距离。安置小磁钢注意事项：1.磁钢有正反二面区分。没有园圈记号朝外，对着霍尔传感器,否则会没有输出。2 .为了加添磁钢吸力，磁钢可以安置平面上。3 .当设备转子高速运转时，为了防止磁钢因离心力飞出，请用502胶沿磁钢四周滴一圈。请注意安全。小磁钢有肯定的附加重量。在做小转子动平衡试验时，或动平衡精度要求很高时，不允许有肯定的附加重量，请用光电传速传感器。相比光电传速传感器，霍尔传速感器测量转速的范围很广，抗外部环境干扰本领强，现场安装简单。使用光电传感器时，应先在转轴上作好光电标志，用磁力表座将光电传感固定在该标志上方；使光电传感器光敏器件正对光电标志，间隙520mm之间。将光电传感器对准旋转的转子上的光标纸，注意察看光电传感器上的桔黄色的发光管（动作指示灯），动作指示灯正常接收到反射信号时应不停的闪亮。调整光电传感器上的灵敏度旋钮，使动作指示灯在不停的闪亮,此时屏幕上才有相对稳定转速显示。这说明光电传感器有转速脉冲输出，否则要调整一下光电传感器距离或重作光电标志。光电传感器使用的光电标志通常为黑/白标记，将轴表面擦干净后用黑漆或黑色胶布全部涂黑；再用剪刀剪一块锡纸或不干胶反光带贴在其上，反光带的宽度应视转轴直径而定，大直径转轴标志要宽一些。光电标志好坏直接影响测量效果，所以光电标志应黑白分明，边缘齐整,用微珠反光带效果可以。
