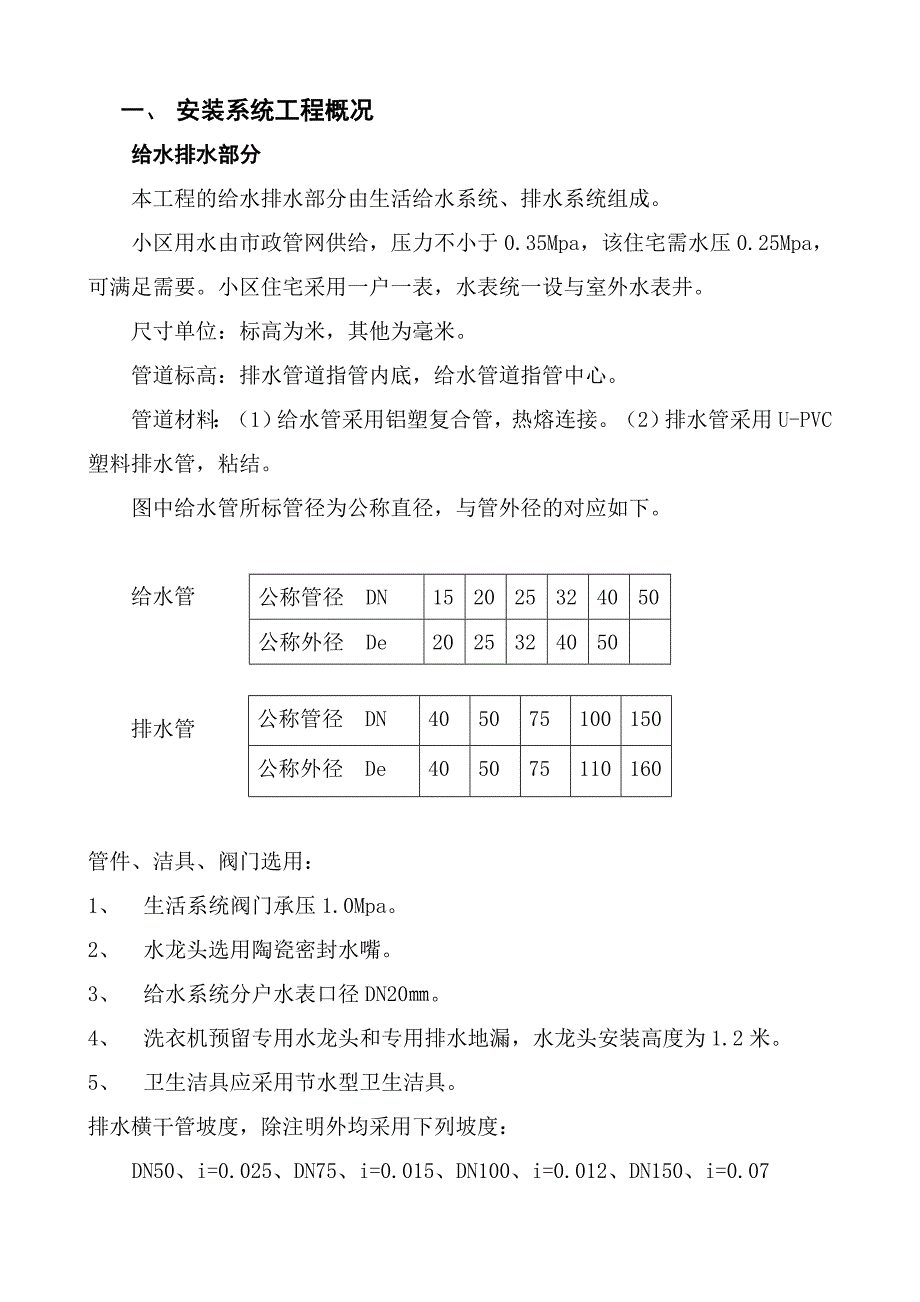

1、一、 安装系统工程概况给水排水部分本工程的给水排水部分由生活给水系统、排水系统组成。小区用水由市政管网供给，压力不小于0.35Mpa，该住宅需水压0.25Mpa，可满足需要。小区住宅采用一户一表，水表统一设与室外水表井。尺寸单位：标高为米，其他为毫米。管道标高：排水管道指管内底，给水管道指管中心。管道材料：（1）给水管采用铝塑复合管，热熔连接。（2）排水管采用U-PVC塑料排水管，粘结。图中给水管所标管径为公称直径，与管外径的对应如下。公称管径 DN152025324050公称外径 De2025324050给水管公称管径 DN405075100150公称外径 De405075110160 排水

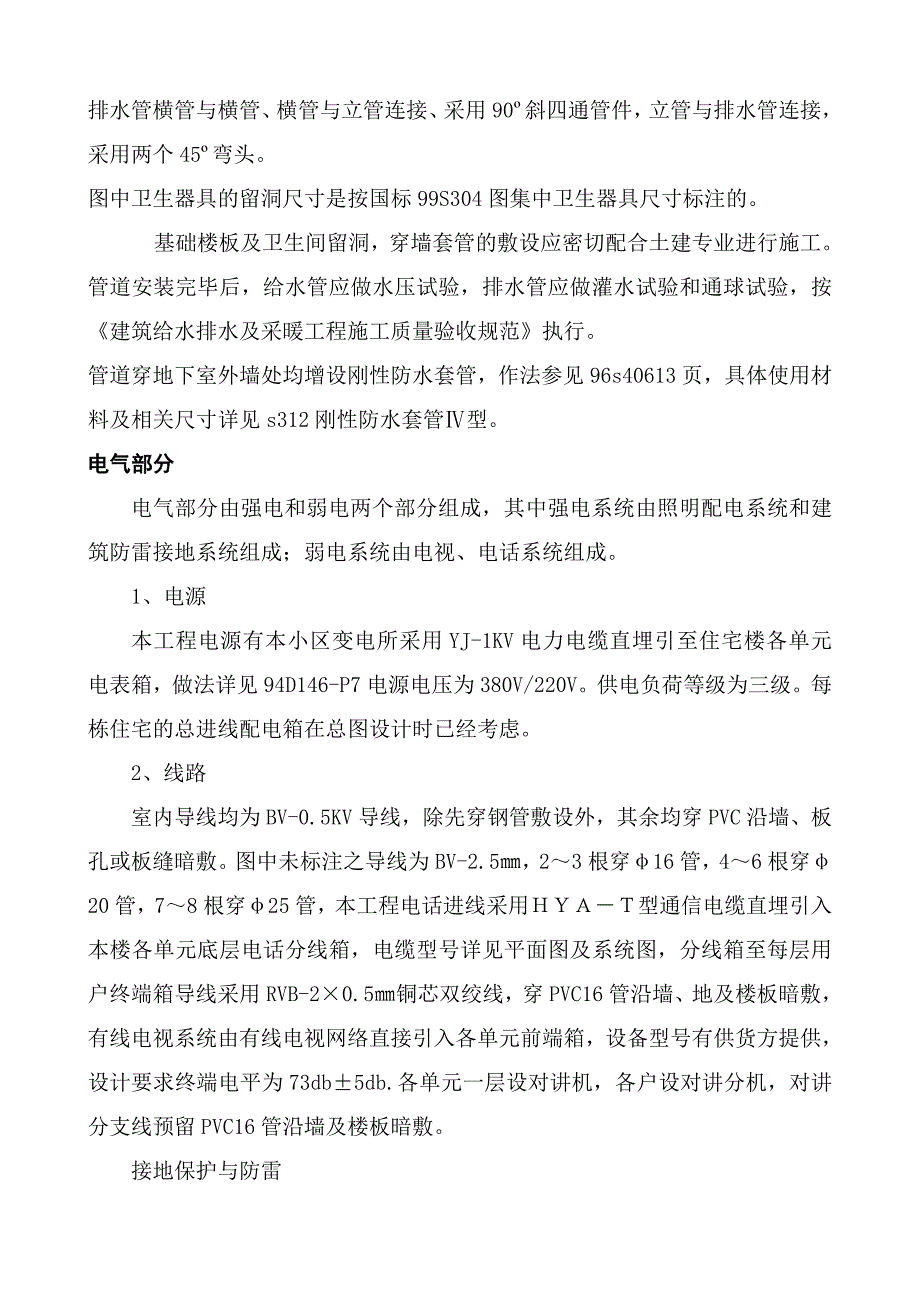

2、管管件、洁具、阀门选用：1、 生活系统阀门承压1.0Mpa。2、 水龙头选用陶瓷密封水嘴。3、 给水系统分户水表口径DN20。4、 洗衣机预留专用水龙头和专用排水地漏，水龙头安装高度为1.2米。5、 卫生洁具应采用节水型卫生洁具。排水横干管坡度，除注明外均采用下列坡度：DN50、i=0.025、DN75、i=0.015、DN100、i=0.012、DN150、i=0.07排水管横管与横管、横管与立管连接、采用90斜四通管件，立管与排水管连接，采用两个45弯头。图中卫生器具的留洞尺寸是按国标99S304图集中卫生器具尺寸标注的。基础楼板及卫生间留洞，穿墙套管的敷设应密切配合土建专业进行施工。管道
3、安装完毕后，给水管应做水压试验，排水管应做灌水试验和通球试验，按建筑给水排水及采暖工程施工质量验收规范执行。管道穿地下室外墙处均增设刚性防水套管，作法参见96s40613页，具体使用材料及相关尺寸详见s312刚性防水套管型。电气部分电气部分由强电和弱电两个部分组成，其中强电系统由照明配电系统和建筑防雷接地系统组成；弱电系统由电视、电话系统组成。1、电源本工程电源有本小区变电所采用YJ-1KV电力电缆直埋引至住宅楼各单元电表箱，做法详见94D146-P7电源电压为380V/220V。供电负荷等级为三级。每栋住宅的总进线配电箱在总图设计时已经考虑。2、线路室内导线均为BV-0.5KV导线，除先穿钢

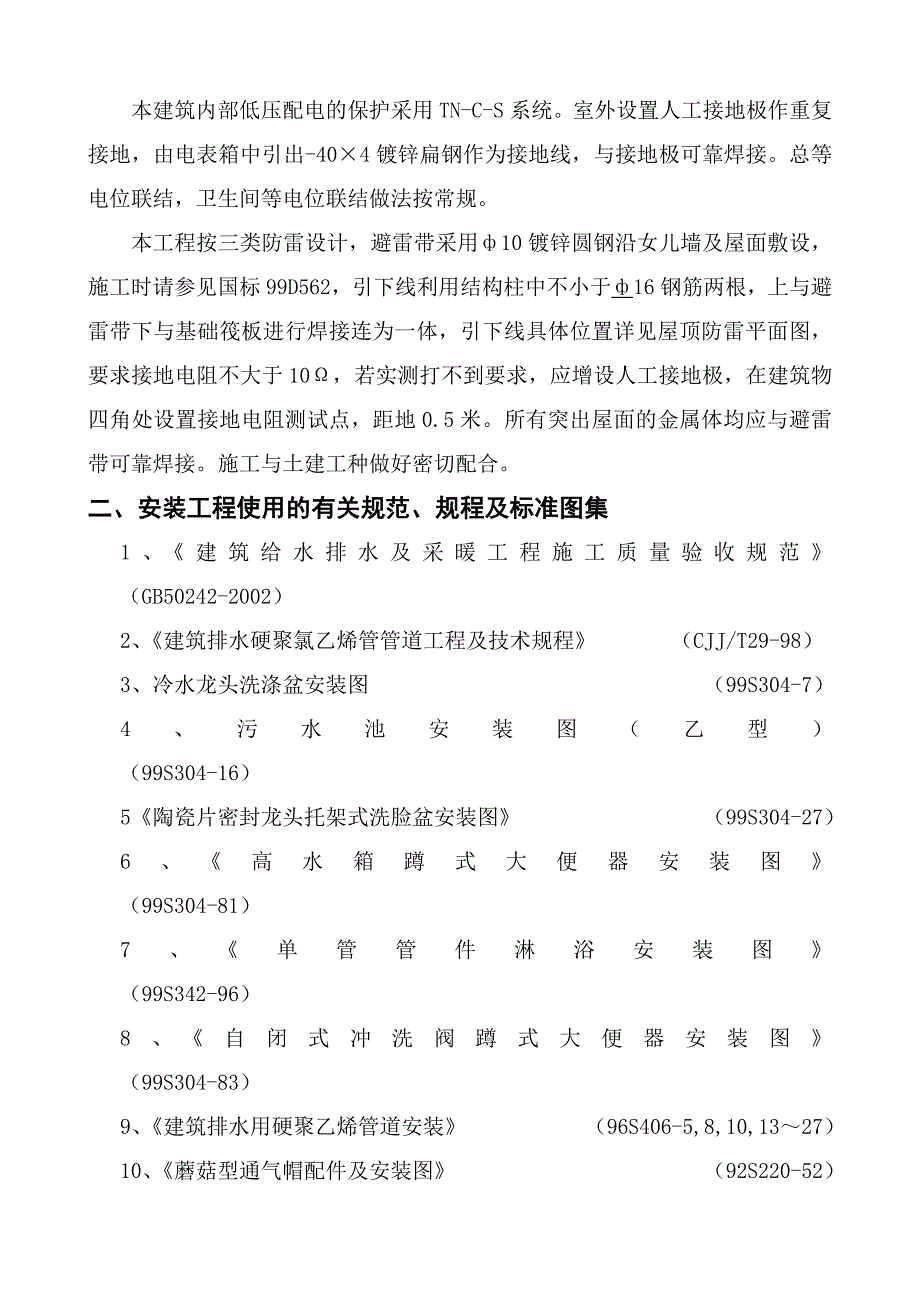

4、管敷设外，其余均穿PVC沿墙、板孔或板缝暗敷。图中未标注之导线为BV-2.5，23根穿16管，46根穿20管，78根穿25管，本工程电话进线采用型通信电缆直埋引入本楼各单元底层电话分线箱，电缆型号详见平面图及系统图，分线箱至每层用户终端箱导线采用RVB-20.5铜芯双绞线，穿PVC16管沿墙、地及楼板暗敷，有线电视系统由有线电视网络直接引入各单元前端箱，设备型号有供货方提供，设计要求终端电平为73db5db.各单元一层设对讲机，各户设对讲分机，对讲分支线预留PVC16管沿墙及楼板暗敷。接地保护与防雷本建筑内部低压配电的保护采用TN-C-S系统。室外设置人工接地极作重复接地，由电表箱中引出-40
5、4镀锌扁钢作为接地线，与接地极可靠焊接。总等电位联结，卫生间等电位联结做法按常规。本工程按三类防雷设计，避雷带采用10镀锌圆钢沿女儿墙及屋面敷设，施工时请参见国标99D562，引下线利用结构柱中不小于16钢筋两根，上与避雷带下与基础筏板进行焊接连为一体，引下线具体位置详见屋顶防雷平面图，要求接地电阻不大于10，若实测打不到要求，应增设人工接地极，在建筑物四角处设置接地电阻测试点，距地0.5米。所有突出屋面的金属体均应与避雷带可靠焊接。施工与土建工种做好密切配合。二、安装工程使用的有关规范、规程及标准图集1、建筑给水排水及采暖工程施工质量验收规范 （GB50242-2002）2、建筑排水硬聚氯乙
6、烯管管道工程及技术规程 （CJJ/T29-98）3、冷水龙头洗涤盆安装图 （99S304-7）4、污水池安装图（乙型） （99S304-16）5陶瓷片密封龙头托架式洗脸盆安装图 （99S304-27）6、高水箱蹲式大便器安装图 （99S304-81）7、单管管件淋浴安装图 （99S342-96）8、自闭式冲洗阀蹲式大便器安装图 （99S304-83）9、建筑排水用硬聚乙烯管道安装 （96S406-5,8,10,1327）10、蘑菇型通气帽配件及安装图 （92S220-52）11、洗衣机插口地漏算子构造及零星构件图 （92S200-38）12、建筑排水用硬聚氯乙烯（PVC-U）管道安装96S40
7、6 （02S404-18）13、S312刚性防水套管部分 电气部分1、等电位联结安装 （97SD567）2、接地装置安装 （86D563）3、建筑物防雷设施安装 （99D562）4、常用低压设备安装 （90D367）5、35KV及以下电缆敷设 （94D164）6、建筑电气工程施工质量验收规范 GB50303-2002三、各分部分项工程主要工艺流程给水管道安装工艺流程：安装准备预制加工干管安装立管安装支管安装管道试压管道保温管道冲洗安装准备：认真熟悉图纸，根据施工方案决定的施工方法和技术交底的具体措施做好准备工作。参看有专业设备图和装修建筑图，核对各种管道的坐标、标高是否有交叉，管道排列所用空间
8、是否合理。有问题及时与设计和有关人员研究解决，办好变更洽商记录。预制加工：按设计图纸画出管道分路、管径、变径、预留管口，阀门位置等施工草图，在实际安装的结构位置做上标记，按标记分段量出实际安装的准确尺寸，记录在施工草图上，然后按草图测得的尺寸预制加工（断管、上零件、调直、校对。按管段分组编号）。干管安装：1、给水管道安装：在干管安装前清扫管膛，找平找直后，将管道固定。管道拐弯和始端处应支撑牢固，防止始端轴向移动，所有管口随时封堵好。2、给水管安装：安装时一般从总进入口开始操作，总进口端头加好临时丝堵以备试压用，把预制完的管道运到安装部位按编号依次排开。安装前清扫管膛，丝扣连接管道抹上铅油缠好麻
9、，用管钳按编号依次上紧，丝扣外露2至3扣，安装完后找直找正，复核甩口的位置、方向及变径无误。清除麻头，所有管口要加好临时丝堵。1 管道的穿墙处均按设计要求加好套管及固定支架，按规定做好预拉伸，待管道固定卡件安装完毕后，除去预拉伸的支撑物，调整好坡度，翻身处高点要有放风、低点有泄水装置。2 管道安装完先做水压试验，无渗漏。立管安装：1、立管明装：整个卫生间从上到下吊通线，预留洞修正后，将预制好的立管按编号分层排开，顺序安装，对好调直时的印记，校核预留甩口的高、方向是否正确。支管甩口均加好临时丝堵立管截门安装朝向应便于操作和修理。安装完后用线坠吊直找正，配合土建堵好楼板洞。支管安装：1、支管明装：
10、将预制好的支管从立管甩口依次逐段进行安装，有截门应将截门盖卸下再安装，根据管道长度适当加好临时固定卡，核定不同卫生器具的预留口高度、位置是否正确，找平找正后栽支管卡件，去掉临时固定卡，上好临时丝堵。支管如装有水表先装上连接管，试压后在交工前拆下连接管，安装水表。2、支管暗装：确定支管高度后画线定位，找平找正定位后用勾钉固定。卫生器具的预留口要做在明处，加好丝堵。管道试压：铺设、暗装、保温的给水管道在隐蔽前做好单项水压试验。管道系统安装完后进行综合水压试验。水压试验时放净空气，充满水后进行加压，当压力升到规定要求时停止加压，进行检查，如各接口和阀门均无渗漏，持续到规定时间，观察其压力下降在允许范
11、围内，通知有关人员验收，办理交接手续。然后把水泄净，被破损的外露丝扣处做好防腐处理，再进行隐蔽工作。管道冲洗：管道在试压完成后即可做冲洗，冲洗应用自来水连续进行，应保证有充足的流量。冲洗合格后办理验收手续。质量标准主控项目：1、隐蔽管道和给水系统的水压试验结果必须符合设计要求和施工规范规定。检验方法：检查系统或分区（段）试验记录。2、管道及管道支座（墩）严禁铺设在冻土和未经处理的松土上。检验方法：观察或检查隐蔽工程记录。3、给水系统竣工后或交付使用前，必须进行吹洗。检查方法：检查吹洗记录。一般项目：1、管道坡度的正负偏差符合设计要求。检查方法：用水准仪（水平尺）拉线和尺量检查或检查隐蔽工程记录
12、。2、管道支（吊、托）架及管座（墩）的安装应构造正确，埋设平正牢固，排列整齐。支架与管道接触紧密。检查方法：观察或用手扳检查。3、阀门安装：阀门安装前应按GB50242-2002第3.2.4、3.2.5条进行水压试验，合格后方可使用。型号、规格、耐压和严密性试验符合设计要求和施工规范规定。位置、进出口方向正确，连接牢固、紧密，启闭灵活，朝向合理，表面洁净。检查方法：手扳检查和检查出厂合格证、试验单。4、埋地管道的材质和结构符合设计要求和施工规范规定，卷材与管道以及各层卷材间粘贴牢固，表面平整，无皱折、空鼓、滑移和封口不严等缺陷。检查方法：观察或切开防腐层检查。检查方法：观察检查。给水管道安装的
13、允许偏差见下表：项次项目允许偏差（）1水平管道纵、横方向弯曲复合管直段（25m以上）起点终点40302标高复合管埋地50敷设在沟内或架空303坐标复合管埋地100敷设在沟内或架空40成品保护1、安装好的管道不得用做支撑或放脚手板，不得踏压，其支托卡架不得做为其它用途的受力点。2、截门的手轮在安装时应卸下，交工前统一安装完好。3、水表应有保护措施，为防止损坏，可统一安装完好。排水管道安装工艺流程：安装准备预制加工干管安装立管安装卡件固定封口堵洞闭水试验通水试验预制加工：根据图纸要求并结合实际情况，按预留口位置测量尺寸，绘制加工草图。根据草图量好管道尺寸，进行断管。断口要平齐，用铣刀或刮刀除掉断口内外飞刺，外棱铣出15角。粘接前应对承插口先插入试验，不得全部插入，一般为承口的34深度。试插合格后，用棉布将承插口需粘接部位的水分、灰尘擦拭干净。如有油污需用丙酮除掉。用毛刷涂抹粘接剂，先涂抹承口后涂抹插口，随即用力垂直插入，插入粘接时将插口稍作转动，以利粘接剂分布均匀，约30s至1min即可粘接牢固。粘牢后立即将溢出的粘接剂擦拭干净。多口粘连时应注意预留口方向。干管安装：首先根据设计图纸要求的坐标、标高预留槽洞或预埋套管。埋入地下时，按设计坐标、标高、坡向、坡度开挖槽沟并夯实。采用托吊管安装时应按设计坐标、标高、坡向做好托、吊架。施工条件具备时，将预制加工好的管段，按编号运至安装部位进
