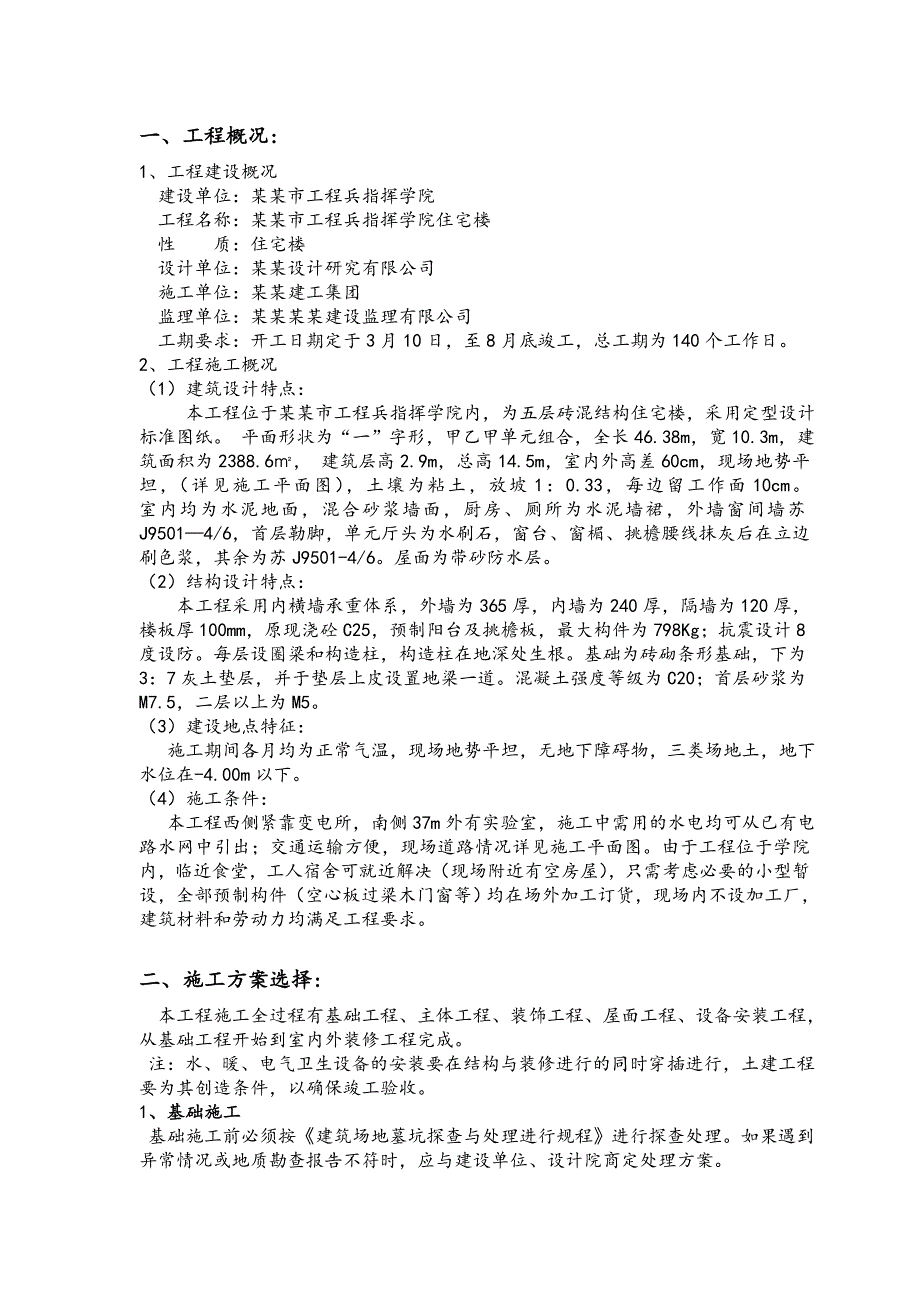

施工组织课程设计3.doc_第1页
第1页 / 共19页

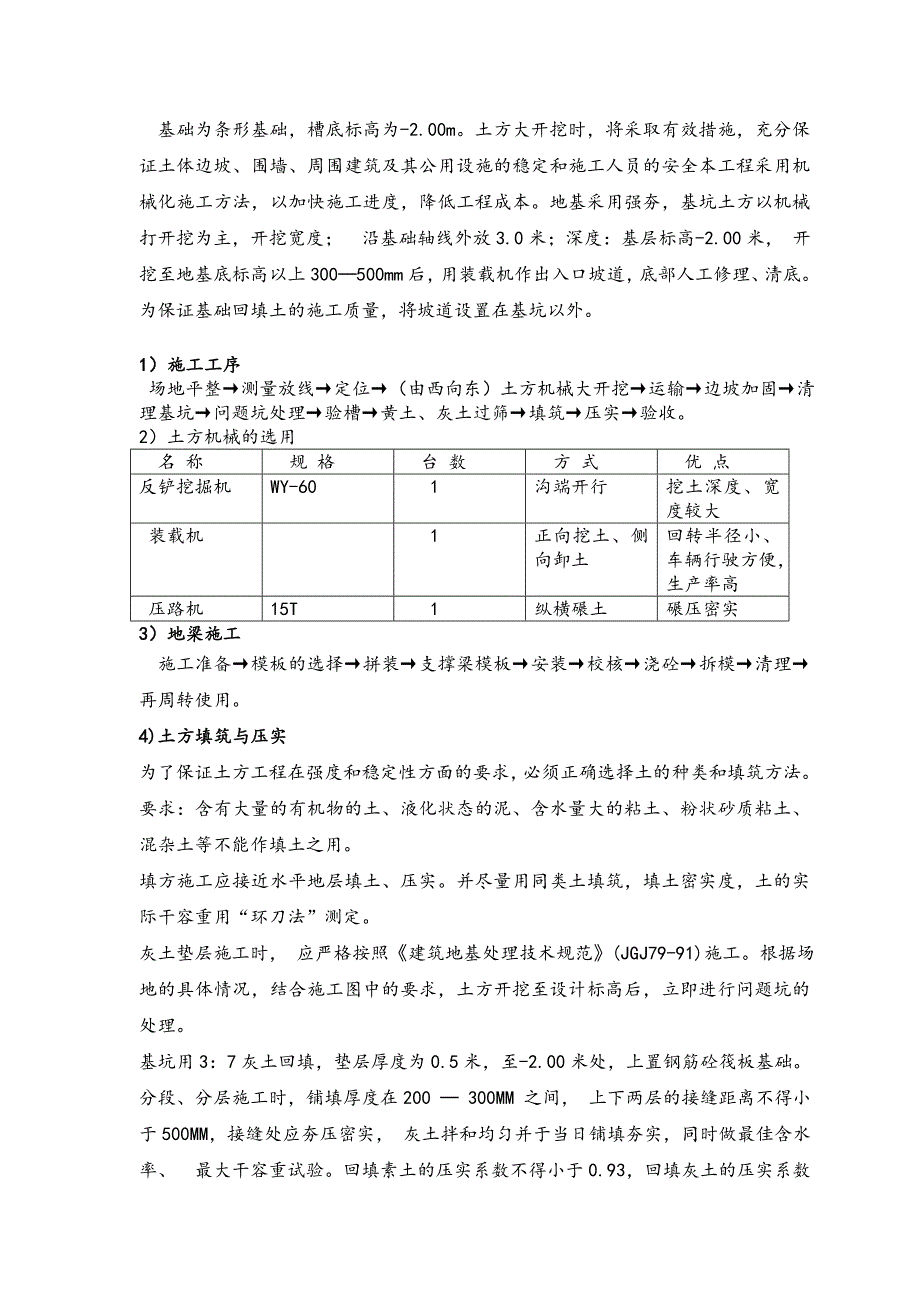

施工组织课程设计3.doc_第2页
第2页 / 共19页

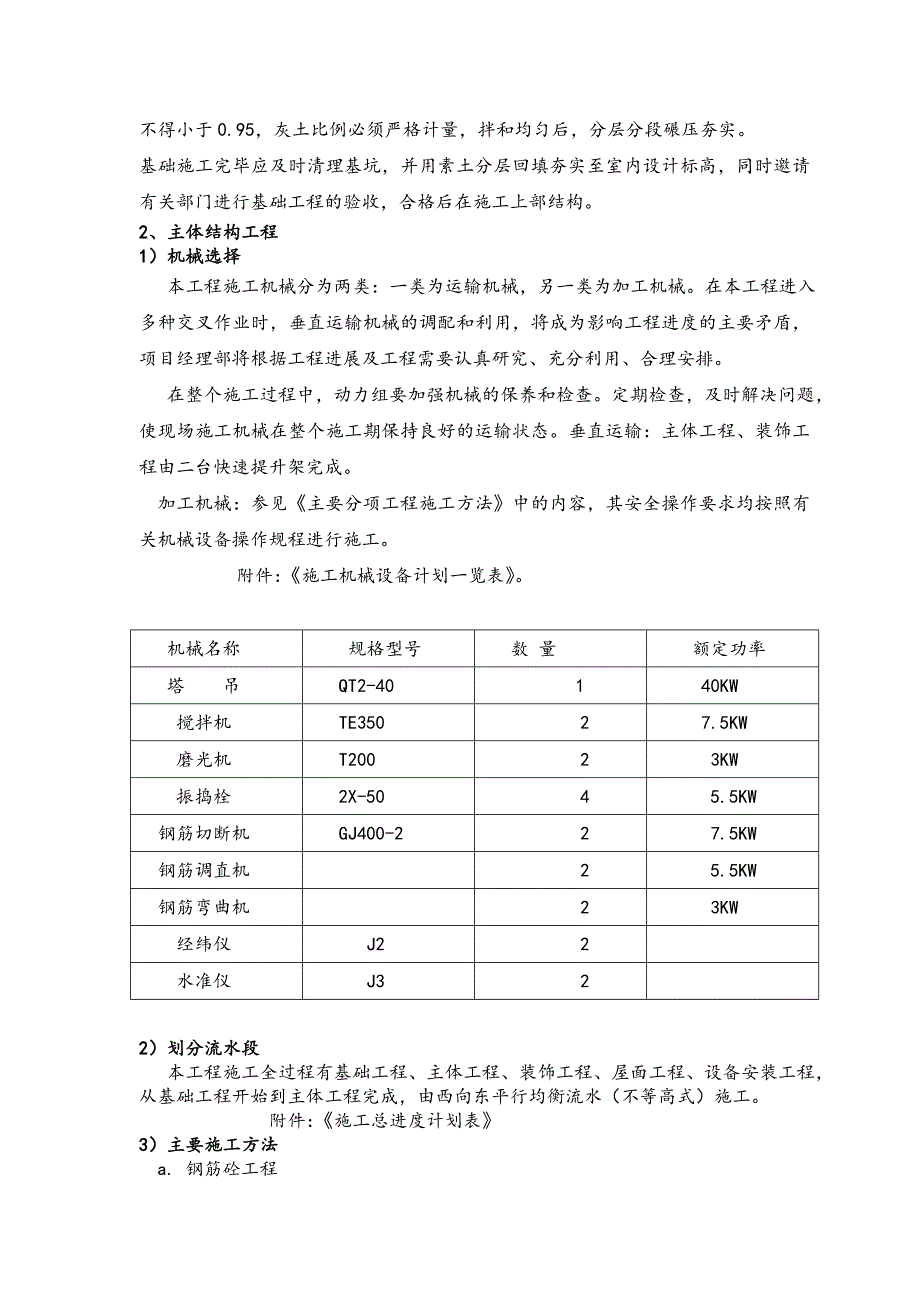

施工组织课程设计3.doc_第3页
第3页 / 共19页
施工组织课程设计3.doc_第4页
第4页 / 共19页
施工组织课程设计3.doc_第5页
第5页 / 共19页
施工组织课程设计3.doc_第6页
第6页 / 共19页
施工组织课程设计3.doc_第7页
第7页 / 共19页
施工组织课程设计3.doc_第8页
第8页 / 共19页
施工组织课程设计3.doc_第9页
第9页 / 共19页
施工组织课程设计3.doc_第10页
第10页 / 共19页
亲,该文档总共19页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《施工组织课程设计3.doc》由会员分享,可在线阅读,更多相关《施工组织课程设计3.doc(19页珍藏版)》请在第壹文秘上搜索。

1、一、 工程概况:1、工程建设概况 建设单位:某某市工程兵指挥学院 工程名称:某某市工程兵指挥学院住宅楼 性 质:住宅楼 设计单位:某某设计研究有限公司 施工单位:某某建工集团 监理单位:某某某某建设监理有限公司 工期要求:开工日期定于3月10日,至8月底竣工,总工期为140个工作日。2、工程施工概况(1) 建筑设计特点: 本工程位于某某市工程兵指挥学院内,为五层砖混结构住宅楼,采用定型设计标准图纸。 平面形状为“一”字形,甲乙甲单元组合,全长46.38m,宽10.3m,建筑面积为2388.6, 建筑层高2.9m,总高14.5m,室内外高差60cm,现场地势平坦,(详见施工平面图),土壤为粘土,

2、放坡1:0.33,每边留工作面10cm。 室内均为水泥地面,混合砂浆墙面,厨房、厕所为水泥墙裙,外墙窗间墙苏J95014/6,首层勒脚,单元厅头为水刷石,窗台、窗楣、挑檐腰线抹灰后在立边刷色浆,其余为苏J9501-4/6。屋面为带砂防水层。(2)结构设计特点:本工程采用内横墙承重体系,外墙为365厚,内墙为240厚,隔墙为120厚,楼板厚100mm,原现浇砼C25,预制阳台及挑檐板,最大构件为798Kg;抗震设计8度设防。每层设圈梁和构造柱,构造柱在地深处生根。基础为砖砌条形基础,下为3:7灰土垫层,并于垫层上皮设置地梁一道。混凝土强度等级为C20;首层砂浆为M7.5,二层以上为M5。(3)

3、建设地点特征: 施工期间各月均为正常气温,现场地势平坦,无地下障碍物,三类场地土,地下水位在-4.00m以下。(4) 施工条件: 本工程西侧紧靠变电所,南侧37m外有实验室,施工中需用的水电均可从已有电路水网中引出;交通运输方便,现场道路情况详见施工平面图。由于工程位于学院内,临近食堂,工人宿舍可就近解决(现场附近有空房屋),只需考虑必要的小型暂设,全部预制构件(空心板过梁木门窗等)均在场外加工订货,现场内不设加工厂,建筑材料和劳动力均满足工程要求。二、 施工方案选择: 本工程施工全过程有基础工程、主体工程、装饰工程、屋面工程、设备安装工程,从基础工程开始到室内外装修工程完成。 注:水、暖、电

4、气卫生设备的安装要在结构与装修进行的同时穿插进行,土建工程 要为其创造条件,以确保竣工验收。1、基础施工 基础施工前必须按建筑场地墓坑探查与处理进行规程进行探查处理。如果遇到异常情况或地质勘查报告不符时,应与建设单位、设计院商定处理方案。 基础为条形基础,槽底标高为-2.00m。土方大开挖时,将采取有效措施,充分保证土体边坡、围墙、周围建筑及其公用设施的稳定和施工人员的安全本工程采用机械化施工方法,以加快施工进度,降低工程成本。地基采用强夯,基坑土方以机械打开挖为主,开挖宽度; 沿基础轴线外放3.0米;深度:基层标高-2.00米, 开挖至地基底标高以上300500mm后,用装载机作出入口坡道,

5、底部人工修理、清底。为保证基础回填土的施工质量,将坡道设置在基坑以外。1) 施工工序 场地平整测量放线定位(由西向东)土方机械大开挖运输边坡加固清理基坑问题坑处理验槽黄土、灰土过筛填筑压实验收。2)土方机械的选用 名 称 规 格 台 数 方 式 优 点反铲挖掘机WY-60 1沟端开行挖土深度、宽度较大 装载机 1正向挖土、侧向卸土回转半径小、车辆行驶方便,生产率高 压路机15T 1 纵横碾土碾压密实3) 地梁施工 施工准备模板的选择拼装支撑梁模板安装校核浇砼拆模清理再周转使用。4)土方填筑与压实为了保证土方工程在强度和稳定性方面的要求,必须正确选择土的种类和填筑方法。要求:含有大量的有机物的土

6、、液化状态的泥、含水量大的粘土、粉状砂质粘土、混杂土等不能作填土之用。填方施工应接近水平地层填土、压实。并尽量用同类土填筑,填土密实度,土的实际干容重用“环刀法”测定。灰土垫层施工时, 应严格按照建筑地基处理技术规范(JGJ79-91)施工。根据场地的具体情况,结合施工图中的要求,土方开挖至设计标高后,立即进行问题坑的处理。基坑用3:7灰土回填,垫层厚度为0.5米,至-2.00米处,上置钢筋砼筏板基础。分段、分层施工时,铺填厚度在200 300MM 之间, 上下两层的接缝距离不得小于500MM,接缝处应夯压密实, 灰土拌和均匀并于当日铺填夯实,同时做最佳含水率、 最大干容重试验。回填素土的压实

7、系数不得小于0.93,回填灰土的压实系数不得小于0.95,灰土比例必须严格计量,拌和均匀后,分层分段碾压夯实。基础施工完毕应及时清理基坑,并用素土分层回填夯实至室内设计标高,同时邀请有关部门进行基础工程的验收,合格后在施工上部结构。2、 主体结构工程1) 机械选择 本工程施工机械分为两类:一类为运输机械,另一类为加工机械。在本工程进入多种交叉作业时,垂直运输机械的调配和利用,将成为影响工程进度的主要矛盾,项目经理部将根据工程进展及工程需要认真研究、充分利用、合理安排。 在整个施工过程中,动力组要加强机械的保养和检查。定期检查,及时解决问题,使现场施工机械在整个施工期保持良好的运输状态。垂直运输

8、:主体工程、装饰工程由二台快速提升架完成。 加工机械:参见主要分项工程施工方法中的内容,其安全操作要求均按照有关机械设备操作规程进行施工。附件:施工机械设备计划一览表。 机械名称 规格型号 数 量 额定功率 塔 吊 QT2-40 1 40KW 搅拌机 TE3502 7.5KW 磨光机 T2002 3KW 振捣栓 2X-504 5.5KW 钢筋切断机 GJ400-22 7.5KW 钢筋调直机2 5.5KW 钢筋弯曲机2 3KW 经纬仪 J22 水准仪 J322) 划分流水段 本工程施工全过程有基础工程、主体工程、装饰工程、屋面工程、设备安装工程,从基础工程开始到主体工程完成,由西向东平行均衡流水

9、(不等高式)施工。 附件:施工总进度计划表3) 主要施工方法 a. 钢筋砼工程 砼工程包括:模板工程、钢筋工程、砼工程三大工种,施工生产中必须密切配合,统筹安排,合理组织,确保构件的施工质量。 b.施工工序: 制作模板安装模板安装钢筋骨架拌制砼浇捣砼养护砼拆模模板修。 c.机械设备的配备:本工程砼采用自动计量配料机上料。砼搅拌前,应按配合比调整自动计量配料机,由专职上料机操作人员控制上料机。在浇灌砼前,对模板内的杂物和钢筋上的油污等清理干净,将模板的孔洞和缝隙堵严,并将模板浇水湿润,但不得有积水,当浇筑高度超过3m时,应将砼通过制作好的串筒投入。不得随意投入而造成混凝土离析。施工前的检查工作:

10、模板、支架要牢固性,几何尺寸、轴线要准确,设备安装线要预埋完备;钢筋垫块、铁马凳要安放牢固;搭设的马道必须牢固,不能将架板放在钢筋上。d.质量要求:凡进入现场的原材料,水泥应检查出厂证明书,并按规定进行安定性和强度试验,贮藏期三个月以上的水泥重新核定其标号,砂石材料应符合相应的规范要求,进场水泥必要时应重新试验鉴定,做含泥量和压碎试验。e.混凝土浇筑方案:为了切实做好混凝土工程的施工,特拟定混凝土浇灌方案如下:根据本工程混凝土工作量,计划在楼中部配备二台JZC-350混凝土搅拌机,该搅拌机平均搅拌能力为:68立方米/小时。结构层混凝土、预制构件板的垂直运输,后期室内外装饰工程,主要依靠二部快速

11、提升架完成。快速提升架负责运输的同时,承担装修阶段、设备安装的垂直运输任务。靠快速提升架二部负责运输,同时承担阶段的垂直运输任务。项目经理部生产负责人在混凝土浇灌的施工准备及施工过程中,对钢筋砼条形基础、主体梁、部分板匀以其浇筑速度4.8 立方米/小时进行工作安排, 并及时掌握施工准确及施工进度的进展情况,提前作出劳动力和工具的调整安排。为了保证浇灌的砼不在二次浇灌前凝结,而产生较多的施工缝,本方案根据分部工程砼工作量及灌筑强度,特对其每次浇筑铺设长度做出如下规定:基础:自西向东一次浇筑完成,不留施工缝。梁板浇灌方向同上,每次浇筑宽度不在于1500mm,自西向东S形推进,一次连续作业完成,不留

12、施工缝。构造柱浇灌时,用脚手架钢管制作操作平台要牢固、平稳。梁、板浇筑时,用脚手钢管大于20的钢筋制作成简易马凳,跨越钢筋,同时铺设操作台和人行通道。以防止在操作过程中将已成形的钢筋网破坏。f.注意事项:混凝土在浇筑前,要严格执行混凝土浇灌令制度,严格控制混凝土的标号,由专人负责监督检查,发现问题及时纠正。混凝土所使用的材料应计量准确,按配合比严格配料,充分搅拌均匀后方可出料。梁、板采用插入式震动棒震捣,混凝土浇筑的自由下高度不得超过3米,结构超高时应设斜槽下料; 板表面采用平板振动器震捣。混凝土厚度为1.25倍震动棒长度分层进行,梁板同时浇筑,垂直构件连续浇筑,并避免触及模板跑位,震捣中不得

13、漏震、欠震、少震、超震。混凝土施工缝按楼层设置,垂直方向不得设置施工缝,施工缝处理方法参照有关规定进行。混凝土浇筑成型后,现场应根据其气候情况进行洒水养护,已浇筑的砼应覆盖和浇水养护,不得少于七昼夜,防止混凝土出现裂缝。1. 钢筋工程 1)钢筋的质量要求本工程所使用的钢筋均为现场加工、安装,对每一种型号的钢筋进入现场后,必须有出厂合格证,经过有关单位进行拉力及冷弯试验,可焊性分析,复检合格后工地方可使用。钢筋表面应清洁无损伤,无污染,无铁锈,在使用前必须清除干部,钢筋应按施工顺序配套加工,每种规格的钢筋必须挂牌标注,堆放整齐。工程中使用的成品钢筋型号、直径、形状、尺寸、数量必须和施工图、料单相

14、符。钢筋按施工图放样并制作后,分规格、型号、部位码放,并书写标志牌。 2)加工设备的选择钢筋加工集中设在现场进行制作、绑扎。配备一台钢筋调直机、二台钢筋切断机、二台弯曲机、二台电焊机。3)钢筋的绑扎和安装钢筋绑扎时,根据现场情况在模板上用笔标出箍筋或分布筋位置,并以此作为绑扎依据。如当模板未支好前绑箍筋时,可在焊接好的主筋上,用钢尺按图纸要求分好箍筋绑扎点,并用记号笔标出位置,而后即可进行绑扎。钢筋的绑扎、焊接及加工形状,必须符合设计及规范要求。钢筋搭接长度按设计要求加工、安装,钢筋绑扎要严格控制位置,柱子钢筋上口应设置锁口箍筋,点焊牢固且保证轴线位置正确。各种负弯矩筋,应用隔点焊接牢固,防止倾倒。双层钢筋上下要保证用“几”型钢筋支撑,梁、板、柱钢筋匀应垫块,以保证保护层厚度符合设计要求。现浇悬挑构件,上部钢筋严禁踩踏,要设置钢筋凳支稳,以免浇灌混凝土时踩踏,柱子钢筋采用电渣焊施工,在施工中必须确保构造柱的柱子筋同心,并且焊接符合质量要求。其支撑混凝土的垫块标号必须与所浇构件相同。按图纸设计施工,不得任意代换,若必须代换必须征得建设单位和设计单位同意。 4)钢筋电渣焊的主要施工方法【施工准备】将钢筋端头120MM范围内的铁锈、污物进行清理。检查电路观察电压波动情况,当电压降至4%时,不宜操作。采用与
