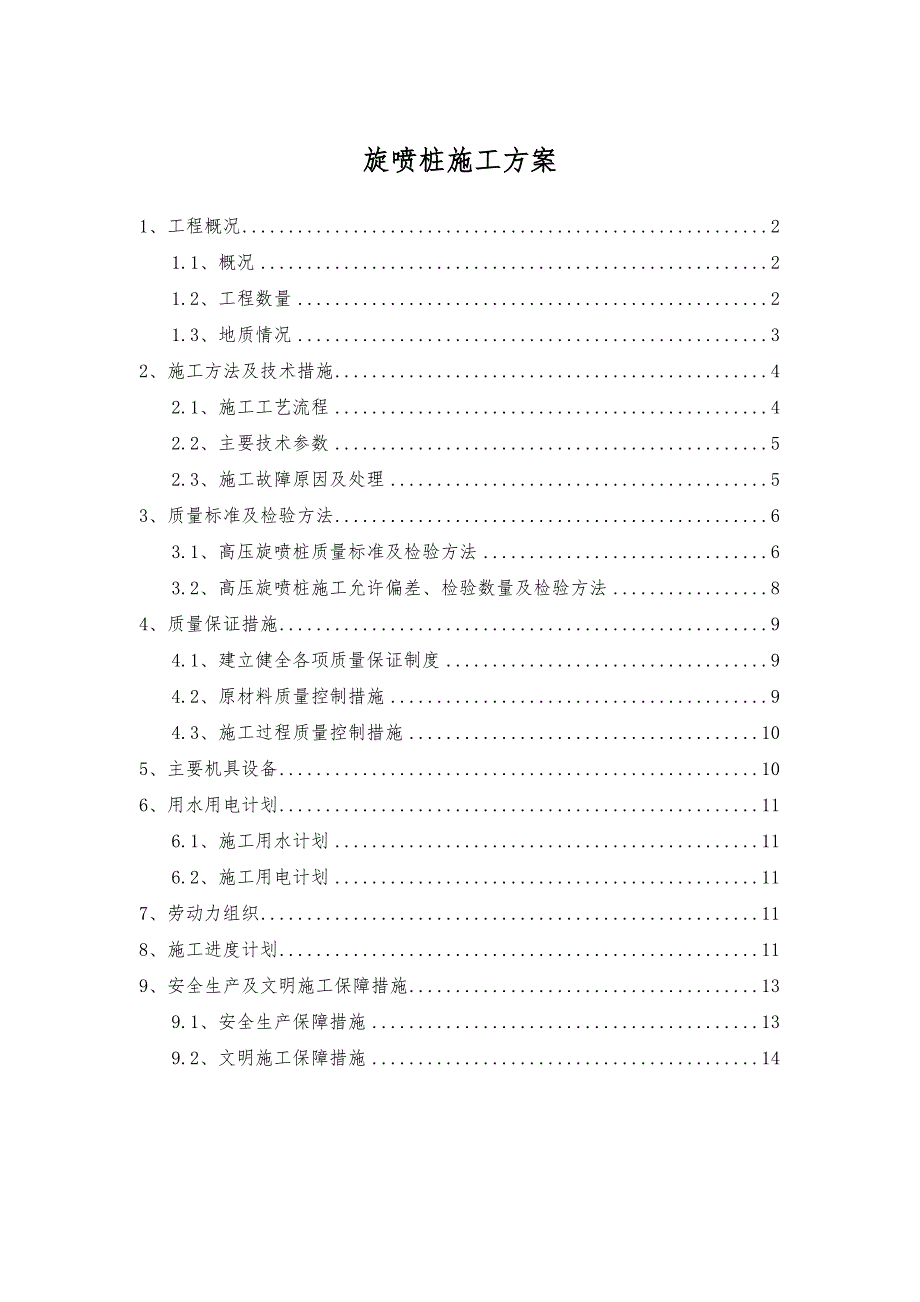

1、旋喷桩施工方案1、工程概况21.1、概况21.2、工程数量21.3、地质情况32、施工方法及技术措施42.1、施工工艺流程42.2、主要技术参数52.3、施工故障原因及处理53、质量标准及检验方法63.1、高压旋喷桩质量标准及检验方法63.2、高压旋喷桩施工允许偏差、检验数量及检验方法84、质量保证措施94.1、建立健全各项质量保证制度94.2、原材料质量控制措施94.3、施工过程质量控制措施105、主要机具设备106、用水用电计划116.1、施工用水计划116.2、施工用电计划117、劳动力组织118、施工进度计划119、安全生产及文明施工保障措施139.1、安全生产保障措施139.2、文明

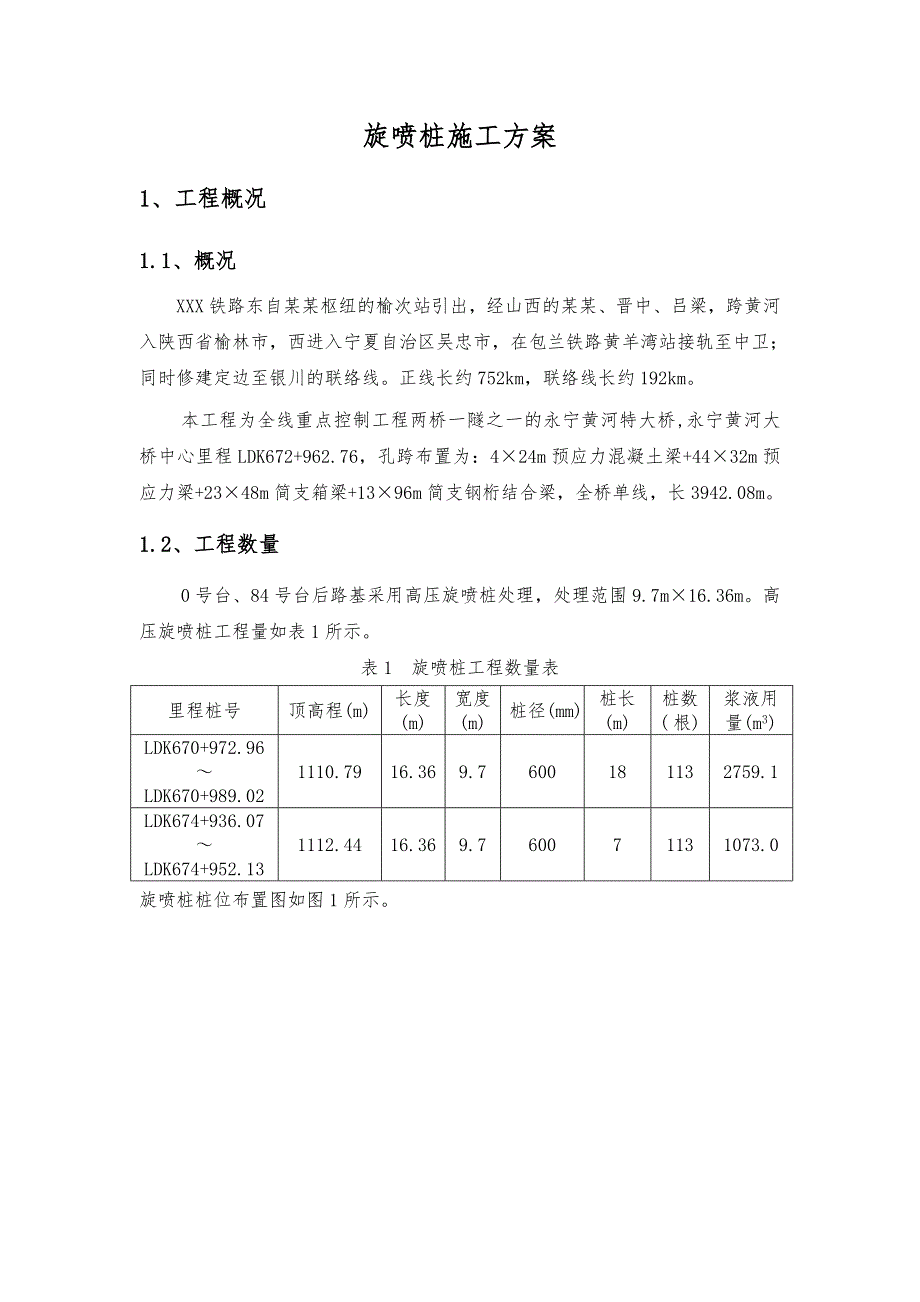

2、施工保障措施14旋喷桩施工方案1、工程概况1.1、概况XXX铁路东自某某枢纽的榆次站引出，经山西的某某、晋中、吕梁，跨黄河入陕西省榆林市，西进入宁夏自治区吴忠市，在包兰铁路黄羊湾站接轨至中卫；同时修建定边至银川的联络线。正线长约752km，联络线长约192km。本工程为全线重点控制工程两桥一隧之一的永宁黄河特大桥,永宁黄河大桥中心里程LDK672+962.76，孔跨布置为：424m预应力混凝土梁+4432m预应力梁+2348m简支箱梁+1396m简支钢桁结合梁，全桥单线，长3942.08m。1.2、工程数量0号台、84号台后路基采用高压旋喷桩处理，处理范围9.7m16.36m。高压旋喷桩工程量

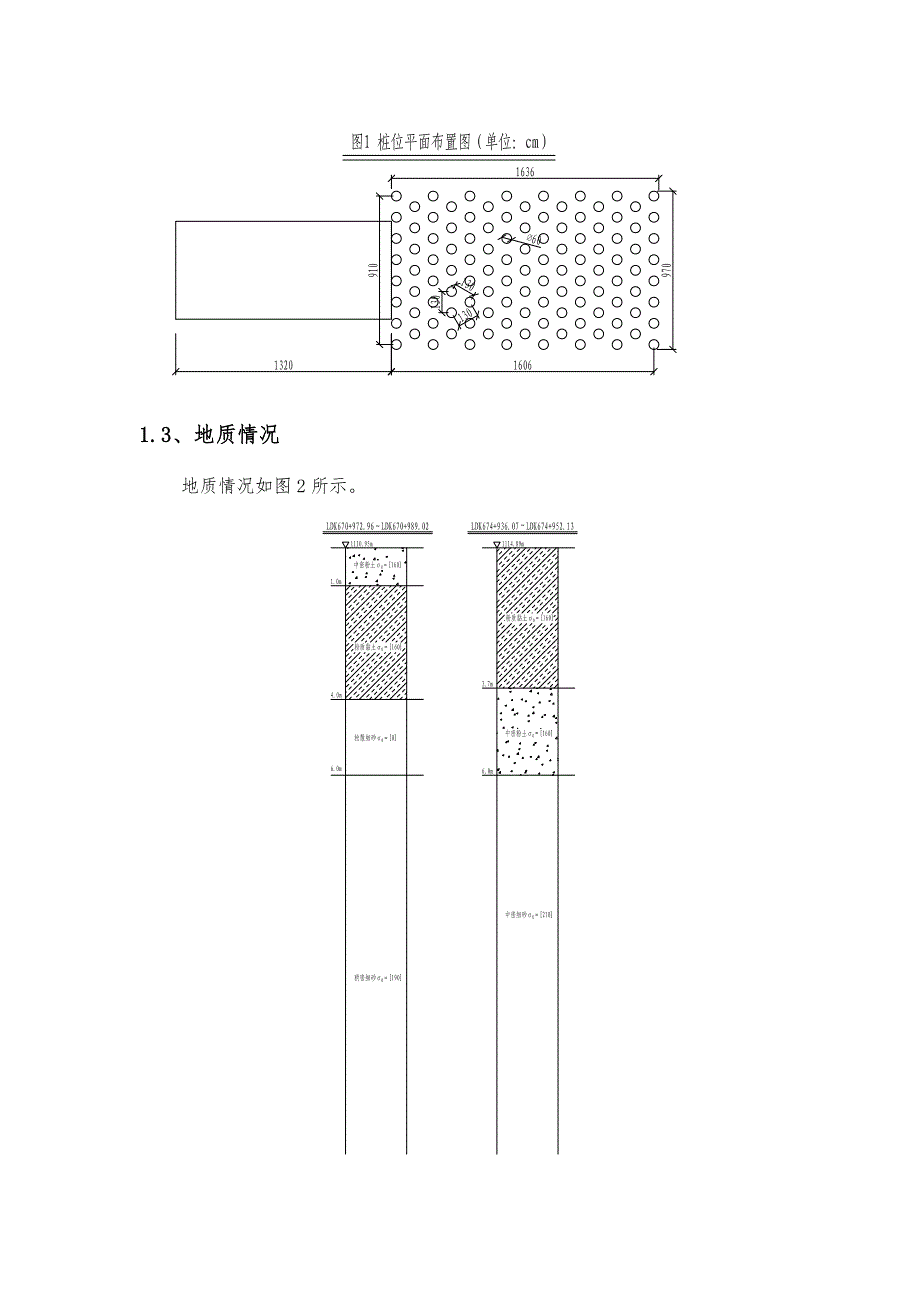

3、如表1所示。表1 旋喷桩工程数量表里程桩号顶高程(m)长度(m)宽度(m)桩径(mm)桩长(m)桩数(根)浆液用量(m3)LDK670+972.96LDK670+989.021110.7916.369.7600181132759.1LDK674+936.07LDK674+952.131112.4416.369.760071131073.0旋喷桩桩位布置图如图1所示。1.3、地质情况地质情况如图2所示。2、施工方法及技术措施2.1、施工工艺流程施工工艺流程如图3所示。图3 施工工艺流程图2.1.1、施工准备施工前作好场地清理、桩机测试、灰罐电子称标定、水泥质量检验、水泥土配比设计及布点放样等准备
4、工作。布置材料储存棚和机具设备安装地点以及水电供应和排水沟位置。技术人员现场按桩径洒出白灰轮廊线，以便搅拌机就位。正式施工前，先进行试验桩施工，不少于三排九根。通过试验桩掌握机械性能及人员机械配合情况及钻进速度、提升速度、搅拌速度、空气压力、单位时间喷灰量等技术参数；确定搅拌的均匀性；掌握下钻和提升的阻力情况，选择合理的技术措施。2.1.2、钻进施工钻机按照测量人员设定的位置就位。就位时，使搅拌轴保持垂直，钻尖对准桩位中心，关闭粉喷机灰路蝶阀，打开气路球阀。钻进时，启动空压机对钻孔供气，喷流钻头以1m/min的速度下钻至设计标高，然后关闭气路球阀，开通灰路蝶阀，钻头反转提升，喷搅成桩，钻头提升
5、至距地面下0.5米时，停止喷浆，钻头原位转动两分钟，然后正转钻头下钻，进行复搅。在距桩顶23m内适当增加水泥用量，最后清洗搅拌机，移位至下一桩位。2.2、主要技术参数根据试桩确定合理的施工参数后进行批量施工，试桩可参考以下参数并进行调整：注浆管：提升速度1218cm；旋转速度1020r/min。水：压力2025Mpa；流量85L/min。浆液压力：20Mpa；流量60Lmin。空气：压力0. 50. 9Mpa；流量0. 7m3/min。水灰比：1：12.3、施工故障原因及处理2.3.1、压力上不去安全阀和管路接头处密封圈不严；泵阀损坏，油管破裂漏油；安全阀的压力过低，或吸浆管内存有空气或密封圈
6、泄漏；栓塞油泵调压不够；活（柱）塞或缸套损坏。2.3.2、压力骤然上升喷嘴堵塞；鸭鸭软管清洗不净，浆液沉淀或其他杂物堵塞影响管路畅通；泵体或出浆管路有堵塞。2.3.3、压力不稳定油管路泄漏；泵体或吸浆管路有泄漏或存在空气；泵体柱塞杆过长或泵体安装时不严密。2.3.4、喷嘴堵塞及冒浆喷嘴堵塞，应提升灌浆管，待堵塞消失后再进行复喷；出现不冒浆或断续冒浆时，系土质松软的正常现象，可适当进行复喷；冒浆量小于灌浆量20，视为正常现象，超过20或完全不冒浆时应采取相应措施；在旋喷过程中，地层有较大孔隙导致不冒浆，可在浆液中加入适量的速凝剂，以缩短固结时间；当冒浆量过大时，可提高喷射压力，适当缩小喷嘴孔径，
7、加快提升和旋转速度；大量冒浆、压力稍有下降时，可能是灌浆管被击穿或有孔洞，使喷射能力降低，此时应拔出灌浆管进行检查。3、质量标准及检验方法3.1、高压旋喷桩质量标准及检验方法高压旋喷桩质量标准及检验方法如表2所示。表2 高压旋喷桩质量检验标准及检验方法检验项目质量要求检验数量检验方法水泥和外加剂品种、规格及质量应复核施工图要求同一产地、品种、规格、批号的水泥和外加剂，袋装水泥每200t为一批、散装水泥500t为一批，当袋装水泥及外加剂不足200t或散装水泥不足500t时也按一批计检查产品质量证明文件计抽样检验浆液的拌制符合施工图要求每根桩施工过程中抽样检验2次观察并用浆液比重计检测浆液密度布桩
8、数量、形式符合施工图要求全部检验观察、现场清点长度符合施工图要求每根桩检验测量钻杆长度，并在施工中检查是否达到设计深度标志。检查施工记录完整性、均匀性、无侧限抗压强度符合施工图要求总数的2，且不少于3根粉喷桩完工后28d，在每根检测桩桩径方向1/4处，桩长范围内垂直钻孔取芯，观察其完整性、均匀性，拍摄取出芯样的照片，取不同深度的3个试样作无侧限抗压强度试验。钻芯后的孔洞采用水泥砂浆灌注封闭复合地基承载力符合施工图要求总桩数的2，且每检验批不少于3根平板载荷试验3.2、高压旋喷桩施工允许偏差、检验数量及检验方法表3 高压旋喷桩施工的允许偏差、检验方法及检验数量表序号检验项目允许偏差施工单位检验数
9、量检验方法1桩位（纵横向）50mm按成桩总数的10抽样检验，且每检验批不少于5根经纬仪或钢尺丈量2桩体垂直度1经纬仪或吊线测钻杆倾斜度3桩体有效直径不小于施工图标示值开挖50100cm深后，钢尺丈量4、质量保证措施4.1、建立健全各项质量保证制度4.1.1坚持质量标准，进行质量策划坚持各项质量标准，严格执行施工规范和验收规范，认真落实贯彻质量方针和目标，确保本工程项目质量目标的实现。加强所辖人员的质量意识，把质量控制放在工作的首位。制定合理的施工生产计划，确保施工处于受控状态。4.1.2、建立内部质量“三检”制度设立专职质检人员，持证上岗，对施工过程的质量实施检查控制，做好隐蔽工程的自检工作。
10、分级进行分项、分部和单位工程的质量评定。在分项工程施工过程中，采取定期检查与自检、互检、交接检相结合的“三检”制度。加强与建设、监理、设计单位的密切配合，服从质量监督和建设、监理单位对工程质量的检查。严格执行隐蔽工程检查制度，对监理工程师和甲方代表进行的随时抽查和重点检查提供必要的检查条件，对检查提出的质量问题，必须及时采取有效可靠的措施进行返工或返修。实现“四位一体”联合创优的工作局面。4.1.3、建立健全测量复核制度加强施工技术管理，坚持技术和测量复核制。保证施工桩位及高程正确。4.1.4、建立教育、培训、持证上岗制度组织参加旋喷桩施工的全体工作人员学习施工规范、规定和验标，要求所有操作人
11、员施工的程序和质量要求，了解并掌握易产生质量隐患的重要工序及重要环节。4.1.5、建立质量奖罚制度建立质量创优激励机制，发挥经济杠杆的作用，工程计价与质量挂钩，实行优质优价，奖优罚劣，单位工程、分项分部工程完工后由质量管理部组织对工程质量进行等级评定，根据工程质量等级进行奖罚。4.2、原材料质量控制措施原材料应按技术质量要求由专人采购与管理，采购人员和施工人员之间对各种原材料应有交接记录。水泥储存在水泥灰罐内，水泥入罐时必须进行过筛，保证无超过0.5mm颗粒进入，且无纸屑、石块等杂物，以免堵塞喷管。4.3、施工过程质量控制措施严格按照施工规范标准及工艺要求组织施工，施工现场实行技术员全程旁站制
12、度，填写现场施工记录（表4 旋喷桩施工记录表）。发现问题及时纠正处理，防止出现质量问题。表4 旋喷桩施工记录表工程名称高压泵型号钻孔或打管机具注浆管直径喷嘴个数喷嘴孔径设计提升速度设计注浆量设计旋转速度浆液配方水泥强度等级注浆孔编号旋喷深度(m)实际有效长度(m)旋喷时间(时分)旋转速度(r/min)提升速度(m/min)旋喷压力(MPa)注浆量(m3)冒浆量(m3)日期开始结束5、主要机具设备施工机具主要由钻机和高压发生设备两大部分组成。由于喷射种类不同，所使用的机器设备和数量均不同，如表5所示：表5 主要机具设备配制表设备名称型号规格单位数量高压泥浆泵SNS-H300水流泵量60250L/
13、min，泵压2050MPa台1钻机工程地质振动钻机旋喷台1泥浆搅拌机容量0.82m3台1单管高压胶管1922mm包括操纵控制系统、高压管路系统、材料储存系统以及各种管材、阀门接头安全设施等辅助设备。6、用水用电计划6.1、施工用水计划由于我合同段旋喷桩数量少，利用0号台、84号台降水井抽取地下水用于旋喷桩施工。6.2、施工用电计划在2号墩及83号墩处均设有一级配电箱，0号台后旋喷桩施工用电从2号墩配电箱接入，84号台旋喷桩施工用电从83号墩配电箱接入。7、劳动力组织劳动力组织见表6表6 劳动力组织计划表序号职务职责范围人数1班长全面掌握施工质量和安全12钻探工操作钻机，卸接钻杆，维修保养和派出
14、故障23泵工操作高压泵剂维修保养24电工负责钻机、电源、电路、工地照明剂电器故障排除15钳工全面维修保养机具设备16普工倒水泥、操作搅拌桶剂倒灰和过滤27普工协助钻机工作（卸接钻杆、冲洗等）28技术人员掌握施工技术、质量、写工程日志及记录1合计128、施工进度计划施工进度计划图如图7所示。表7 施工进度计划图9、安全生产及文明施工保障措施9.1、安全生产保障措施9.1.1、建立健全安全体系建立以项目经理为首的“安全保证体系”。项目经理部和各项目队分级负责，以加强施工作业现场控制和职工的安全生产教育为重点，开展创建安全标准工地活动，确保本标段工程的施工安全。项目经理、项目总工、项目队队长、工班长、操作工人及各职能部门严格执行安全生产管理责任制度。项目经理部设安全质量部配专职安检工程
