1、目录第一章工程概况- 0 -第一节工程概况- 0 -第二节地质条件- 1 -第三节工程桩类别- 2 -第二章编制依据- 4 -第三章施工计划- 4 -第一节施工进度计划- 4 -第二节技术准备- 5 -第三节材料及设备准备- 5 -第四节施工管理人员部署及劳动力计划- 6 -第四章施工工艺措施- 7 -第一节施工部署- 7 -第二节施工准备：- 8 -第三节施工方法：- 9 -第四节关键工序质量保证措施：- 16 -第五节工程质量保证体系及措施- 17 -第六节桩基检测：- 20 -第七节工期保证措施- 20 -第五章施工文明安全措施- 21 -第一节安全保证体系及安全保证措施- 21 -第二

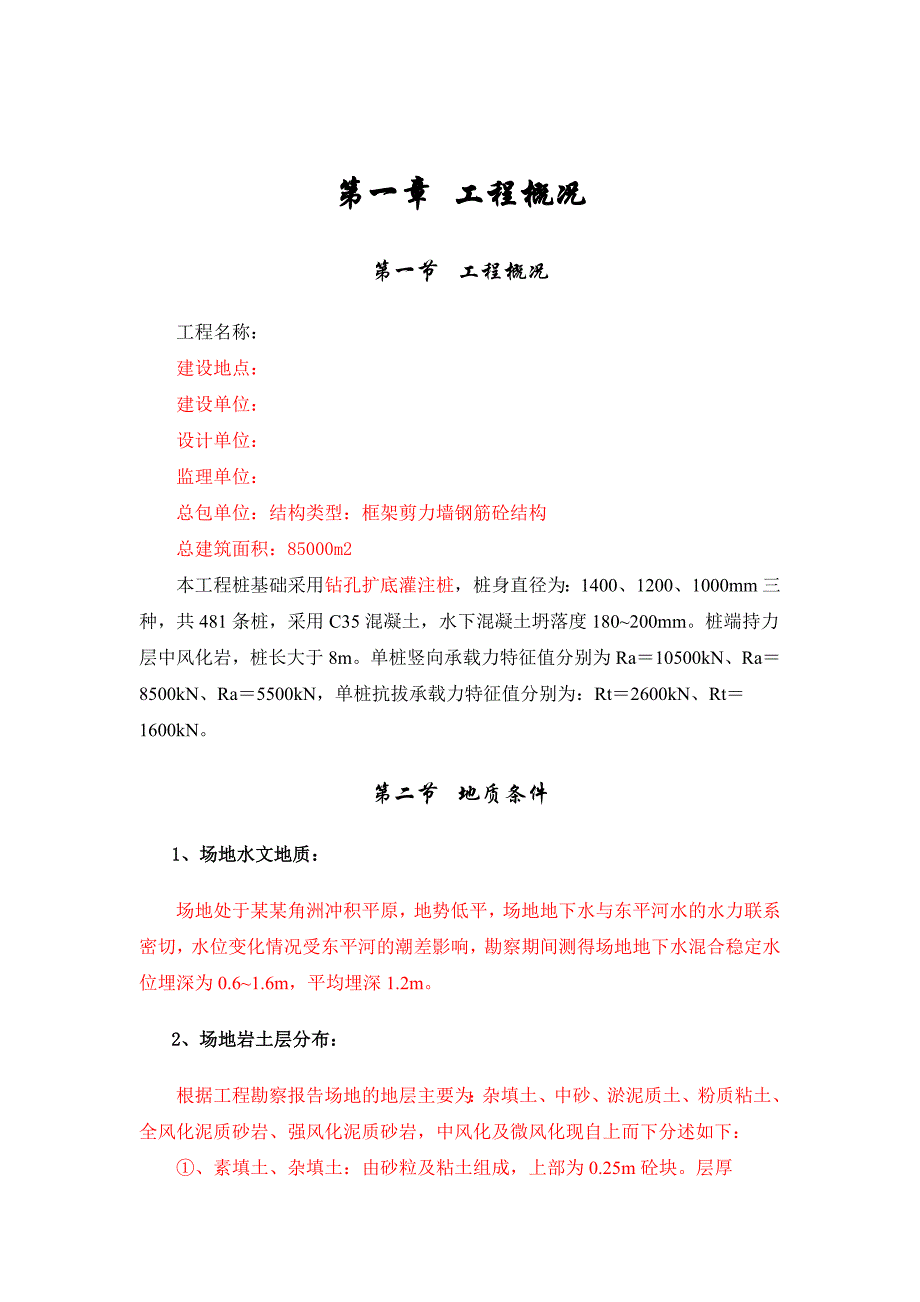

2、节文明施工及环境保护措施- 24 -第三节消防安全措施（详见工程总施工组织设计）- 25 -第四节预防及应急措施- 25 -第一章 工程概况第一节 工程概况工程名称：建设地点：建设单位：设计单位：监理单位：总包单位：结构类型：框架剪力墙钢筋砼结构总建筑面积：85000m2本工程桩基础采用钻孔扩底灌注桩，桩身直径为：1400、1200、1000mm三种，共481条桩，采用C35混凝土，水下混凝土坍落度180200mm。桩端持力层中风化岩，桩长大于8m。单桩竖向承载力特征值分别为Ra10500kN、Ra8500kN、Ra5500kN，单桩抗拔承载力特征值分别为：Rt2600kN、Rt1600kN。
3、第二节 地质条件1、场地水文地质：场地处于某某角洲冲积平原，地势低平，场地地下水与东平河水的水力联系密切，水位变化情况受东平河的潮差影响，勘察期间测得场地地下水混合稳定水位埋深为0.61.6m，平均埋深1.2m。2、场地岩土层分布：根据工程勘察报告场地的地层主要为：杂填土、中砂、淤泥质土、粉质粘土、全风化泥质砂岩、强风化泥质砂岩，中风化及微风化现自上而下分述如下：、素填土、杂填土：由砂粒及粘土组成，上部为0.25m砼块。层厚1.88.2m；全场地平均为3.86m；、中砂：灰色灰黄色中砂为主、局部含较多淤泥质土，饱和，松散稍密；层厚1.413.10m，全场地平均为5.2m；、淤泥质土：灰色、流塑
4、，局部软塑，土质粘滑，质纯，含少量粉砂，层厚为0.85.2m全场地平均厚2.34m。、粉质粘土：黄色棕红色，硬塑状，为下泥质粉砂岩风化残积土，土质粘韧，层厚1.66.7m，全场地平均厚度为3.16m；、全风化泥质砂岩：岩性主要为泥质砂岩，局部为砂岩，棕红色，层厚1.106.2m，平均厚度2.92m；、强风化泥质砂岩：浅黄色棕红色，层厚1.214.1m，平均厚度为5.07m。、中风化及微风化主要分布在14.1m至19.1m以下。第三节 工程桩类别1、2楼序号标号桩径（mm）桩号（桩自编号图）小计（条数）1800100020、21、24、35、36、47、48、49、50、62、631121000
5、12006、7、8、9、10、11、12、13、14、16、17、18、19、22、23、25、26、27、29、30、31、32、33、34、37、38、40、41、42、43、44、45、46、51、52、53、54、55、56、58、59、60、61、64、65、69、70、71、72、76、77、78、79、80、81、84、85、86、87、88、89、90、92、93、94、95、96、97、98、99、100、101、102、106、107、108、109、110、111、112、113、114、115、116、117、118、121、122、123、124、125、126、12
6、7、128、129953ZJ1a-100012001、2、3、4、5、15、39、57、68、75、91、105、119、120、131、135、141、142、143、144、176、177、178、179、180、181、182、183、184、185、186、187、188、189、190、1913641200140028、66、67、82、83、103、10475ZJ1b-1200140073、74、130、132、134、136、137、138、139、140、145、146、147、148、149、150、151、152、153、154、155、156、157、158、159、16
7、0、161、162、163、164、165、166、167、168、169、170、171、172、173、174、175426合计1913、4楼序号标号桩径（mm）桩号（桩自编号图）小计（条数）180010003、4、5、21、22、23、25、39、40、42、43、45、46、48、49、50、51、88、89、90、91、95、96、116、117、131、132、137、138、145、146312100012006、7、17、18、19、20、27、29、30、31、32、33、37、38、41、47、52、53、54、63、64、65、66、73、74、75、76、77、78、7
8、9、80、86、87、92、93、97、98、99、100、108、109、110、111、112、113、114、118、119、120、121、122、123、124、125、126、133、134、135、136、143、144623ZJ1a-100012001、2、10、14、15、16、35、36、44、69、70、94、101、102、103、105、106、115、139、140、141、142、147、148、149、150284ZJ1b-120014008、9、11、12、13、34、55、56、57、58、59、60、61、62、67、68、71、72、81、82、83、8
9、4、85、104、107、127、128、129、130295合计150第二章 编制依据序号内 容1xxx工程图纸1建筑地基基础处理技术规范JGJ79-20022建筑工程施工现场管理规定3建筑工程施工质量验收统一标准（GB50300-2001）4混凝土结构工程施工质量验收规范（GB50204-2002）5工程测量规范（GB50026-93）6钢筋焊接及验收规程（JGJ18-2003）7建筑机械使用安全技术规程（JGJ33-2001）8建筑地基基础工程施工质量验收规范（B50202-2002）9施工现场临时用电技术规范10广东省、佛山市有关法律、法规及建筑施工管理标准11佛山公园西侧A地块安置房
10、施工图及岩土工程勘察报告第三章 施工计划第一节 施工进度计划根据施工现场作业条件的限制及未可预见地下障碍物，以及岩溶发育等不良地质条件的不可预见性影响，计划每天完成8根桩。计划施工时间48个晴天，工期具体安排根据实际施工进行合理的调整。施工计划详见附件钻孔灌注桩施工进度计划横道图。第二节 技术准备1. 外脚手架搭设方式应符合设计方案要求，并通过相关部门验收签证。2. 严格落实班组自检、互检、交接检制度，确保外脚手架安装质量。3. 施工前组织人员培训，学习各种规范和操作规程；编制各部位技术和安全交底；提交并审核各部位材料计划和进场时间；做好各部位的安全防护措施。第三节 材料及设备准备机械设备供应
11、计划是机械管理的重要环节，合理的供应计划是保证施工生产顺利进行的保障之一。本工程机械设备供应计划是根据施工进度计划、施工段划分、施工工艺和多年工程施工经验编制而成的。序号设备名称规格（型号）单位数量备注1型多功能旋挖钻孔桩机SD28台2扩底钻头MRS套3电焊机ZX5、BX1台4直铁机CT14-40台5截铁机台6切割机台7潜水泵台8泥浆泵台9混凝土立方10水泥吨11钢筋HRB335吨12钢筋HPB235吨13其他第四节 施工管理人员部署及劳动力计划1施工管理人员准备为了本工程提高工作效率、质量及能安全生产。管理机构配置，项目部管理机构架构组织配置见施工组织架构表。（详见工程总施工组织设计）序号名
12、称姓名联系方式1项目经理何健清2项目副经理钟润全3项目技术负责人邹辉銮4安全员郑锐津5安全员颜琦6安全员徐勇飞7施工员王永其8施工员李维国2. 劳动力准备及要求(1)选择高素质的施工作业队伍进行该工程的施工。(2)根据该工程的特点和施工进度计划的要求，确定各施工阶段的劳动力需要量计划。(3)对工人进行技术、安全、思想和法制教育，教育工人树立“质量第一，安全第一”的正确思想；遵守有关施工和安全的技术法规；遵守地方治安法规。(4)工人进场前做好文明施工及环境保护教育工作以及法制教育工作。(5)按施工进度计划组织劳动力进场。工人选用有施工经验的熟手工人，工人进场做好安全、技术、防火、文明施工等教育及
13、技术交底工作，进行岗前培训后方可上岗；特殊工种施工人员必须经培训并持证上岗。做好对工人的法制教育以及文明施工教育，杜绝违法犯罪行为发生，建立我公司的良好形象。 劳动力需用量计划表：序号工种数量备注1测量工2测量定位放线引测标高2机手4机台操作3灌砼工124钢筋笼制作8焊接钢筋笼5水电工36杂工4第四章 施工工艺措施第一节 施工部署1根据设计要求及工程地质资料反映的情况，确定采用SD28型多功能旋挖钻孔桩机施工。2计划配置2台旋挖钻孔桩机施工。编制旋挖桩机桩位平面图，标注桩心坐标点，以便施工测量放线及桩定位。3按分区将旋挖桩机编号，并在图上注明孔桩的桩心坐标，以便桩成孔资料的收集整理和桩验收。4
14、做好现场用电、用水、排水的布置。在工地四周设置排水沟，砌筑污水沉淀池,做好雨季施工安排，把场区内的施工用水及雨水经沉淀后排到市政下水管。5协助建设单位拆除、清理施工现场的临时建筑，进行临时施工便道的修建。6对施工所需要材料数量生产和供应情况、价格、品种、质量等进行详细调查，以便及早进行供需联系，落实供需要求。7对电源等的供应情况应作详细调查，包括供电能力、线路距离等。8人力、物力、机械用具陆续进场。9由项目总工程师组织有关人员认真学习和研究图纸，并进行自审、会审等工作，以便熟练、准确地施工。10由技术部门编制该工程的施工方案，作为工程施工生产的指导性文件，并在开工前组织项目部人员明确施工任务、质量目标、施工工期，进行技术、质
