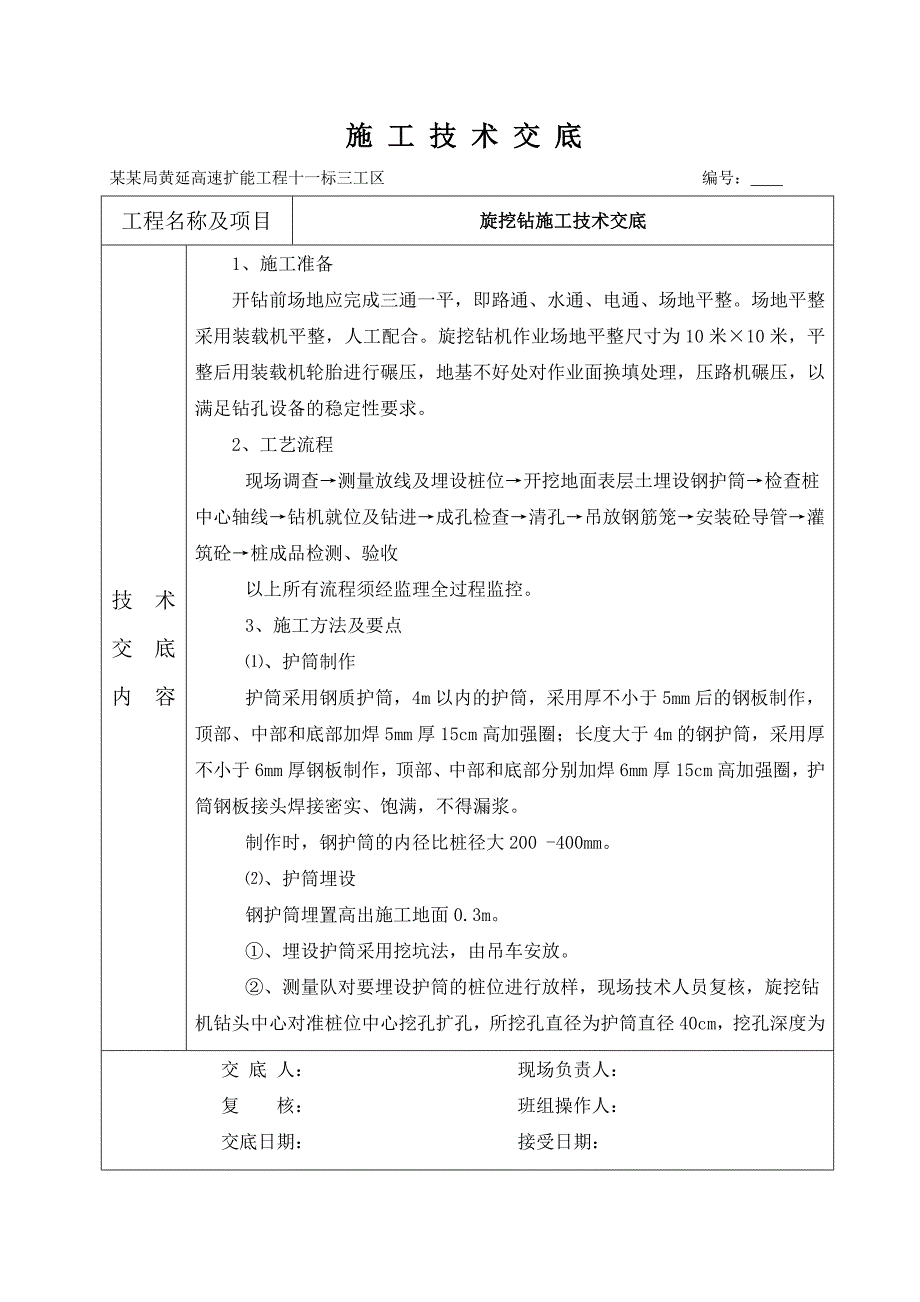

1、施 工 技 术 交 底 某某局黄延高速扩能工程十一标三工区 编号： 工程名称及项目旋挖钻施工技术交底技 术 交 底 内 容1、施工准备开钻前场地应完成三通一平，即路通、水通、电通、场地平整。场地平整采用装载机平整，人工配合。旋挖钻机作业场地平整尺寸为10米10米，平整后用装载机轮胎进行碾压，地基不好处对作业面换填处理，压路机碾压，以满足钻孔设备的稳定性要求。2、工艺流程现场调查测量放线及埋设桩位开挖地面表层土埋设钢护筒检查桩中心轴线钻机就位及钻进成孔检查清孔吊放钢筋笼安装砼导管灌筑砼桩成品检测、验收以上所有流程须经监理全过程监控。3、施工方法及要点、护筒制作护筒采用钢质护筒，4m以内的护筒，采

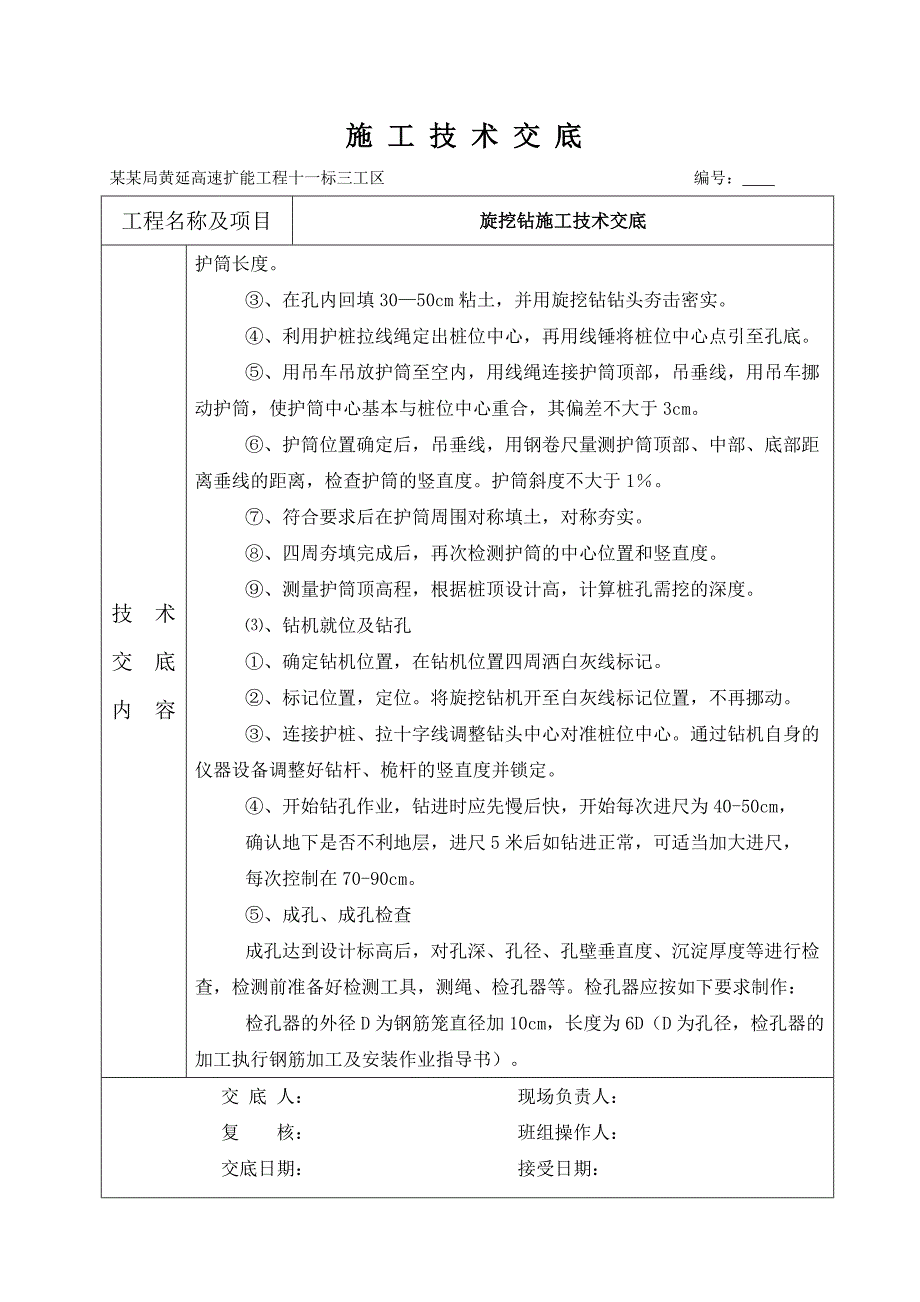

2、用厚不小于5mm后的钢板制作，顶部、中部和底部加焊5mm厚15cm高加强圈；长度大于4m的钢护筒，采用厚不小于6mm厚钢板制作，顶部、中部和底部分别加焊6mm厚15cm高加强圈，护筒钢板接头焊接密实、饱满，不得漏浆。制作时，钢护筒的内径比桩径大200 -400mm。、护筒埋设钢护筒埋置高出施工地面0.3m。、埋设护筒采用挖坑法，由吊车安放。、测量队对要埋设护筒的桩位进行放样，现场技术人员复核，旋挖钻机钻头中心对准桩位中心挖孔扩孔，所挖孔直径为护筒直径40cm，挖孔深度为交 底 人： 现场负责人： 复 核： 班组操作人： 交底日期： 接受日期： 施 工 技 术 交 底 某某局黄延高速扩能工程十一
3、标三工区 编号： 工程名称及项目旋挖钻施工技术交底技 术 交 底 内 容护筒长度。、在孔内回填3050cm粘土，并用旋挖钻钻头夯击密实。、利用护桩拉线绳定出桩位中心，再用线锤将桩位中心点引至孔底。、用吊车吊放护筒至空内，用线绳连接护筒顶部，吊垂线，用吊车挪动护筒，使护筒中心基本与桩位中心重合，其偏差不大于3cm。、护筒位置确定后，吊垂线，用钢卷尺量测护筒顶部、中部、底部距离垂线的距离，检查护筒的竖直度。护筒斜度不大于1。、符合要求后在护筒周围对称填土，对称夯实。、四周夯填完成后，再次检测护筒的中心位置和竖直度。、测量护筒顶高程，根据桩顶设计高，计算桩孔需挖的深度。、钻机就位及钻孔、确定钻机位置

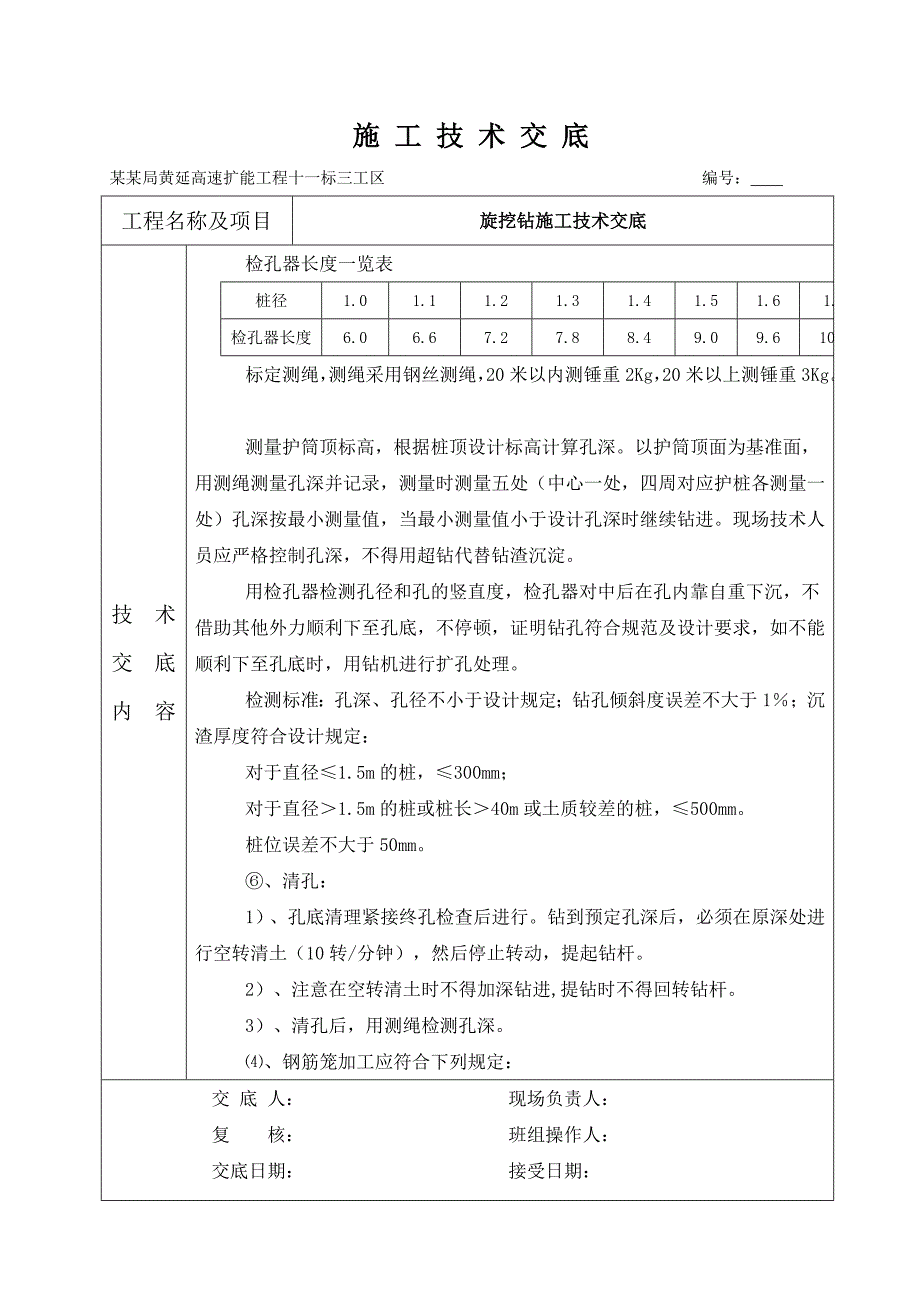

4、，在钻机位置四周洒白灰线标记。、标记位置，定位。将旋挖钻机开至白灰线标记位置，不再挪动。、连接护桩、拉十字线调整钻头中心对准桩位中心。通过钻机自身的仪器设备调整好钻杆、桅杆的竖直度并锁定。、开始钻孔作业，钻进时应先慢后快，开始每次进尺为40-50cm，确认地下是否不利地层，进尺5米后如钻进正常，可适当加大进尺，每次控制在70-90cm。、成孔、成孔检查成孔达到设计标高后，对孔深、孔径、孔壁垂直度、沉淀厚度等进行检查，检测前准备好检测工具，测绳、检孔器等。检孔器应按如下要求制作：检孔器的外径D为钢筋笼直径加10cm，长度为6D（D为孔径，检孔器的加工执行钢筋加工及安装作业指导书）。交 底 人：
5、现场负责人： 复 核： 班组操作人： 交底日期： 接受日期： 施 工 技 术 交 底某某局黄延高速扩能工程十一标三工区 编号： 工程名称及项目旋挖钻施工技术交底技 术 交 底 内 容检孔器长度一览表桩径1.01.11.21.31.41.51.61.7检孔器长度6.06.67.27.88.49.09.610.2标定测绳，测绳采用钢丝测绳，20米以内测锤重2Kg，20米以上测锤重3Kg。 测量护筒顶标高，根据桩顶设计标高计算孔深。以护筒顶面为基准面，用测绳测量孔深并记录，测量时测量五处（中心一处，四周对应护桩各测量一处）孔深按最小测量值，当最小测量值小于设计孔深时继续钻进。现场技术人员应严格控制孔
6、深，不得用超钻代替钻渣沉淀。用检孔器检测孔径和孔的竖直度，检孔器对中后在孔内靠自重下沉，不借助其他外力顺利下至孔底，不停顿，证明钻孔符合规范及设计要求，如不能顺利下至孔底时，用钻机进行扩孔处理。检测标准：孔深、孔径不小于设计规定；钻孔倾斜度误差不大于1；沉渣厚度符合设计规定：对于直径1.5m的桩，300mm；对于直径1.5m的桩或桩长40m或土质较差的桩，500mm。桩位误差不大于50mm。、清孔：1）、孔底清理紧接终孔检查后进行。钻到预定孔深后，必须在原深处进行空转清土（10转/分钟），然后停止转动，提起钻杆。2）、注意在空转清土时不得加深钻进,提钻时不得回转钻杆。3）、清孔后，用测绳检测孔
7、深。、钢筋笼加工应符合下列规定：交 底 人： 现场负责人： 复 核： 班组操作人： 交底日期： 接受日期： 施 工 技 术 交 底某某局黄延高速扩能工程十一标三工区 编号： 工程名称及项目旋挖钻施工技术交底技 术 交 底 内 容、钢筋笼按品种、规格、分类，高垫平整覆盖堆放，并标识。防锈蚀、防变形。、钢筋加工和焊（连）接的操作工人必须培训合格持证上岗。焊接前应进行现场条件下焊（连）接性能检验，抽样进行屈服强度、抗拉强度、伸长率和冷弯试验。、钢筋笼长度允许偏差100mm，直径允许偏差10mm，主筋间距允许偏差10mm，加强筋间距20mm，螺旋箍筋间距允许偏差20mm。垂直度为长度的1。、钢筋加工：
8、钢筋加工前应先矫直，在固定操作台上弯折和焊接。受拉光面筋末端应做180弯钩，弯曲直径2.5d，直线段长度3d；直角弯钩时，弯曲直径5d，直线段长度3d。焊（连）接头应设在受力较小处，且分散布置，焊（连）接接头在受拉区50；绑扎接头在受拉区25，在受压区50；钢筋接头距弯曲点的距离10d。闪光对焊在焊接前，应按实际条件试焊2对焊接头试件，并做冷弯试验，合格后方可正式施焊。闪光对焊接头周缘应有适当的镦粗部分，毛刺外形均匀，钢筋表面无明显烧伤或裂纹错牙应2mm。搭接电焊焊接长度，双面焊缝搭接焊4d，单面焊缝接搭接焊8d。双面焊缝绑条焊4d；接头空隙25mm；单面焊缝绑条焊8d，接头空隙25mm。电焊
9、接头处轴线弯折4度，轴线3mm，焊接长度0.3d，且不应小于4mm；焊缝高度0.7d，且不得小于8mm；焊缝表面应平整、无缺口、无裂纹和较大金属焊瘤（在长2d焊缝表面上，焊缝气孔不大于2个，夹碴不大于6m）、主筋外侧应绑扎保护层砼块或焊接定位筋，其大小以保证保护层最小厚度为准。设计桩长40m时，应预埋声测管。交 底 人： 现场负责人： 复 核： 班组操作人： 交底日期： 接受日期： 施 工 技 术 交 底某某局黄延高速扩能工程十一标三工区 编号： 工程名称及项目旋挖钻施工技术交底技 术 交 底 内 容、钢筋笼的运输、安装钢筋笼运输采用炮车运输，吊车安放。对钢筋笼加焊加强筋，防止在运输安装过程中
10、钢筋笼变形。、钢筋笼采用吊车安放，起吊钢筋笼时，吊钩处用滑轮和钢丝绳连接钢扁担，勾挂钢筋笼。起吊用双吊点，第一吊点设在骨架的上部，使用主钩起吊。第二吊点设在骨架的中点到三分点之间。起吊时，先起吊第一吊点，将骨架稍提起，再与第二吊点同时起吊。待骨架离开地面后，第二吊点停止起吊并松钢丝绳，直到骨架与地面垂直后第一吊点停止起吊，解除第二吊点钢丝绳。、缓慢移动钢筋笼，将钢筋笼吊到孔位上方，对准孔位、扶稳，缓慢下放，依靠第一吊点的滑轮和钢筋笼自重，眼观使钢筋笼中心和钻孔的中心一致。、以护筒顶面为基准面，量测钢筋笼，当钢筋笼到达设计位置时，焊吊筋固定。当钢筋笼需接长时，先将第一节钢筋笼利用架立筋临时固定在
11、护筒部位，然后吊起第二节钢筋笼，对准位置用焊接或套筒连接。焊接时可以使用多台电焊机同时焊接。、钢筋笼固定，可以采用在钢筋笼主筋上焊定四根吊筋，吊筋圈内穿穿杠，将钢筋笼固定。、钢筋笼安放完成后，在钢筋笼对称钢筋上帮十字线，连接单桩护桩，拉十字线，用吊垂检查两十字交叉点是否重合。不符合要求时，应调整穿杠上的钢筋笼吊筋,使之重合。、钢筋骨架的制作和吊放的允许偏差为：主筋间距10mm；螺旋筋间距10mm；骨架外径l0mm；骨架倾斜度0.5；骨架保护层厚度20mm；骨架中心平面位置20mm；骨架顶端高程+20mm，骨架底面高程50mm。交 底 人： 现场负责人： 复 核： 班组操作人： 交底日期： 接受
