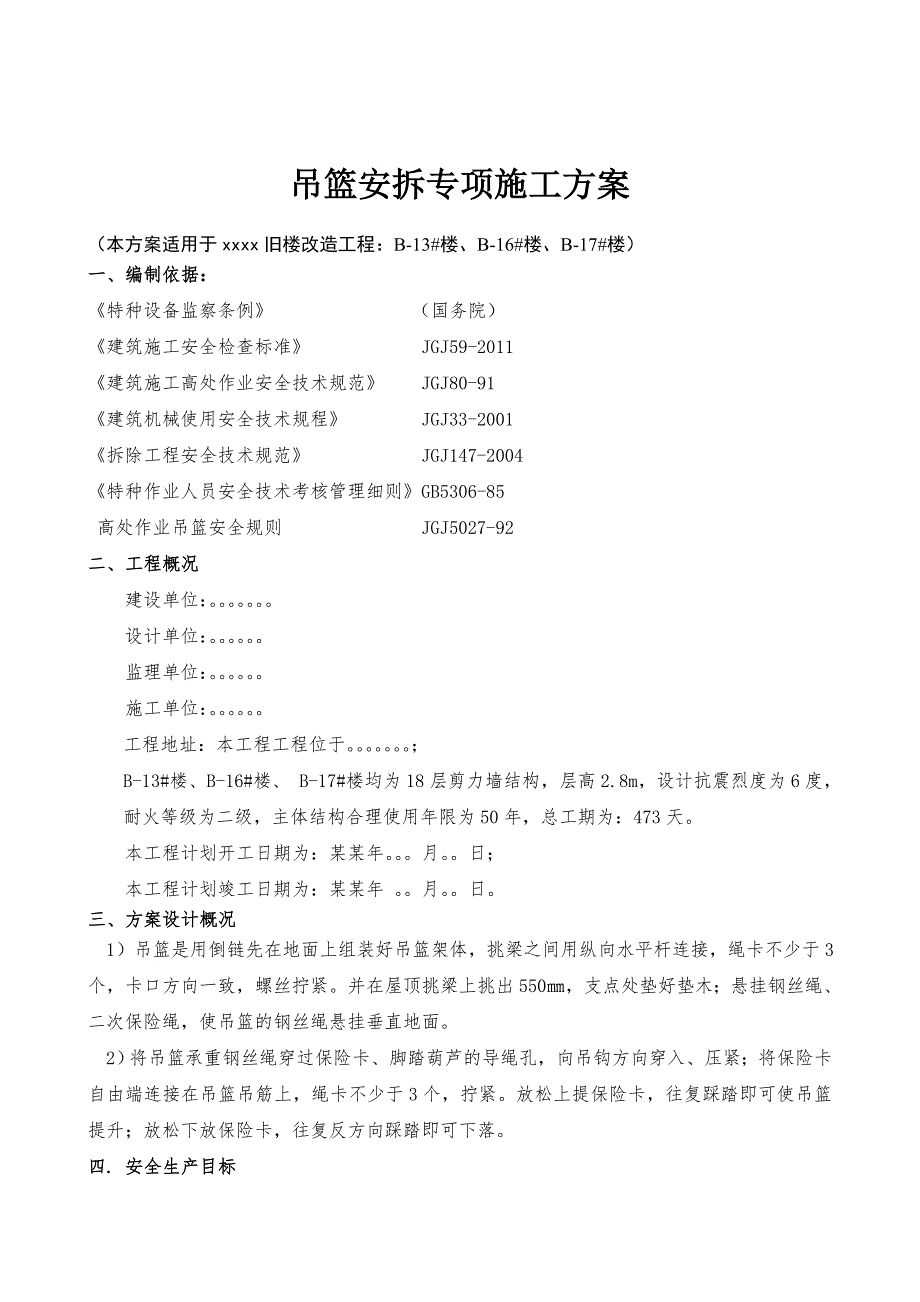

1、吊篮安拆专项施工方案（本方案适用于xxxx旧楼改造工程：B-13#楼、B-16#楼、B-17#楼）一、编制依据：特种设备监察条例 （国务院）建筑施工安全检查标准 JGJ59-2011建筑施工高处作业安全技术规范 JGJ80-91建筑机械使用安全技术规程 JGJ33-2001拆除工程安全技术规范 JGJ147-2004特种作业人员安全技术考核管理细则GB5306-85 高处作业吊篮安全规则 JGJ5027-92二、工程概况建设单位：。设计单位：。监理单位：。施工单位：。工程地址：本工程工程位于。；B-13#楼、B-16#楼、 B-17#楼均为18层剪力墙结构，层高2.8m，设计抗震烈度为6度，耐
2、火等级为二级，主体结构合理使用年限为50年，总工期为：473天。 本工程计划开工日期为：某某年。月。日；本工程计划竣工日期为：某某年 。月。日。三、方案设计概况 1）吊篮是用倒链先在地面上组装好吊篮架体，挑梁之间用纵向水平杆连接，绳卡不少于3个，卡口方向一致，螺丝拧紧。并在屋顶挑梁上挑出550，支点处垫好垫木；悬挂钢丝绳、二次保险绳，使吊篮的钢丝绳悬挂垂直地面。2）将吊篮承重钢丝绳穿过保险卡、脚踏葫芦的导绳孔，向吊钩方向穿入、压紧；将保险卡自由端连接在吊篮吊筋上，绳卡不少于3个，拧紧。放松上提保险卡，往复踩踏即可使吊篮提升；放松下放保险卡，往复反方向踩踏即可下落。四. 安全生产目标杜绝等级以上

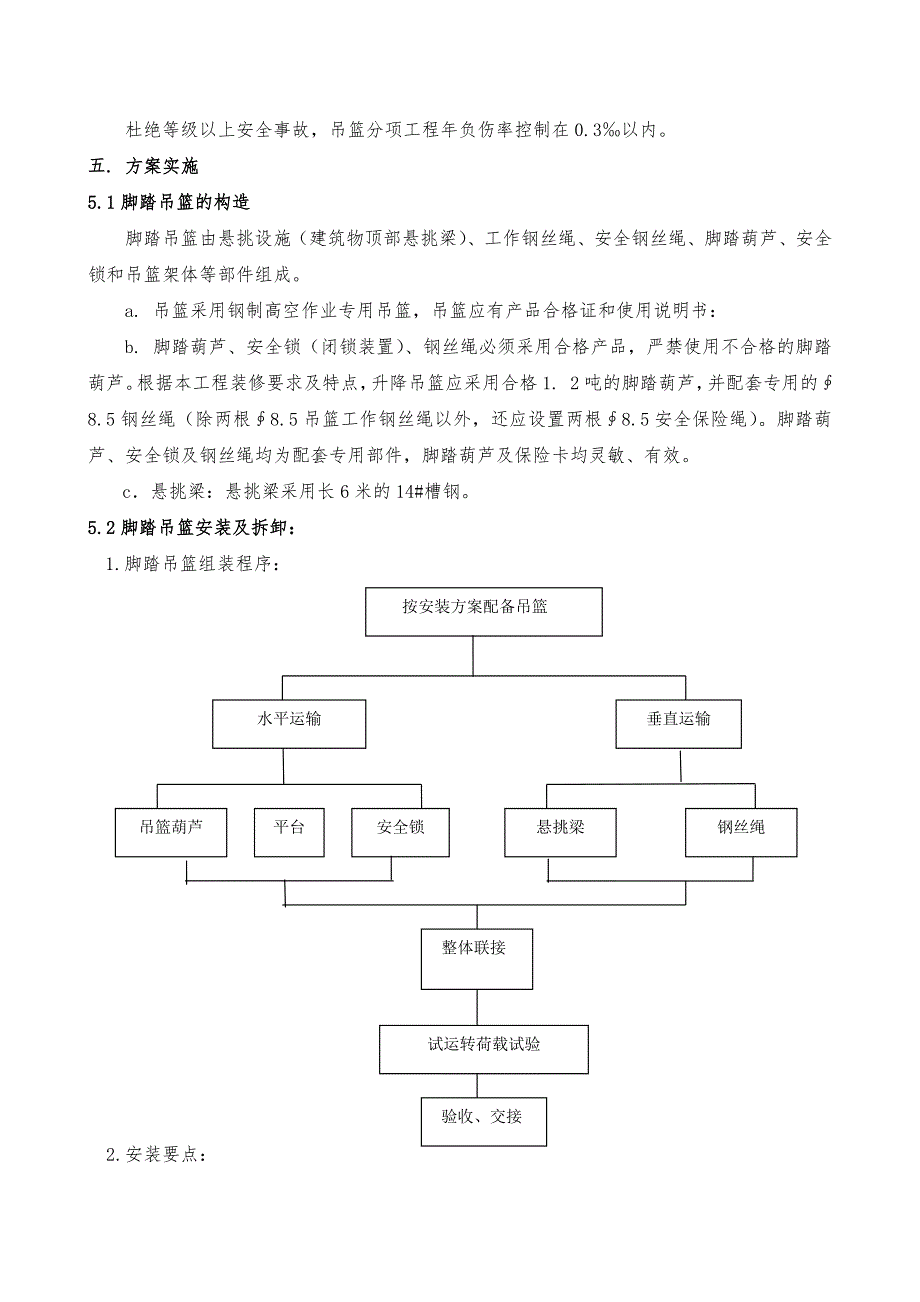

3、安全事故，吊篮分项工程年负伤率控制在0.3以内。 五. 方案实施5.1脚踏吊篮的构造脚踏吊篮由悬挑设施（建筑物顶部悬挑梁）、工作钢丝绳、安全钢丝绳、脚踏葫芦、安全锁和吊篮架体等部件组成。a. 吊篮采用钢制高空作业专用吊篮，吊篮应有产品合格证和使用说明书：b. 脚踏葫芦、安全锁（闭锁装置）、钢丝绳必须采用合格产品，严禁使用不合格的脚踏葫芦。根据本工程装修要求及特点，升降吊篮应采用合格1. 2吨的脚踏葫芦，并配套专用的8.5钢丝绳（除两根8.5吊篮工作钢丝绳以外，还应设置两根8.5安全保险绳）。脚踏葫芦、安全锁及钢丝绳均为配套专用部件，脚踏葫芦及保险卡均灵敏、有效。c悬挑梁：悬挑梁采用长6米的14

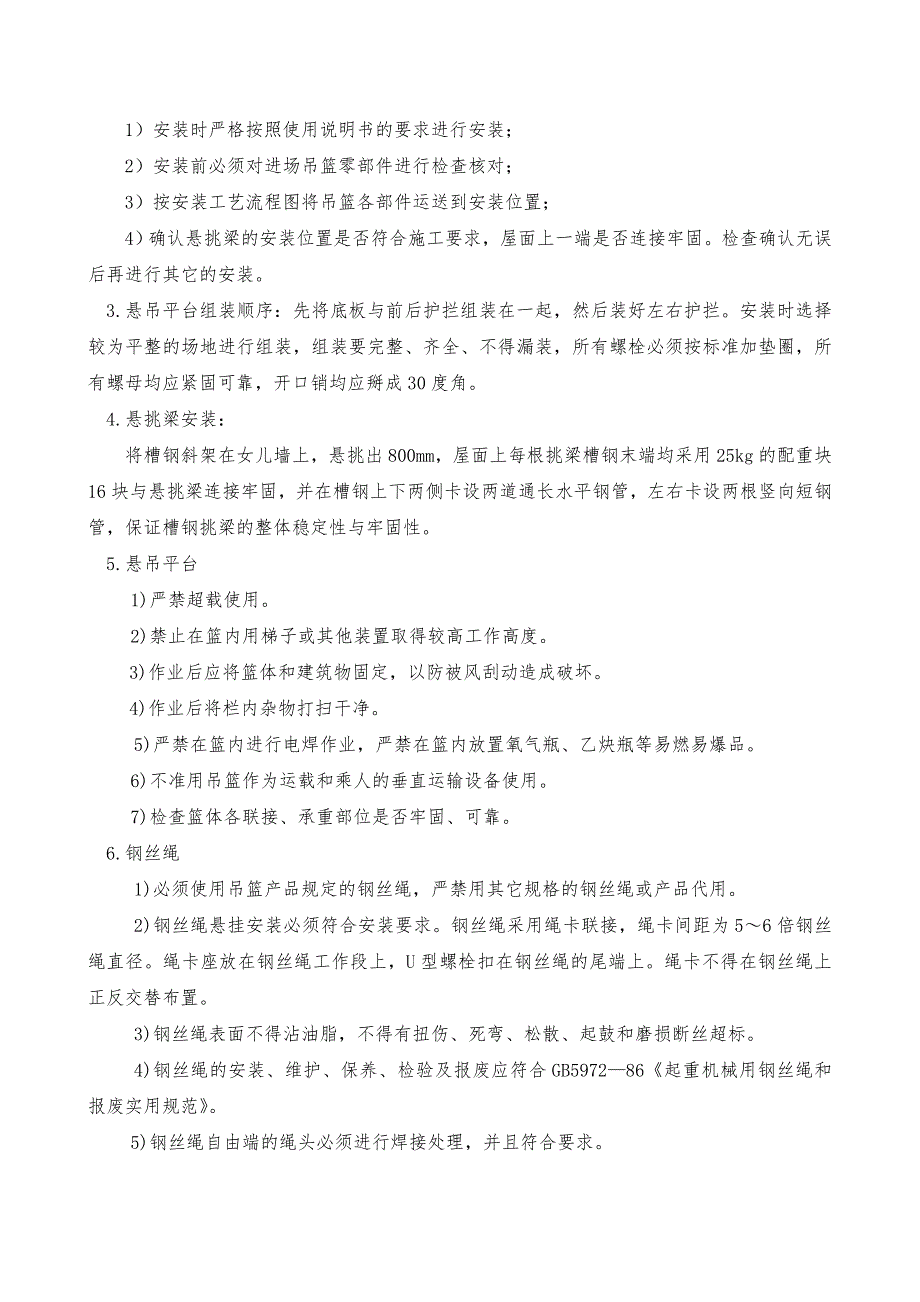

4、#槽钢。5.2脚踏吊篮安装及拆卸：1. 脚踏吊篮组装程序： 按安装方案配备吊篮垂直运输水平运输钢丝绳悬挑梁安全锁平台吊篮葫芦 整体联接试运转荷载试验 验收、交接2.安装要点：1）安装时严格按照使用说明书的要求进行安装；2）安装前必须对进场吊篮零部件进行检查核对；3）按安装工艺流程图将吊篮各部件运送到安装位置；4）确认悬挑梁的安装位置是否符合施工要求，屋面上一端是否连接牢固。检查确认无误后再进行其它的安装。3.悬吊平台组装顺序：先将底板与前后护拦组装在一起，然后装好左右护拦。安装时选择较为平整的场地进行组装，组装要完整、齐全、不得漏装，所有螺栓必须按标准加垫圈，所有螺母均应紧固可靠，开口销均应掰
5、成30度角。4.悬挑梁安装：将槽钢斜架在女儿墙上，悬挑出800mm，屋面上每根挑梁槽钢末端均采用25kg的配重块16块与悬挑梁连接牢固，并在槽钢上下两侧卡设两道通长水平钢管，左右卡设两根竖向短钢管，保证槽钢挑梁的整体稳定性与牢固性。5.悬吊平台1)严禁超载使用。2)禁止在篮内用梯子或其他装置取得较高工作高度。3)作业后应将篮体和建筑物固定，以防被风刮动造成破坏。4)作业后将栏内杂物打扫干净。5)严禁在篮内进行电焊作业，严禁在篮内放置氧气瓶、乙炔瓶等易燃易爆品。6)不准用吊篮作为运载和乘人的垂直运输设备使用。7)检查篮体各联接、承重部位是否牢固、可靠。6.钢丝绳1)必须使用吊篮产品规定的钢丝绳，
6、严禁用其它规格的钢丝绳或产品代用。2)钢丝绳悬挂安装必须符合安装要求。钢丝绳采用绳卡联接，绳卡间距为56倍钢丝绳直径。绳卡座放在钢丝绳工作段上，U型螺栓扣在钢丝绳的尾端上。绳卡不得在钢丝绳上正反交替布置。3)钢丝绳表面不得沾油脂，不得有扭伤、死弯、松散、起鼓和磨损断丝超标。4)钢丝绳的安装、维护、保养、检验及报废应符合GB597286起重机械用钢丝绳和报废实用规范。5)钢丝绳自由端的绳头必须进行焊接处理，并且符合要求。7.安全锁1)安全锁的使用必须遵守产品说明书的规定。安全锁钢丝绳的自由端必须安装绳坠铁。2)安全锁必须两把同时配套使用。3)安全锁必须有出厂检验合格证、并在规定的标定期限内使用。
7、4）安全锁如果出现故障，应送到生产厂家进行维修并重新标定。严禁操作者自行拆卸修理。8.吊篮葫芦1）严禁超载使用。2）不得使用沾油脂、扭曲、死弯、松散、横断面畸变的钢丝绳。3）出现故障，应由专业人员进行维修，严禁私自拆装。4）吊篮葫芦使用满一年，约合300个工作日或累计悬吊工作2000小时，应送生产厂进行检修。六.安全管理6.1吊篮安全管理规定1. 吊篮组装前，施工负责人、技术负责人要根据工程情况编制吊篮组装施工方案和安全措施，并组织验收，组装好后架子升到距地50CM左右，然后加载试验，当荷载加到允许荷载时，吊篮仍可上升，则必须更换吊葫芦，直到符合要求为止，并挂验收合格牌，未经荷载试验的吊篮严禁
8、使用。2. 组装吊篮所用的工具，材料要认真验选，焊件要经技术部门检验合格方准使用。3. 吊篮使用期间，施工负责人和有关人员应经常检查吊篮的防护、保险措施、挑梁的结构、脚踏葫芦、保险卡、吊索、钢丝绳等，发现问题应立即解决，严禁工人在有隐患的吊篮内作业。4. 使用吊篮时，应设专人监视挑梁荷载与变动情况，发现问题及时向技术部门反映。5施工前，由施工技术员对操作人员进行安全教育和详细的安全技术交底，让每一个操作人员熟悉吊篮施工的规程，让每一个人提高警惕，不可麻痹大意，严格按操作规程操作。6.2安全防护措施6.2.1吊篮的安装要求1、必须严格按照产品使用说明书要求进行安装；2、仔细检查所有待装结构件，有
9、无明显弯曲、扭曲或局部变形；检查焊接有无裂纹、裂缝；检查受力构件边面锈蚀情况，有缺陷的构件坚决更换或修复后再使用； 3、不得少装或漏装制造厂所配全部零、部件；不得采用代用品顶替原厂零部件；更不得用不同厂家的零、部件，混装吊篮整机；不得用小尺寸或低强度等级得联结件代替大尺寸、高强度等级得联结件； 4、工作钢丝绳和安全钢丝绳安装前应逐段仔细检查是否存在损伤或缺陷，清理绳上附着的涂料、水泥、玻璃胶等污物，不符合要求坚决更换；5、吊篮葫芦必须使用制造厂家合格的或定期检修和保修合格的产品，安装必须可靠地联接在悬吊平台的固定吊环上；6、脚踏吊篮的拆卸1）拆卸前应对吊篮进行全面检查，记录损坏情况。2）拆卸方
10、法与步骤：拆下安全绳的绳坠铁。将悬吊平台停放在平整的坚实地面上。防止悬吊平台位移、倾覆而损坏。7、钢丝绳拆除：1）将工作钢丝绳和安全钢丝绳从吊篮葫芦和安全锁中抽出；将钢丝绳拉到上方，从悬挂装置上拆下，卷成直径为60cm的圆盘，在3个位置扎紧。2）将吊篮葫芦及安全锁等附件清理后包装好。6.2.2安全操作规程（一）操作人员经培训考核合格者。无不适应高处作业的疾病和生理缺陷。作业时应佩带安全帽，使用安全带，安全带上的自锁器应扣在单独悬挂与建筑物顶部牢固部位的安全保险绳上。酒后、过度疲劳、情绪异常者不得上岗。 5不允许单独一人进行作业。6不允许穿拖鞋或塑料底等易滑鞋进行作业。7作业人员不得在空中攀缘窗
11、口出入。8不允许作业人员从一悬挂篮体跨入另一悬挂篮体。9作业人员发现事故隐患或者不安全因素，有权要求主管人员采取相应的防护措施或劳动保护措施。10对管理人员违章指挥，强令冒险作业，有权拒绝执行。11操作人员应仔细阅读使用说明书，熟悉掌握操作要领。(二)作业环境1严禁雨雪天进行作业。2工作处阵风风速超过5 级时，不得作业。3环境温度超过400C或海拔高度超过1000米时，吊篮的最大载重量不得超过额定载重量的80% 。4施工作业时注意观察吊篮上、下方向有无障碍物，如开启的窗户、突出物体等，以免吊篮碰挂。5施工范围下方如有道路时，必须设置警示线或安全护拦，并且在附近设置醒目的警示标志或配备安全监督员
12、。6夜间施工示，现场应用充足的照明设备。7进行喷漆作业时，需对吊篮葫芦、安全锁及钢丝绳提供保护。8新安装的吊篮，必须由专职安全员或设备管理员按说明书的吊篮安装检查项目进行严格检查。检查合格由检查人员签字后方可投入使用。9每班操作前，操作人员应对吊篮按要求进行严格检查，合格后方可使用。10操作过程中，操作人员协同一致，匀速扳动操作手柄，使吊篮升降平稳。11安全锁的复位手柄应保持自由状态，不得将其用外力固定。12操作过程中，操作人员应满角度扳动操作手柄。发现机体外壳过热，应暂停作业，请专业人员检修。 13安全钢丝绳绷紧情况下，严禁硬性扳动复位手柄，以免损坏安全锁。14工作过程中，绝对不能同时操作前
13、进手柄和反向手柄，每一个手柄都应是灵活无阻的运动。6.2.3安全带及安全保险绳1安全带及安全保险绳的各项检测指标，均应符合GB6095-85，安全保险绳及其联接装置应能承受18KN静荷载而不被破坏。2安全保险绳应牢固固定在建筑物顶部，不允许固定在吊篮悬挂机构上。3每根安全保险绳只允许悬挂一条或二条安全带（每条保险绳最多供两人使用）。6.2.4检查吊篮整体安装后，应对吊篮的各部件进行检查、紧固。存在问题应立即调整、纠正，检查无误后方可进行其它事项。6.2.5空载试运行悬吊平台内站2人，将平台提升距地面1米的行程，作上下运行三次，吊篮葫芦应扳动自如，无卡阻现象。6.2.6安全锁试验将悬吊平台提升距
14、地面1米处，然后扳动吊篮葫芦反向手柄连续下降一定距离时，工作钢丝绳出现松弛状态，而安全钢丝绳处于绷紧状态，此时，安全锁已锁住安全钢丝绳。6.3吊篮的安全技术规定1 .组装或拆卸吊篮时，至少应有三人配合操作，严格按照搭拆脚手架的工艺程序作业，任何人不得擅自更改吊篮组装方案。2. 升降吊篮时，必须同时摇动所有的脚踏葫芦，各吊点应同步升降，保持吊篮平衡。吊篮升降时不要碰撞建筑物，特别是在阳台、窗口部位应有专人负责推动吊篮，防止吊篮挂碰建筑物。当吊篮停置于空中工作时，应将保险卡锁紧，要升降时，再将保险卡放松。3. 吊篮内侧距建筑物150，不准将两个或几个吊篮连在一起同时升降，两个吊篮的接头处应与窗口、
15、阳台施工面错开。4. 吊篮的位置和挑梁的设置都应根据建筑物的实际情况而定，安装挑梁时，应使挑梁探出建筑物一端稍高于另一端。5. 承受挑梁拉力的吊环，浇筑屋面板时，用14螺纹钢制作吊环预埋在屋面梁、板内，预埋吊环距支点的距离不小于3米，挑梁与吊环连接应用8号铁丝绑扎牢固。6. 安装吊篮的操作程序：先将挑梁固定绑牢，挂好吊篮承重绳，将在地面组装好的吊篮，穿好承重绳，装好保险卡或保险绳，然后摇动各吊点的脚踏葫芦，使吊篮平稳的升到使用高度，最后将吊篮与建筑物拉结稳固后，即可使用。7.吊篮适用于本建筑外装修和外檐修补作业，吊篮的负荷量不超过2KN/M2（包括活荷载）。吊篮上的人员和材料要对称分布，不得集中在一头，保证
