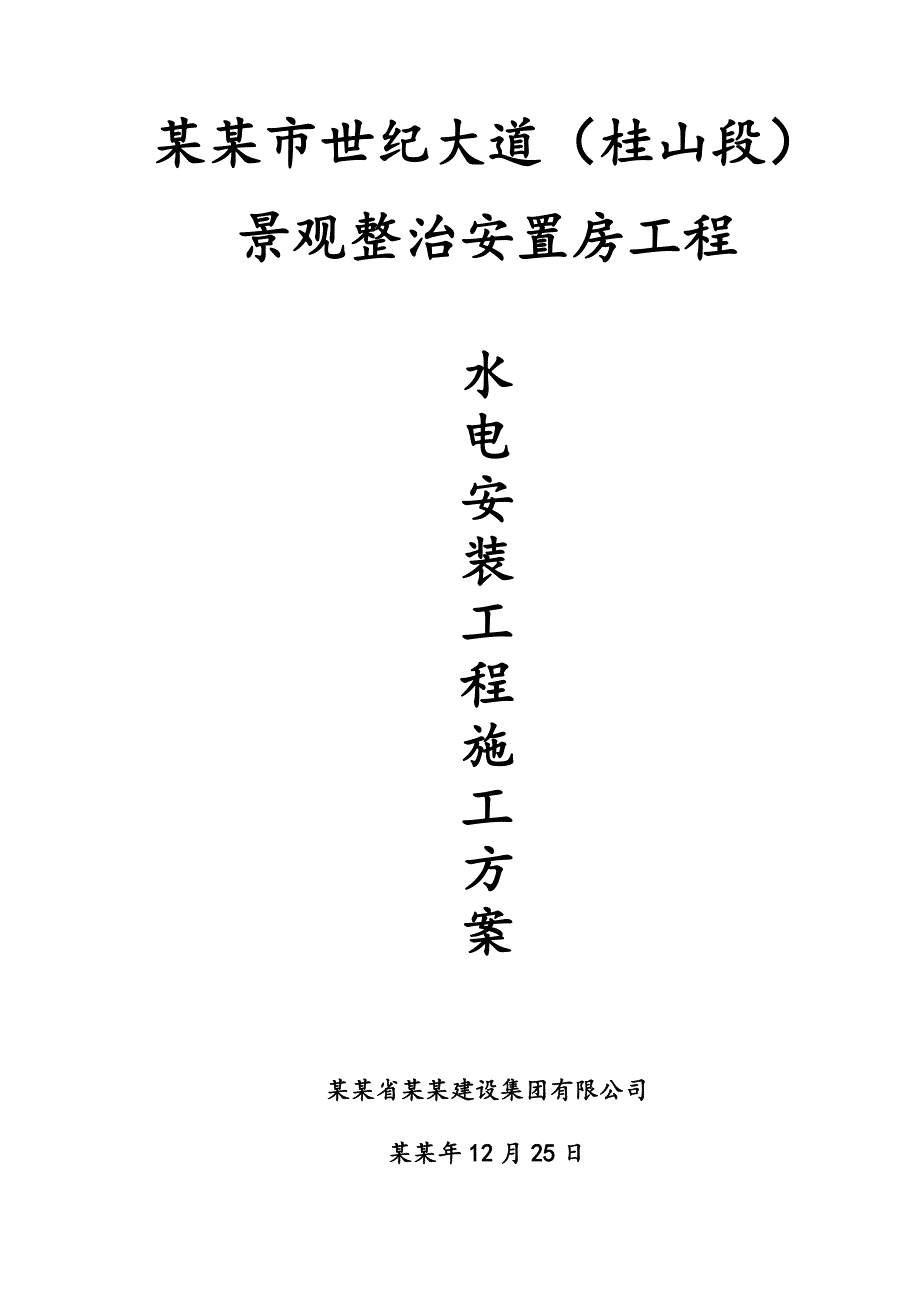

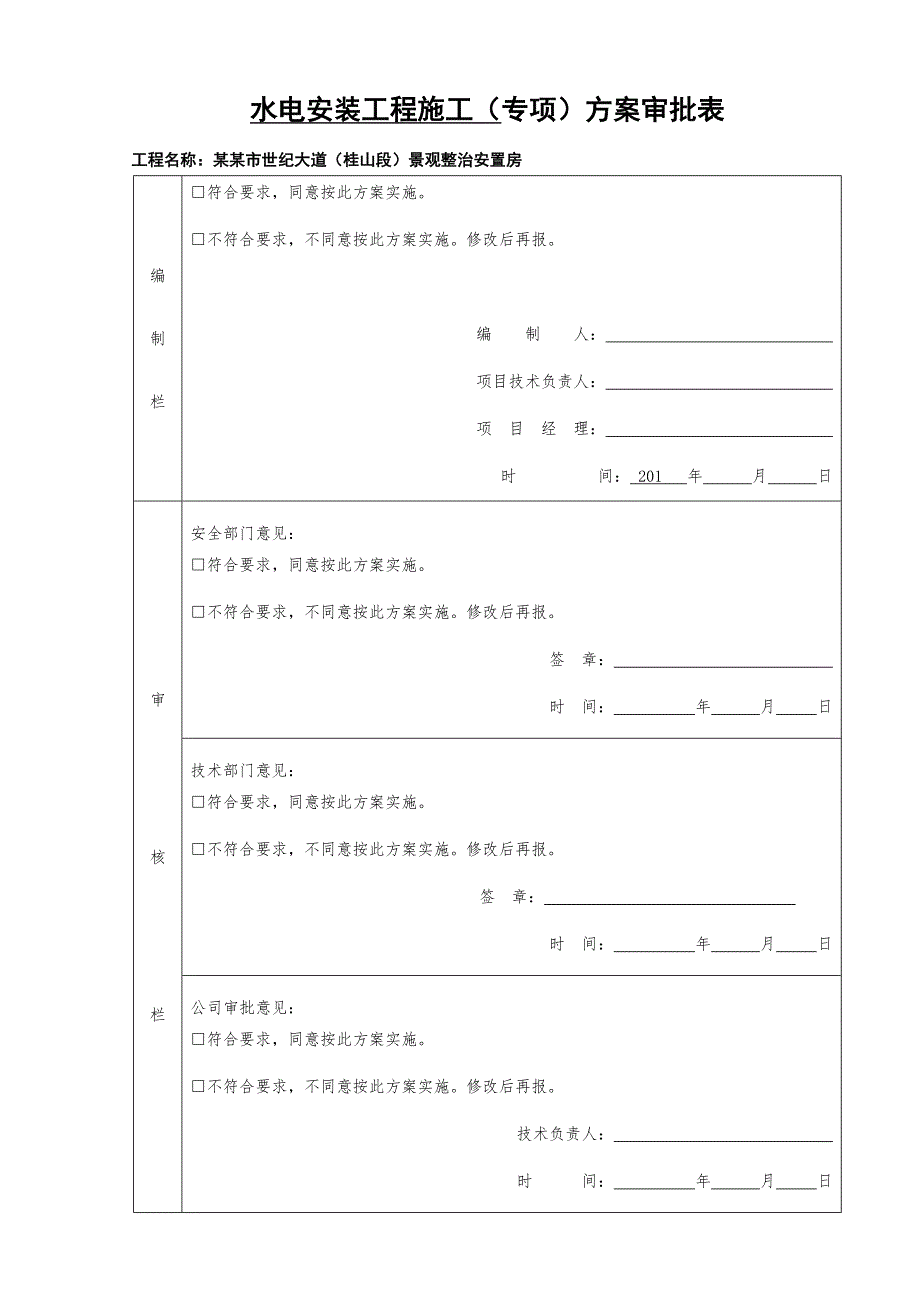

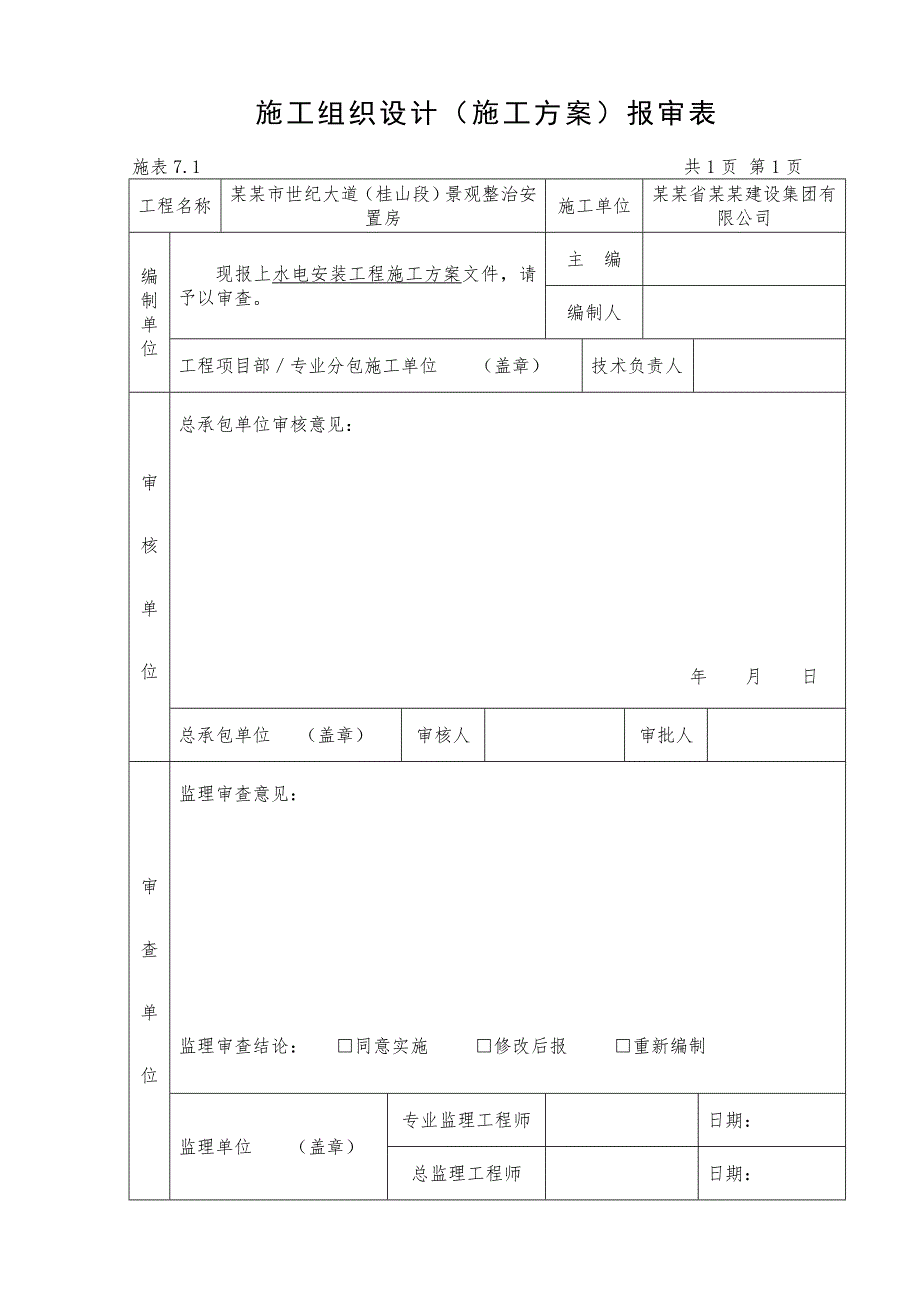

1、某某市世纪大道(桂山段)景观整治安置房工程水电安装工程施工方案某某省某某建设集团有限公司某某年12月25日施工组织设计(施工方案)报审表施表7.1 共1页 第1页工程名称某某市世纪大道(桂山段)景观整治安置房施工单位某某省某某建设集团有限公司编制单位现报上水电安装工程施工方案文件,请予以审查。主 编编制人工程项目部专业分包施工单位 (盖章)技术负责人 审核单位总承包单位审核意见:年 月 日 总承包单位 (盖章)审核人审批人审查单位监理审查意见:监理审查结论: 同意实施 修改后报 重新编制监理单位 (盖章)专业监理工程师日期:总监理工程师日期:水电安装工程施工(专项)方案审批表工程名称:某某市世
2、纪大道(桂山段)景观整治安置房 编制栏符合要求,同意按此方案实施。不符合要求,不同意按此方案实施。修改后再报。编 制 人: 项目技术负责人: 项 目 经 理: 时 间: 201 年 月 日审核栏安全部门意见:符合要求,同意按此方案实施。不符合要求,不同意按此方案实施。修改后再报。签 章: 时 间: 年 月 日技术部门意见:符合要求,同意按此方案实施。不符合要求,不同意按此方案实施。修改后再报。签 章: 时 间: 年 月 日公司审批意见:符合要求,同意按此方案实施。不符合要求,不同意按此方案实施。修改后再报。技术负责人: 时 间: 年 月 日目 录一、编制依据1-1二、工程概况1-1三、劳动力安
3、排情况的描述2-2四、水电安装主要施工方法2-14五、确保工程质量的技术组织措施14-17六、确保安全生产的技术组织措施17-19七、确保文明方式的技术组织措施19-20八、确保工期的技术组织措施20-21九、施工总进度表或工期网络图21-21十、施工总平面布置图21-21十一、协调各分部项目的施工的技术和管理措施21-22一.编制依据本施工组织设计应工程需要,依据施工合同、施工图纸答疑、工程量清单、建筑设计图纸(含设计变更通知单)等资料,结合本工程建筑特征和场地条件,参照现行施工验收规范及工程建筑法规及规程认真编制而成,使之更具有针对性和可操作性,使之能真正指导施工建设全过程。“世纪大道(桂
4、山段)景观整治安置房”施工组织设计严格依据招标文件要求进行编写,编写的主要内容有:编制依据、工程概况、劳动力安排情况的描述、主要施工方法、确保工程质量主要技术措施、确保工期的技术组织措施、确保安全生产的技术组织措施、确保工期的技术组织措施、施工总进度表或工期网络图、施工总平面布置图、协调各分部项目的施工的技术和管理措施等。我司将按合同所承诺的条件,参照施工规范及标准和我司制定的质量体系、质量方针、质量目标、质量承诺进行质量管理,确保工程质量达到合同要求,按时将工程施工完成及验收通过并交付使用。二.工程概况本工程为世纪大道(桂山段)景观整治安置房,工程简要概况如下:1、单位工程为世纪大道(桂山段
5、)景观整治安置房,子单位工程为地下室及地面1#、2#、3#、4#楼为二十五层,建筑高度为76.5m及5#楼为二十二层,建筑高度为67.5m的住宅楼,属二类建筑,框架结构;2、本项目为世纪大道(桂山段)景观整治安置房,地上部分总面积为63672. 地下部分面积为9616M, 14#搂均为25层,总建筑高度为76.5M,5#搂为22层,总建筑高度为67.5M;3、本工程采用220/380V配电系统低压电源进行供电,正常电源引自小区区街变(甲方另行委托设计),各幢楼电源由配电室与发电机房引至各幢楼配电间在由配电间引入各楼层。4、本工程水源:从西侧的世纪大道和北侧的规划路分别各引一路DN200的给水管
6、做为本地块的给水水源;市政给水最低水压为0.18MPa(测试点绝对标高36.000);5、本工程地址为某某省某某市世纪大道以西,梅岭路以东,嘉华路以北。建设单位为某某市房屋建设开发有限公司,设计单位为中国建筑西北设计研究院,施工单位为某某省某某建设集团有限公司,监理单位为。三.劳动力安排情况描述根据设计图纸统计的数量,高峰时计划投入用工总人数约130人,其中主要管理人员6人,水工组40人,电工组60人,普工10人,油漆工8人,焊工6人。视施工进度及增加项目数量情况,如果人员不够,公司将调整后备施工队伍予以补充。四、水电安装主要施工方法(一) 工程施工范围强电、电视、电话、给水、排水及雨水等系统
7、的预埋、安装与调试,及相关专业间的配合工作。(二) 工程施工依据1、施工图及设计说明。2、标书、答疑及图纸会审纪要。3、设计院及甲方设计变更通知书。4、现行施工及验收规范。类别编号或文号名 称国标GB-2002建筑电气安装工程施工质量验收规范国标GB50302-2002建筑给排水与采暖工程质量验收规范国标GB50300-2001建筑工程施工质量验收统一标准国标GB50231-98机械设备安装工程施工及验收通用规范国标GBJ/CT501-99建筑给水聚丙烯管道工程技术规范国标GB 50411-2007建筑节能工程施工质量验收规范国标GB 5700-85室内照明测量方法国标GB 50034建筑照明
8、设计标准国标99D501-1建筑物防雷设施安装地方标准DBJ13-22-99民用建筑电气工程施工技术操作规范地方标准DBJ13-23-99建筑给水排水硬聚氯乙烯管道安装工程技术操作规程图集04D701-3电缆桥架安装图集96D131-1线槽配线安装图集04D702-1常用低压配电设备安装图集03D501-4接地装置安装图集02D501-2等电位联结安装图集02S404防水套管图集02SS405-14给水塑料管安装图集96S406给水排水标准图集图集09S304卫生设备安装图集01S305小型潜水排污泵选用及安装协会标准CECS 154:2003建筑防火封堵应用技术规程协会标准CECS125:2
9、001建筑给水钢塑复合管管道工程技术规程行规JGI59-99建筑施工安全检查标准行规JGJ33-2001建筑机械使用安全技术规程行规CJ164-2002节水型生活用水器具行规JGJ46-88施工现场临时用电安全技术规范行规JGJ50-2001城市道路和建筑物无障碍设计规范行规JGJ80-91建筑施工高处作业安全技术规范行规CJJ/T29-98建筑排水硬聚氯乙烯管道施工及验收规程(三) 主要施工方法1、施工前准备(1)在项目部的组织下进行图纸自审工作,及时发现图中存在的问题,在工程施工前排除解决。(2)编制工程项目质量计划,以关键工序为主,制定详细的施工方案,作业指导书。(3)组织参加施工人员学
10、习施工规范、验评标准和施工图纸,对施工人员进行岗前培训。(4)进行工料分析,做好人、财、物的计划和进场的工作。(5)安排好临时设施并提出计划,交给项目部进行统筹安排。(6)做好各单项施工前的技术及安全交底工作。2、施工流程(1)项目工程分部如下分部子分部分项建筑给水、排水及采暖室内给水系统室内给水管道及配件安装给水设备安装室内排水系统室内排水管道及配件安装雨水管道及配件安装卫生器具安装卫生器具给水配件安装卫生器具排水管道安装建筑电气电气动力不间断电源安装成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)安装电缆桥架安装和桥架内电缆敷设电缆头制作、接线和线路绝缘测试电气照明安装成套配电柜、控制
11、柜(屏、台)和动力、照明配电箱(盘)安装电线导管、电缆导管和线槽敷设电线、电缆穿管和线槽敷线电缆头制作、接线和线路绝缘测试开关、插座风扇安装专用灯具安装建筑物照明通电试运行防雷及接地装置安装接地装置安装避雷引下线和变配电室接地干线敷设建筑物等电位联结接闪器安装(2)电气分部工程工艺流程图:配合空调系统调试绝缘测试配电箱安装开关插座、灯具试 电避雷网安装接地电阻测试整体通电试电扫尾、产品保护竣 工配合联动报警调试金属线槽、桥架安装管内穿线电缆敷设、线盒安装绝缘测试避雷引下线电气预埋墙体接盒管盒输通、清扫开 工施工前准备(3)、水卫分部工程工艺流程图开 工施工前准备配合土建做预埋清理孔洞放 样预制管段支架制安给水立管安装分段试压支吊架安装横支管安装水压、试压管道冲洗附件安装系统试压密闭试验单体试验设备安装设备负荷试验扫尾、产品保护竣 工支吊架安装横支管安装灌水通水卫生洁具安装试验调整排水立管安装孔洞灌浆3、电气工程施工方法(1)、配管、盒及穿线。施工前组织所有参加施工人员学习相关资料,做好技术的层层交底并落实到位。金属导管严禁对口焊接,镀锌和壁厚小于2mm的钢导管不得套管熔焊连接。焊接钢管连接采用套管焊接,在接头处再加以6圆钢作接地跨接筋,管内壁防腐、外部除锈等。管的断口面要光滑
