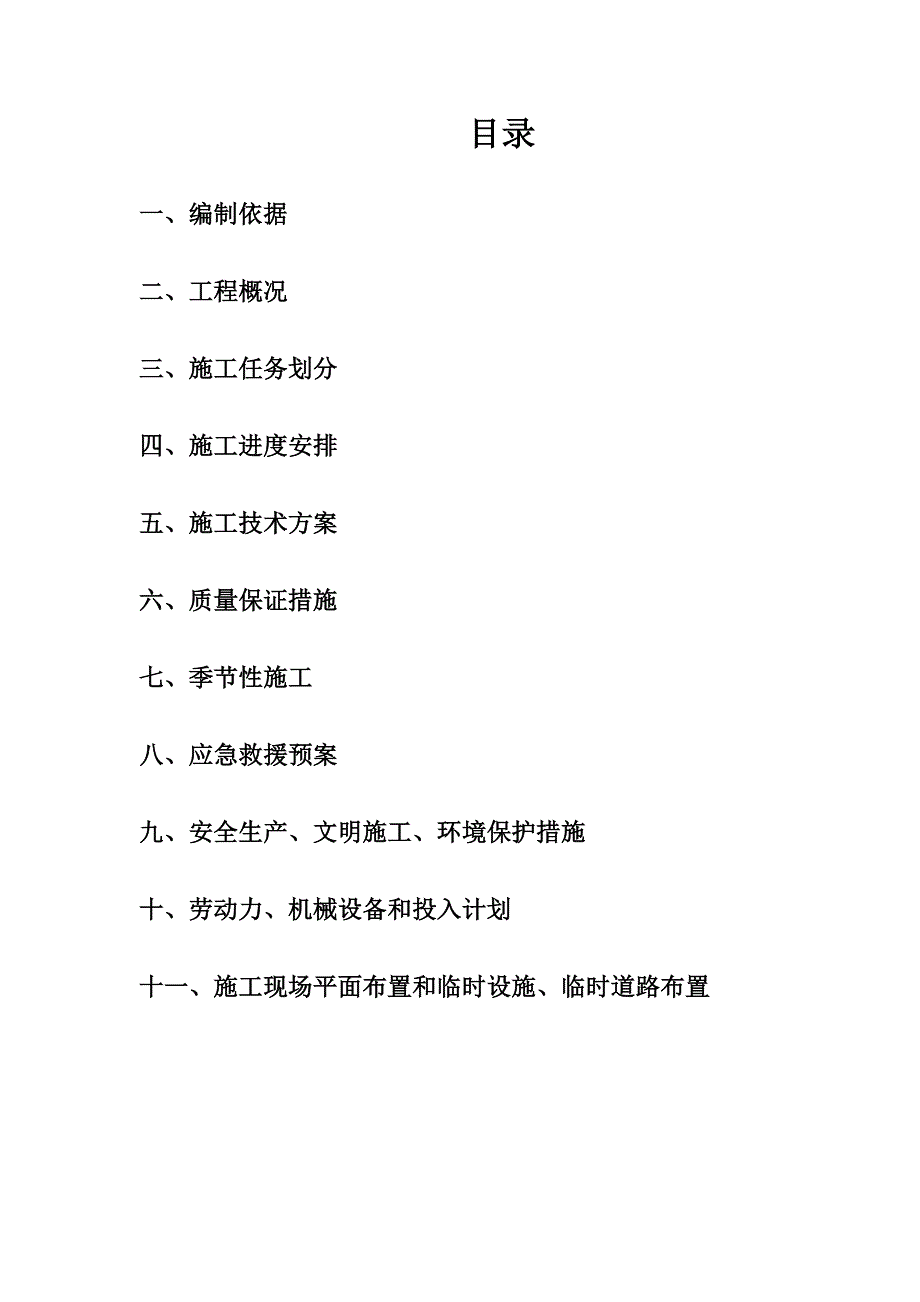

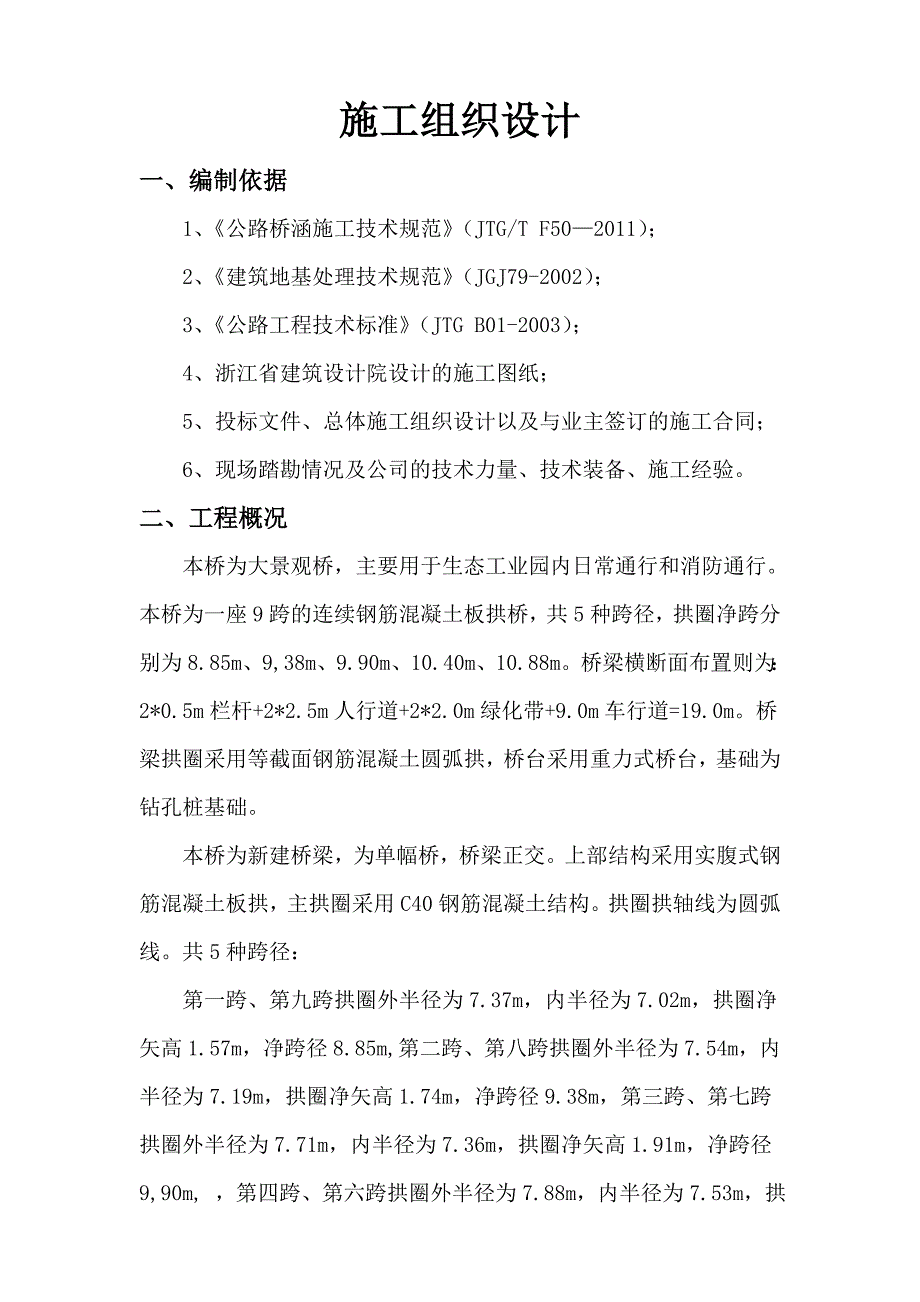

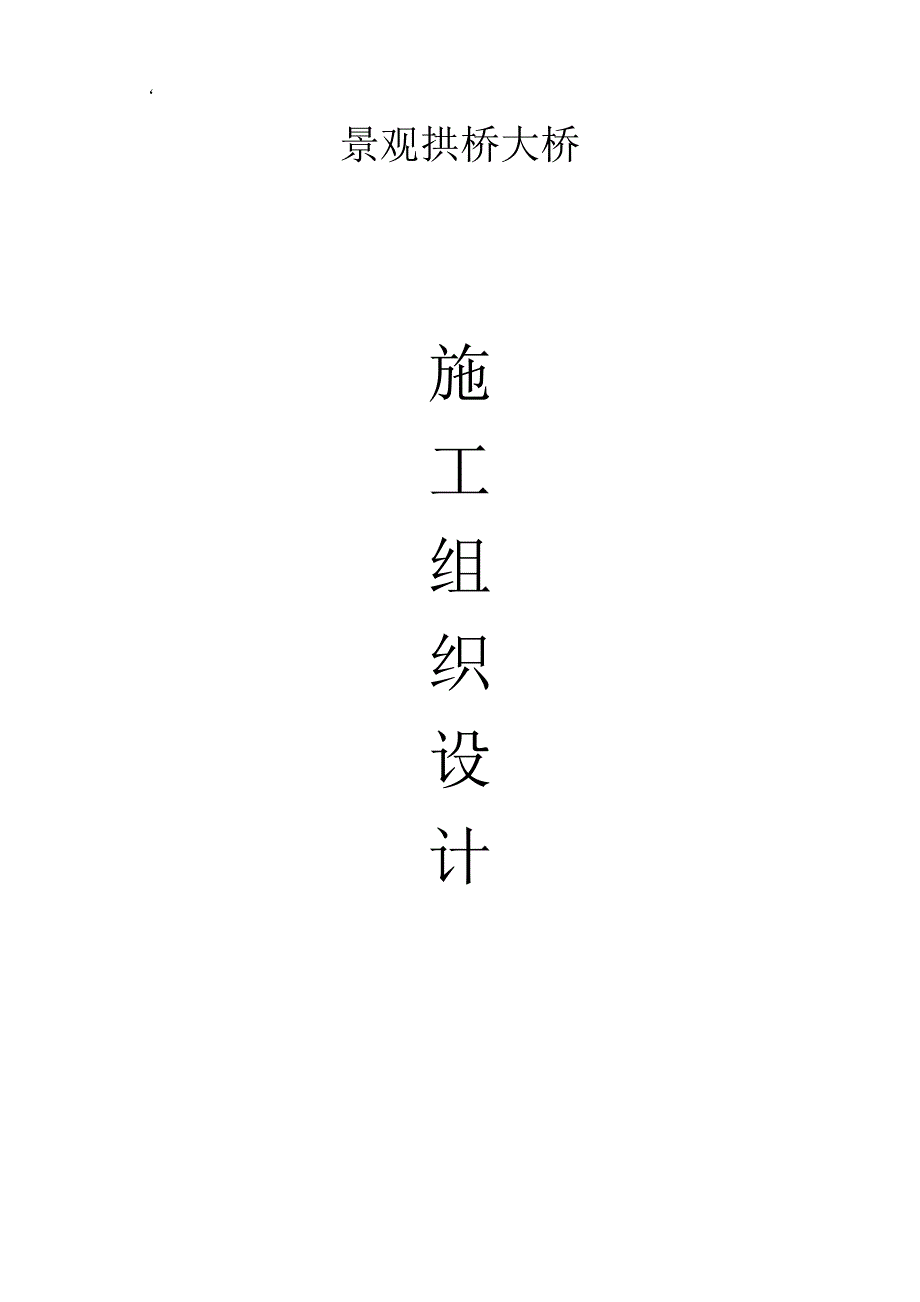

1、景观拱桥大桥施工组织设计目录一、编制依据二、工程概况三、施工任务划分四、施工进度安排五、施工技术方案六、质量保证措施七、季节性施工八、应急救援预案九、安全生产、文明施工、环境保护措施十、劳动力、机械设备和投入计划十一、施工现场平面布置和临时设施、临时道路布置施工组织设计一、编制依据1、公路桥涵施工技术规范（JTG/T F502011）；2、建筑地基处理技术规范（JGJ79-2002）；3、公路工程技术标准（JTG B01-2003）；4、浙江省建筑设计院设计的施工图纸；5、投标文件、总体施工组织设计以及与业主签订的施工合同；6、现场踏勘情况及公司的技术力量、技术装备、施工经验。二、工程概况本桥
2、为大景观桥，主要用于生态工业园内日常通行和消防通行。本桥为一座9跨的连续钢筋混凝土板拱桥，共5种跨径，拱圈净跨分别为8.85m、9,38m、9.90m、10.40m、10.88m。桥梁横断面布置则为：2*0.5m栏杆+2*2.5m人行道+2*2.0m绿化带+9.0m车行道=19.0m。桥梁拱圈采用等截面钢筋混凝土圆弧拱，桥台采用重力式桥台，基础为钻孔桩基础。本桥为新建桥梁，为单幅桥，桥梁正交。上部结构采用实腹式钢筋混凝土板拱，主拱圈采用C40钢筋混凝土结构。拱圈拱轴线为圆弧线。共5种跨径：第一跨、第九跨拱圈外半径为7.37m，内半径为7.02m，拱圈净矢高1.57m，净跨径8.85m, 第二跨
3、、第八跨拱圈外半径为7.54m，内半径为7.19m，拱圈净矢高1.74m，净跨径9.38m，第三跨、第七跨拱圈外半径为7.71m，内半径为7.36m，拱圈净矢高1.91m，净跨径9,90m, ，第四跨、第六跨拱圈外半径为7.88m，内半径为7.53m，拱圈净矢高2.25 m，净跨径10.4m，第五跨拱圈外半径为8.05m，内半径为7.70m，拱圈净矢高2.25m，净跨径10.88m。拱圈采用等截面，横向设两条断缝，截面高0.35m，宽度分别为6m、7m、6m。下部结构采用实体墩台，钻孔灌注桩基础。桥墩承台尺寸为2000*250*150cm，桥台承台尺寸为2000*360*150cm。桥台为双排
4、桩，直径为80cm；桥墩为单排桩，直径120cm。三、 施工任务划分本工程施工任务划分的原则是在确保工程施工安全、质量、工期的同时把对周围环境的影响减到最小，少污染、少占地，力求整个方案经济、合理、科学。结合现场情况，项目部下设三个施工作业队。负责基础施工的作业队1个，负责钢筋制作施工的作业队1个，负责模板制作的作业队1个。 按照我公司ISO-9002 管理体系，我们将在现场成立以项目经理为首的“四部一室”对整个工程进行垂直有效管理。“四部”为：技术质量部、工程物资部、经营计划部、财务核算部。“一室”为综合办公室。其各自职能分别为：技术质量部：负责项目全过程质量控制与质量管理、施工技术方案的研
5、究和编制、与设计代表、监理工程师进行技术与标准的洽商、各种资料的填报和竣工文件的整理、对下属的工地实验室和测量队伍进行业务指导等。工程物资部：负责工程现场的施工管理、对工程生产与进度进行合理安排与督促，对设备、材料的供应进货和保管负责，同时还要管理下属劳务队伍以及进行安全生产等。经营计划部：负责生产的计划安排、工程量的核定、计量支付的报送与审批。财务核算部：负责工程的成本核算，与业主进行财务方面的业务往来。综合办公室：主要负责文明施工、现场保卫、对外协调以及职工业余生活和后勤保障等。在施工现场，为了使各队伍职责分明、便于协调，我们将施工队伍细分为基础施工队、钢筋施工队、模板施工队等。项目经理:
6、项目负责人物资部王办公室汪技术部经营计划部李哲财务部汪成各专业队项目经理部组织机构四、施工进度安排1、本工程质量要求：本工程的质量目标为合格工程。 2、本工程工期要求：开工日期某某年3月7日，竣工日期某某年5月18日，总工期72天。根据施工进度安排和现场具体情况，拟采用两台钻孔灌注桩机由中间向两侧同时施工，待两排桩浇筑完成达到养成期后，采用小应变检测，然后采用流水作业进行下一道工序。待桩施工结束时，抽取10%的桩做大应变检测。现场测量标高大约在1m左右，承台底设计标高为2.36m，即基坑开挖深度大概在34m，根据现场地质情况和钻孔灌注桩同时施工的情况，为确保安全必须采用必要的围护措施。具体施工
7、程序见下图：序号分部工程施工进度（天）36912151821242730333639424548515457606366697275781桩2承台3墩身台身4墩帽台帽5拱圈6填料挡墙7附属 3、本工程安全要求：本工程安全目标为不出现任何安全质量事故。4、本工程文明要求：遵照业主有关文明施工要求，配制各类牌图和宣传标语，施工人员统一着装，挂牌上岗，行为文明，争创文明工地。 五、施工技术方案(一)、工程施工要点概述A、施工测量桥梁施工准备阶段和施工过程中进行的测量工作应注重：（1）对测量仪器进行精度标定和检校。（2）对设计单位交付的桩位和水准基点及其测量资料进行核查。（3）建立满足精度要求的施工控
8、制网。（4）桥梁进行施工变形观测和精度控制。 B、桩基施工（1）成孔注意事项：a、选择合适的泥浆。b、成孔过程中，应经常检查孔内有无异常情况。c、钻孔至设计标高后，对孔径、孔深进行自检，合格后进行清孔，以确保孔底沉淀、泥浆指标满足设计规范要求。（2）钢筋笼制安 因考虑现场各方面因素，钢筋笼下放采用钻机下放，在此过程中应特别注意安全问题。钢筋笼安装要认真对中，保证桩壁砼保护屋的厚度及钢筋笼标高符合设计要求。钢筋笼安装完毕，进行二次清孔。清孔后泥浆性能指针报现场监理工程师验收。（3）灌注水下砼 水下砼采用灌浆导管法灌注保证混凝土首批灌入量，保证导管埋深，从而保证水下砼的质量。进行水下砼的灌注时，导
9、管接头不得漏水或漏气；提升导管时，不得有摇动，要维持孔内静水状态，起拔导管要保证导管底部埋深不少于2m，并不得大于6m，灌注完成后的钻孔桩桩顶应比设计高度至少高出50cm，以便清除桩头浮浆砼后，保证截面处砼有良好的质量。C、桥台、桥墩桩基基础桥位及基础放样，用全站仪测量桥位定位，并对桩基放样。立基础模板，模板采用木模板，外支撑加固模板。D、满堂支架（1）基础必须采取加固措施。（2）每根立杆底部应设置垫板，相邻立杆的对接扣件不得在同一高度内。（3）脚手架使用时间较长，应及时进行检查，发现基础下沉，杆件变形等问题要及时解决。E、拱圈（1）拱圈一次连续浇注完毕，因故中断施工时，浇注成垂直于拱轴线的施
10、工缝。（2）每阶段均要进行施工观测，严格控制拱圈的变形。（3）必须在安装支架和拱架时预留施工拱度。（4）为防止施工缝出现裂缝，拱肋合拢温度应符合设计要求，如无设计规定时，宜在气温接近当地平均温度时进行合拢。(二)、施工准备1、施工场地在桥头50m距离范围内设置面积为20*12m宽钢筋加工场地，铺设一层5cm 碎石10cm商品混凝土，保证工作场地整洁，钢筋不污染不腐蚀。2、施工用水利用现场湖泊用水。饮用水利用场区内自来水。3、施工用电就近架设线路，接380kv线路，在总配电箱下设开关箱，开关箱下设用电设备，形成“三级配电”。采用漏电保护措施，除在末级开关箱内加装漏电保护器外，还要在上一级分配电箱
11、或总配电箱中加装一级漏电保护器，总体上形成“两级保护”。4、施工道路根据现场施工要求，并经过现场的实地考察和了解。拟修建两条施工便道，满足桥梁施工。第一条修建在河道北侧，沿河道修筑到新建斗龙大桥桥北，第二条修建在斗龙大桥东侧，从桥南向北侧修建40m。 (三)、钻孔灌注桩施工A、钻孔桩场地布置1、场地为旱地场地时，应平整场地，清除杂物，换除软土，夯打密实。钻机底座用枕木或木架搭设坚固稳定的工作平台。2、制浆池、沉淀池、泥浆池可设在桥两则。B、测量控制根据设计提供的施工图和水准点、坐标点进行轴线和坐标测定，在沿线设置控制网和高程控制点。工艺流程：钻孔机就位钻孔检查质量孔底清理钢筋笼下放二次清孔浇筑
12、砼移钻孔机C、钻机安装 钻机就位前，应对钻孔前的各项准备工作进行检查，包括主要机具设备的检查和维修。采用枕木、钢轨作为钻机运行轨道，钢轨枕木连接紧寄存牢靠，确保钻机在钢轨上运行平稳。钻机安装就位必须做到天车中心、转盘中心、钻孔中心在一垂直线上。钻机安装就位后，底座和顶端应平稳，不得产生位移和沉陷。D、护筒（1）用钢板制成的埋设护筒，应坚实不漏水；护筒入地较深时，宜以压重、振动、锤击或辅以筒内除土等法沉入。 （2）护筒内径应大于钻头直径20cm，并高出施工地面0.3m。其高度尚应满足孔内泥浆面高度的要求。（3）护筒埋置深度岸上不小于1.0m，并根据地层实际情况进行加长，并保持其稳定性要求。当表面
