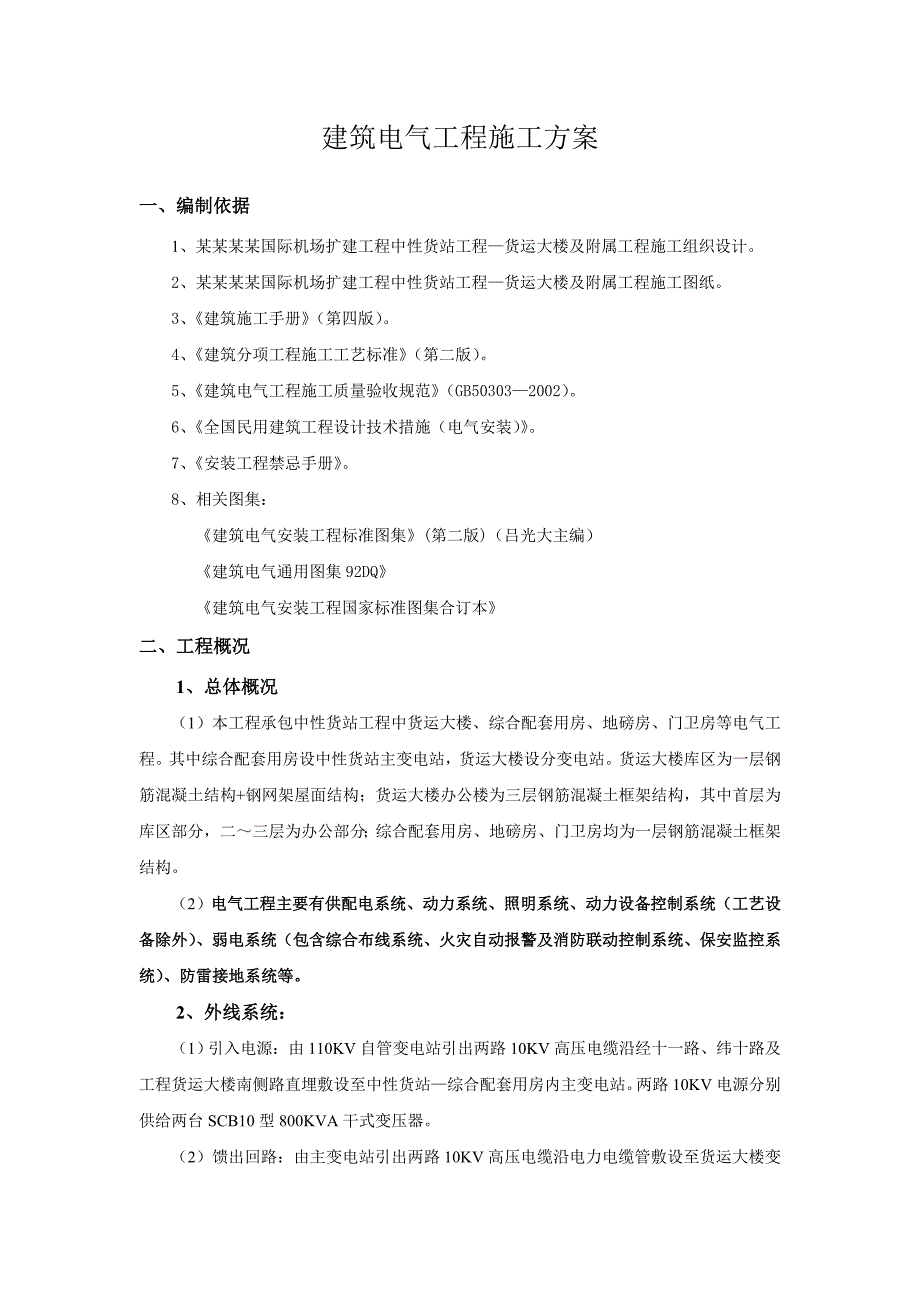

1、建筑电气工程施工方案一、编制依据1、某某某某国际机场扩建工程中性货站工程货运大楼及附属工程施工组织设计。2、某某某某国际机场扩建工程中性货站工程货运大楼及附属工程施工图纸。3、建筑施工手册（第四版）。4、建筑分项工程施工工艺标准（第二版）。5、建筑电气工程施工质量验收规范（GB503032002）。6、全国民用建筑工程设计技术措施（电气安装）。7、安装工程禁忌手册。8、相关图集： 建筑电气安装工程标准图集(第二版)（吕光大主编） 建筑电气通用图集92DQ 建筑电气安装工程国家标准图集合订本二、工程概况1、总体概况（1）本工程承包中性货站工程中货运大楼、综合配套用房、地磅房、门卫房等电气工程。其
2、中综合配套用房设中性货站主变电站，货运大楼设分变电站。货运大楼库区为一层钢筋混凝土结构+钢网架屋面结构；货运大楼办公楼为三层钢筋混凝土框架结构，其中首层为库区部分，二三层为办公部分；综合配套用房、地磅房、门卫房均为一层钢筋混凝土框架结构。（2）电气工程主要有供配电系统、动力系统、照明系统、动力设备控制系统（工艺设备除外）、弱电系统（包含综合布线系统、火灾自动报警及消防联动控制系统、保安监控系统）、防雷接地系统等。2、外线系统：（1）引入电源：由110KV自管变电站引出两路10KV高压电缆沿经十一路、纬十路及工程货运大楼南侧路直埋敷设至中性货站综合配套用房内主变电站。两路10KV电源分别供给两台

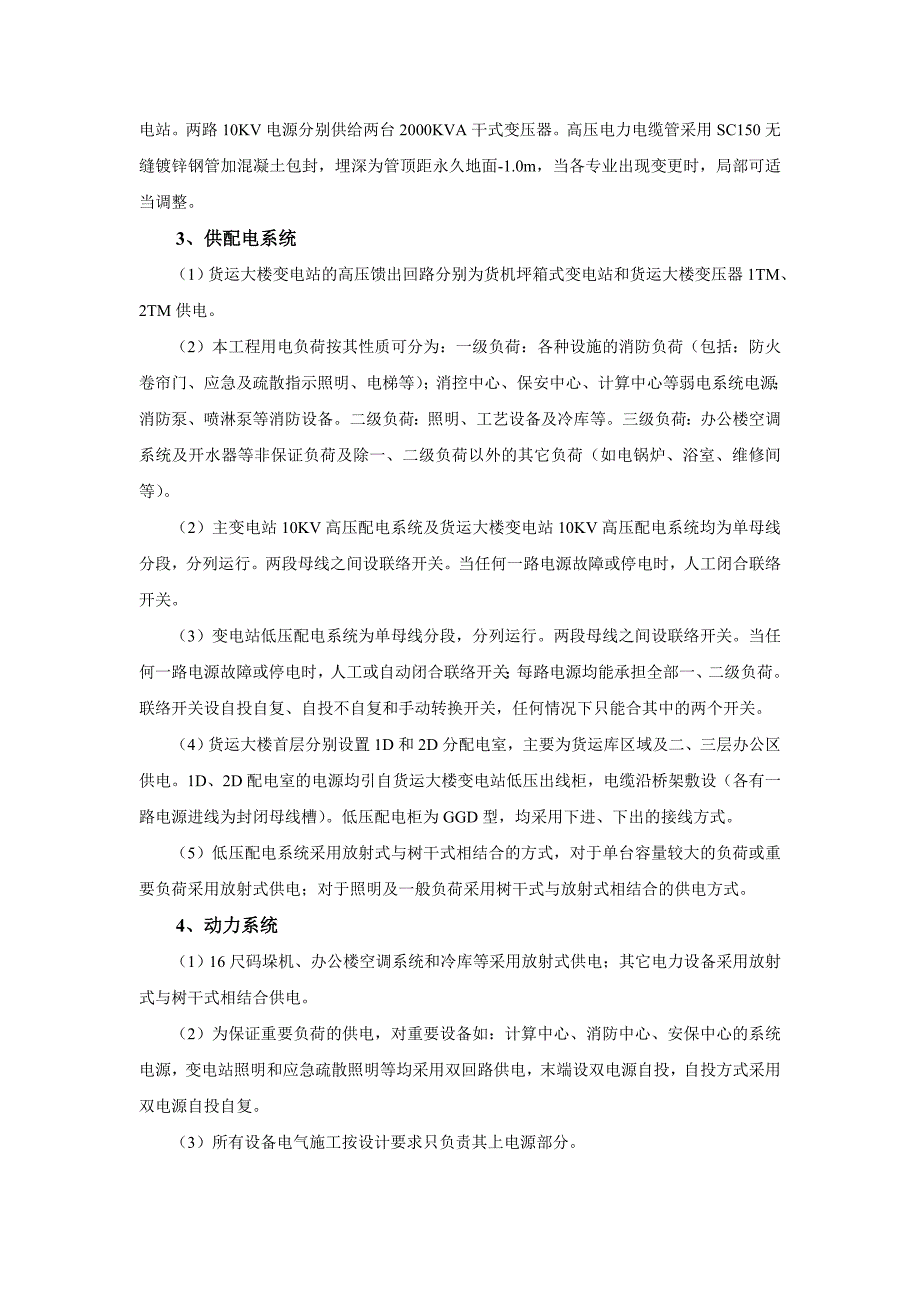

3、SCB10型800KVA干式变压器。（2）馈出回路：由主变电站引出两路10KV高压电缆沿电力电缆管敷设至货运大楼变电站。两路10KV电源分别供给两台2000KVA干式变压器。高压电力电缆管采用SC150无缝镀锌钢管加混凝土包封，埋深为管顶距永久地面-1.0m，当各专业出现变更时，局部可适当调整。3、供配电系统（1）货运大楼变电站的高压馈出回路分别为货机坪箱式变电站和货运大楼变压器1TM、2TM供电。（2）本工程用电负荷按其性质可分为：一级负荷：各种设施的消防负荷（包括：防火卷帘门、应急及疏散指示照明、电梯等）；消控中心、保安中心、计算中心等弱电系统电源；消防泵、喷淋泵等消防设备。二级负荷：照明
4、、工艺设备及冷库等。三级负荷：办公楼空调系统及开水器等非保证负荷及除一、二级负荷以外的其它负荷（如电锅炉、浴室、维修间等）。（2）主变电站10KV高压配电系统及货运大楼变电站10KV高压配电系统均为单母线分段，分列运行。两段母线之间设联络开关。当任何一路电源故障或停电时，人工闭合联络开关。（3）变电站低压配电系统为单母线分段，分列运行。两段母线之间设联络开关。当任何一路电源故障或停电时，人工或自动闭合联络开关；每路电源均能承担全部一、二级负荷。联络开关设自投自复、自投不自复和手动转换开关，任何情况下只能合其中的两个开关。（4）货运大楼首层分别设置1D和2D分配电室，主要为货运库区域及二、三层办
5、公区供电。1D、2D配电室的电源均引自货运大楼变电站低压出线柜，电缆沿桥架敷设（各有一路电源进线为封闭母线槽）。低压配电柜为GGD型，均采用下进、下出的接线方式。（5）低压配电系统采用放射式与树干式相结合的方式，对于单台容量较大的负荷或重要负荷采用放射式供电；对于照明及一般负荷采用树干式与放射式相结合的供电方式。4、动力系统（1）16尺码垛机、办公楼空调系统和冷库等采用放射式供电；其它电力设备采用放射式与树干式相结合供电。（2）为保证重要负荷的供电，对重要设备如：计算中心、消防中心、安保中心的系统电源，变电站照明和应急疏散照明等均采用双回路供电，末端设双电源自投，自投方式采用双电源自投自复。（

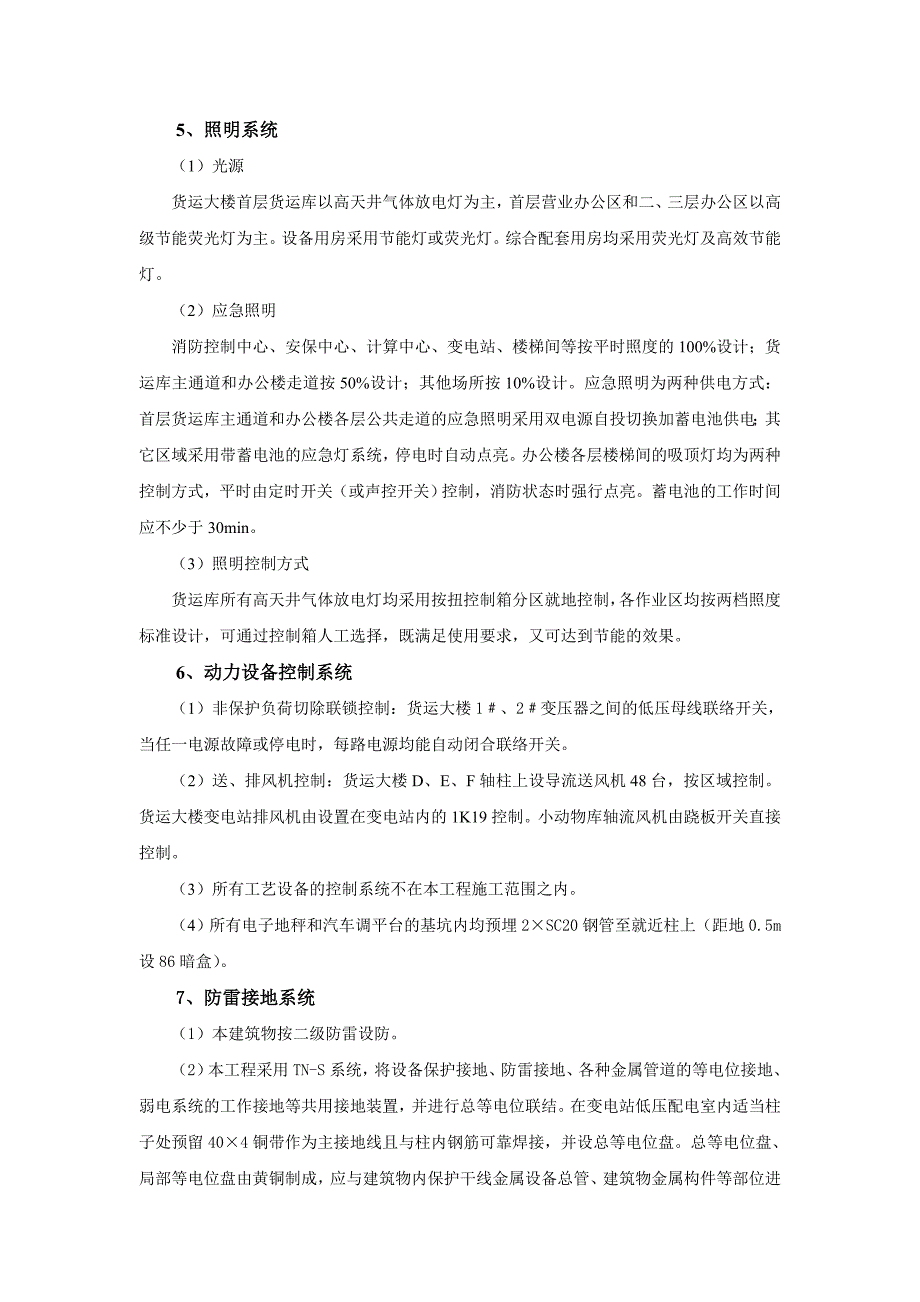

6、3）所有设备电气施工按设计要求只负责其上电源部分。5、照明系统（1）光源货运大楼首层货运库以高天井气体放电灯为主，首层营业办公区和二、三层办公区以高级节能荧光灯为主。设备用房采用节能灯或荧光灯。综合配套用房均采用荧光灯及高效节能灯。（2）应急照明消防控制中心、安保中心、计算中心、变电站、楼梯间等按平时照度的100%设计；货运库主通道和办公楼走道按50%设计；其他场所按10%设计。应急照明为两种供电方式：首层货运库主通道和办公楼各层公共走道的应急照明采用双电源自投切换加蓄电池供电；其它区域采用带蓄电池的应急灯系统，停电时自动点亮。办公楼各层楼梯间的吸顶灯均为两种控制方式，平时由定时开关（或声控开
7、关）控制，消防状态时强行点亮。蓄电池的工作时间应不少于30min。（3）照明控制方式货运库所有高天井气体放电灯均采用按扭控制箱分区就地控制，各作业区均按两档照度标准设计，可通过控制箱人工选择，既满足使用要求，又可达到节能的效果。6、动力设备控制系统（1）非保护负荷切除联锁控制：货运大楼1、2变压器之间的低压母线联络开关，当任一电源故障或停电时，每路电源均能自动闭合联络开关。（2）送、排风机控制：货运大楼D、E、F轴柱上设导流送风机48台，按区域控制。货运大楼变电站排风机由设置在变电站内的1K19控制。小动物库轴流风机由跷板开关直接控制。（3）所有工艺设备的控制系统不在本工程施工范围之内。（4）
8、所有电子地秤和汽车调平台的基坑内均预埋2SC20钢管至就近柱上（距地0.5m设86暗盒）。7、防雷接地系统（1）本建筑物按二级防雷设防。（2）本工程采用TN-S系统，将设备保护接地、防雷接地、各种金属管道的等电位接地、弱电系统的工作接地等共用接地装置，并进行总等电位联结。在变电站低压配电室内适当柱子处预留404铜带作为主接地线且与柱内钢筋可靠焊接，并设总等电位盘。总等电位盘、局部等电位盘由黄铜制成，应与建筑物内保护干线金属设备总管、建筑物金属构件等部位进行联结。总等电位联结线采用BV-125RC25。总等电位联结均采用各种型号的等电位卡子，绝对不允许在金属管道上焊接。（3）在计算中心、安保中心
9、、消防控制中心、弱电井及各层配线间等处作局部等电位联线并设置2253，绝缘固定，作为电讯设备专用接地线。（4）综合配套用房沿屋顶女儿墙设环型避雷带。货运库及营业办公楼屋顶沿女儿墙设环型避雷带，并利用金属屋面板作为防雷闪接器。避雷带采用254镀锌扁钢。（5）避雷引下线利用结构柱内主钢筋（至少两根），上下可靠贯通焊接，上端与屋顶避雷带可靠焊接，下端与自然接地体连通，并在室外地坪下-1m处焊接出505镀锌扁钢引出至室外接地体。（6）利用桩基或基础内主钢筋和所有基础梁主钢筋作自然接地体，所有主钢筋（至少两根）做水平可靠贯连接。（7）总接地电阻小于0.5。8、综合布线系统（1）综合布线系统包括：话音传输
10、系统、数据千兆局域网。（2）综合布线系统按功能分为五部分：1）设备间部分设备间设于办公楼二层计算中心，供中性货站各建筑物用。语音系统：由市话局引至货运大楼的外线电话电缆经进户预埋管、弱电竖井及二层弱电电缆桥架等引入二层机房（与计算中心合用）总配线架。机房设1200门程控交换机一台。数据系统：计算中心设小型机一台，经交换机与总配线架相连；计算中心总配线架MDF为900对8，经光纤至各分配线间，总配线间设于二层计算中心内。2）分配线间部分货运库首层设三个分配线间，办公区二层设一个分配线间，三以设两个分配线间，分配线间内设光缆配线架，铜缆配线架和集线器等到楼层配线设备，管理各层水平布线，连接相应的网
11、络设备。综合配套用房设一个配线架。3）干缆部分垂直（或水平）干缆选择光缆及三类在对数铜缆通过楼层配线将分配线架与主配线架用星型结构连接。所有话音信息点全部按照水平垂直2:1比例再增加20%余量配置干缆。数据干缆采用12芯多煤光纤，从各分配线间集线器接光纤至主控机房。4）水平电缆部分话音及数据全部采用6类双绞线，可相互兼容；水平电缆从各分配线架经弱电线槽至每个信息点位。竖向分支线，办公区为镀锌钢管暗敷设，库房区为JDJ钢管敷设。5）工作区部分每个工作区选用双孔5类RJ45标准信息插座，在地面或墙上安装，每个信息插座配线电缆为2条件类双绞线。（3）用户区插座、模块、配线架、端子板、跳线全部按时灯或
12、超类传输特性配置，最大限度满足信息点的互换性。（4）信息插座均为墙上或柱上暗装，安装高度为底边距地0.3m。办公楼二层手续厅及开敝办公区地面插座，详二次设计。（5）线路敷设：干线采用电缆桥架（与保安监控系统合用）；分支导线的配用管径分别为：1、2根SC20，3、4根SC25，5、6根SC32，沿地面敷设为镀锌钢管，沿吊顶或沿墙敷设为JDG钢管。9、火灾报警与联动控制系统整个中性货站的火灾报警与联动控制系统采用无主从方式的对等网络架构。在货运大楼办公楼首层设置消防控制中心，作为整个中性货站内各建筑物的消防控制枢纽。消防控制中心内设置火灾报警与联动控制柜、外控线控制柜、电源柜、消防广播控制柜和消防
13、专用电话主机。CRT图形显示屏、打印机、UPS不间断电源及备用电源。综合配套用房设置一个区域报警控制器。各系统均为二总线控制系统，通过火灾报警联动总线、消防专用总线、DC24V电源线以及手动直接控制线与货运大楼消防控制中心相连接。（1）火灾报警系统在货运库内及二、三层办公区内设置了感烟探测器、感温探测器、红外光束探测器、手动报警按钮、消火栓火灾报警按钮和需要添加输入模块的水流指示器、信号阀、湿式报警阀压力开关等信号发送设备，用于火灾并向消防控制中心发出信号，由消防控制中心联动相应控制设备。在货运库大空间区域采用两种探测方式：一种为自动扫描射水高空水炮配套的智能型红外探测组件，一种为红外光束感烟
14、深测器。两种探测器同时作用于所保护区域。在货物存放密集的高架库内，还设置了双层感烟深测器。综合配套用房内设置了感烟探测器、感温探测器、手动报警按钮，用于检测火灾并向消防控制中心发出信号，由消防控制中心联动相应控制设备。（2）联动控制包括消防广播、警铃、消防电话、水喷淋泵、消火栓泵、送排风、气体灭火系统、防火卷帘门、防火门释放器及非消防电源切除等，火灾时进行联动控制。控制方式分为自动控制和手动控制两种。（3）消防事故广播系统在消防控制中心设置消防广播机柜，消防事故广播机组采用定压式输出（输出功率为2360W），在货运库适当位置设置号筒式3W耐火型扬声器，营业办公区各层的走廊及公共部分均设置耐火型
15、3W扬声器。消防事故广播回路，按防火分区分路。当发生火灾时，消防控制中心可根据火灾发生的区域，自动或手动进行事故广播。（4）消防电话系统1）在消防控制中心设置消防电话总机，各防火分区内手动报警按钮均附设消防电话插孔；在变配电值班室、计算中心、贵重物品库、消防泵房等处分别设置消防电话分机。2）消防控制中心电话总机、各分机及对讲电话插口可以相互呼叫对讲，消防电话分机采用红色园拨号机，话机及对讲电话插口上设有“火警”专用明显标志。3）在消防控制中心内设置专用消防报警外线电话。（5）线路敷设1）线路敷设以电缆桥架为主，采用耐火型桥架并刷防火涂料。消防桥架与弱电桥架并列敷设。分支线路采用SC20SC25镀锌钢管（暗敷）或JDG镀锌钢管（明敷）。明敷钢筋一律刷防火涂料，暗敷钢管的保护层厚度不得小于30。2）导线规格见材料计划，其中引出货运库的电源线采用24.0规格。3）配管除ZR-KYJV线为SC25外，其它均为SC20。10、保安监控系统（1）在货运大楼内设置保安监控系统，主控室设在消防控制中心内，与火灾报警及联动控制系统共室。内设系统矩阵主机、视频录机、打印机、监视器及-24V电源设备等。在二层计算机房内设有副控键盘及监视器。（2）保安监控系统采用的设备和部件的视频输入和输出阻抗以及电缆阻抗均应为75。视频电缆：当敷设长度
