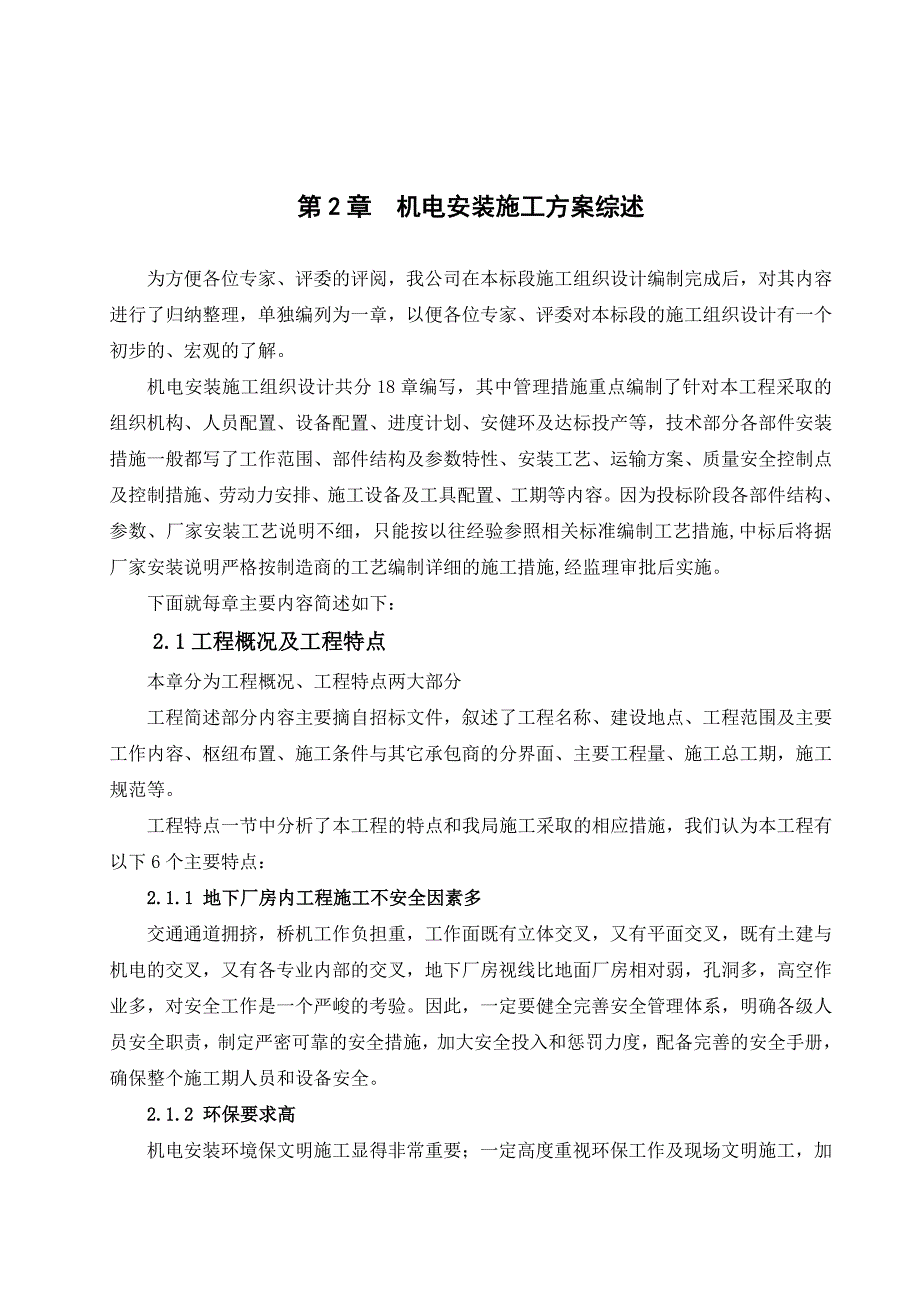

机电安装施工方案.doc_第1页
第1页 / 共30页

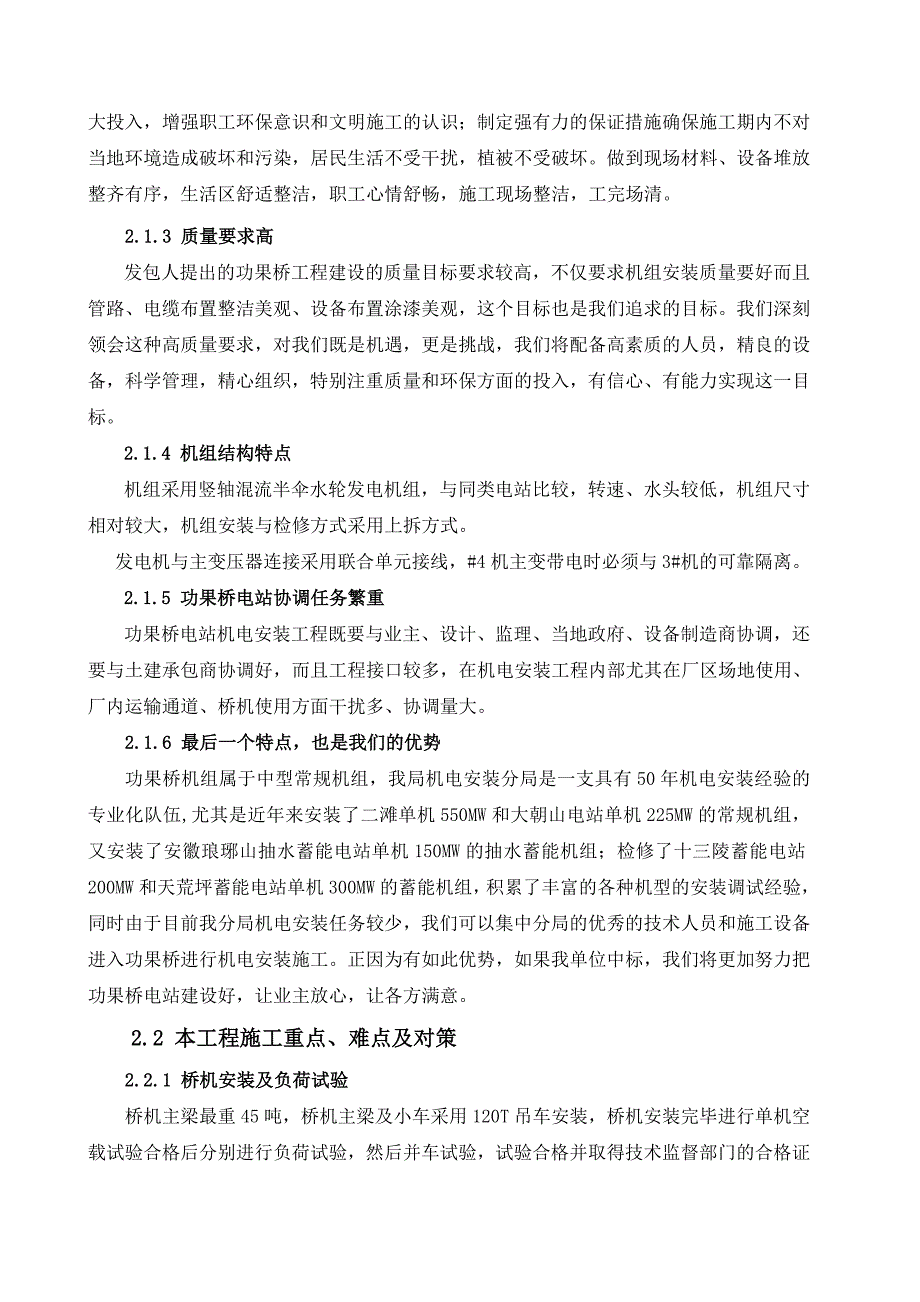

机电安装施工方案.doc_第2页
第2页 / 共30页

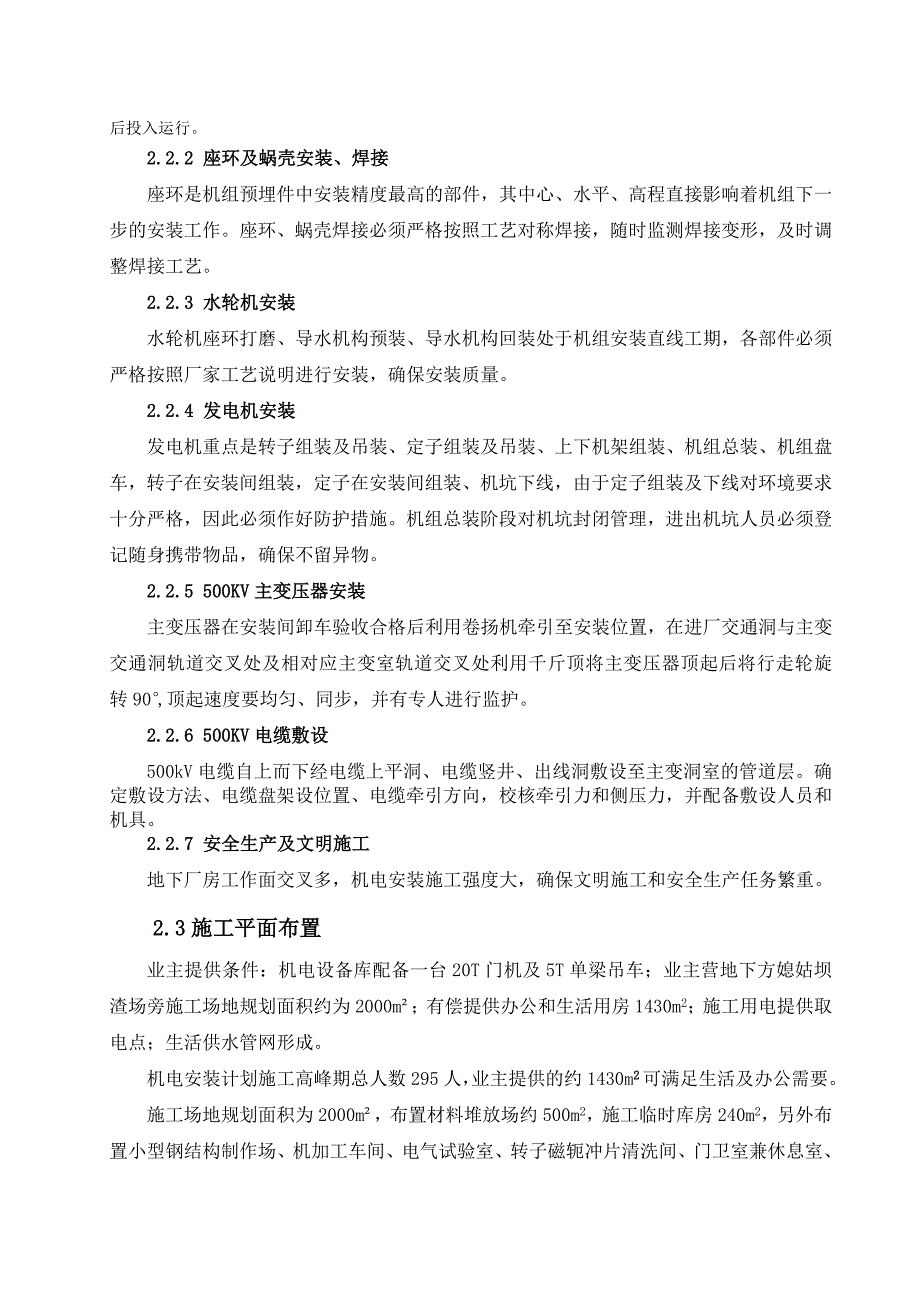

机电安装施工方案.doc_第3页
第3页 / 共30页
机电安装施工方案.doc_第4页
第4页 / 共30页
机电安装施工方案.doc_第5页
第5页 / 共30页
机电安装施工方案.doc_第6页
第6页 / 共30页
机电安装施工方案.doc_第7页
第7页 / 共30页
机电安装施工方案.doc_第8页
第8页 / 共30页
机电安装施工方案.doc_第9页
第9页 / 共30页
机电安装施工方案.doc_第10页
第10页 / 共30页
亲,该文档总共30页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《机电安装施工方案.doc》由会员分享,可在线阅读,更多相关《机电安装施工方案.doc(30页珍藏版)》请在第壹文秘上搜索。

1、第2章 机电安装施工方案综述为方便各位专家、评委的评阅,我公司在本标段施工组织设计编制完成后,对其内容进行了归纳整理,单独编列为一章,以便各位专家、评委对本标段的施工组织设计有一个初步的、宏观的了解。机电安装施工组织设计共分18章编写,其中管理措施重点编制了针对本工程采取的组织机构、人员配置、设备配置、进度计划、安健环及达标投产等,技术部分各部件安装措施一般都写了工作范围、部件结构及参数特性、安装工艺、运输方案、质量安全控制点及控制措施、劳动力安排、施工设备及工具配置、工期等内容。因为投标阶段各部件结构、参数、厂家安装工艺说明不细,只能按以往经验参照相关标准编制工艺措施,中标后将据厂家安装说明

2、严格按制造商的工艺编制详细的施工措施,经监理审批后实施。下面就每章主要内容简述如下:2.1工程概况及工程特点本章分为工程概况、工程特点两大部分工程简述部分内容主要摘自招标文件,叙述了工程名称、建设地点、工程范围及主要工作内容、枢纽布置、施工条件与其它承包商的分界面、主要工程量、施工总工期,施工规范等。工程特点一节中分析了本工程的特点和我局施工采取的相应措施,我们认为本工程有以下6个主要特点:2.1.1 地下厂房内工程施工不安全因素多交通通道拥挤,桥机工作负担重,工作面既有立体交叉,又有平面交叉,既有土建与机电的交叉,又有各专业内部的交叉,地下厂房视线比地面厂房相对弱,孔洞多,高空作业多,对安全

3、工作是一个严峻的考验。因此,一定要健全完善安全管理体系,明确各级人员安全职责,制定严密可靠的安全措施,加大安全投入和惩罚力度,配备完善的安全手册,确保整个施工期人员和设备安全。2.1.2 环保要求高 机电安装环境保文明施工显得非常重要;一定高度重视环保工作及现场文明施工,加大投入,增强职工环保意识和文明施工的认识;制定强有力的保证措施确保施工期内不对当地环境造成破坏和污染,居民生活不受干扰,植被不受破坏。做到现场材料、设备堆放整齐有序,生活区舒适整洁,职工心情舒畅,施工现场整洁,工完场清。2.1.3 质量要求高发包人提出的功果桥工程建设的质量目标要求较高,不仅要求机组安装质量要好而且管路、电缆

4、布置整洁美观、设备布置涂漆美观,这个目标也是我们追求的目标。我们深刻领会这种高质量要求,对我们既是机遇,更是挑战,我们将配备高素质的人员,精良的设备,科学管理,精心组织,特别注重质量和环保方面的投入,有信心、有能力实现这一目标。2.1.4 机组结构特点机组采用竖轴混流半伞水轮发电机组,与同类电站比较,转速、水头较低,机组尺寸相对较大,机组安装与检修方式采用上拆方式。发电机与主变压器连接采用联合单元接线,#4机主变带电时必须与3#机的可靠隔离。 2.1.5 功果桥电站协调任务繁重功果桥电站机电安装工程既要与业主、设计、监理、当地政府、设备制造商协调,还要与土建承包商协调好,而且工程接口较多,在机

5、电安装工程内部尤其在厂区场地使用、厂内运输通道、桥机使用方面干扰多、协调量大。2.1.6 最后一个特点,也是我们的优势功果桥机组属于中型常规机组,我局机电安装分局是一支具有50年机电安装经验的专业化队伍,尤其是近年来安装了二滩单机550MW和大朝山电站单机225MW的常规机组,又安装了安徽琅琊山抽水蓄能电站单机150MW的抽水蓄能机组;检修了十三陵蓄能电站200MW和天荒坪蓄能电站单机300MW的蓄能机组,积累了丰富的各种机型的安装调试经验,同时由于目前我分局机电安装任务较少,我们可以集中分局的优秀的技术人员和施工设备进入功果桥进行机电安装施工。正因为有如此优势,如果我单位中标,我们将更加努力

6、把功果桥电站建设好,让业主放心,让各方满意。2.2 本工程施工重点、难点及对策2.2.1 桥机安装及负荷试验桥机主梁最重45吨,桥机主梁及小车采用120T吊车安装,桥机安装完毕进行单机空载试验合格后分别进行负荷试验,然后并车试验,试验合格并取得技术监督部门的合格证后投入运行。2.2.2 座环及蜗壳安装、焊接座环是机组预埋件中安装精度最高的部件,其中心、水平、高程直接影响着机组下一步的安装工作。座环、蜗壳焊接必须严格按照工艺对称焊接,随时监测焊接变形,及时调整焊接工艺。2.2.3 水轮机安装水轮机座环打磨、导水机构预装、导水机构回装处于机组安装直线工期,各部件必须严格按照厂家工艺说明进行安装,确

7、保安装质量。2.2.4 发电机安装发电机重点是转子组装及吊装、定子组装及吊装、上下机架组装、机组总装、机组盘车,转子在安装间组装,定子在安装间组装、机坑下线,由于定子组装及下线对环境要求十分严格,因此必须作好防护措施。机组总装阶段对机坑封闭管理,进出机坑人员必须登记随身携带物品,确保不留异物。2.2.5 500KV主变压器安装主变压器在安装间卸车验收合格后利用卷扬机牵引至安装位置,在进厂交通洞与主变交通洞轨道交叉处及相对应主变室轨道交叉处利用千斤顶将主变压器顶起后将行走轮旋转90,顶起速度要均匀、同步,并有专人进行监护。2.2.6 500KV电缆敷设500kV电缆自上而下经电缆上平洞、电缆竖井

8、、出线洞敷设至主变洞室的管道层。确定敷设方法、电缆盘架设位置、电缆牵引方向,校核牵引力和侧压力,并配备敷设人员和机具。2.2.7 安全生产及文明施工地下厂房工作面交叉多,机电安装施工强度大,确保文明施工和安全生产任务繁重。2.3施工平面布置业主提供条件:机电设备库配备一台20T门机及5T单梁吊车;业主营地下方媳姑坝渣场旁施工场地规划面积约为2000m;有偿提供办公和生活用房1430m2;施工用电提供取电点;生活供水管网形成。机电安装计划施工高峰期总人数295人,业主提供的约1430m2可满足生活及办公需要。施工场地规划面积为2000m,布置材料堆放场约500m2,施工临时库房240m2,另外布

9、置小型钢结构制作场、机加工车间、电气试验室、转子磁轭冲片清洗间、门卫室兼休息室、厕所等。并在该场地周围及场地内做防洪、排水等保护措施以防止冲刷和水土流失。安装间初期主要用作两台厂房400t桥机安装及负荷试验场地。在发电机定、转子组装前,主要用于4台机组尾水管、蜗壳的卸车场地,4台机组座环基础环组装焊接场地。4台机组座环基础环在安装间组装焊接结束后,随后安装间作为转子、定子、转轮、上下机架、顶盖等大件的装配施工场所。安装间布置1个转子装配工位、1个定子、上机架工位、1个下机架装配工位,1个转轮、1个顶盖装配工位。在安装场侧疏散交通洞布置两台10kV箱式变压器,在安装间上游侧布置2块低压配电盘;下

10、游侧布置1块低压配电盘。两变压器主要提供主厂房2台桥机、厂房照明、主变室、母线洞、机组段安装等施工用电。在1#机组侧疏散交通洞布置1台75kVA集装箱型柴油发电机组,作为备用电源。当供电线路发生电网停电事故时,通过开关切换接通厂房应急照明系统、排水等,实施备用电源供电。施工用风主要是焊接时配合消除应力、碳弧气刨清根、以及风动工具用风,用风量不大,拟在厂房安装间场地设置1台6m3/min移动式电动空压机,需要大量用风时,配合自制储气罐满足安装场施工用风的需要,另外设置4台0.7m3/min移动式电动空压机作为其它作业面用风需要。生产和生活用水直接在业主提供的接口接引。本标段工程施工共设置四台变压

11、器及一台柴油发电机组,办公生活区设一台250kVA箱式变压器,媳姑坝渣场旁施工场地设置一台250kVA箱式变压器,厂房内设置一台800kVA 和一台630kVA变压器及一台柴油发电机作为备用电源。外部通信利用程控电话、手机和计算机网络手段。程控电话分别布置在办公室设3部,在厂房调度室1部,各工作面内部通信利用内部电话、对讲机和手机联络。现场配备足够的消防设备。厂房排水采用2台排水泵,一用一备,通过沿交通洞壁敷设管路排出厂外。厂房采取排风竖井、通风洞自然通风为主,另配备10台3kW轴流风机作为局部辅助通风设施。施工、生活区设垃圾桶对生活垃圾进行收集集中,不得在施工、生活区随意堆弃,集中后的生活垃

12、圾定期清运。项目部将在汛前进行防汛检查,在汛期派专人值班,备足防洪所需的人员、材料,并视情况采取必要的防洪措施,将可能出现的问题及时报告监理单位,提前做好防范措施,防止本项目范围内的水灾损失并确保安全。2.4 施工总进度计划及工期保证措施本章共分六大部分:第一部分编制原则和依据,第二部分进度编制依据和原则,第三部分进度计划安排,第四部分工期分析及主要设备交货建议,第五部分进度计划保证措施,第六部分工期影响因素及预防措施。功果桥电站机电安装工程从进点2009年5月15日进行施工准备和临时设施建设,到2012年3月30日工程完工。2.4.1 桥机安装进度桥机安装进度表表2-1项 目 名 称设备交货

13、期开工日期完工日期桥机轨道安装2009.06.162009.06.25厂房第一台桥机吊装最迟2009.05.302009.07.162009.07.20厂房第二台桥机吊装最迟2009.05.302009.07.212009.07.25厂房第一台桥机安装2009.07.212009.08.14厂房第二台桥机安装2009.07.262009.08.19厂房第一台桥机调试2009.08.152009.08.29厂房第二台桥机调试2009.08.202009.09.03桥机载荷试验2009.09.042009.09.192.4.2 4#机组安装4#机自2009年10月01日开始进行尾水肘管安装,201

14、1年6月30日试运行结束,共21个月4#机组安装表2-2项 目 名 称设备交货期开工日期完工日期4#尾水肘管安装2009.03.312009.10.012009.11.304#锥管安装2009.05.312010.01.012010.02.154#座环、基础环组装(安装场)2009.07.312010.02.012010.03.314#基础环、座环、蜗壳安装2009.07.312010.04.012010.06.154#机坑里衬安装2009.10.312010.06.162010.06.304#座环加工2010.10.012010.10.254#定子组装2009.12.152010.08.10

15、2010.11.094#转子组装2010.04.152010.12.052011.03.044#下机架组装2010.04.152010.09.102011.11.094#上机架组装(下机架工位)2010.04.152011.01.202011.03.054#顶盖、底环清扫组装2010.02.282010.09.262011.10.254#导水机构予装2010.10.262010.11.10定子吊入机坑安装、下机架予装2010.11.112010.11.254#定子下线2010.01.152010.11.262011.02.26下机架及推力轴承安装2010.04.152011.02.272011.03.054#水轮机大轴、转轮清扫组装2010.07.312011.01.012011.01.154#大轴转轮吊入、导水机构回装、水轮机部件预存2011.01.162011.02.164#转子吊装2011.03.052011.03.054#上端轴、上机
