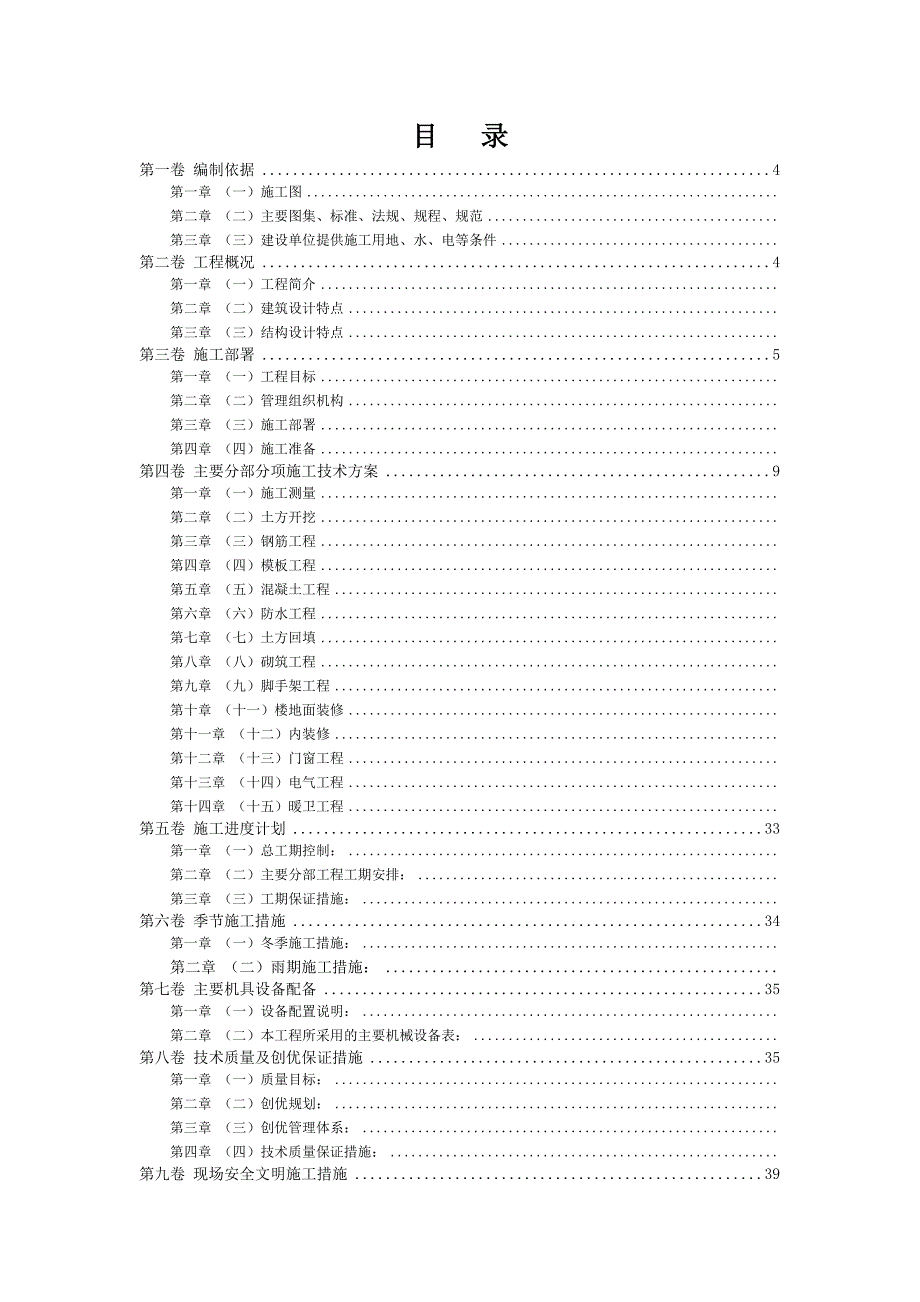

杨凌中学学生食堂施工方案.doc_第1页
第1页 / 共44页

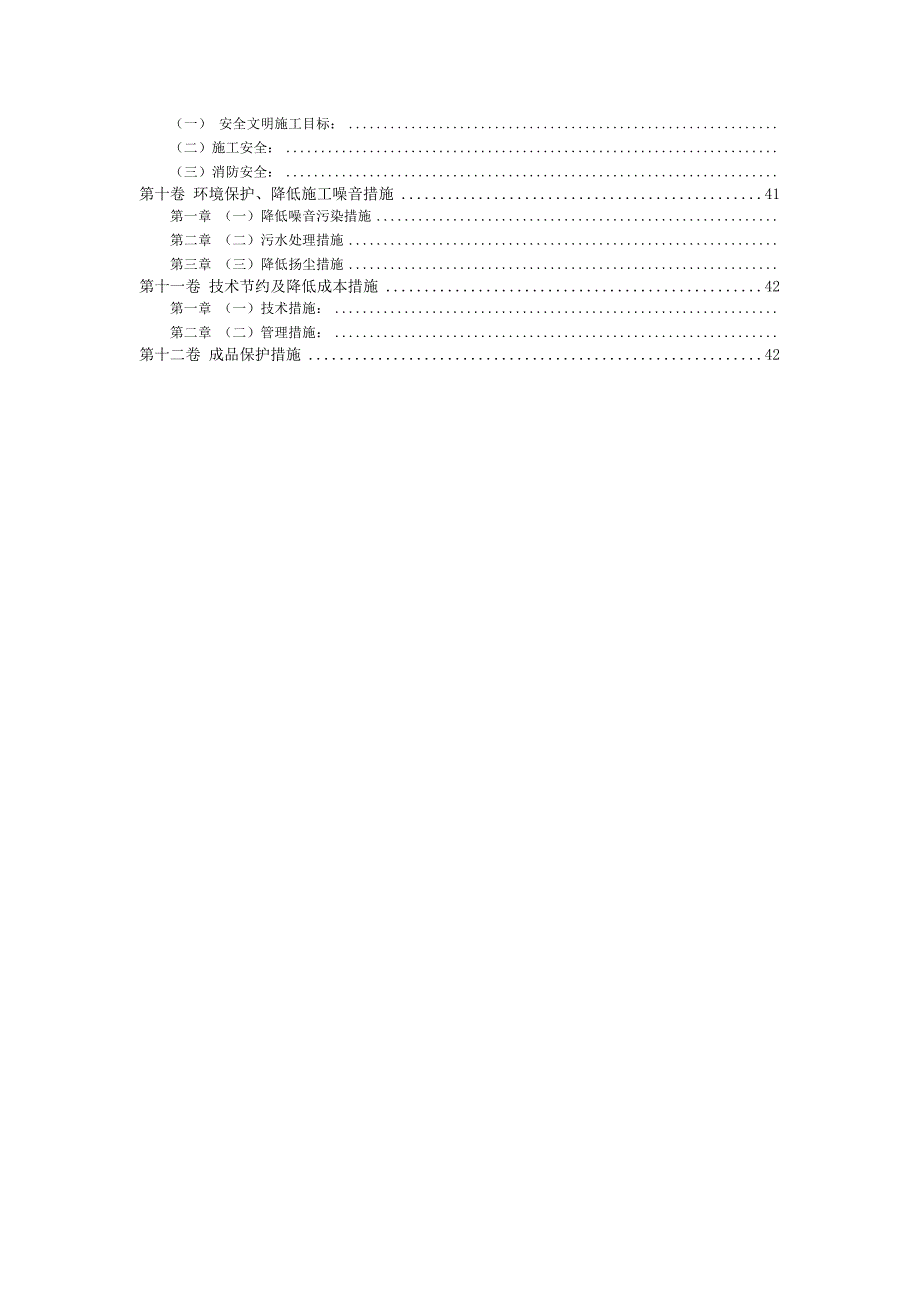

杨凌中学学生食堂施工方案.doc_第2页
第2页 / 共44页
杨凌中学学生食堂施工方案.doc_第3页
第3页 / 共44页
杨凌中学学生食堂施工方案.doc_第4页
第4页 / 共44页
杨凌中学学生食堂施工方案.doc_第5页
第5页 / 共44页
杨凌中学学生食堂施工方案.doc_第6页
第6页 / 共44页
杨凌中学学生食堂施工方案.doc_第7页
第7页 / 共44页
杨凌中学学生食堂施工方案.doc_第8页
第8页 / 共44页
杨凌中学学生食堂施工方案.doc_第9页
第9页 / 共44页
杨凌中学学生食堂施工方案.doc_第10页
第10页 / 共44页
亲,该文档总共44页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《杨凌中学学生食堂施工方案.doc》由会员分享,可在线阅读,更多相关《杨凌中学学生食堂施工方案.doc(44页珍藏版)》请在第壹文秘上搜索。

1、目 录第一卷 编制依据4第一章 (一)施工图第二章 (二)主要图集、标准、法规、规程、规范第三章 (三)建设单位提供施工用地、水、电等条件第二卷 工程概况4第一章 (一)工程简介第二章 (二)建筑设计特点第三章 (三)结构设计特点第三卷 施工部署5第一章 (一)工程目标第二章 (二)管理组织机构第三章 (三)施工部署第四章 (四)施工准备第四卷 主要分部分项施工技术方案9第一章 (一)施工测量第二章 (二)土方开挖第三章 (三)钢筋工程第四章 (四)模板工程第五章 (五)混凝土工程第六章 (六)防水工程第七章 (七)土方回填第八章 (八)砌筑工程第九章 (九)脚手架工程第十章 (十一)楼地面装

2、修第十一章 (十二)内装修第十二章 (十三)门窗工程第十三章 (十四)电气工程第十四章 (十五)暖卫工程第五卷 施工进度计划33第一章 (一)总工期控制:第二章 (二)主要分部工程工期安排:第三章 (三)工期保证措施:第六卷 季节施工措施34第一章 (一)冬季施工措施:第二章 (二)雨期施工措施:第七卷 主要机具设备配备35第一章 (一)设备配置说明:第二章 (二)本工程所采用的主要机械设备表:第八卷 技术质量及创优保证措施35第一章 (一)质量目标:第二章 (二)创优规划:第三章 (三)创优管理体系:第四章 (四)技术质量保证措施:第九卷 现场安全文明施工措施39(一) 安全文明施工目标:(

3、二)施工安全:(三)消防安全:第十卷 环境保护、降低施工噪音措施41第一章 (一)降低噪音污染措施第二章 (二)污水处理措施第三章 (三)降低扬尘措施第十一卷 技术节约及降低成本措施42第一章 (一)技术措施:第二章 (二)管理措施:第十二卷 成品保护措施42第一卷 编制依据(一)杨陵中学学生食堂设计施工图(二)主要图集、标准、法规、规程、规范1.建设工程施工质量验收统一标准(GB50300-2001)2地基与基础工程施工质量验收规范(GB50202-2002)3.混凝土结构工程施工质量验收规范(GB50204-2002)4砌体工程施工质量验收规范(GB50203-2002)5屋面工程质量验收

4、规范(GB50207-2002)6建筑楼地面工程施工质量验收规范(GB50209-2002)7建筑装饰、装修工程质量验收规范(GB50210-2002)8建筑给排水工程施工质量验收规范(GB50242-2002)9建筑电气工程施工质量验收规范(GB50303-2002)(三)建设单位提供施工用地、水、电等条件建设单位提供施工用地4500m2,工程建筑面积为1655.83m2,施工现场位于学校东南侧,具有较好的交通道路。施工用水、电由学校内水源和变压器引入。第二卷 工程概况(一)工程简介序号项 目内 容1工程名称某某中学学生餐厅2工程业主某某中学3设计单位某某市水利水电规划勘测设计院4建筑面积1

5、655.83m25工程地点某某中学校内6结构形式框架结构7基础形式独立基础8用 途餐厅(二)建筑设计特点序号项目内 容1建筑规模面积(m2)1655.83层数2层;局部:3层每层高度(m)4.22总高12.3m3屋面屋II4卷材自带保护层屋面 60厚发泡聚苯板SBS4外墙面面砖、局部花岗岩5内墙面内墙乳胶漆墙面6楼地面地砖7顶棚纸面石膏板吊顶 板底喷涂料顶棚8门窗塑钢窗 9防水屋面采用SBS防水层10保温60厚发泡聚苯板SBS11水暖采暖采用两柱翼型散热器给水采用PPR管材排水管材采用UPVC排水管12电气强电照明、变配电设备(三)结构设计特点地基承载力标准值fka=220Kpa;基础类型钢筋

6、混凝土独立基础基础结构形式框架结构抗震设防烈度7度抗震等级二级混凝土强度等级基础垫层:C15其余均为C30钢筋类别热轧级、级、III级钢筋接头类别焊接第三卷 施工部署(一)工程目标、质量目标:单位工程为合格标准。、安全目标:确保无重伤、无死亡事故。、工期目标:科学组织施工,合理安排工序穿插,确保合同工期实现。、现场管理目标:文明安全工地。、管理体系:管理机制采用项目法施工管理。质量体系经认证并符合质量体系。(二)管理组织机构、组织机构:本工程按项目法组织施工,所派项目经理具有丰富的施工管理经验;项目总工选派有较高技术管理水平、并有创优管理经验、参加过获优质工程项目管理的工程技术人员任本项目总工

7、程师。根据工程特点,组建精干项目经理部,对本项目的人、财、物按照项目法施工管理的要求实行统一组织,统一布置,统一计划,统一协调,统一管理,并认真执行ISO9002质量标准,充分发挥各职能部门、各岗位人员的职能作用,认真履行管理职责,确保本项目质量体系持续、有效的运行。通过我们科学、严谨的工作质量和项目管理经验,确保实现合同规定的工期、单位工程创优质工程、现场达市级文明安全工地的预定目标。项目部班子主要成员及各主要组室的职责:()领导班子:由项目经理、项目总工程师组成,负责对工程的领导、指挥、协调、决策等重大事宜,对工程进度、成本、质量、安全和创优及现场文明施工等负全部责任。()技术组:负责编制

8、工程施工组织设计,并在施工过程中进行动态管理,完善施工方案,对施工工序进行技术交底,组织技术培训,办理工程变更,及时收集整理工程技术档案,组织材料检验、试验、施工试验和施工测量,检查监督工序质量,调整工序设计,并及时解决施工中出现的一切技术问题。()施工组:负责组织施工组织设计实施,制定生产计划,组织实施现场各阶段的平面布置,安全文明施工及劳动组织安排,工程质量等施工过程中各种施工因素管理。()安质组:负责施工现场安全防护、文明施工、工序质量日常监督检查工作。()创优组:在总工程师直接领导下,开展创优各项工作。()物资组:负责工程材料及施工材料和机械、工具的购置、运输,监督控制现场各种材料和工

9、具的使用情况等。()机械组:负责施工机械调配、进场安装及维修、保养等日常管理工作。()核算组:负责工程款的回收,工程成本核算,工程资金管理,编制工程预算、决算,验收及统计等工作。()综合办公室:设专人负责接待工程周边群众来访、协调、解决施工扰民问题等事项;负责文件管理,劳资管理,后勤供应及与地方政府管理部门的对外工作联系及接待工作。(10)保安科:负责施工现场治安保卫、防火消防工作。以上各部在经理部领导班子的领导下,统一协调,各尽其责,及时解决施工过程中出现的各种问题,确保优质、高效的完成施工任务。、施工技术工人配备:主体阶段:木工:35人;钢筋工:30人;水暖工:8人;电工:8人;瓦工:10

10、人;架子工:8人;混凝土工:35人;其他:19人;总计:153人装修阶段:木工:20人;水暖工:10人;电工:10人;瓦工:10人;架子工:6人;油工:10人;其他:25人高峰期:120人(三)施工部署、项目经理部下设作业队及分工:()结构施工队:负责基础及主体工程的施工。()瓦工作业队:负责砌筑工程、内外墙抹灰、面砖镶贴、楼地面工程的施工。()油工作业队:负责油漆、涂料工程的施工。()木工作业队:负责门窗工程的施工。()防水作业队:负责屋面防水、厕浴间防水工程的施工。()电气工程作业队:负责管道预埋、管线敷设、电气设备安装调试工作。()水、暖工程作业队:负责水暖管道预埋、管线敷设、水暖的安装

11、调试工作。、施工段划分:首层和二层均按两个流水段划分,局部三层均按一个流水段划分。、施工顺序:为宿短工期,基础土方开挖时,按图纸设计要求进行开挖;主体施工时,按主体框架柱、梁板顺序进行。期间水电预埋穿插进行。4、垂直运输:在建筑物西侧设一台提升机,负责主体结构模板、钢筋及混凝土的垂直运输;装修阶段负责砌筑、装修材料的垂直运输。5、土方开挖:采用机械大开挖,挖至设计标高-2.60m后,由人工配合清槽。6、混凝土采用现场搅拌站拌制,提升机送至浇筑部位。砌筑、装修砂浆也由现场搅拌站拌制,上料架运至浇筑部位。7、本工程全部采用防水胶合板,以确保结构工程施工质量。8、脚手架工程:主体结构施工采用满堂脚手

12、架,外装修采用双排脚手架,内墙砌筑及室内装修采用工具式脚手架。9、砌体结构分层进行验收,室内装修在结构验收后分阶段、分层进行,装修工程及水电管道安装与主体结构采取立体交叉作业;外装修在屋面工程完成后从上往下进行。10、现场设一临时搅拌站,负责混凝土、砌筑及装修砂浆的拌制;11、现场设一木工棚,负责模板及配件的加工和制作。12、钢筋在钢筋棚集中加工成半成品后运至现场绑扎成型。(四)施工准备、技术准备工作:()项目总工组织各专业技术人员认真学习设计图纸,领会设计意图,做好图纸会审。()针对本工程特点进行质量策划,编制工程质量计划,制定特殊工序、关键工序、重点工序质量控制措施。()编制实施性施工组织

13、设计报上级总工审批后组织实施,依据施工组织设计,编制分部、分项工程施工技术措施,做好技术交底,指导工程施工。()做模板设计图,进行模板加工。()依据施工测量方案,将场外坐标引入场内作半永久性控制桩。()做施工总平面布置(土建、水、电)报有关部门审批。()编制施工预算,提出主要材料用量计划。、材料及半成品准备工作:根据预算提出材料供应计划,编制施工使用计划,落实主要材料,并根据施工进度控制计划安排,制定主要材料、半成品及设备进场时间计划。、现场用房及管理准备工作:()按现场平面布置总规划要求,做好施工场地围护墙和施工用房的施工,根据平面布置图做好水、电、消防器材的布置和安装。()组织施工机械进场

14、、安装、调试,做好开工前准备工作。()抓紧与地方政府各有关部门接洽,办理开工前各项手续,保证施工顺利进行。()考察施工队伍,做好施工队伍的编制及其分工,做好进场三级教育和操作培训。()落实各组室人员,制定相应的管理制度。()完成合同签约,组织有关人员熟悉合同内容,按合同条款要求组织实施。、施工现场用水、用电布置:()给水)从建设单位指定位置接入水源,管径DN50,并做水表井;2)环线引管径DN32支管供搅拌站用水;3)环线引管径DN25支管,枝状分布。分供办公室、大门冲洗用水;4)从环线引管径DN40立管,各层从立管引管径DN32支管,加截门。用软管引至施工作业面,供施工生产用水。()排水)施工现场地面硬化,并形成一定坡度。雨废水有组织排至沉淀池;)在大门处设冲洗水槽,负责车辆清洗。)搅拌站设沉淀池。搅拌站废水经沉淀处理后排出。)沉淀池定
