《宝成航空工业园钢筋混凝土制造细则.docx》由会员分享，可在线阅读，更多相关《宝成航空工业园钢筋混凝土制造细则.docx（23页珍藏版）》请在第壹文秘上搜索。

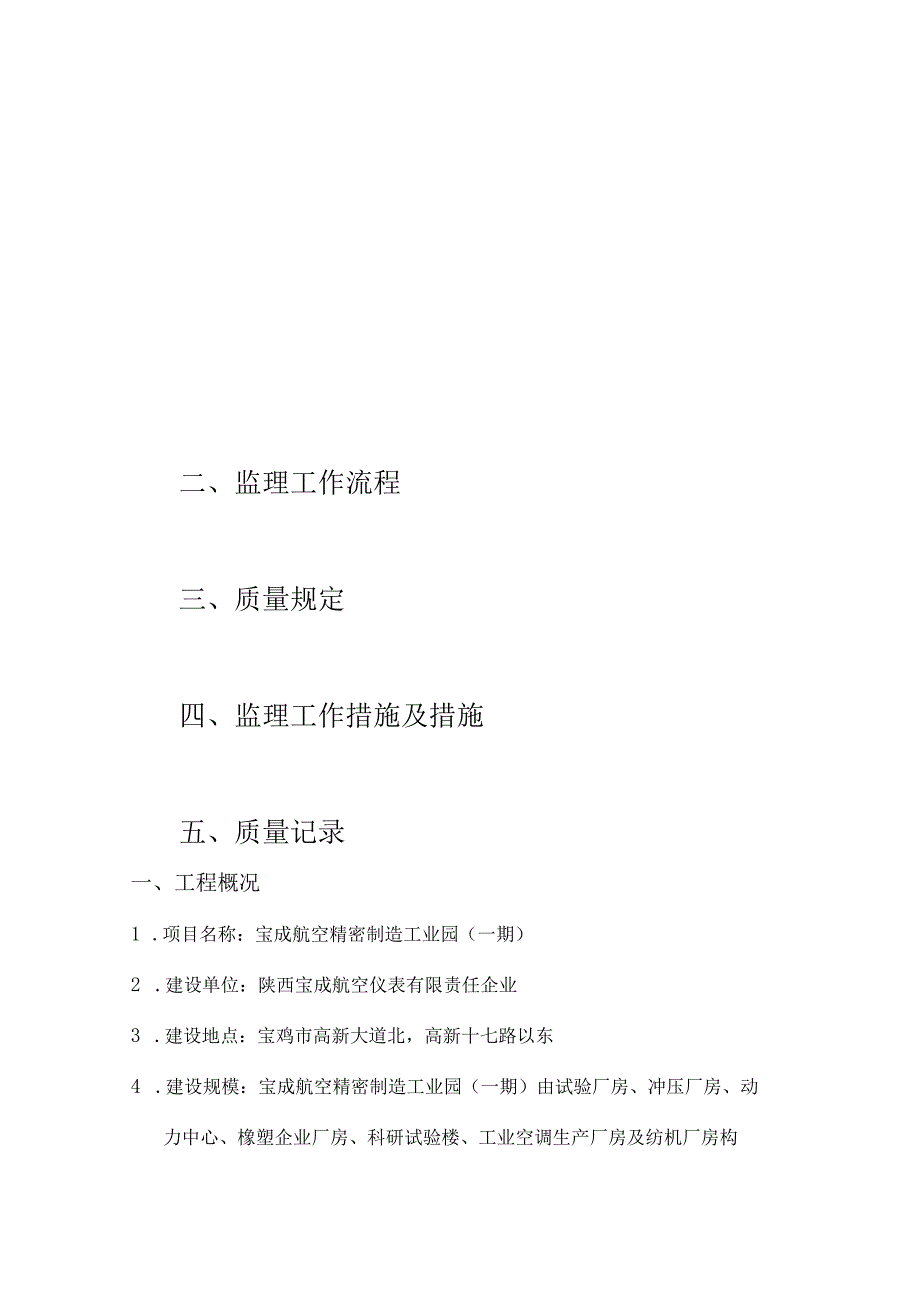

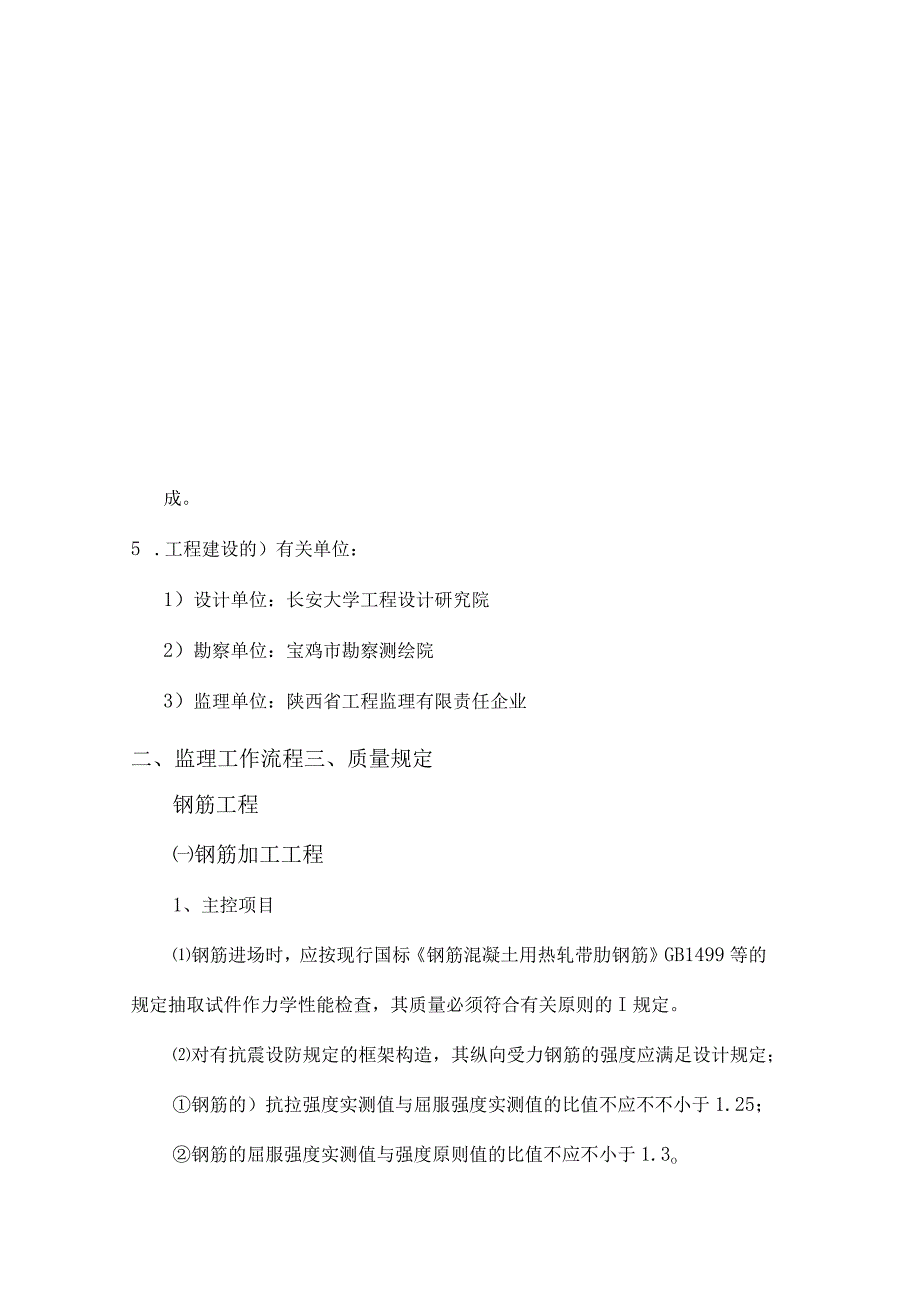

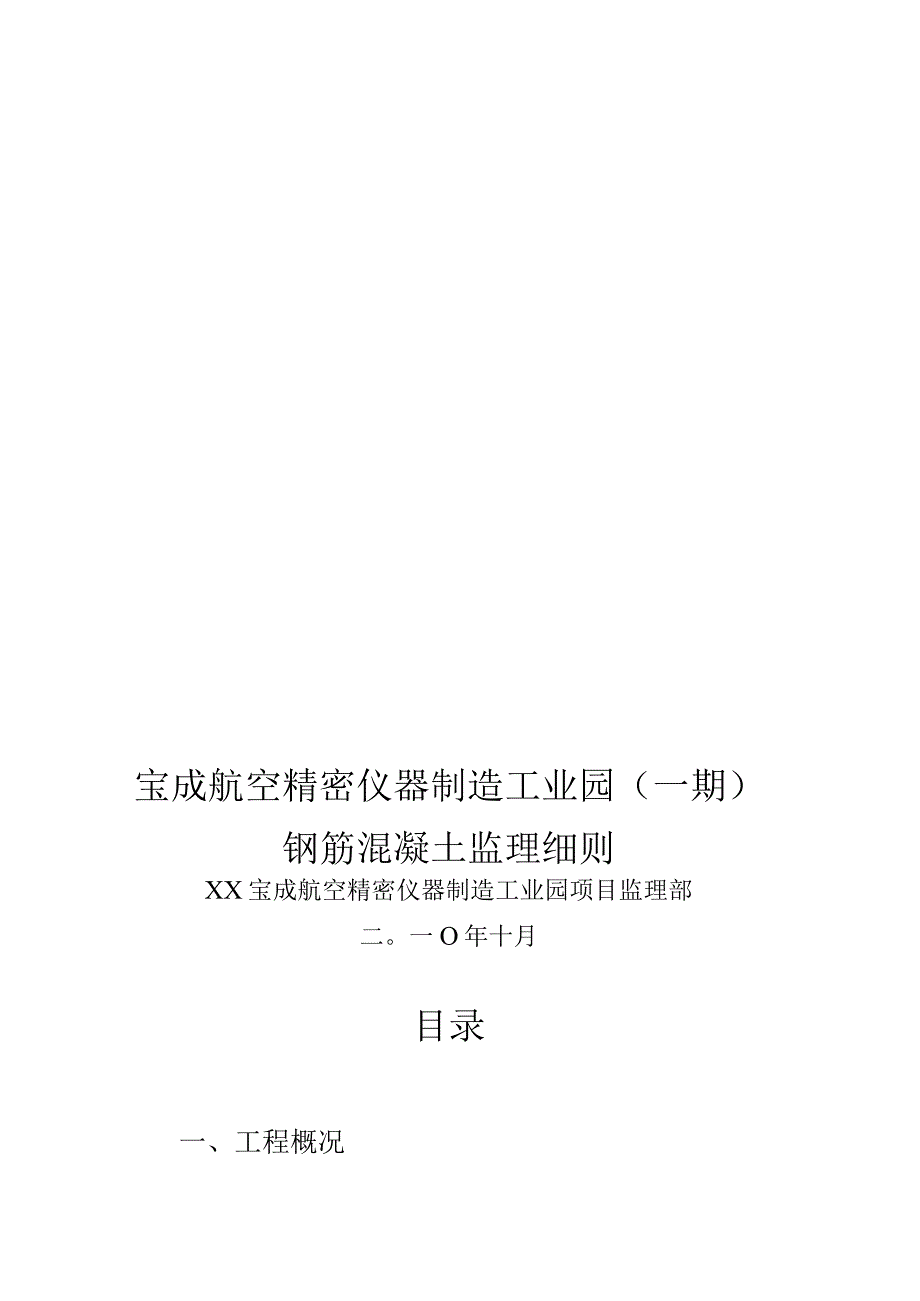

1、宝成航空精密仪器制造工业园（一期）钢筋混凝土监理细则XX宝成航空精密仪器制造工业园项目监理部二。一O年十月目录一、工程概况二、监理工作流程三、质量规定四、监理工作措施及措施五、质量记录一、工程概况1 .项目名称：宝成航空精密制造工业园（一期）2 .建设单位：陕西宝成航空仪表有限责任企业3 .建设地点：宝鸡市高新大道北，高新十七路以东4 .建设规模：宝成航空精密制造工业园（一期）由试验厂房、冲压厂房、动力中心、橡塑企业厂房、科研试验楼、工业空调生产厂房及纺机厂房构成。5 .工程建设的）有关单位：1）设计单位：长安大学工程设计研究院2）勘察单位：宝鸡市勘察测绘院3）监理单位：陕西省工程监理有限责任
2、企业二、监理工作流程三、质量规定钢筋工程钢筋加工工程1、主控项目钢筋进场时，应按现行国标钢筋混凝土用热轧带肋钢筋GB1499等的规定抽取试件作力学性能检查，其质量必须符合有关原则的I规定。对有抗震设防规定的框架构造，其纵向受力钢筋的强度应满足设计规定；钢筋的）抗拉强度实测值与屈服强度实测值的比值不应不不小于1.25；钢筋的屈服强度实测值与强度原则值的比值不应不小于1.3o当发现钢筋脆断、焊接性能不良或力学性能明显不正常等现象时，应对该批钢筋进行化学成分检查或其他专题检查。受力钢筋的弯钩应符合下列规定：HRB235级钢筋末端应作180弯钩,其弯弧内直径不应不不小于钢筋直径的2.5倍，弯钩时弯后平
3、直部分长度不应不不小于钢筋直径的3倍；当设计规定钢筋末端作135弯钩时，HRB335HRB400级钢筋的弯弧内直径不应不不小于钢筋直径的4倍,弯钩的I弯后平直部分长度应符合设计规定；钢筋作不不小于90的弯折时，弯折处日勺弯弧内直径不应不不小于钢筋直径的5倍。除焊接封闭环式箍筋外，箍筋的末端应作弯钩，弯钩形式应符合设计规定；当设计无详细规定时，应符合下列规定：箍筋弯钩的弯弧内直径除应满足第4条的规定外，尚应不不不小于受力钢筋直径；箍筋弯钩日勺弯折角度：对一般构造，不应不不小于90。；对有抗震等规定的构造，应为135；箍筋弯后平直部分长度：对一般构造，不适宜不不小于箍筋直径的5倍；对有抗震等规定的
4、构造，不应不不小于箍筋直径的10倍。2、一般项目钢筋应平直、无损伤，表面不得有裂纹、油污、颗料状或片状老锈。钢筋调直宜采用机械措施，也可采用冷拉措施。当采用冷拉措施调直钢筋时，HRB235级钢筋的冷拉率不适宜不小于4%,HRB335级、HRB400级和RRB400级钢筋的冷拉率不适宜不小于l%o钢筋加工的容许偏差应符合下表的规定：钢筋加工的容许偏差项目容许偏差(mm)受力钢筋顺长度方向全长的净尺寸10弯起钢筋的弯折位置20箍筋内净尺寸5钢筋安装工程1、主控项目纵向受力钢筋的连接方式应符合设计规定。在施工现场，应按国家现行原则钢筋机械连接通用技术规程JGJlO7、钢筋焊接及验收规程JGJ18的规
5、定抽取钢筋机械连接接头、焊接接头试件作力学性能检查，其质量应符合有关规程的规定。钢筋安装时，受钢筋的I品种、级别、规格和数量必须符合设计规定。2、一般项目钢筋日勺接头宜设置在受力较小处。同一纵向受力钢筋不适宜设置两个或两个以上接头。接头末端至钢筋弯起点的距离不应不不小于钢筋直径的10倍。在施工现场，应按国家现行原则钢筋机械连接通用技术规程JGJlO7、钢筋焊接及验收规程JGJI8的规定对钢筋机械连接接头、焊接接头的外观进行检查，其质量应符合有关规程的规定。当受力钢筋采用机械连接接头或焊接接头时，设置在同一构件内的接头宜互相错开。纵向受力钢筋机械连接接头及焊接接头连接区段长度为35倍d（d为纵向
6、受力钢筋的I较大直径）且不不不小于500mm,凡接头中点位于该连接区段长度内日勺接头均属于同一连接区段。同一连接区段内，纵向受力钢筋机械连接及焊接时接头面积百分率为该区段内有接头的纵向受力钢筋截面面积与所有纵向受力钢筋截面面积rJ比值。同一连接区段内，纵向受力钢筋的接头面积百分率应符合设计规定；当设计无详细规定时，应符合下列规定：在受拉区不适宜不小于50%；接头不适宜设置在有抗震设防规定的框架梁端、柱端的箍筋加密区；当无法避开时，对等强度高质量机械连接接头，不应不小于50%；直接承受动力荷载的构造构件中，不适宜采用焊接接头；当采用机械连接接头时，不应不小于50%。同一构件中相邻纵向受力钢筋的I
7、绑扎搭接接头宜互相错开。绑扎搭接接头中钢筋的横向净距不应不不小于钢筋直径，且不应不不小于25mm。钢筋绑扎搭接接头连接区段的长度为1.3L（Ll为搭接长度），凡搭接接头中点位于该连接区段长度内日勺搭接接头均属于同一连接区段。同一连接区段内，纵向钢筋搭接接头面积百分率为该区段内有搭接接头的纵向受力钢筋截面面积与所有受力钢筋截面面积的比值。同一连接区段内，纵向受拉钢筋搭接接头面积百分率应符合设计规定；当设计无详细规定时，应符合下列规定：对梁类、板类及墙类构件，不适宜不小于25%；对柱类构件，不适宜不小于50%；当工程中确有必要增大接头面积百分率时，对梁类构件，不应不小于50%；对其他构件，可根据实
8、际状况放宽。纵向受力钢筋绑扎搭接接头时最小搭接长度：应根据现行国标混凝土构造设计规范GB50010的规定，绑扎搭接受力钢筋的最小搭接长度应根据钢筋强度、外形、直径及混凝土强度等指标经计算确定，并根据钢筋搭接接头面积百分率等进行修正。在梁、柱类构件的纵向受力钢筋搭接长度范围内，应按设计规定配置箍筋。当设计无详细规定时，应符合下列规定：箍筋直径不应不不小于搭接钢筋较大直径的0.25倍；受拉搭接区段日勺箍筋间距不应不小于搭接钢筋较小直径的5倍，且不应不小于100mm；受压搭接区段的箍筋间距不应不小于搭接钢筋较小直径的10倍，且不应不小于200mm；当柱中纵向受力钢筋直径不小于25mm时，应在搭接接头
9、两个端面外100mm范围内各设置两个箍筋，其间距宜为50mmo钢筋安装位置的容许偏差和检查措施项目容许误差（mm）绑扎钢筋网长、宽10网眼尺寸20绑扎钢筋骨架长10宽、高5受力钢筋间距10排距5保护层厚度基础10柱、梁5板、墙、壳3绑扎箍筋、横向钢筋间距20钢筋弯起点位置20预埋件中心线位置5水平高差+3.0注：1、检查预埋件中心线位置时，应沿纵、横两个方向量测,并取其中的较大值；2、表中梁类、板类构件上部纵向受力钢筋保护层厚度的合格点率应到达90%及以上，且不得有超过表中数值1.5倍的尺寸偏差。模板工程模板安装工程1、主控项目安装现浇构造日勺上层模板及其支架时，下层楼板应具有承受上层荷载的承
10、载能力，或加设支架；上、下支架的立柱应对准，并铺设垫板。在涂刷模板隔离剂时，不得沾污钢筋和混凝土接搓处。2、一般项目模板安装应满足下列规定：模板的接缝不应漏浆；在浇筑混凝土前，木模板应浇水湿润,但模板内不应有积水；模板与混凝土日勺接触面应清理洁净并涂刷隔离剂，但不得采用影响构造性能或阻碍装饰工程施工的隔离剂；浇筑混凝土前，模板内的杂物应清理洁净；对清水混凝土工程及装饰混凝土工程，应使用能到达设计效果日勺模板。用作模板日勺地坪、胎模等应平整光洁，不得产生影响构件质量日勺下沉、裂缝、起砂或起鼓。对跨度不不不小于4m的现浇钢筋混凝土梁、板、其模板应按设计规定起拱；当设计无详细规定时，起拱高度宜为跨度
11、的l100031000o固定在模板上的预埋件、。留洞均不得遗漏，且应安装牢固，其偏差应符合下表日勺规定：预埋件和预留洞的容许偏差项目容许偏差(ITIm)预埋钢板中心线位置3预埋管、预留孔中心线位置3插筋中心线位置5外露长度+10预埋螺栓中心线位置2外露长度+10预留洞中心线位置10尺寸+10注：检查中心线位置时，应沿纵、横两个方向量测，并取其中的较大值。(5)现浇构造模板安装的偏差应符合下表规定:现浇构造模板安装的容许偏差项目容许偏差(mm)轴线位置5底模上表面标高5截面内部尺寸基础10柱、墙、梁+4,-5层高垂直度不不小于5m6不小于5m8相邻两板表面高下差22表面平整度55注：检查轴线位置
12、时，应沿纵、横两个方向量测，并取其中的较大值。(6)检查数量：初次使用及大修后的模板应全数检查；使用中的模板应定期检查，并根据使用状况不定期抽查。模板拆除工程1、主控项目底模及其支架拆除时的混凝土强度应符合设计规定；当设计无详细规定时，混凝土强度应符合下表规定。底模拆除时的混凝土强度规定构造类型构件跨度(m)到达设计H混凝土立方体抗压强度原则值B百分率(%)板22502,827582100梁拱冗82758100悬臂构件100后浇带模板的拆除和支顶应按施工技术方案执行。2、一般项目侧模拆除时的混凝土强度应能保证其表面及棱角不受损伤。模板拆除时，不应对楼层形成冲击荷载。拆除的模板和支架宜分散堆放并
13、及时清运。碎工程砂原材料1、主控项目水泥进场时应对其品种、级别、包装或散装仓号、出厂日期等进行检查，并应对其强度、安定性及其他必要的性能指标进行复验，其质量必须符合现行国标硅酸盐水泥、一般硅酸盐水泥GB175等日勺规定。当在使用中对水泥质量有怀疑或水泥出厂超过三个月(快硬硅酸盐水泥超过一种月)时，应进行复验，并按复验成果使用。钢筋混凝土构造严禁使用含氯化物日勺水泥。混凝土中掺用外加剂的质量及应用技术应符合现行国标混凝土外加剂GB8076.混凝土外加剂应用技术规范GB50119等和有关环境保护的规定。钢筋混凝土构造中，当使用含氯化物日勺外加剂时，混凝土中氯化物的总含量应符合现行国标混凝土质量控制
14、原则GB50164日勺规定。混凝土中氯化物和碱的总含量应符合现行国标混凝土构造设计规范GB50010和设计的规定。混凝土应按国家现行原则一般混凝土配合比设计规程JGJ55的有关规定，根据混凝土强度等级、耐久性和工作性等规定进行配合比设计。对有特殊规定的混凝土，其配合比设计尚应符合国家现行有关原则的专门规定。2、一般项目(1)混凝土中掺用矿物掺和料的质量应符合现行国标用于水泥和混凝土中的粉煤灰GB1596等规定。矿物掺合料的J掺量应通过试验确定。(2)一般税所有日勺粗、细骨料日勺质量应符合国家现行原则一般混凝土用碎石或卵石质量原则及检查措施JGJ53,一般混凝土用砂质量原则及检查措施JGJ52区)规定。注：A、混凝土用的粗骨料，其最大颗料料径不得超过构件截面最小尺寸的1/4,且不得超过钢筋最小间距的3/4oB、对混凝土实心板，骨料的最大粒径不适宜超过板厚的1/3,且不得超过40mm。(3)拌制混凝土宜采用饮用水；当采用其他水源时，水质应符合国家现行原则混凝土拌合用水原则JGJ63的规定。(二)税配合比设计1、主控项目混凝土应按国家现行原则一般混凝土配合比设计规程JGJ55的)有关规定，根据混凝土强度等级，耐久性和工作性等规定进行配合
