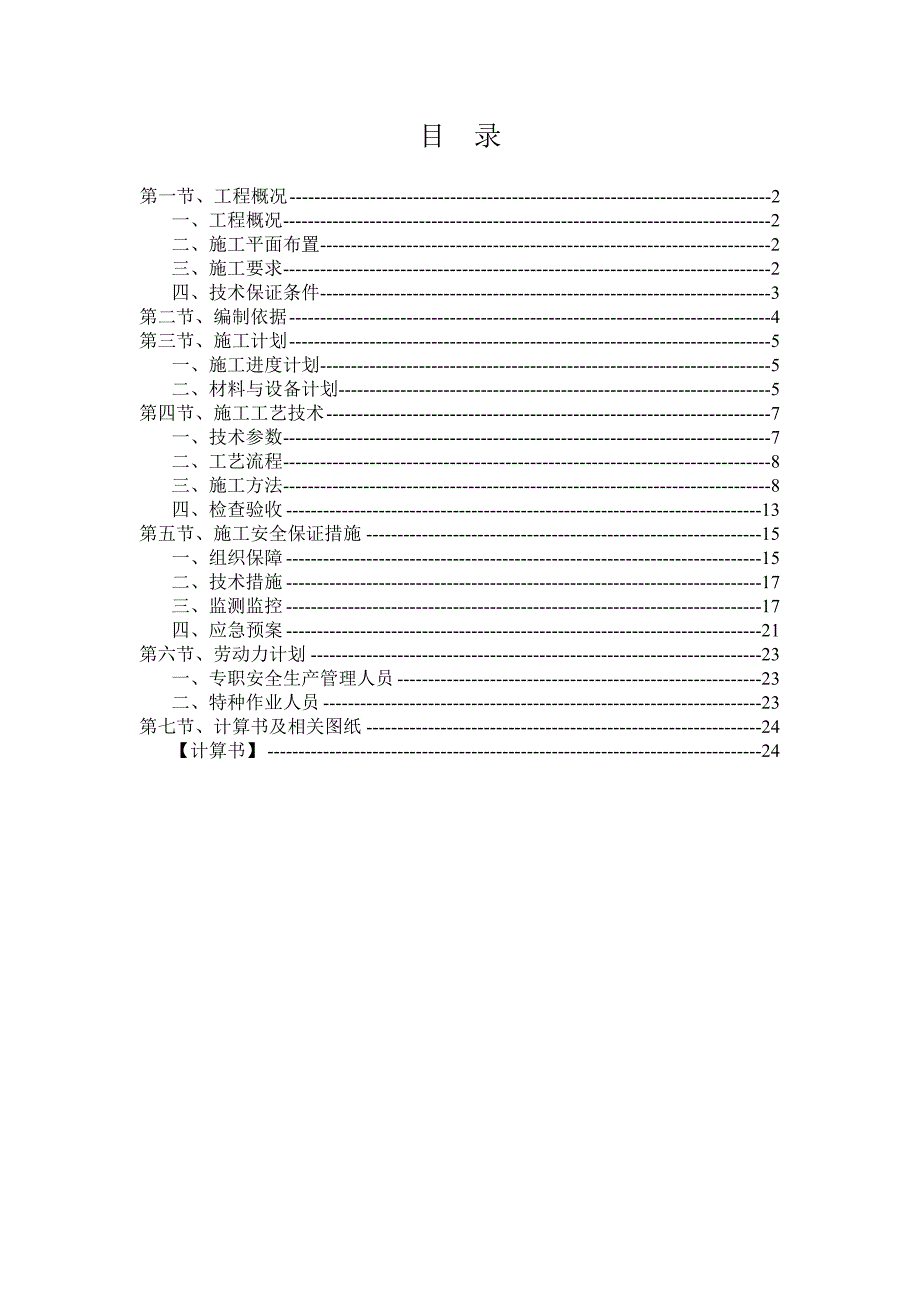

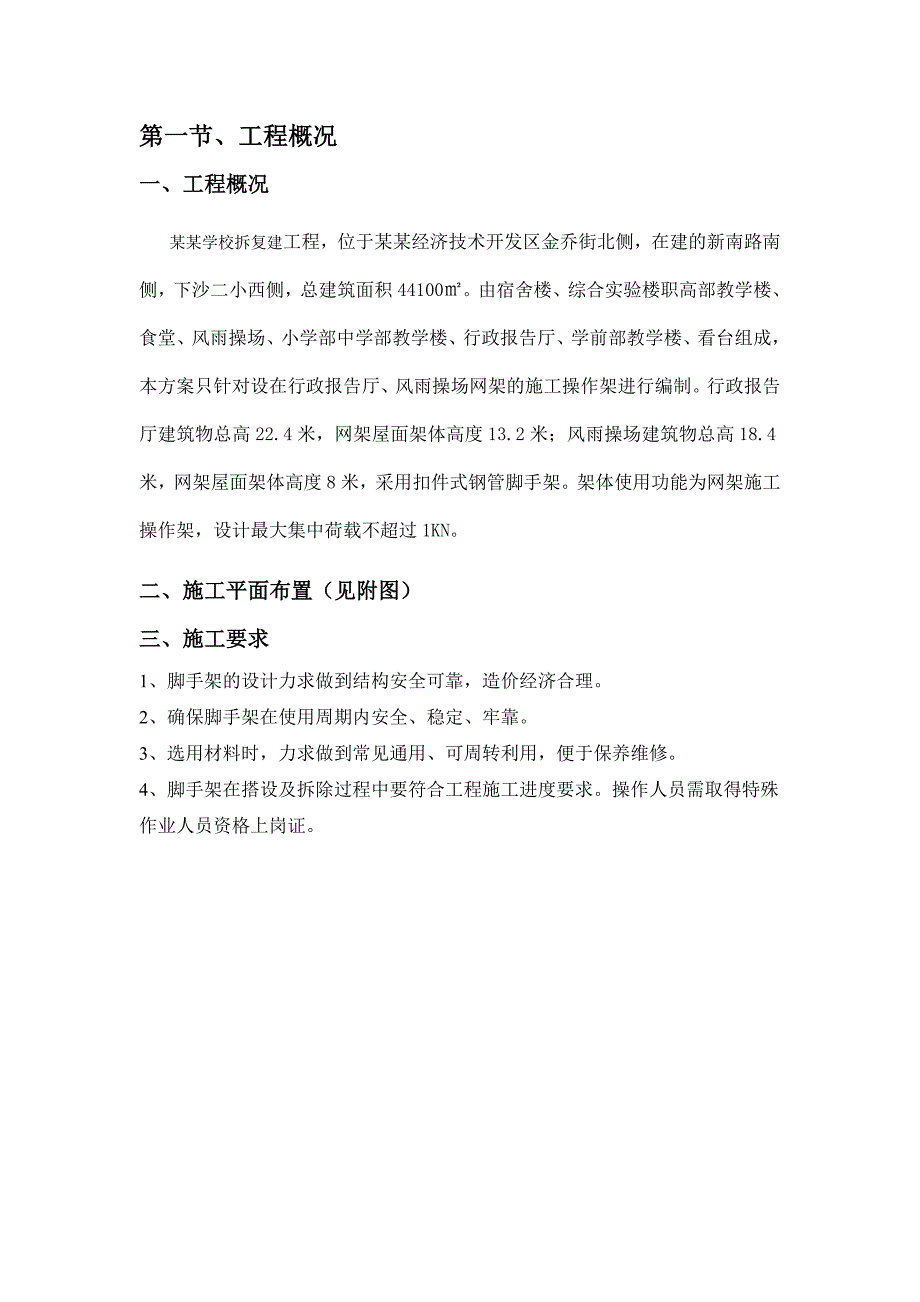

1、目 录第一节、工程概况2一、工程概况2二、施工平面布置2三、施工要求2四、技术保证条件3第二节、编制依据4第三节、施工计划5一、施工进度计划5二、材料与设备计划5第四节、施工工艺技术7一、技术参数7二、工艺流程8三、施工方法8四、检查验收13第五节、施工安全保证措施15一、组织保障15二、技术措施17三、监测监控17四、应急预案21第六节、劳动力计划23一、专职安全生产管理人员23二、特种作业人员23第七节、计算书及相关图纸24【计算书】24第一节、工程概况一、工程概况某某学校拆复建工程，位于某某经济技术开发区金乔街北侧，在建的新南路南侧，下沙二小西侧，总建筑面积44100。由宿舍楼、综合实验
2、楼职高部教学楼、食堂、风雨操场、小学部中学部教学楼、行政报告厅、学前部教学楼、看台组成，本方案只针对设在行政报告厅、风雨操场网架的施工操作架进行编制。行政报告厅建筑物总高22.4米，网架屋面架体高度13.2米；风雨操场建筑物总高18.4米，网架屋面架体高度8米，采用扣件式钢管脚手架。架体使用功能为网架施工操作架，设计最大集中荷载不超过1KN。二、施工平面布置（见附图）三、施工要求1、脚手架的设计力求做到结构安全可靠，造价经济合理。2、确保脚手架在使用周期内安全、稳定、牢靠。3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。4、脚手架在搭设及拆除过程中要符合工程施工进度要求。操作人员需

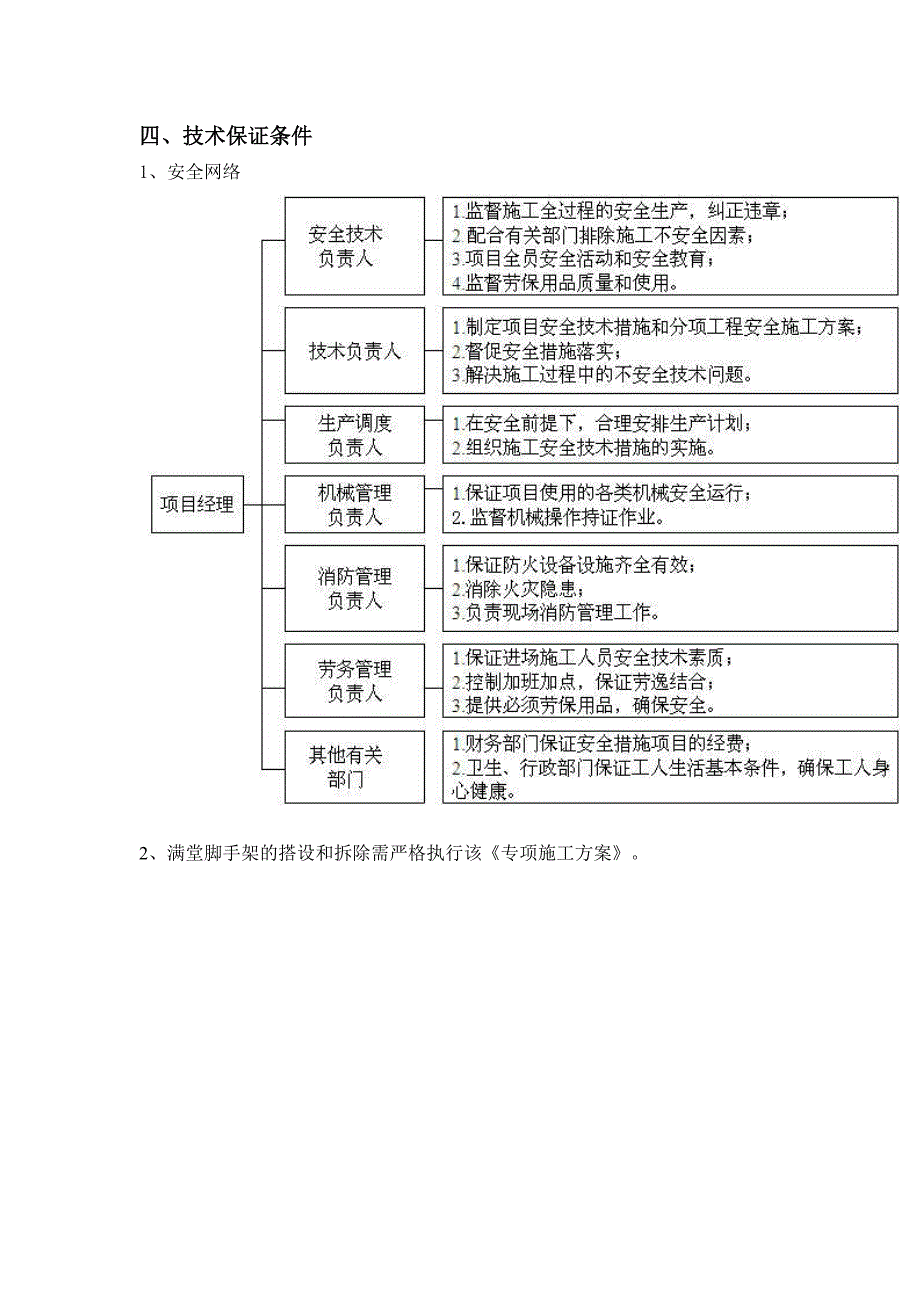

3、取得特殊作业人员资格上岗证。四、技术保证条件1、安全网络2、满堂脚手架的搭设和拆除需严格执行该专项施工方案。第二节、编制依据1、建筑施工脚手架实用手册2、建筑结构荷载规范GB50009-20123、混凝土结构设计规范GB50010-20104、钢结构设计规范GB50017-20035、建筑施工安全检查标准JGJ59-20116、建筑施工高处作业安全技术规范JGJ80-917、建筑施工扣件式钢管脚手架安全技术规范JGJ130-20118、危险性较大的分部分项工程安全管理办法(建质200987号文)9、建设工程安全生产管理条例国务院令第393号10、本工程设计图纸11、本工程施工组织设计第三节、施
4、工计划一、施工进度计划（见附表）二、材料与设备计划1、脚手架钢管应采用现行国家标准直缝电焊钢管GB/T13793或低压流体输送用焊接钢管GB/T3091中规定的Q235普通钢管，钢管的钢材质量应符合现行国家标准碳素结构钢GB/T700中Q235级钢的规定。每根钢管的最大质量不应大于25.8kg。新钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道，钢管要有产品质量合格证、质量检验报告，钢管材质检验方法应符合现行国家标准金属拉伸室温拉伸试验方法GB/T228的有关规定，质量和钢管外径、壁厚、端面等的偏差应符合建筑施工扣件式钢管脚手架安全技术规范JGJ130的有关规定，应
5、涂有防锈漆。旧钢管表面锈蚀深度、钢管弯曲变形应符合建筑施工扣件式钢管脚手架安全技术规范JGJ130的有关规定。锈蚀检查应每年一次。检查时，应在锈蚀严重的钢管中抽取3根，在每根锈蚀严重部位横向截断取样检查，当锈蚀深度超过规定值时不得使用。钢管上严禁打孔。2、扣件应采用可锻铸铁或铸钢制作，其质量和性能应符合现行国家标准钢管脚手架扣件GB15831的要求，采用其他材料制作的扣件，应经试验证明其质量符合该标准的规定后方可使用。扣件应有生产许可证、法定检测单位的测试报告和产品合格证。扣件进入施工现场应检查产品合格证，并应进行抽样复试。扣件在使用前应逐个挑选，有裂缝、变形、螺栓出现滑丝的严禁使用。扣件在螺
6、栓拧紧扭力矩达65Nm时，不得发生破坏。新、旧扣件均应进行防锈处理。3、搭设架子前应进行保养，除锈并统一涂色，力求环保美观。4、脚手板(1)脚手板采用竹笆片；(2)竹脚手板宜采用由毛竹或楠竹制作的竹串片板、竹笆板；竹串片脚手板应符合现行行业标准建筑施工木脚手架安全技术规范JGJ64的相关规定。5、安全网采用密目式安全立网，应符合下列要求：(1)网目密度不低于2000目/100c；(2)网体各边缘部位的开眼环扣必须牢固可靠，孔径不低于1mm；(3)网体缝线不得有跳针、露缝，缝边应均匀；(4)一张网体上不得有一个以上的接缝，且接缝部位应端正牢固；(5)不得有断沙、破洞、变形及有碍使用的编织缺陷；(
7、6)阻燃安全网的续燃、阻燃时间均不得大于4s。使用的安全网必须有产品生产许可证和质量合格证，以及由相关建筑安全监督管理部门发放的准用证；(7)做耐贯穿试验不穿透，1.61.8m的单张网重量在3kg以上；(8)颜色应满足环境效果要求，选用绿色；6、连墙件材料采用钢管制作，其材质应符合现行国家标准碳素钢结构GB/T700中Q235级钢或低合金高强度结构钢GB/T1591中Q345级钢的规定。7、可调底座的底板和可调托座托板宜采用Q235钢板制作，厚度不应小于5mm，允许尺寸偏差应为0.2mm，承力面钢板长度和宽度均不应小于150mm；承力面钢板和丝杆应采用环焊，并应设置加劲片或加劲拱度；可调托座托
8、板应设置开口挡板，挡板高度不应小于40mm。8、可调底座及可调托座丝杆与螺母旋合长度不得小于6扣，螺母厚度不得小于30mm，插入立杆内的长度不得小于150mm。主要材料参数表【满堂脚手架】名称规格用途单位总需用量备注钢管6m48.3mm3.0mm纵横向水平杆、立杆、剪刀撑根8000租赁竹芭脚手板1100mm900mm脚手板块2500租赁扣件各杆件的连接个20000租赁第四节、施工工艺技术一、技术参数【行政报告厅满堂脚手架】满堂脚手架长度L(m)27.9满堂脚手架宽度B(m)41.7脚手架搭设高度H(m)3.2 13.2纵横向水平杆步距h(m)1.6立杆纵距la(m)1.2立杆横距lb(m)1.
9、2横杆与立杆连接方式单扣件立杆布置形式单立杆平台横向支撑钢管类型单钢管立柱间纵向钢管支撑根数n4立杆伸出顶层水平杆中心线至支撑点的长度a(m)0.2水平剪刀撑布置每隔2步距1道竖向剪刀撑布置 等跨设置【风雨操场满堂脚手架】满堂脚手架长度L(m)48满堂脚手架宽度B(m)25.2脚手架搭设高度H(m)8纵横向水平杆步距h(m)1.6立杆纵距la(m)1.2立杆横距lb(m)1.2横杆与立杆连接方式单扣件立杆布置形式单立杆平台横向支撑钢管类型单钢管立柱间纵向钢管支撑根数n4立杆伸出顶层水平杆中心线至支撑点的长度a(m)0.2水平剪刀撑布置每隔2步距1道竖向剪刀撑布置 等跨设置二、工艺流程【满堂脚手
10、架】材料配备定位设置通长脚手板、底座纵向扫地杆立杆横向扫地杆横向水平杆纵向水平杆剪刀撑连墙件铺脚手板三、施工方法1、地基基础定距定位。根据构造要求在建筑物四角用尺量出内、外立杆离墙距离，并做好标记；用钢卷尺拉直，分出立杆位置，并用小竹片点出立杆标记；垫板、底座应准确地放在定位线上，垫板必须铺放平整，不得悬空。在搭设首层 脚手架过程中，沿四周每框架格内设一道斜支撑，拐角处双向增设，待该部位脚手架与主体结构的连墙件可靠拉结后方可拆除。当脚手架操作层高出连墙件以上两步时，宜先立外排，后立内排。其余按以下构造要求搭设。本工程脚手架地基础搭设在现浇结构板楼面上，承载能力能够满足外脚手架的搭设要求（具体计
11、算数据参阅脚手架计算书）。垫板尺寸采用厚度不小于50mm、宽度不小于200mm的木垫板。【满堂脚手架】 1、立杆设置(1)立杆采用对接接头连接，立杆与纵向水平杆采用直角扣件连接。接头位置交错布置，两个相邻立杆接头避免出现在同步同跨内，并在高度方向错开的距离不小于50cm；各接头中心距主节点的距离不大于步距的1/3。(2)每根立杆底部应设置垫块，并且必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处立杆上。横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方立杆上。(3)当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m。
12、靠边坡上方的立杆轴线到边坡的距离不应小于500mm。(4)立杆的垂直偏差应控制在不大于架高的1/400。(5)开始搭设立杆时，每隔6跨设置一根抛撑，直至连墙件安装稳定后，方可根据情况拆除。(6)立杆及纵横向水平杆构造要求见下图。立杆对接接头布置纵、横向扫地杆构造2、纵、横向水平杆(1) 纵向水平杆设置在立杆内侧，其长度不小于3跨。纵向水平杆接长宜采用对接扣件连接，也可采用搭接。要求如下：当采用对接时，对接扣件应该交错布置，两根相邻纵向水平杆接头不宜设置在同步或同跨；不同步或不同跨两相邻接头在水平方向错开距离不应小于500mm；各接头中心至最近主节点的距离不宜大于纵距的1/3。当采用搭接时，搭接
13、长度不应小于1m，应等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。(2) 立杆与纵向水平杆交点处设置横向水平杆，两端固定在立杆上，以形成空间结构整体受力。纵向水平杆对接接头布置3、剪刀撑设置(1)脚手架外侧立面整个长度和高度上连续设置剪刀撑；(2)每道剪刀撑宽度不应小于4跨，且不应小于6m，斜杆与地面的倾角宜在4560之间。(3)剪刀撑斜杆的接长应采用搭接或对接，采用搭接连接时，搭接长度不小于1m，应采用不少于2个旋转扣件固定，端部扣件盖板的边缘至杆端距离不小于100mm。剪刀撑（立杆）搭接构造(4)剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的
14、伸出端或立杆上，旋转扣件中心线离主节点的距离不宜大于150mm。(5)在架体外侧周边及内部纵、横向每6m8m，由底至顶设置连续竖向剪刀撑；在架底部、顶部及竖向剪刀撑顶部交点平面应设置连续式水平剪刀撑，水平剪刀撑至架体底平面距离与水平剪刀撑间距不宜超过8m，剪刀撑宽度应为6m8m。4、脚手板、脚手片的铺设要求(1) 脚手架里排立杆与结构层之间均应铺设脚手板，内外立杆间应满铺脚手板，无探头板。将脚手板两端与水平杆可靠固定，严防倾翻。(2) 满铺层脚手片必须垂直墙面横向铺设，满铺到位，不留空位，不能满铺处必须采取有效的防护措施。(3) 脚手片须用12-14#铅丝双股并联绑扎，不少于4点，要求绑扎牢固，交接处平整，铺设时要选用完好无损的脚手片，发现有破损的要及时更换。 脚手板对接 脚手板搭接脚手板对接、搭接构造(4)在拐角、斜道平台口处的脚手板，应与横向水平杆可靠连接，防止滑动；5、防护栏杆(1) 脚手架外侧使用建设主管部门认证的合格绿色密目式安全网封闭，且将安全网固定在脚手架外立杆内侧。(2) 选用18#铅丝张挂安全网，要求严密、平整。(3) 脚手架外侧施工作业层必须在0.6m、1.2m高位置设置2道防护栏杆和18cm高挡脚板，栏杆和挡脚板均应搭设在外立杆的内侧。
