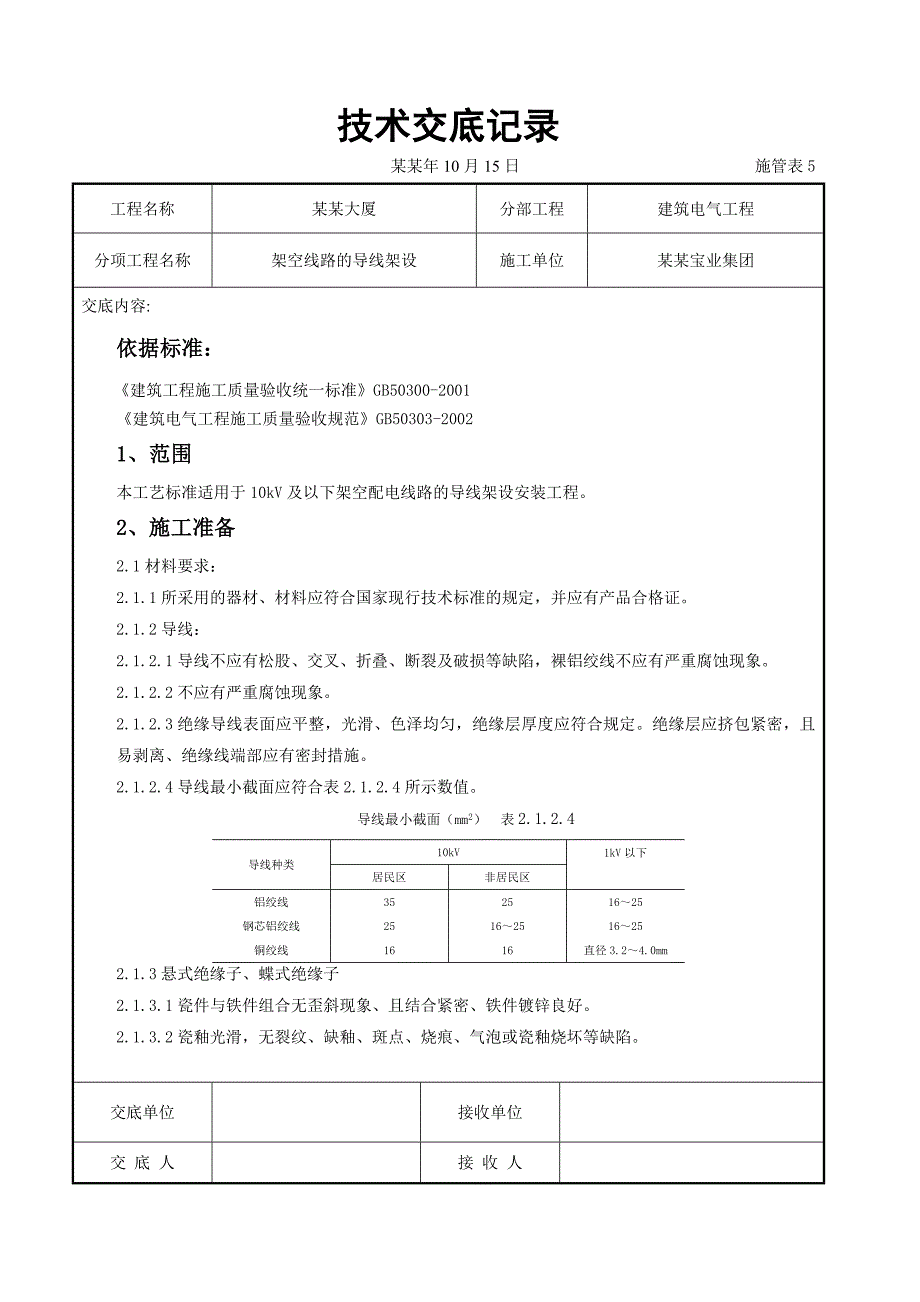

架空线路的导线架设施工交底.doc_第1页
第1页 / 共8页

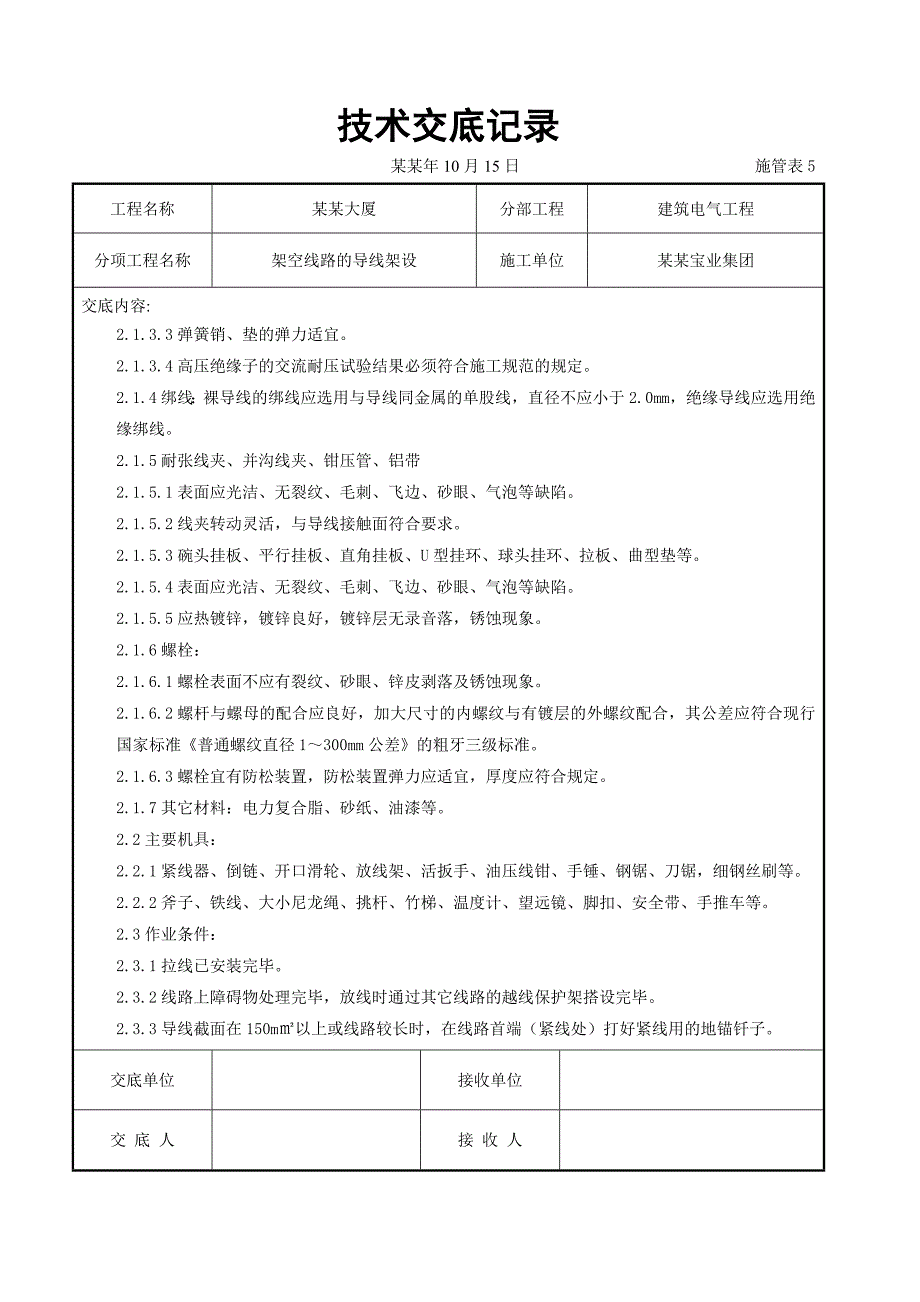

架空线路的导线架设施工交底.doc_第2页
第2页 / 共8页

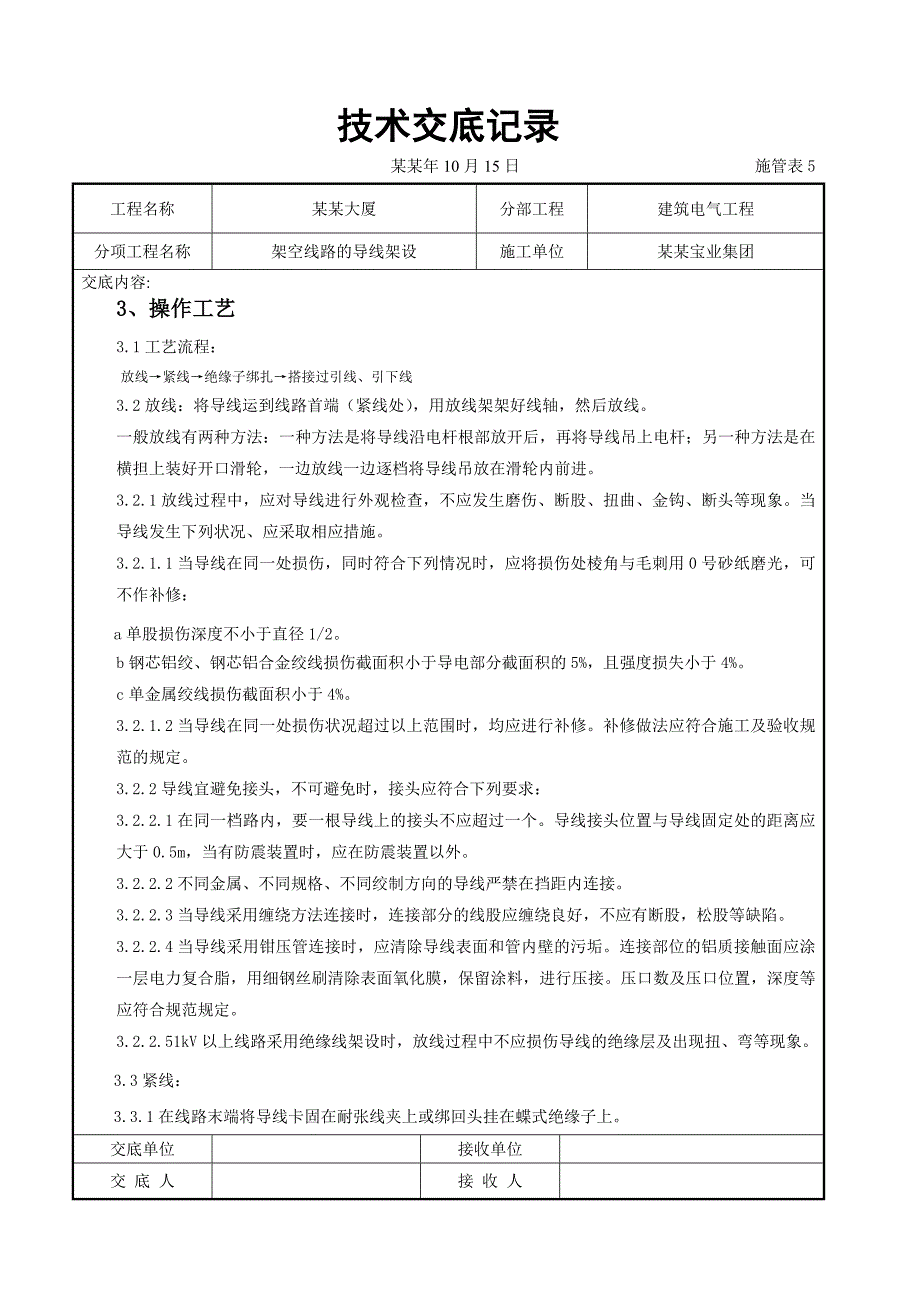

架空线路的导线架设施工交底.doc_第3页
第3页 / 共8页
架空线路的导线架设施工交底.doc_第4页
第4页 / 共8页
架空线路的导线架设施工交底.doc_第5页
第5页 / 共8页
架空线路的导线架设施工交底.doc_第6页
第6页 / 共8页
架空线路的导线架设施工交底.doc_第7页
第7页 / 共8页
架空线路的导线架设施工交底.doc_第8页
第8页 / 共8页
亲,该文档总共8页,全部预览完了,如果喜欢就下载吧!
资源描述

《架空线路的导线架设施工交底.doc》由会员分享,可在线阅读,更多相关《架空线路的导线架设施工交底.doc(8页珍藏版)》请在第壹文秘上搜索。

1、技术交底记录某某年10月15日施管表5工程名称某某大厦分部工程建筑电气工程分项工程名称架空线路的导线架设施工单位某某宝业集团交底内容:依据标准:建筑工程施工质量验收统一标准GB50300-2001建筑电气工程施工质量验收规范GB50303-20021、范围本工艺标准适用于10kV及以下架空配电线路的导线架设安装工程。2、施工准备2.1材料要求:2.1.1所采用的器材、材料应符合国家现行技术标准的规定,并应有产品合格证。2.1.2导线:2.1.2.1导线不应有松股、交叉、折叠、断裂及破损等缺陷,裸铝绞线不应有严重腐蚀现象。2.1.2.2不应有严重腐蚀现象。2.1.2.3绝缘导线表面应平整,光滑、

2、色泽均匀,绝缘层厚度应符合规定。绝缘层应挤包紧密,且易剥离、绝缘线端部应有密封措施。2.1.2.4导线最小截面应符合表2.1.2.4所示数值。导线最小截面(mm2) 表2.1.2.4导线种类10kV1kV以下居民区非居民区铝绞线钢芯铝绞线铜绞线3525162516251616251625直径3.24.0mm2.1.3悬式绝缘子、蝶式绝缘子2.1.3.1瓷件与铁件组合无歪斜现象、且结合紧密、铁件镀锌良好。2.1.3.2瓷釉光滑,无裂纹、缺釉、斑点、烧痕、气泡或瓷釉烧坏等缺陷。交底单位接收单位交 底 人接 收 人技术交底记录某某年10月15日施管表5工程名称某某大厦分部工程建筑电气工程分项工程名称

3、架空线路的导线架设施工单位某某宝业集团交底内容:2.1.3.3弹簧销、垫的弹力适宜。2.1.3.4高压绝缘子的交流耐压试验结果必须符合施工规范的规定。2.1.4绑线:裸导线的绑线应选用与导线同金属的单股线,直径不应小于2.0mm,绝缘导线应选用绝缘绑线。2.1.5耐张线夹、并沟线夹、钳压管、铝带2.1.5.1表面应光洁、无裂纹、毛刺、飞边、砂眼、气泡等缺陷。2.1.5.2线夹转动灵活,与导线接触面符合要求。2.1.5.3碗头挂板、平行挂板、直角挂板、U型挂环、球头挂环、拉板、曲型垫等。2.1.5.4表面应光洁、无裂纹、毛刺、飞边、砂眼、气泡等缺陷。2.1.5.5应热镀锌,镀锌良好,镀锌层无录音

4、落,锈蚀现象。2.1.6螺栓:2.1.6.1螺栓表面不应有裂纹、砂眼、锌皮剥落及锈蚀现象。2.1.6.2螺杆与螺母的配合应良好,加大尺寸的内螺纹与有镀层的外螺纹配合,其公差应符合现行国家标准普通螺纹直径1300mm公差的粗牙三级标准。2.1.6.3螺栓宜有防松装置,防松装置弹力应适宜,厚度应符合规定。2.1.7其它材料:电力复合脂、砂纸、油漆等。2.2主要机具:2.2.1紧线器、倒链、开口滑轮、放线架、活扳手、油压线钳、手锤、钢锯、刀锯,细钢丝刷等。2.2.2斧子、铁线、大小尼龙绳、挑杆、竹梯、温度计、望远镜、脚扣、安全带、手推车等。2.3作业条件:2.3.1拉线已安装完毕。2.3.2线路上障

5、碍物处理完毕,放线时通过其它线路的越线保护架搭设完毕。2.3.3导线截面在150m以上或线路较长时,在线路首端(紧线处)打好紧线用的地锚钎子。交底单位接收单位交 底 人接 收 人技术交底记录某某年10月15日施管表5工程名称某某大厦分部工程建筑电气工程分项工程名称架空线路的导线架设施工单位某某宝业集团交底内容:3、操作工艺3.1工艺流程:放线紧线绝缘子绑扎搭接过引线、引下线3.2放线:将导线运到线路首端(紧线处),用放线架架好线轴,然后放线。一般放线有两种方法:一种方法是将导线沿电杆根部放开后,再将导线吊上电杆;另一种方法是在横担上装好开口滑轮,一边放线一边逐档将导线吊放在滑轮内前进。3.2.

6、1放线过程中,应对导线进行外观检查,不应发生磨伤、断股、扭曲、金钩、断头等现象。当导线发生下列状况、应采取相应措施。3.2.1.1当导线在同一处损伤,同时符合下列情况时,应将损伤处棱角与毛刺用0号砂纸磨光,可不作补修:a单股损伤深度不小于直径1/2。b钢芯铝绞、钢芯铝合金绞线损伤截面积小于导电部分截面积的5%,且强度损失小于4%。c单金属绞线损伤截面积小于4%。3.2.1.2当导线在同一处损伤状况超过以上范围时,均应进行补修。补修做法应符合施工及验收规范的规定。3.2.2导线宜避免接头,不可避免时,接头应符合下列要求:3.2.2.1在同一档路内,要一根导线上的接头不应超过一个。导线接头位置与导

7、线固定处的距离应大于0.5m,当有防震装置时,应在防震装置以外。3.2.2.2不同金属、不同规格、不同绞制方向的导线严禁在挡距内连接。3.2.2.3当导线采用缠绕方法连接时,连接部分的线股应缠绕良好,不应有断股,松股等缺陷。3.2.2.4当导线采用钳压管连接时,应清除导线表面和管内壁的污垢。连接部位的铝质接触面应涂一层电力复合脂,用细钢丝刷清除表面氧化膜,保留涂料,进行压接。压口数及压口位置,深度等应符合规范规定。3.2.2.51kV以上线路采用绝缘线架设时,放线过程中不应损伤导线的绝缘层及出现扭、弯等现象。3.3紧线:3.3.1在线路末端将导线卡固在耐张线夹上或绑回头挂在蝶式绝缘子上。交底单

8、位接收单位交 底 人接 收 人技术交底记录某某年10月15日施管表5工程名称某某大厦分部工程建筑电气工程分项工程名称架空线路的导线架设施工单位某某宝业集团交底内容:裸铝导线在线夹上或在蝶式绝缘子上固定时,应缠包铝带,缠绕方向应与导线外层绞股方向一致,缠绕长度应超出接触部分30mm。裸铝导线在蝶式绝缘子上的绑扎长度见表3.3.1绑扎长度值 表3.3.1导线截面(m)绑扎长度(mm)1J-50、1GJ-50及下1J-71502003.3.2绑扎用的绑线,应选择与导线同金属的单股线,其直径不应小于2mm。3.3.3绝缘子安装应有符合下列规定:3.3.3.1安装应牢固、连接可靠、防止积水。3.3.3.

9、2安装应清除表面灰垢、附着物及不应有的涂料。3.3.3.3绝缘子裙边与带电部位间隙不应小于50mm。3.3.4悬式绝缘子安装、还应符合下列规定:3.3.4.1与电杆、电线金具连接处,无卡压现象。3.3.4.2耐张串上的弹簧销子、螺栓及穿钉应由上向下穿。3.3.4.3悬垂串上的弹簧销子、螺栓及穿钉应向受电侧穿入。两边线应由内向外,中线应由左向右穿入。3.3.5在首端杆上,挂好紧线器或在地锚上拴好倒链。先将两边线用人力初步拉紧,然后用紧线器或倒链紧线。观测导线弛度达到要求后,将导线卡固在耐张线夹上或套在蝶式绝缘子上绑回头(裸铝导线应缠包铝带),最后,平衡绷起其它导线,注意调整好各导线的弛度,并找平

10、。3.3.5.1导线架设后,导线对地及交叉跨越距离,应符合设计要求。3.3.5.2导线紧好后,弧垂的误差不应超过设计弧垂的5%同。同档内各相导线弧垂宜一致,在满足弧垂允许误差规定时,各相间弧垂的相对误差,不应超过200mm。3.4绝缘子绑扎:直线杆的导线在针式绝缘子上的固定绑扎,应先由直线角度杆或中间杆开始,然后逐个向两端绑扎。交底单位接收单位交 底 人接 收 人技术交底记录某某年10月15日施管表5工程名称某某大厦分部工程建筑电气工程分项工程名称架空线路的导线架设施工单位某某宝业集团交底内容:针式绝缘子绑扎应符合下列要求:3.4.1直线角度杆的导线应固定在针式绝缘子转角外侧的槽内。3.4.2

11、直线跨越杆的导线应采用双绝缘子固定,导线本体不应在固定处出现角度。3.4.3高压线路直线杆的导线应固定在针式绝缘子顶部的槽内,并绑双十字;低压线路直线杆的导线可固定在针式绝缘子侧面的槽内,可绑单十字。3.5搭接过引、引下线:在耐张杆、转角杆、分支杆、终端杆上搭接过引线或引下线。搭接过引线、引下线应符合下列要求:3.5.1过引线应呈均匀弧度、无硬弯;必要时应加装绝缘子。3.5.2搭接过引线、引下线,应与主导线连接,不得与绝缘子回头绑扎在一起;铝导线间的连接一般应采用并沟线夹,但70m及以下的导线可以采用绑扎连接,绑扎长度不应小于表3.5.2所示。过引线绑扎长度值表3.5.2导线截面(mm2)绑扎

12、长度(mm)导线截面(mm2)绑扎长度(mm)1J-35及以下1J-501J-70150200250TJ-16及以下TJ-2535TJ-5095100150200注:不同截面导线连接时,绑扎长度以小截面导线为准。3.5.3铜、铝导线的连接应使用铜铝过渡线夹,或有靠的过渡措施。3.5.410kV线路采用并沟线夹连接过渡引线时,线夹数量不应少于2个;连接面应平整,光洁,导线及并沟线夹槽内应清除化膜,涂电力复合脂。3.5.5110kV线路每相过引线、引下线与邻相的过引线、引下线或导线之间,安装后的净空距离不应小于300mm;1kV以下线路不应小于150mm。3.6线路的导线与拉线、电杆或构架之间安装

13、后的净空距离,110kV时,不应小于200mm;1kV以下时,不应小于100mm。交底单位接收单位交 底 人接 收 人技术交底记录某某年10月15日施管表5工程名称某某大厦分部工程建筑电气工程分项工程名称架空线路的导线架设施工单位某某宝业集团交底内容:3.71kV以下线路采用绝缘导线时,接头应符合现行国家规范规定,并应进行绝缘包扎。3.8架空配电线路的防雷与接地应符合设计及规范规定。4、质量标准架空线路及杆上电气设备安装标准4.1主控项目4.1.1电杆坑、拉线坑的深度允许偏差,应不深于设计坑深1OOmm、不浅于设计坑深50mm。4.1.2架空导线的弧垂值,允许偏差为设计弧垂值的5,水平排列的同

14、档导线间弧垂值偏差为+-50mm。4.1.3变压器中性点应与接地装置引出干线直接连接,接地装置的接地电阻值必须符合设计要求。4.1.4杆上变压器和高压绝缘子、高压隔离开关、跌落式熔断器、避雷器等必须按本规范第3.1.8条的规定交接试验合格。4.1.5杆上低压配电箱的电气装置和馈电线路交接试验应符合下列规定:1每路配电开关及保护装置的规格、型号,应符合设计要求;2相间和相对地间的绝缘电阻值应大于0.5M;3电气装置的交流工频耐压试验电压为1kV,当绝缘电阻值大于1OM时,可采用2500V兆欧表摇测替代,试验持续时间1mm,无击穿闪络现象。一般项目4.2.1拉线的绝缘子及金具应齐全,位置正确,承力拉线应与线路中心线方向一致,转角拉线应与线路分角线方向一致。拉线应收紧,收紧程度与杆上导线数量规格及弧垂值相适配。4.2.2电杆组立应正直,直线杆横向位移不应大于50mm,杆梢偏移不应大于梢径的12,转角杆紧交底单位接收单位交 底 人接 收 人技术交底记录某某年10月15日施管表5工程名称某某大厦分部工程建筑电气工程分项工程名称架空线路的导线架设施工单位某某宝业集团交底内容:线后
