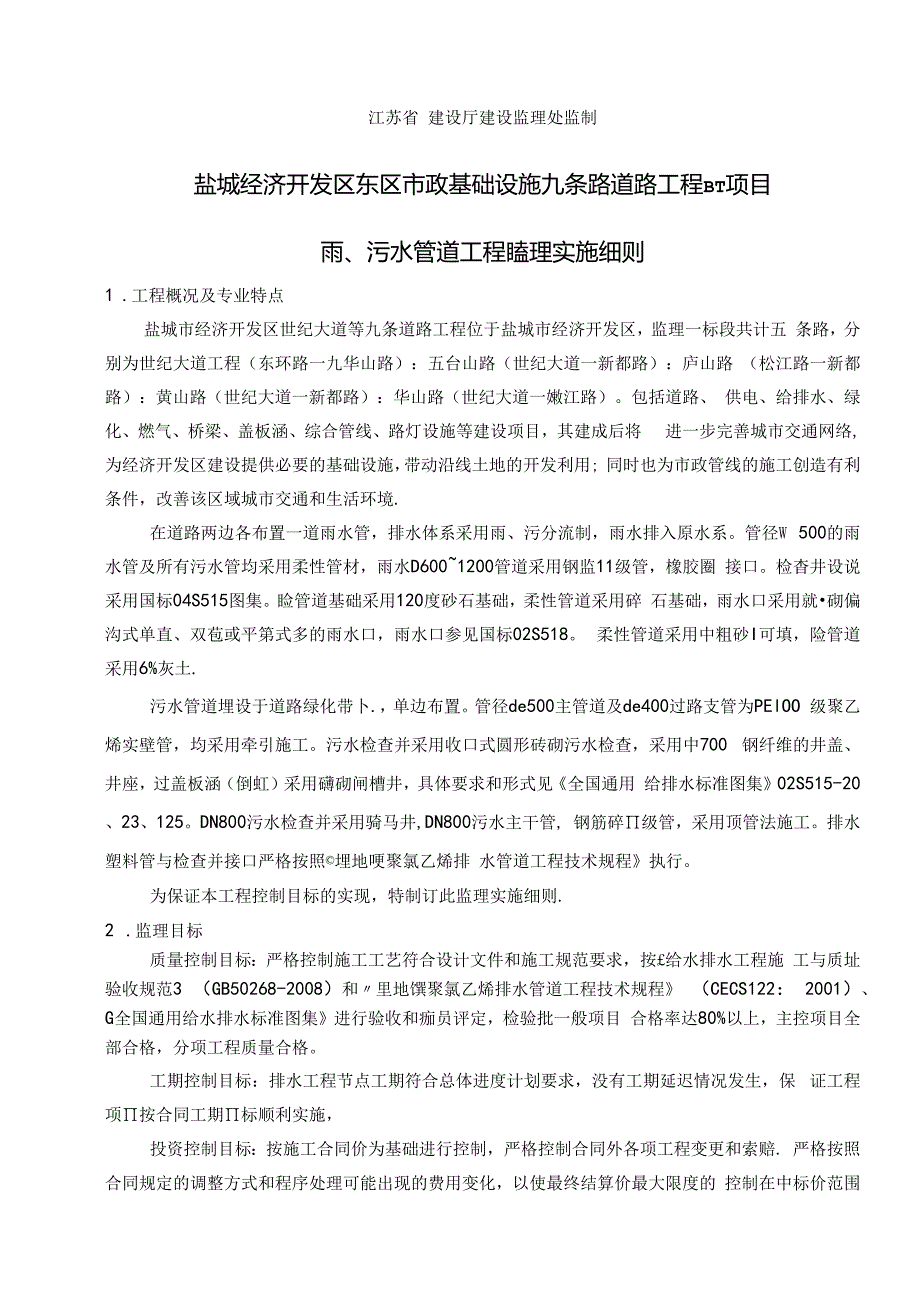

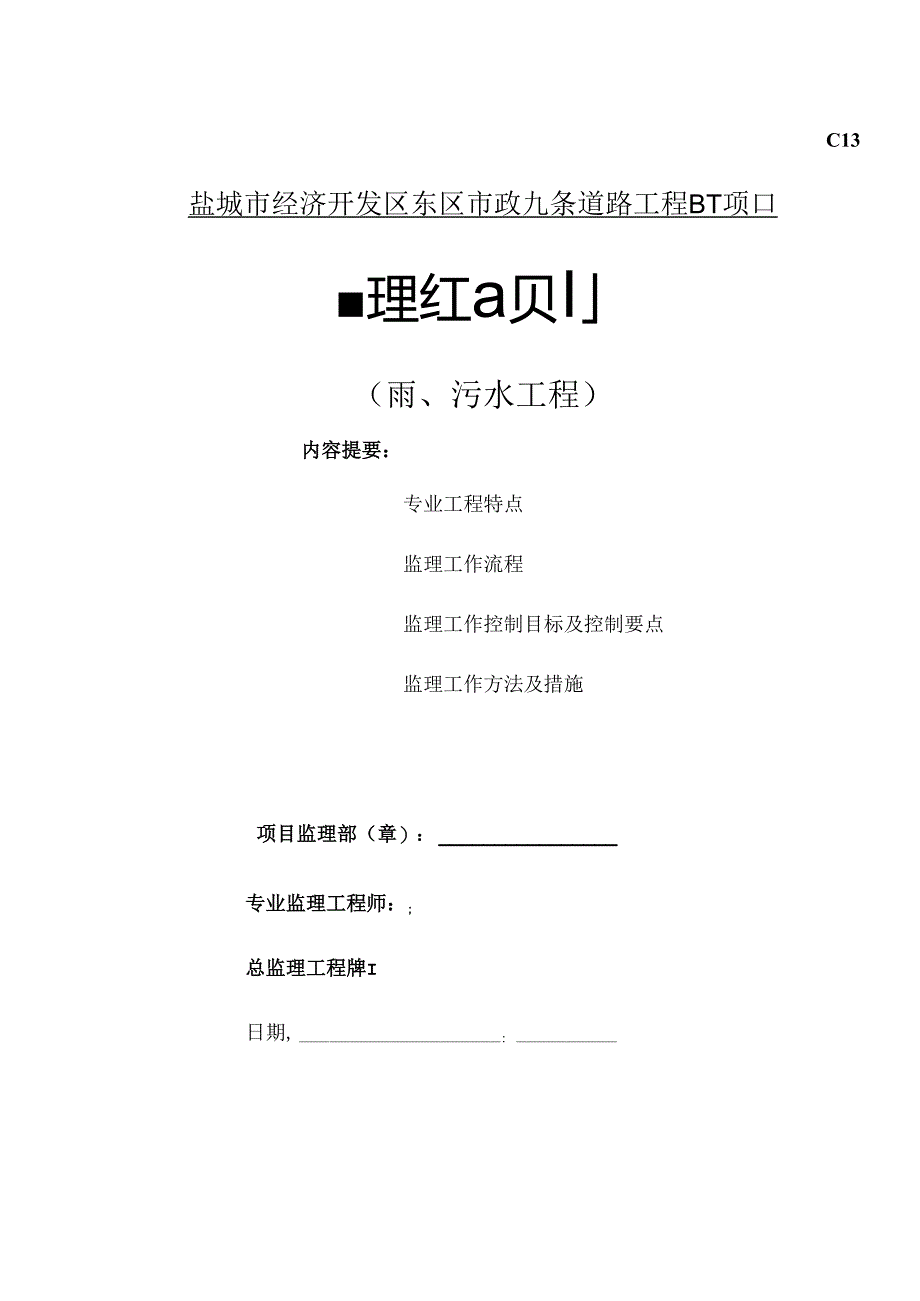

1、C13盐城市经济开发区东区市政九条道路工程BT项口理红a贝I（雨、污水工程）内容提要：专业工程特点监理工作流程监理工作控制目标及控制要点监理工作方法及措施项目监理部（章）：专业监理工程师：;总监理工程牌I日期,:江苏省 建设厅建设监理处监制盐城经济开发区东区市政基础设施九条路道路工程BT项目雨、污水管道工程瞌理实施细则1 .工程概况及专业特点盐城市经济开发区世纪大道等九条道路工程位于盐城市经济开发区，监理一标段共计五 条路，分别为世纪大道工程（东环路一九华山路）：五台山路（世纪大道一新都路）：庐山路 （松江路一新都路）：黄山路（世纪大道一新都路）：华山路（世纪大道一嫩江路）。包括道路、 供电、
2、给排水、绿化、燃气、桥梁、盖板涵、综合管线、路灯设施等建设项目，其建成后将 进一步完善城市交通网络,为经济开发区建设提供必要的基础设施，带动沿线土地的开发利用; 同时也为市政管线的施工创造有利条件，改善该区域城市交通和生活环境.在道路两边各布置一道雨水管，排水体系采用雨、污分流制，雨水排入原水系。管径W 500的雨水管及所有污水管均采用柔性管材，雨水D6001200管道采用钢监11级管，橡胶圈 接口。检杳井设说采用国标04S515图集。睑管道基础采用120度砂石基础，柔性管道采用碎 石基础，雨水口采用就砌偏沟式单直、双苞或平第式多的雨水口，雨水口参见国标02S518。 柔性管道采用中粗砂I可填
3、，险管道采用6%灰土.污水管道埋设于道路绿化带卜.，单边布置。管径de500主管道及de400过路支管为PElOO 级聚乙烯实壁管，均采用牵引施工。污水检查并采用收口式圆形砖砌污水检查，采用中700 钢纤维的井盖、井座，过盖板涵（倒虹）采用礴砌闸槽井，具体要求和形式见全国通用 给排水标准图集02S515-20、23、125。DN800污水检查并采用骑马井,DN800污水主干管, 钢筋碎级管，采用顶管法施工。排水塑料管与检查并接口严格按照埋地哽聚氯乙烯排 水管道工程技术规程执行。为保证本工程控制目标的实现，特制订此监理实施细则.2 .监理目标质量控制目标：严格控制施工工艺符合设计文件和施工规范要

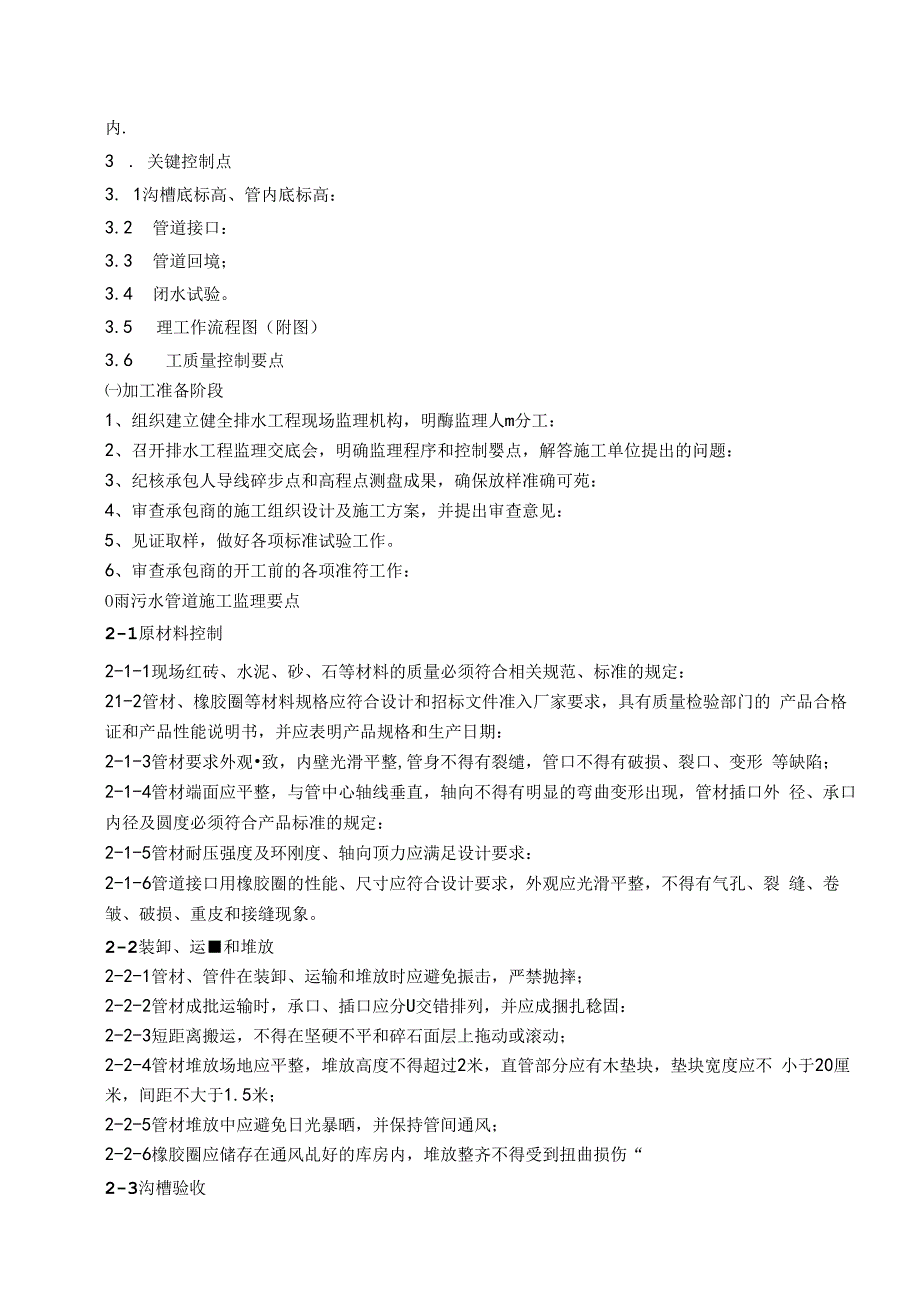

4、求，按给水排水工程施 工与质址验收规范3 （GB50268-2008）和里地馔聚氯乙烯排水管道工程技术规程 （CECS122： 2001）、G全国通用给水排水标准图集进行验收和痂员评定，检验批一般项目 合格率达80%以上，主控项目全部合格，分项工程质量合格。工期控制目标：排水工程节点工期符合总体进度计划要求，没有工期延迟情况发生，保 证工程项按合同工期标顺利实施，投资控制目标：按施工合同价为基础进行控制，严格控制合同外各项工程变更和索赔. 严格按照合同规定的调整方式和程序处理可能出现的费用变化，以使最终结算价最大限度的 控制在中标价范围内.3 . 关键控制点3. 1沟槽底标高、管内底标高：3.
5、2 管道接口：3.3 管道回境；3.4 闭水试验。3.5 理工作流程图（附图）3.6 工质量控制要点加工准备阶段1、组织建立健全排水工程现场监理机构，明酶监理人m分工：2、召开排水工程监理交底会，明确监理程序和控制婴点，解答施工单位提出的问题：3、纪核承包人导线碎步点和高程点测盘成果，确保放样准确可苑：4、审查承包商的施工组织设计及施工方案，并提出审查意见：5、见证取样，做好各项标准试验工作。6、审查承包商的开工前的各项准符工作：O雨污水管道施工监理要点2-1原材料控制2-1-1现场红砖、水泥、砂、石等材料的质量必须符合相关规范、标准的规定：21-2管材、橡胶圈等材料规格应符合设计和招标文件准
6、入厂家要求，具有质量检验部门的 产品合格证和产品性能说明书，并应表明产品规格和生产日期：2-1-3管材要求外观致，内壁光滑平整,管身不得有裂缱，管口不得有破损、裂口、变形 等缺陷；2-1-4管材端面应平整，与管中心轴线垂直，轴向不得有明显的弯曲变形出现，管材插口外 径、承口内径及圆度必须符合产品标准的规定：2-1-5管材耐压强度及环刚度、轴向顶力应满足设计要求：2-1-6管道接口用橡胶圈的性能、尺寸应符合设计要求，外观应光滑平整，不得有气孔、裂 缝、卷皱、破损、重皮和接缝现象。2-2装卸、运和堆放2-2-1管材、管件在装卸、运输和堆放时应避免振击，严禁抛摔；2-2-2管材成批运输时，承口、插口
7、应分U交错排列，并应成捆扎稔固：2-2-3短距离搬运，不得在坚硬不平和碎石面层上拖动或滚动；2-2-4管材堆放场地应平整，堆放高度不得超过2米，直管部分应有木垫块，垫块宽度应不 小于20厘米，间距不大于1.5米；2-2-5管材堆放中应避免日光暴晒，并保持管间通风；2-2-6橡胶圈应储存在通风乩好的库房内，堆放整齐不得受到扭曲损伤“2-3沟槽验收2-3T机械开挖沟槽，应确保槽底不被扰动和破坏，应留有20Cm左右的保护层用人工挖除清 理：2 3-2检查槽底结构宽度，开挖边坡及槽底中线每侧宽度不小于设计要求或规范规定；2 3-3检杳槽底高程，不允许出现正偏差，如发生超挖，应按设计及规范要求进行处理：
8、2-3-4检查排水措施是否适当，槽底不得受水浸泡，特别是雨季施工更应充分考虑：2-3-5检查槽底土质情况是否符合承载力要求，如不能满足要求，应视具体情况进行地基处 理。2-4费层、底板、硅管座验收2-4-1检查垫U、管座厚度、宽度是否满足设计要求，高程不允许出现正偏差：2-4-2检查垫U中线是否满足设计耍求，中线每侧宽度不小于设计宽度。2-4-3检查碎底板配筋是否满足设计要求,管座浇筑过程中，检查铜丝网插入深度是否符合 设计要求。2-5管道安装2-5-1下管前检查承插口和管身有无破损，裂纹等现型，并清除管内杂物，安装前应将管湍 清理干净，如发现承插口仃K边毛刺应予以处理，防止划破胶圈，造成接头
9、漏水：2-5-2橡胶圈使用前，必须逐个检查规格，看是否有割裂、破损、气泡及飞边现象，橡胶圈 安装必须平整的套在插口顶端，不得歪斜、扭曲；2-5-3管道安装时环向间隙必须均匀，务必使插门和胶圈均匀的徐徐的进入安装线，诲防橡 胶圈扭曲和超插，引起承口变形，并注意插口和承口的纵向间隙应符合规范要求：2-5-4管道安装应将插口顺水流方向，承口逆水流方向，安装应由下游往上游进行：2-5-5亚核管道中线，管内底高程等是否符合设计要求：2-5-6雨季施工应采取防止管材漂浮措施，回原土可先回填到管顶以上一倍管径的高度，管 道安装完毕尚未回上时，一旦遭到水泡，应及时进行管道中心线和管底高程的豆测和外观检 查，如
10、发现位移, 漂浮、拔口现象，应返工处理。2-5-7碎管道砂浆钢丝网接口，管口须充分凿毛，湿润。施工过程中加强砂浆养护，防止出 现收缩裂缝。2-5-8管道铺设应符合下列规定：(A)采用承插式(或套管式)接口时，宜人工布管且在沟槽内连接：槽深大3In或外径大于400mm的管道，宜用非金属绳索兜住节管下管：严禁将管节翻滚抛入槽中：(B)采用电熔、热熔接口时，立在沟槽边上将管道分段连接后以弹性铺管法移入沟槽： 移入沟槽时，管道表面不得有明显划痕。2-6管道修补2-6-1管道敷设后，受意外因素发生局部损坏，当损坏部位的长或宽不超过管周长的1/12时, 可采取修补措施，修补方法按以卜规定：1、管道的外壁发
11、生同部或较小部位裂健或孔洞直径在2厘米以内时，可先将管内水排除，用 棉纱将损坏部位清理干净，然后用环己雨刷基面后，涂刷耐水性能好的缴料黏合剂，并从未 使用过的管道相应部位取下相似形状大小的板材进行黏结，用土工布包缠固定，固化24小时 后即可覆土;2、管道的外壁损坏部位呈现管壁破碎或长10厘米以内的孔洞时，用刮刀揩破碎的管壁或孔 洞完全剔除，剔除部位周围5厘米以内用环已耐清理干净，涂刷耐水性能好的塑料黏合剂， 再从相同管材的相应部位取下相当损坏面积2倍的弧形板，内壁涂黏合剂扣贴在损坏部位， 用铅丝包扎固定，如外壁有助，将损坏部位周用5厘米以内的肋去除，刮平不带肋迹，采取 上述相同方法补救：2 6
12、-2管道铺设完后，发生超出2 61限定的损坏范:隹I时，应将损坏的管段或整根管道更换, 重新铺设。2-7管道与检查井的衔接2-7-1管道与检查井的衔接，应符合班计要求.当管道与检查并采用砖砌或混凝土直接浇制 衔接时，可采用中介层做法，其时在管道与检查并相接部位预先用与管材相同的里料薪合剂、 粗砂做成中介层，然后用水泥砂浆砌入检包井的井壁内，中介层具体做法：先用毛刷或棉纱 将管壁的外表面清理干净，然后均匀的涂一整塑料黏合剂，紧接着在上面撒一层干燥的粗砂, 固化10、20分钟，即成表面粗糙的中介层，中介层的长度与检查并厚度相同：2-7-2管道位于软土基或低洼、沼泽、地卜水位高的地段时，与检查井宜采用短管连接（即 在直接与检查并连接的管段长度采用11.5米短管，以卜再与整根管连接）：2 7 3枪杳井底板越础，应与管道基础垫层平缓顺接。2-8检查井殴收2-8-1井壁必须互相垂直，不得有通继，灰浆必须饱满，灰缝应平整,并应抹面压光，不得 有空鼓、裂缝等现象。2-8-2管道穿过井壁处应严密，不渗水：监理程序审查柔性管管道监理程序框图施工程序提交开工报告申请单牵引管施工监理程序框图监理程序施工程序
