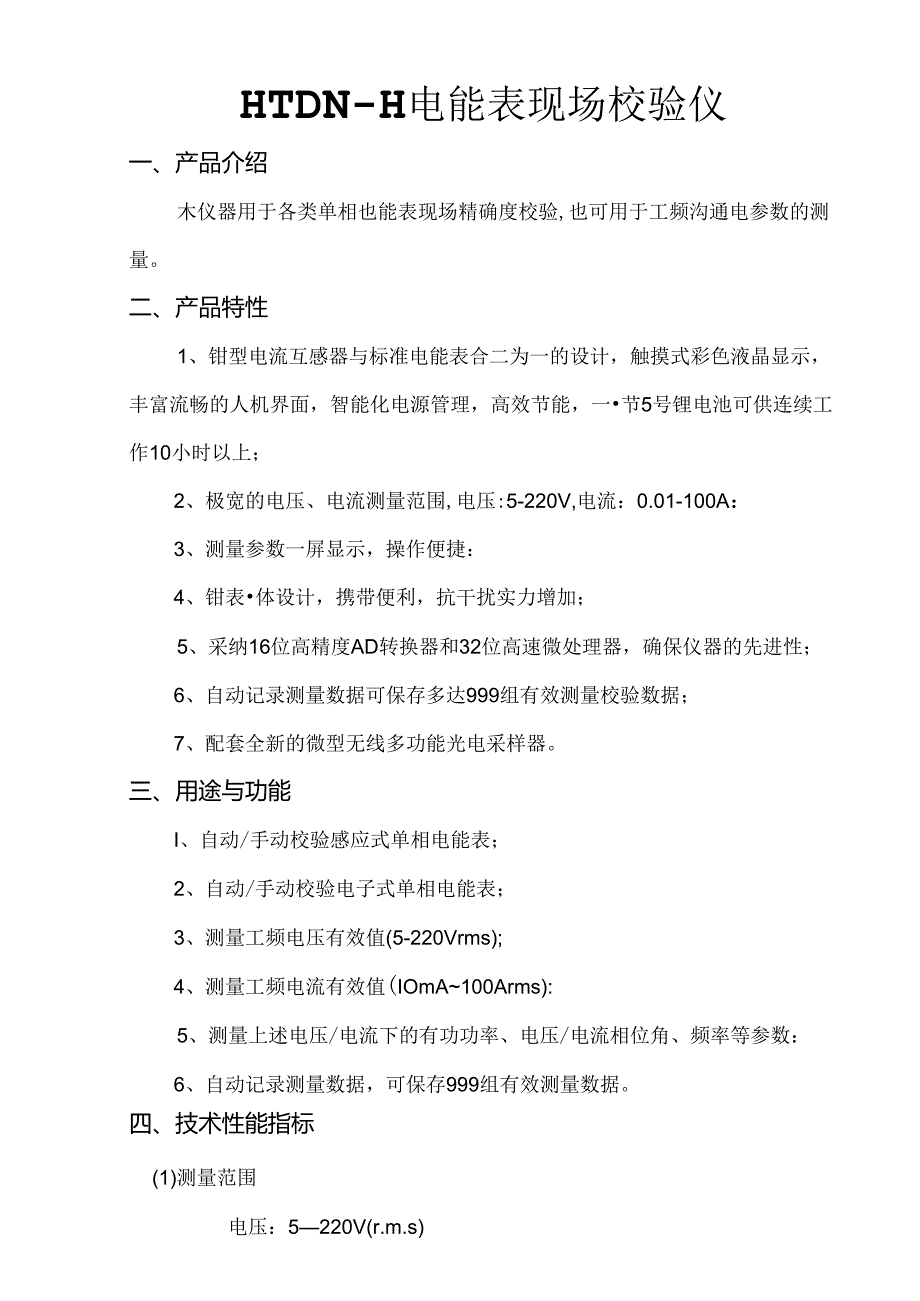

1、HTDN-H电能表现场校验仪一、产品介绍木仪器用于各类单相也能表现场精确度校验,也可用于工频沟通电参数的测量。二、产品特性1、钳型电流互感器与标准电能表合二为一的设计,触摸式彩色液晶显示,丰富流畅的人机界面,智能化电源管理,高效节能,一节5号锂电池可供连续工作10小时以上;2、极宽的电压、电流测量范围,电压:5-220V,电流:0.01-100A:3、测量参数一屏显示,操作便捷:4、钳表体设计,携带便利,抗干扰实力增加;5、采纳16位高精度AD转换器和32位高速微处理器,确保仪器的先进性;6、自动记录测量数据可保存多达999组有效测量校验数据;7、配套全新的微型无线多功能光电采样器。三、用途与

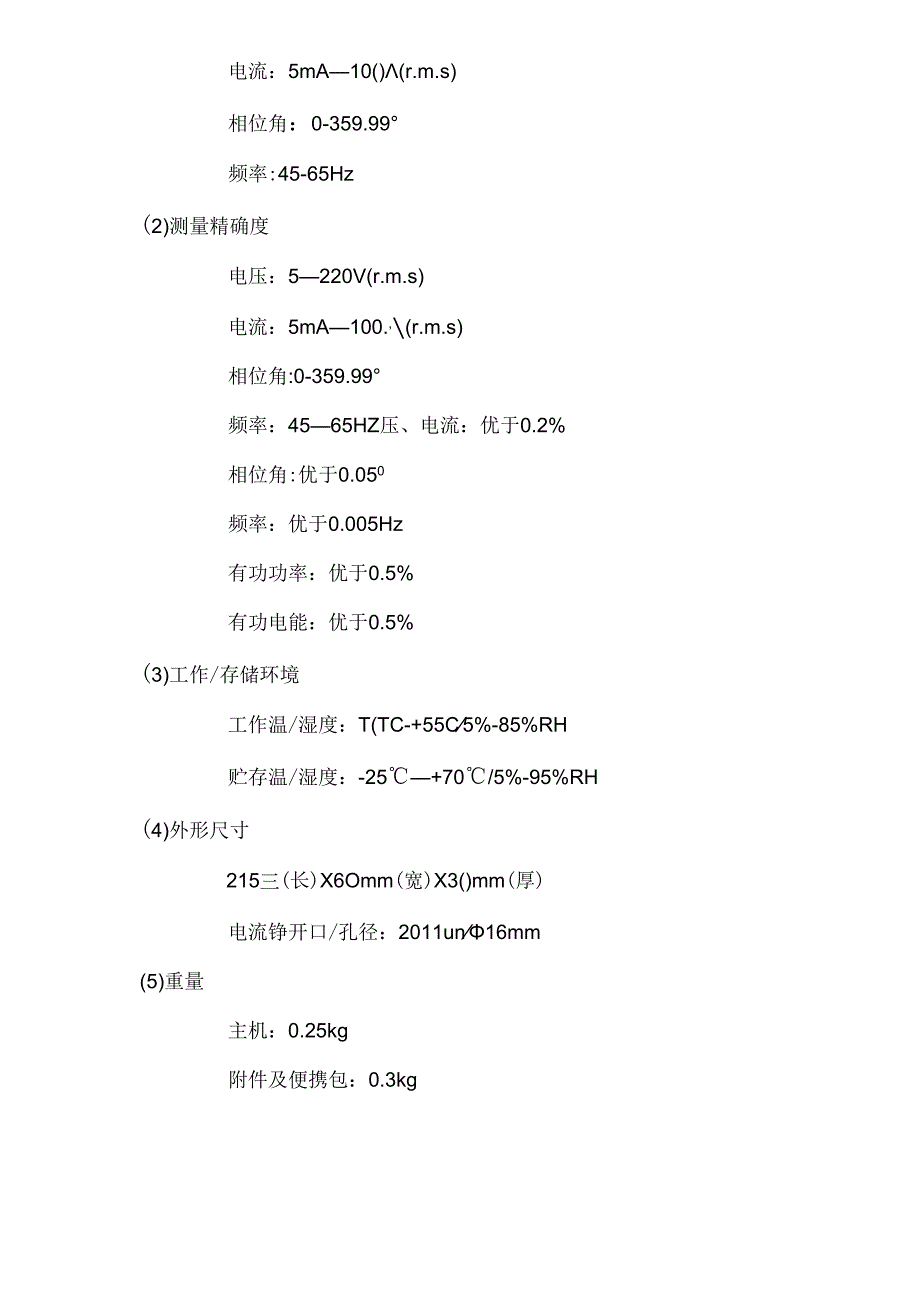

2、功能I、自动/手动校验感应式单相电能表;2、自动/手动校验电子式单相电能表;3、测量工频电压有效值(5-220Vrms);4、测量工频电流有效值(IOmA100Arms):5、测量上述电压/电流下的有功功率、电压/电流相位角、频率等参数:6、自动记录测量数据,可保存999组有效测量数据。四、技术性能指标(1)测量范围电压:5220V(r.m.s)电流:5mA10()(r.m.s)相位角:0-359.99频率:45-65Hz(2)测量精确度电压:5220V(r.m.s)电流:5mA100.,(r.m.s)相位角:0-359.99频率:4565HZ压、电流:优于0.2%相位角:优于0.050频率:

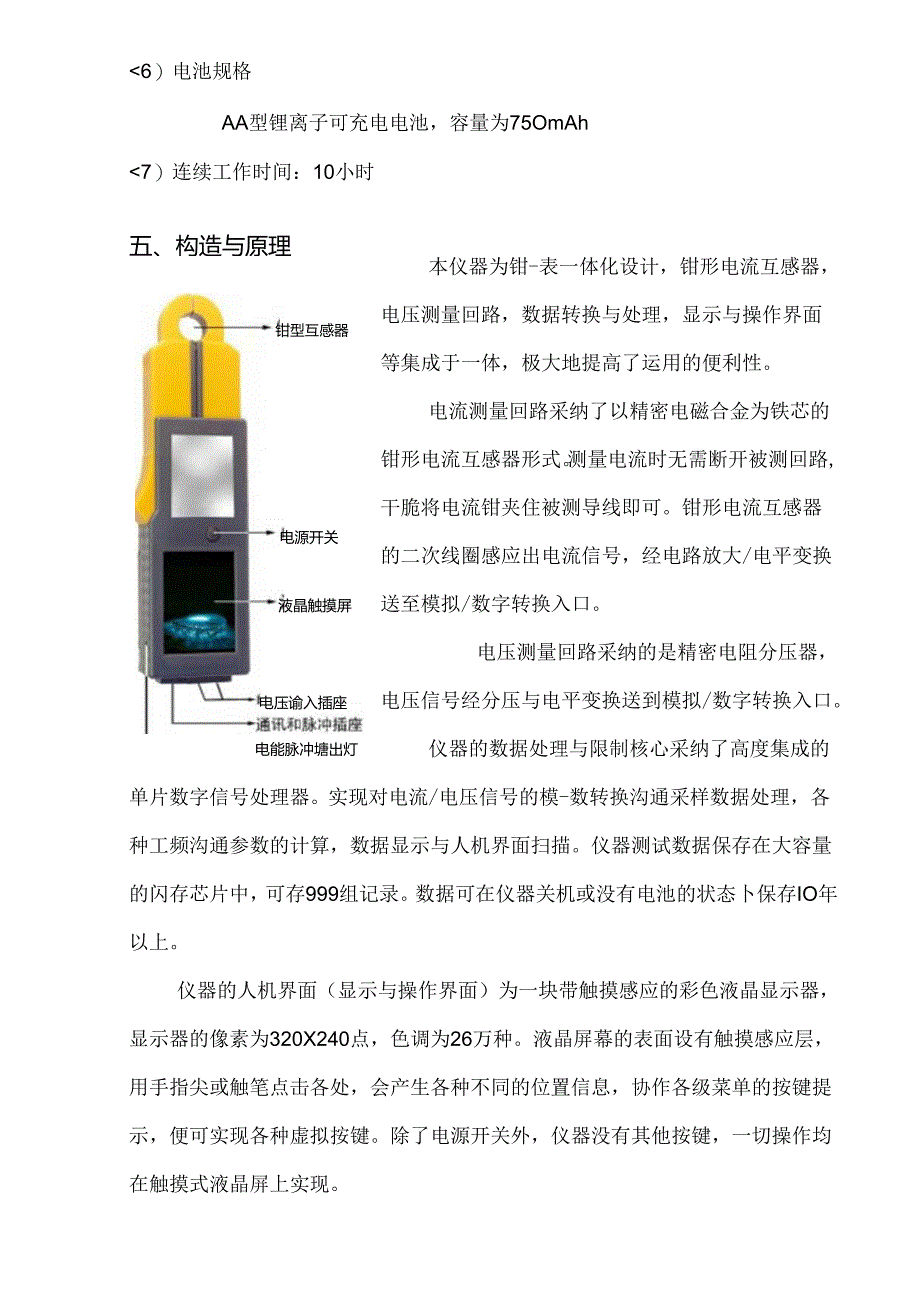

3、优于0.005Hz有功功率:优于0.5%有功电能:优于0.5%(3)工作/存储环境工作温/湿度:T(TC-+55C5%-85%RH贮存温/湿度:-25+70/5%-95%RH(4)外形尺寸215三(长)X6Omm(宽)X3()mm(厚)电流铮开口/孔径:2011un16mm(5)重量主机:0.25kg附件及便携包:0.3kg6)电池规格AA型锂离子可充电电池,容量为75OmAh7)连续工作时间:10小时五、构造与原理钳型互感器电源开关液晶触摸屏电压谕入插座电能脉冲塘出灯本仪器为钳-表一体化设计,钳形电流互感器,电压测量回路,数据转换与处理,显示与操作界面等集成于一体,极大地提高了运用的便利性。

4、电流测量回路采纳了以精密电磁合金为铁芯的钳形电流互感器形式。测量电流时无需断开被测回路,干脆将电流钳夹住被测导线即可。钳形电流互感器的二次线圈感应出电流信号,经电路放大/电平变换送至模拟/数字转换入口。电压测量回路采纳的是精密电阻分压器,电压信号经分压与电平变换送到模拟/数字转换入口。仪器的数据处理与限制核心采纳了高度集成的单片数字信号处理器。实现对电流/电压信号的模-数转换沟通采样数据处理,各种工频沟通参数的计算,数据显示与人机界面扫描。仪器测试数据保存在大容量的闪存芯片中,可存999组记录。数据可在仪器关机或没有电池的状态卜保存IO年以上。仪器的人机界面(显示与操作界面)为一块带触摸感应的

5、彩色液晶显示器,显示器的像素为320X240点,色调为26万种。液晶屏幕的表面设有触摸感应层,用手指尖或触笔点击各处,会产生各种不同的位置信息,协作各级菜单的按键提示,便可实现各种虚拟按键。除了电源开关外,仪器没有其他按键,一切操作均在触摸式液晶屏上实现。仪器的电源为一节可充电高能锂电池,(输出为3.7V,75()mAh容量)与一般5号电池和银氢电池不能互换。仪器工作时消耗电流在50-100mA(测量大电流时相应的工作电流也会增加),一节充溢的电池可供仪器连续工作8-10小时。六、仪器的运用方法1 .仪器的适用范围:本仪器适用于校验各种单相工频电能表以及测量常规的工频沟通电参数,包括电压、电流

6、的有效值,有功功率和相位角,工频频率等。其测量范围为工频(45-65Hz),电压:5220V,电流:IOmA-100Ao对于频率不在工频范用的沟通信号如高频信号、变频调速器输出的电压、电流或者高次谐波含量大于50%的沟通信号,本仪器将无法正常测量,对于电压超过400V(rms),电流大于100A(rms)沟通信号,本仪器将无法精确测量,长时间输入过大的电压电流信号(大于允许范围2倍以上)将会损坏仪器。2 .被测信号的接入仪器在运用时,有三种被测信号输入:沟通电压、沟通电流、电能脉冲。仪器在测量电压时,只须将两根电压测试线的一端插入仪器底部的电压输入插座,另端接至被测电压端子即可。留意接线依次,

7、应先将电压测试线插入仪器的插座后再接另一端至被测对象。被测端子的大小不同,可依据须要选择接线叉片。仪器在测量电流有效值时不须要接线,将电流钳口打开夹住被测电流流过的导线即可。留意电流导线的直径应小于钳口内径(中15mm),应使钳口在夹住导线后完全闭合,否则将引起极大的误差。仪器在测量电压/电流时能同时测出信号的频率。在测量其他沟通参数时须要同时输入电压和电流信号。而且要求接线位置与方向正确:电压线黑色接被测端的零线,黄色线接被测端的相线。电流的方向应与钳口侧面的标记一样。仪器在校验单相电能表时,除正确接入电压、电流外还应接入电能脉冲信号。电能脉冲的接入有三种方式:通过脉冲转换盒接入:通过光电采

8、样器将感应式电能表的转盘标记转换为脉冲或者将电子式电能表1.ED脉冲指示转换为脉冲:可以人工计数电能表的脉冲指示经手动开关输入仪器。仪器的附件中配有微型光电采样器,运用方法见附录。3 .电源和电池本仪器由内部锂电池供电,仪器内部电路在CPU的管理下,处于合理的开启/关闭状态,以便削减电能消耗。例如,非测量状态下,模拟电路自动关闭:背光亮度可按需调整,30秒或3分钟未操作仪器时,背光自动关闭,当仪器没有信号输入且5分钟无人操作的状况下将自动关机,这些都是为了节约电能,延长电池工作时间。仪器备有两节锂离子充电电池,并附带有一个充电器,可对两节电池同时充电也可以单独充电,仪器工作时只运用一节电池,另

9、一节备用。一般状况下,一节足够电的电池可供仪器连续工作10个小时。电池的安装:在仪器背面设有电池仓,用力下压仓盖并向外侧推动可打开仓盖,更换更换电池,应在总电源关闭后进行。仪器工作时屏幕主界面右上角有一电池电量指示符,当该指示符变为红色时表明电池将用完,此时应关机更换电池。仪器电源的开启由显示器上方的按钮限制(这是仪器上唯一的一个开关),关闭仪器通过触摸式液晶屏完成:点击主菜单中关机键,再按确认关机键即可完成。在没有电压、电流信号且停止操作5分钟后仪器也会自动关机。4 .触摸式液晶显示器(触摸屏)仪器采纳了触摸式液晶显示屏,它是一种按键与显示于一体的部件。用手指引触屏幕表面即可实现模拟按键的操

10、作。屏幕的按键功能跟随显示界面而变。操作者可依据显示的提示,便利快捷地操作。例如:在主显界面,屏幕被分为三个区,点触上区实现数据保存,点触中区,切换显示内容,点触下区进入设置/操作菜单。关于仪器的具体操作流程见第三章一一操作流程。5 .电能脉冲输出本仪器以1.ED指示灯闪耀输出电能脉冲,该指示灯在仪器右侧。电能常数为:10脉冲/kWh。七、仪器的操作流程1 .总的步骤为保证仪器平安、合理的运用,请按以下步骤操作:开机前应先连接好测试线:开启电源开关;设置好必要的参数;将钳表夹至被测电流线;完成测试后保存数据:关闭O2 .触摸屏的操作除去总电源开启,仪器的其它切操作均在触摸屏上完成。仪器的操作流

11、程由下列各图所示,操作过程可分为四类:实测数据显示;校验参数设置;历史数据管理;仪器系统设置。具体操作步骤和显示内容见下列各节叙述。(一)、仪器主显界面及操作仪器通电后经启动界面进入主界面,仪器的测量数据全部在主显界而显示。同时,仪器的主菜单和即时操作也由主界面导入。显示:主显界面分为三个区间:顶部为标识区一一显示时间、电能表信息、抄表信息及电池电量等。中部为实测沟通参数区:显示U、I、6(相位角)、有功功率和工频频率。底部为校验参数区一一校验中的被校电表常数、被校表误差。操作:点击屏幕顶部标识区,回放当前及最近校验的误差:点击屏幕中部,电流取反;点击屏幕底部,进入主菜单。说明:在现场运用时,

12、由于被测电流线的安装位置和电流实际走向限制,会使钳表的操作和显示不甚便利。为此仪器上设有电流取反功能,即当电流走向与钳表的电流标记方向相反时,可点击睇幕中部使电流在仪器内部取反,而不须要将钳表位置反向。文本框当钳表夹持电流线进行测量或校验时,仪器会自动记录测量/校验数据,这些记录可以在钳表从电流线上取卜.后自动回放。点击屏幕顶部可自动Pl放刚才测量的数据。这就使得操作者不必在测量校验的过程中操作钳表,而是在测量结束后视察回放数据,临时记录的数据最多有8组,在回放时可选取一组或几组有效数据保存,当回放数据被保存后,临时记录将被自动清除。(二)、数据的回放与保存为便利现场实时操作,仪器内部设有临时

13、数据区,它按时间依次和校验电能脉冲,依次记录了沟通参数和校验误差,最多有9组数据。-I点击左、右疑观察各次记录,最左边为当前数据其余8个为校蛉数据.点击保存施可将数据存入历史记录.数据记录区,点击此次返回主显界面.当前数据用黑背景衷示当前数据是主显界面的实时数据,校验数据是仪器每计算一次误差自动保存的数据。在须要时,可选择当前数据或稳定有效的校验数据存入历史记录。点击左移键或者右移键可依次调出最近时段内不同时刻记录的校验数据(它包括了校验误差和沟通电压、电流、功率等参数)。仪器最多可保留9组数据,校验脉冲少于8次时,临时数据区会有空白。多于8次时,临时数据区满,较早的数据会自动溢出。(三)、校

14、验设置校验设置用于设置校验参数及抄录当地电表信息,从主菜单进入,其进入路径如P19页所示。校验参数的设置共分为4项:(D电表抄录一一用于抄录被校的表号、电表走字数(计度)和其他信息(标识)。其中表号和标识可输入数字和两文字符,计度只能输入数字,操作时应留意。当前位置:校验设置电表抄录电表常手力1二卷圈数/时间返回校验设汽菜单(2)电表常数一一用于设置被校表的电表常数,有两种单位的常数均可设置:i11kWh(每千瓦时的脉冲数,这是常用的电表常数),kWh/imp(每个脉冲对应的电能当量,某些进口电能表以此单位表达电表常数)。这两种常数可按C或远键来选择。手幼/自幼一校验功能切换,自动校验时,所设

15、圈数由仪器自动递减计数:手动校验时,由人工计数,若设定圈数为10,则操作者每数过10圈按动次手动开关。(4)圈数/时间一一用于设置校验计数(转数)或时间,即被校表转儿圈进行次校验或者被校表脉冲指示灯闪儿次进行次校验。也可以设定时间限定值,进行校验。如:设定5秒时间,当经过5秒钟后产生次校验误差。文件整理历史记录-三i-时数据、删除无用数据或整理内存空间。进入数据管理的路径由P24页图所示。数据管理有2项操作:文件整理一一数据存储器经多次保存/删除操作后会形成垃圾空间碎片,挤占了空余的内存空间(就像计算机的内存一样),这时应进行空间整理,以释放被挤占的空间。保存数据较多时整理的时间较长,最多时需等待2分钟,以时应耐性等待,不要强行关机,否则会破坏历史记录。历史记录一一用于查询历史记录,对于不须要的数据。MJJ日期ze-z5时间藜1234567890计度000000.0标但xxx-xx-xU有效值(U)I有效值A1相位角(J有功功窣(U
