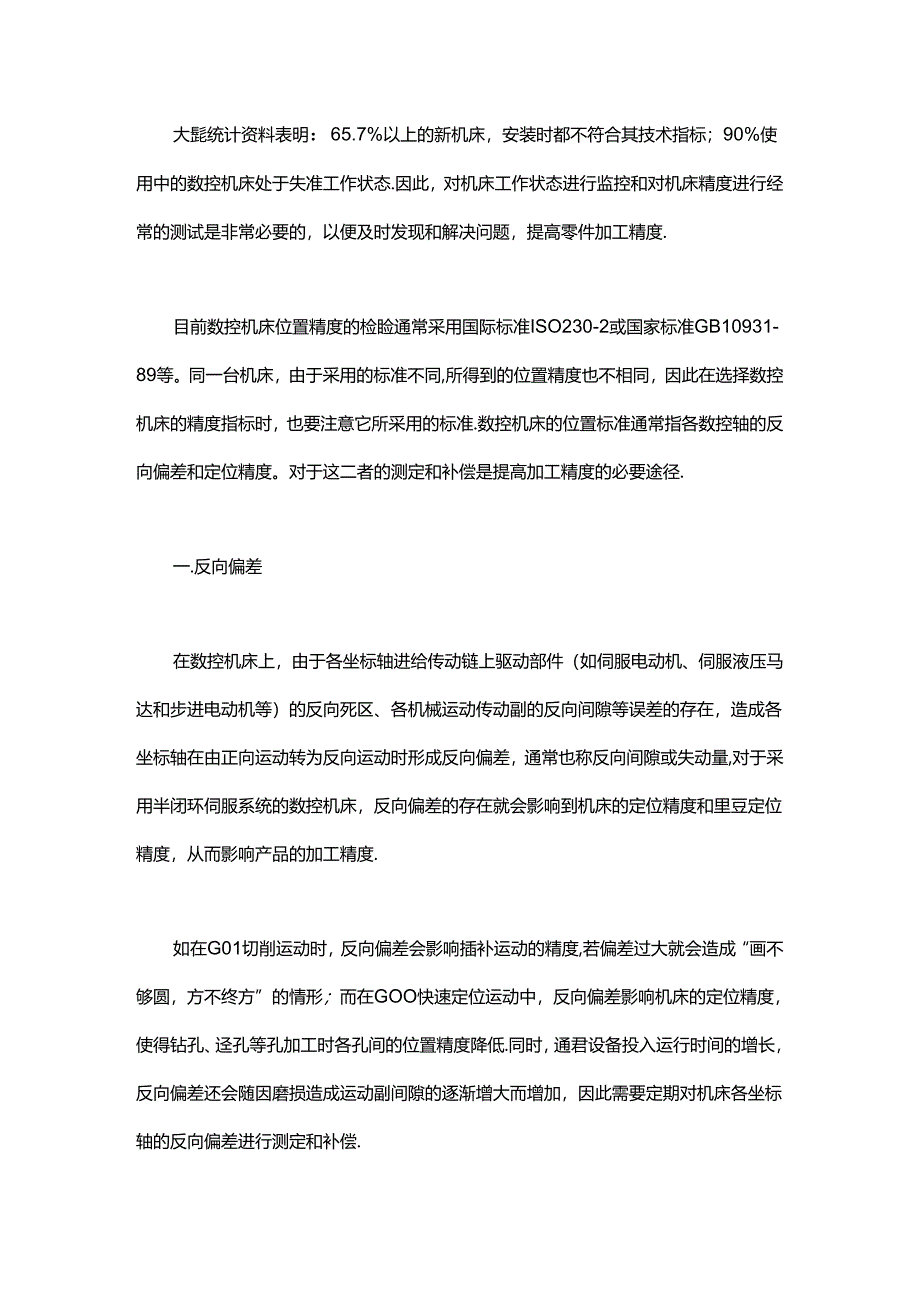

1、大髭统计资料表明：65.7%以上的新机床，安装时都不符合其技术指标；90%使用中的数控机床处于失准工作状态.因此，对机床工作状态进行监控和对机床精度进行经常的测试是非常必要的，以便及时发现和解决问题，提高零件加工精度.目前数控机床位置精度的检睑通常采用国际标准ISO230-2或国家标准GB10931-89等。同一台机床，由于采用的标准不同,所得到的位置精度也不相同，因此在选择数控机床的精度指标时，也要注意它所采用的标准.数控机床的位置标准通常指各数控轴的反向偏差和定位精度。对于这二者的测定和补偿是提高加工精度的必要途径.一.反向偏差在数控机床上，由于各坐标轴进给传动链上驱动部件（如伺服电动机、
2、伺服液压马达和步进电动机等）的反向死区、各机械运动传动副的反向间隙等误差的存在，造成各坐标轴在由正向运动转为反向运动时形成反向偏差，通常也称反向间隙或失动量,对于采用半闭环伺服系统的数控机床，反向偏差的存在就会影响到机床的定位精度和里豆定位精度，从而影响产品的加工精度.如在G01切削运动时，反向偏差会影响插补运动的精度,若偏差过大就会造成“画不够圆，方不终方”的情形；而在GOO快速定位运动中，反向偏差影响机床的定位精度，使得钻孔、迳孔等孔加工时各孔间的位置精度降低.同时，通君设备投入运行时间的增长，反向偏差还会随因磨损造成运动副间隙的逐渐增大而增加，因此需要定期对机床各坐标轴的反向偏差进行测定

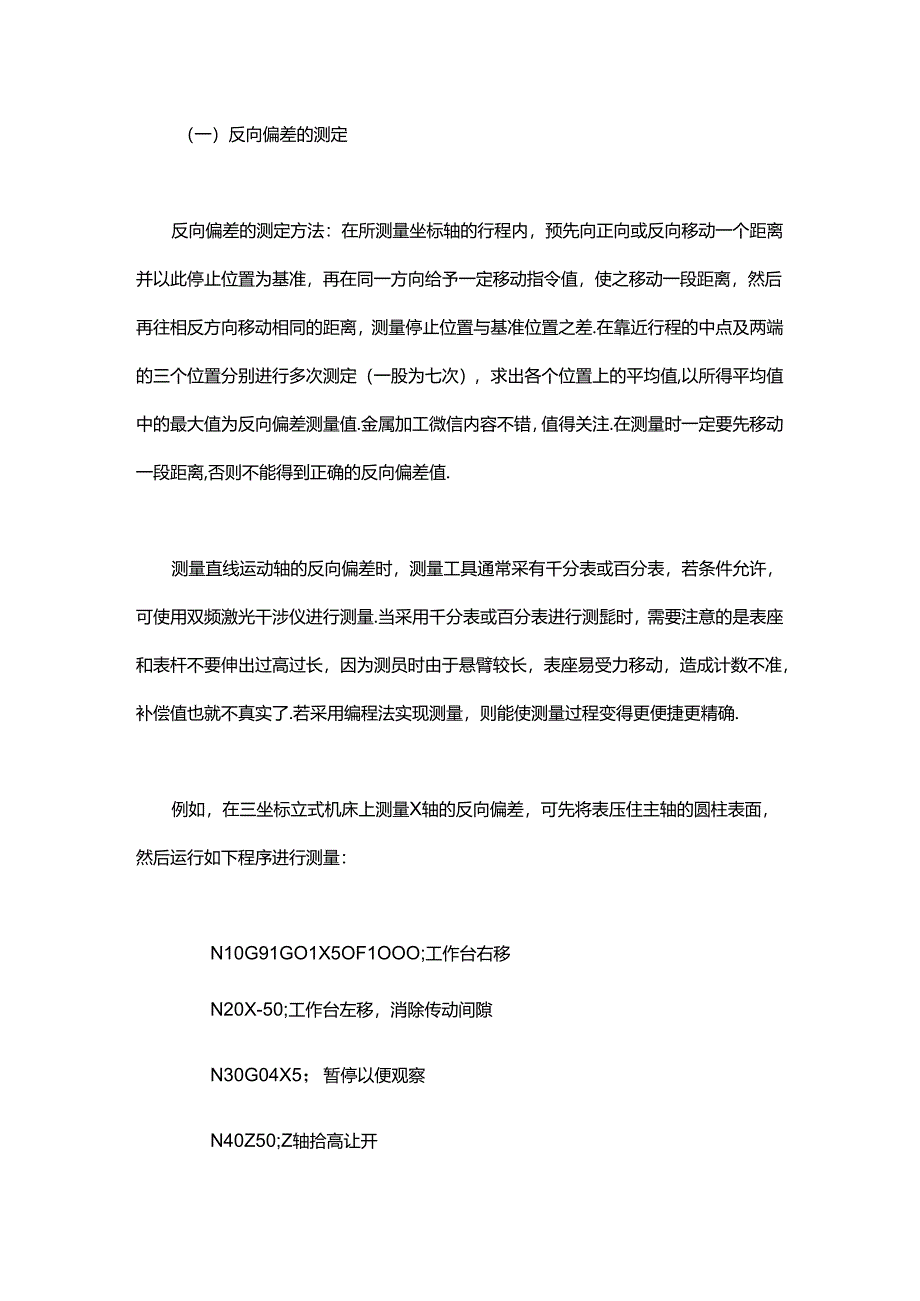

3、和补偿.（一）反向偏差的测定反向偏差的测定方法：在所测量坐标轴的行程内，预先向正向或反向移动一个距离并以此停止位置为基准，再在同一方向给予一定移动指令值，使之移动一段距离，然后再往相反方向移动相同的距离，测量停止位置与基准位置之差.在靠近行程的中点及两端的三个位置分别进行多次测定（一股为七次），求出各个位置上的平均值,以所得平均值中的最大值为反向偏差测量值.金属加工微信内容不错，值得关注.在测量时一定要先移动一段距离,否则不能得到正确的反向偏差值.测量直线运动轴的反向偏差时，测量工具通常采有千分表或百分表，若条件允许，可使用双频激光干涉仪进行测量.当采用千分表或百分表进行测髭时，需要注意的是表

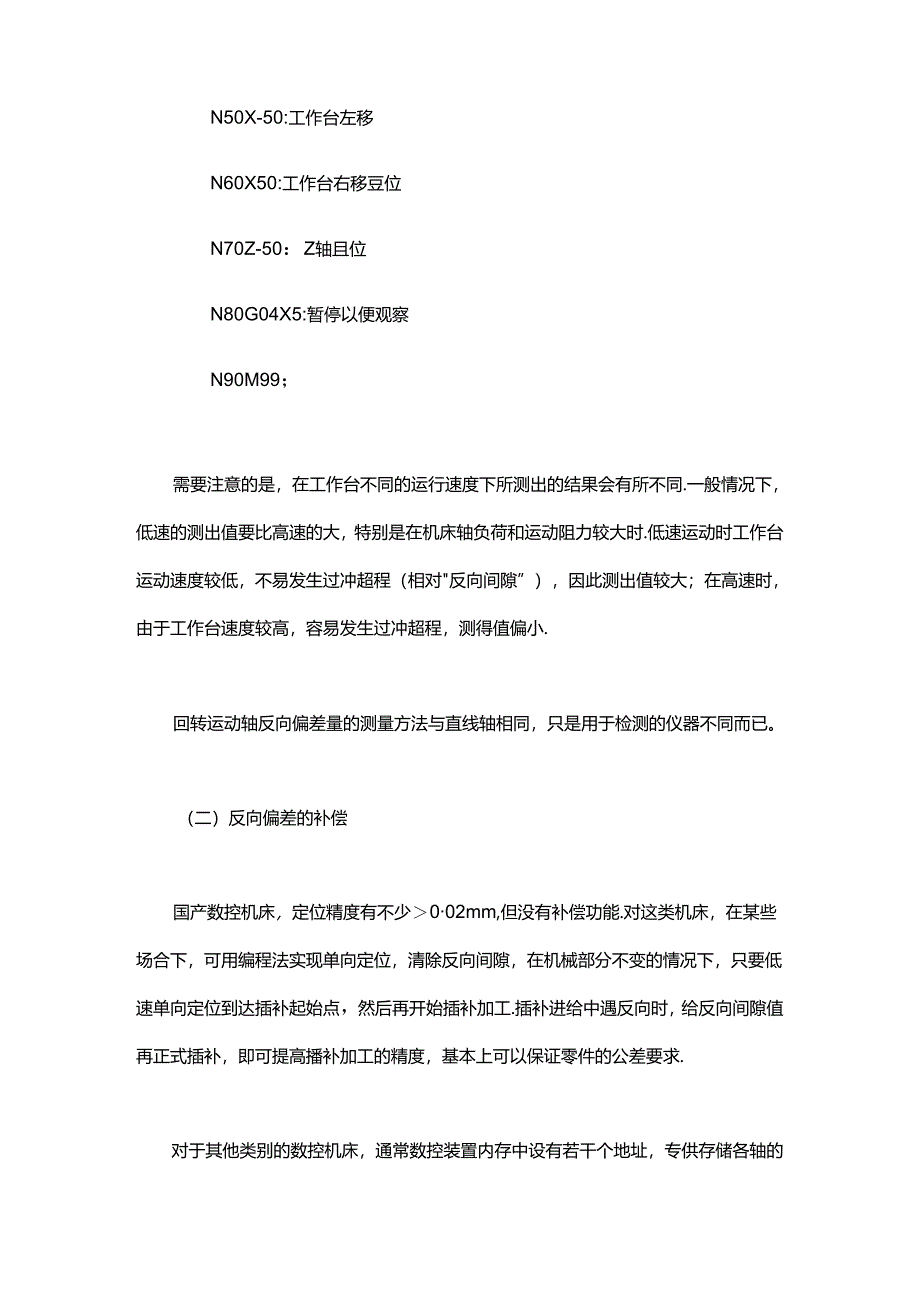

4、座和表杆不要伸出过高过长，因为测员时由于悬臂较长，表座易受力移动，造成计数不准，补偿值也就不真实了.若采用编程法实现测量，则能使测量过程变得更便捷更精确.例如，在三坐标立式机床上测量X轴的反向偏差，可先将表压住主轴的圆柱表面，然后运行如下程序进行测量：N10G91GO1X5OF1OOO;工作台右移N20X-50;工作台左移，消除传动间隙N30G04X5；暂停以便观察N40Z50;Z轴拾高让开N50X-50:工作台左移N60X50:工作台右移豆位N70Z-50：Z轴且位N80G04X5:暂停以便观察N90M99；需要注意的是，在工作台不同的运行速度下所测出的结果会有所不同.一般情况下，低速的测出
5、值要比高速的大，特别是在机床轴负荷和运动阻力较大时.低速运动时工作台运动速度较低，不易发生过冲超程（相对反向间隙”），因此测出值较大；在高速时，由于工作台速度较高，容易发生过冲超程，测得值偏小.回转运动轴反向偏差量的测量方法与直线轴相同，只是用于检测的仪器不同而已。（二）反向偏差的补偿国产数控机床，定位精度有不少002mm,但没有补偿功能.对这类机床，在某些场合下，可用编程法实现单向定位，清除反向间隙，在机械部分不变的情况下，只要低速单向定位到达插补起始点，然后再开始插补加工.插补进给中遇反向时，给反向间隙值再正式插补，即可提高播补加工的精度，基本上可以保证零件的公差要求.对于其他类别的数控机
6、床，通常数控装置内存中设有若干个地址，专供存储各轴的反向间隙值.当机床的某个轴被指令改变运动方向时，数控装运会自动读取该轴的反向间隙值，对坐标位移指令值进行补偿、修正，使机床准确地定位在指令位置上,消除或减小反向偏差对机床精度的不利影响.一段数控系统只有单一的反向间隙补偿值可供使用，为了兼顾高、低速的运动精度，除了要在机械上做得更好以外，只能将在快速运动时测得的反向偏差值作为补偿值输入，因此雉以做到平衡、兼顾快速定位精度和切削时的插补精度.对于FANUCOi.FANUC18i等数控系统，有用于快速运动（GOO）和低速切削进给运动（G01）的两种反向间隙补偿可供选用.根据进给方式的不同，数控系统
7、自动选择使用不同的补偿值，完成较高精度的加工.将G01切削进给运动测得的反向间隙值A输入参数NO11851（G01的测试速度可根据常用的切削进给速度及机床特性来决定），将GOO测得的反向间隙值B输入参数NO11852.金属加工微信内容不错，值得关注.需要注意的是，若要数控系统执行分别指定的反向间隙补偿加将参数号码1800的第四例RBK）设定为1；若RBK设定为O,则不执行分别指定的反向间隙补偿.G02.GO3、JOG与GOl使用相同的补偿值.二.定位精度数控机床的定位精度是指所测量的机床运动部件在数控系统控制下运动所能达到的位置精度，是数控机床有别于普通机床的一项重要精度，它与机床的几何精度共
8、同对机床切削精度产生里要的影响，尤其对孔隙加工中的孔距误差具有决定性的影响。一台数控机床可以从它所能达到的定位精度判出它的加工精度，所以对数控机床的定位精度进行检测和补偿是保证加工质量的必要途径.（一）定位精度的测定目前多采用双频激光干涉仪对机床检测和处理分析，利用激光干涉测量原理.以激光实时波长为测量基准，所以提高了测试精度及增强了适用范围。检测方法如下：安装双频激光干涉仪；在需要测星的机床坐标轴方向上安装光学测员装笆；调整激光头，使测量轴线与机床移动轴线共线或平行，即将光路预调准百；待激光预热后输入测量参数；按规定的测量程序运动机床进行测量；数据处理及结果输出.（二）定位精度的补偿若测得数
9、控机床的定位误差超出误差允许范围，则必须对机床进行误差补偿.常用方法是计算出螺距误差补偿表，手动输入机床CNC系统,从而消除定位误差,由于数控机床三轴或四轴补偿点可能有几百上千点，所以手动补偿需要花费较多时间，并且容易出错。现在通过RS232接口将计算机与机床CNC控制器联接起来，用VB编写的自动校准软件控制激光干涉仪与数控机床同步工作，实现对数控机床定位精度的自动检测及自动斓距误差补偿，其补偿方法如下：备份CNC控制系统中的已有补偿参数；由计算机产生进行逐点定位精度测量的机床CNC程序，并传送给CNC系统；自动测量各点的定位误差；根据指定的补偿点产生一组新的补偿参数，并传送给CNC系统，墩距自动补偿完成；重复进行精度验证.根据数控机床各轴的精度状况，利用爆距误差自动补偿功能和反向间隙补偿功能，合理地选择分配各轴补偿点，使数控机床达到最佳精度状态，并大大提高了检测机床定位精度的效率。定位精度是数控机床的一个重要指标.尽管在用户购选时可以尽量挑选精度高误差小的机床，但是醺着设备投入使用时间越长，设备磬损越厉害,造成机床的定位误差越来越大，这对加工和生产的零件有看致命的影响。采用以上方法对机床各坐标轴的反向偏差、定位精度进行准确测量和补偿，可以很好地减小或消除反向偏差对机床精度的不利影响，提高机床的定位精度，使机床处于最佳精度状态，从而保证零件的加工质量.
