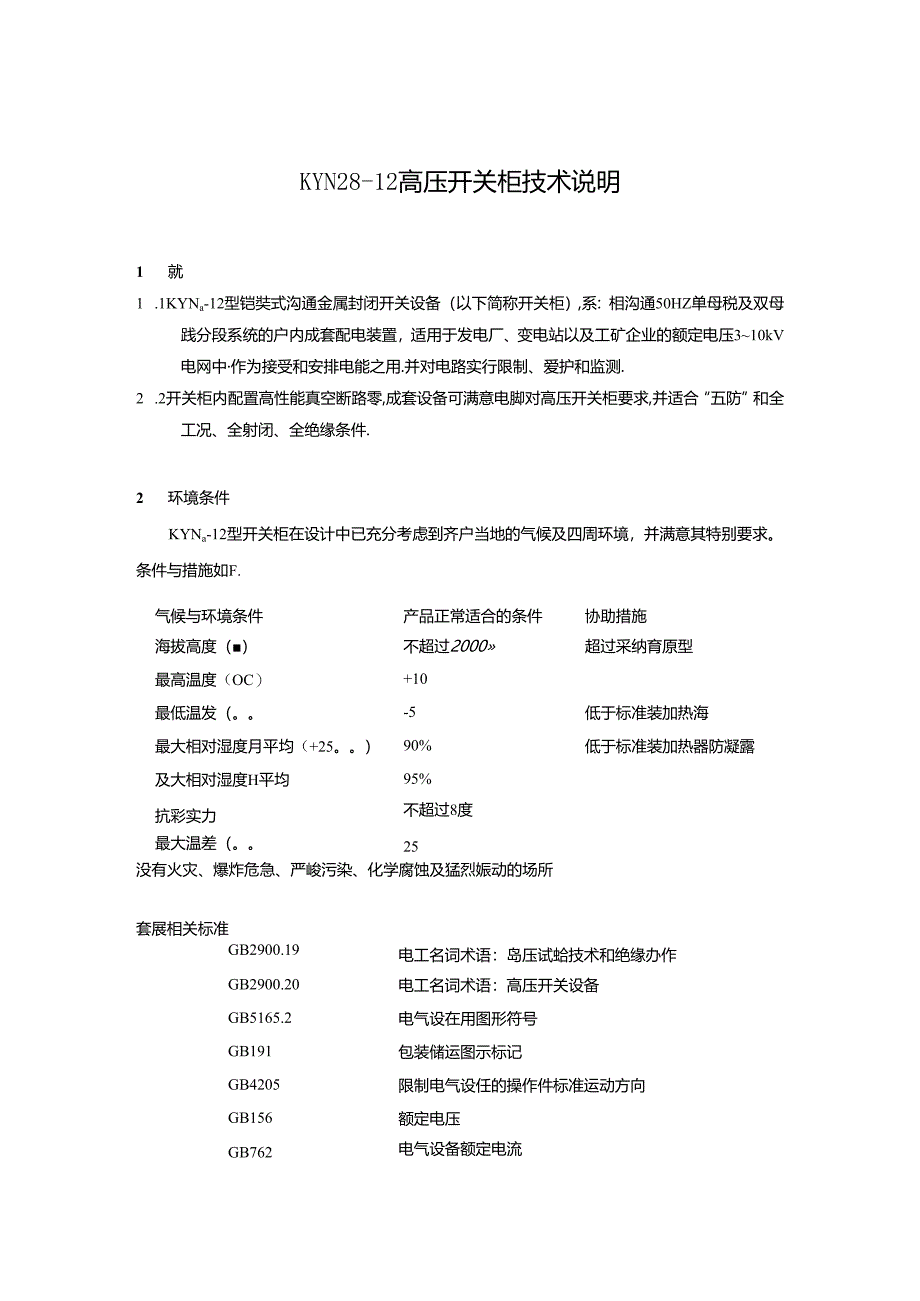

1、KYN28-12高压开关柜技术说明1 就1 .1KYNa-12型铠奘式沟通金属封闭开关设备（以下简称开关柜）,系：相沟通50HZ单母税及双母践分段系统的户内成套配电装置，适用于发电厂、变电站以及工矿企业的额定电压310kV电网中作为接受和安排电能之用.并对电路实行限制、爱护和监测.2 .2开关柜内配置高性能真空断路零,成套设备可满意电脚对高压开关柜要求,并适合“五防”和全工况、全射闭、全绝缘条件.2 环境条件KYNa-12型开关柜在设计中已充分考虑到齐户当地的气候及四周环境，并满意其特别要求。条件与措施如F.气候与环境条件产品正常适合的条件协助措施海拔高度（）不超过2000超过采纳育原型最高温

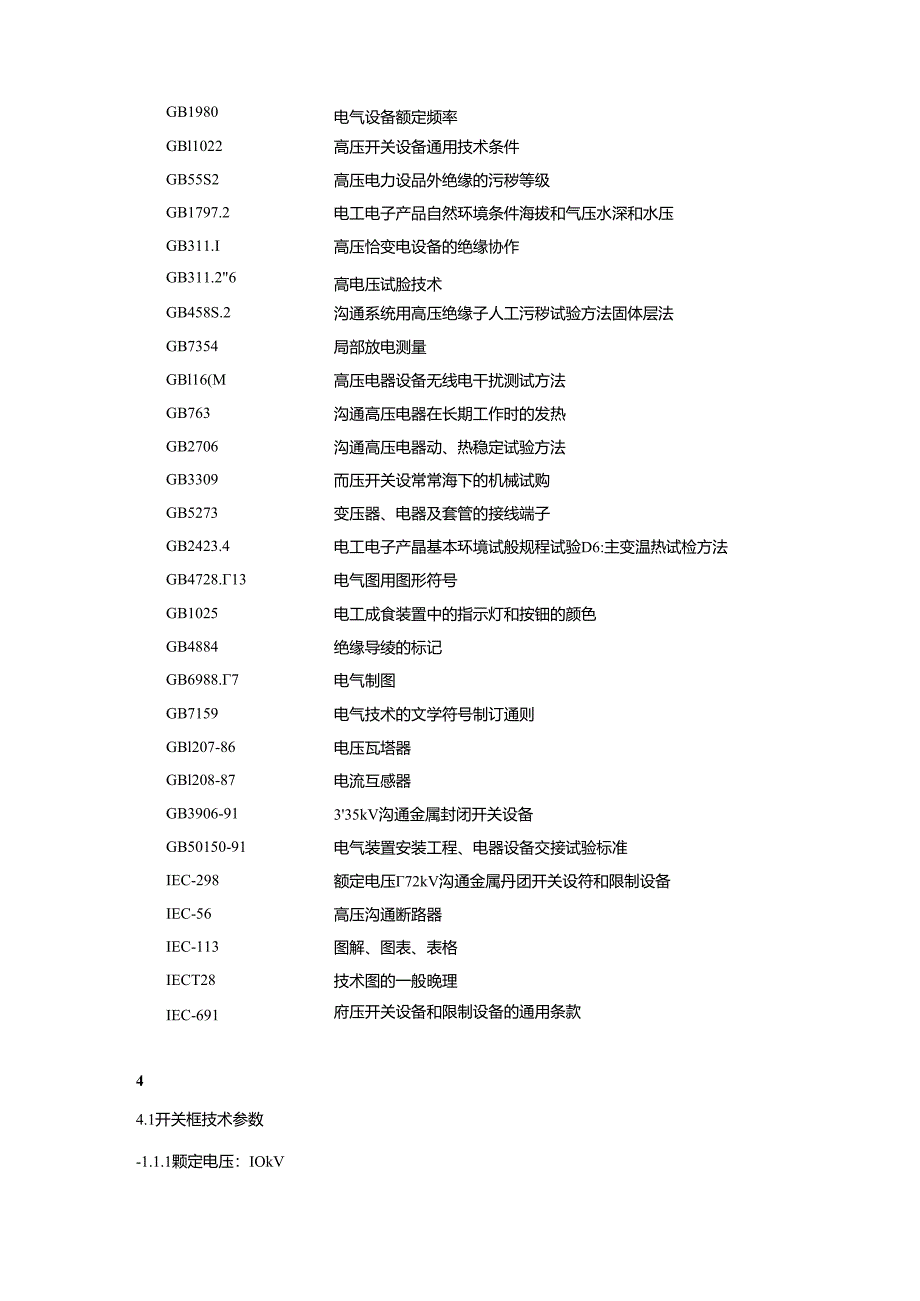

2、度（OC）+10最低温发（。-5低于标准装加热海最大相对湿度月平均（+25。）90%低于标准装加热器防凝露及大相对湿度H平均95%抗彩实力不超过8度最大温差（。25没有火灾、爆炸危急、严峻污染、化学腐蚀及猛烈娠动的场所套展相关标准GB2900.19电工名词术语：岛压试蛤技术和绝缘办作GB2900.20电工名词术语：高压开关设备GB5165.2电气设在用图形符号GB191包装储运图示标记GB4205限制电气设任的操作件标准运动方向GB156额定电压GB762电气设备额定电流GB1980电气设备额定频率GBl1022高压开关设备通用技术条件GB55S2高压电力设品外绝缘的污秽等级GB1797.2电
3、工电子产品自然环境条件海拔和气压水深和水压GB311.I高压恰变电设备的绝缘协作GB311.26高电压试脸技术GB458S.2沟通系统用高压绝缘子人工污秽试验方法固体层法GB7354局部放电测量GBl16(M高压电器设备无线电干扰测试方法GB763沟通高压电器在长期工作时的发热GB2706沟通高压电器动、热稳定试验方法GB3309而压开关设常常海下的机械试购GB5273变压器、电器及套管的接线端子GB2423.4电工电子产晶基本环境试般规程试验D6:主变温热试检方法GB4728.13电气图用图形符号GB1025电工成食装置中的指示灯和按钿的颜色GB4884绝缘导绫的标记GB6988.7电气制图

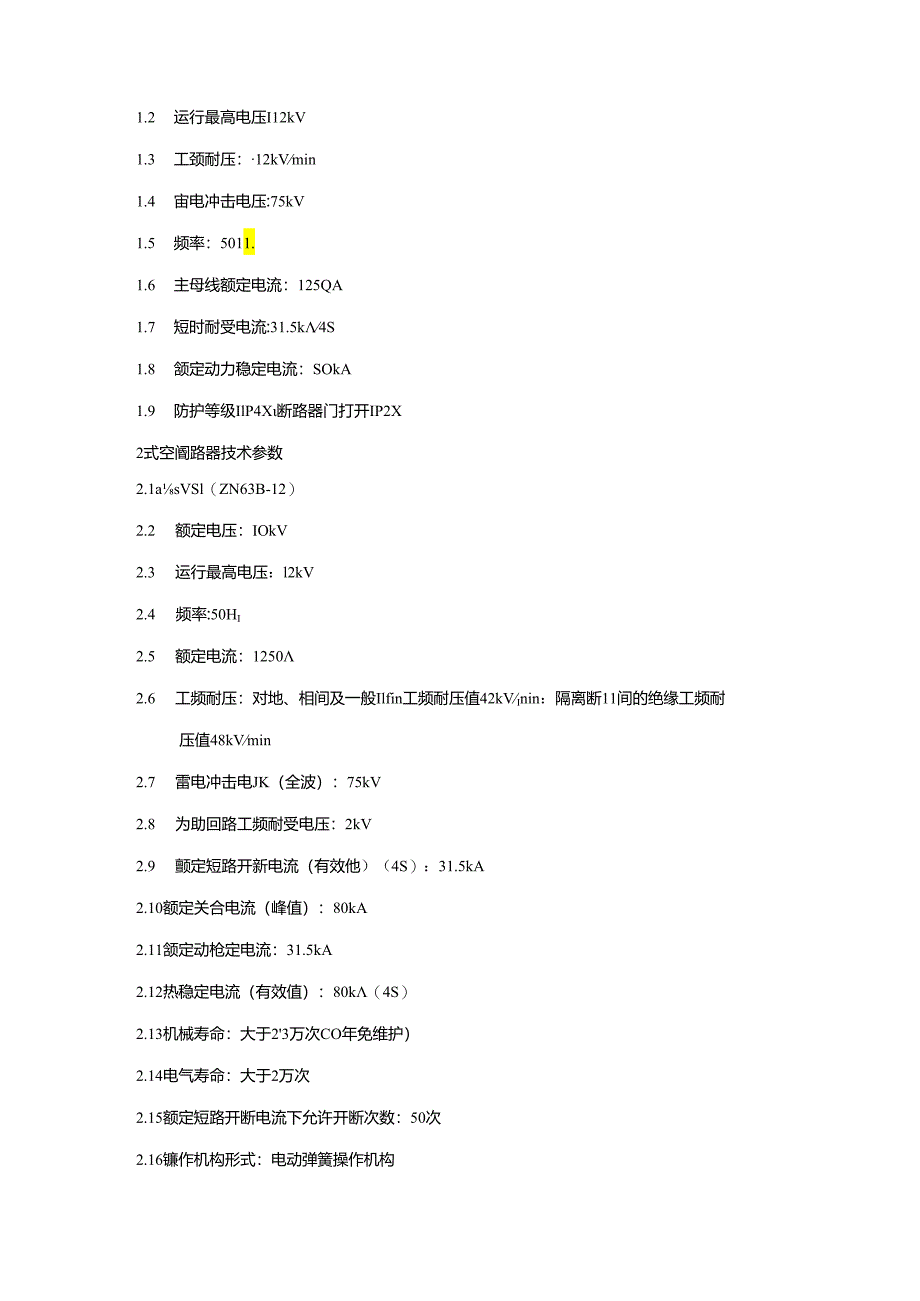

4、GB7159电气技术的文学符号制订通则GBl207-86电压瓦塔器GBl208-87电流互感器GB3906-91335kV沟通金属封闭开关设备GB50150-91电气装置安装工程、电器设备交接试验标准IEC-298额定电压72kV沟通金属丹团开关设符和限制设备IEC-56高压沟通断路器IEC-113图解、图表、表格IECT28技术图的一般晚理IEC-691府压开关设备和限制设备的通用条款44.1开关框技术参数-1.1.1颗定电压：IOkV1.2 运行最高电压I12kV1.3 工颈耐压：12kVmin1.4 宙电冲击电压:75kV1.5 频率：5011.1.6 主母线额定电流：125QA1.7
5、短时耐受电流:31.5k4S1.8 颔定动力稳定电流：SOkA1.9 防护等级IlP4X断路器门打开IP2X2式空阍路器技术参数2.1asVSl（ZN63B-12）2.2 额定电压：IOkV2.3 运行最高电压：l2kV2.4 频率:50HI2.5 额定电流：12502.6 工频耐压：对地、相间及一般Ilfin工频耐压值42kVInin：隔离断11间的绝缘工频耐压值48kVmin2.7 雷电冲击电JK（全波）：75kV2.8 为助回路工频耐受电压：2kV2.9 颤定短路开新电流（有效他）（4S）：31.5kA2.10额定关合电流（峰值）：80kA2.11颔定动枪定电流：31.5kA2.12热稳
6、定电流（有效值）：80k（4S）2.13机械寿命：大于23万次CO年免维护）2.14电气寿命：大于2万次2.15额定短路开断电流下允许开断次数：50次2.16镰作机构形式：电动弹簧操作机构2.17操作电压：DC220V2.IH储能电机电压：AC/DC220V开关柜的设计报告5.1柜体5. 1.1KYN28-12型开关柜为佥属铠装移开式。5.2.2 柜体的外壳与各功能小室的隔板均采纳优质板材，具有很龙的抗腐饨与抗氧化性能,并具布比同等钢板高的机械强度.5.2.3 柜体无任何烯接点，柜体由螺栓连接组成，为全组装结构.5.2.4 柜体的安装维护可在正面进行，也可在背面进行,开关柜不仅可安装成面对面或
7、背对背双排排列,而且可依据详细Jifi目要求靠啮安装，节约占地面枳.5.2.5 整个柜体由接地的金属隔板分隔成四个功能小室，即：母线室、缚电器室、断路器手车型和电覆室，各功能单元设有独立的出力择放通道和科放门.5.1.6断路器手车空内安装有特定的导轨，可灵巧地推动或抽出陆路潞手车。5.1.7 手车室内设计有带自动锁扣和开启的电气型金属帘板，可酒意手车断路器与母排仰和电缆例之间同时自动隔离的要求.5.1.8 手车室内有隔离位置、试抬位置及工作位跟，每一位置均设有定位装P1.5.1.9 各功能单元均装有门,门上装有锁和校院.5.I.10加J1.和袋配后的柜体整齐、坚固而美观.5.1,11柜体Ur按
8、工程的实际须要设计为电缆或母线“上送上出”和“下迸下出”的接线方式.5.1.12开关柜外壳封闭后可达到防护等级IIMX.5.2表面处理5.2 .1钢构件与钢封板采纳优顺板材，发面喷涂抗电弧烧蚀漆层.n和封板采纳环翼树脂粉末喷涂，实行上述处理方法和材料使开关柜外壳具备很强的防腐蚀实力。5.3 手车后路器5.3.1 手车依据用途可分为断路器手车、电压互嬉器手车、隔离手车、计量手车等等.相同规格的手车可?换.手车在板内枭纳丝杆推动机构移动,5.3.2断路涔为真空型,断路潺手车中置式,设计符合IEC56,D1.402.DUO3.5.3.3型式和额定容址值相同的断路器完全可互换运用，断路器手车与开关拒悔
9、作有防误操作机械装置。当断路器闭合时，手车不能推动或拉出，只有当手车在工作或试脸位置时，断路器才施合闸，5.3.1动触头为梅花触指，衣面镀银，动伸触头接触良好,主回路接触电阻小,温升低。5.3.5操作机构为电机储能弹赍操作机构.5.3.6断路器工作次数可从面板上计数涔示.5. 3.7断路器安装有显示器和限制器，各项详细如下： 开断及闭合状态的机械显示（红,绿翻牌）； 储能电动机储能显示： 手动弹贲料放： 手动弹费储能： 就地分、合闸： 远方分、合闸： 手动合闸手柄： %用协助触点。5.3.8手车可在开关柜门关闭时操作，通过视察窗可看到手车所处的位置及断路器分、合指示和储能择能状况的指示.通过后
10、门视察雷可视察电缆室内状况.5.3.9隔离插头符合SR201规定。5.4 电线室部分5.4.1 电缆室内有充裕的空间，可安袋电流互撼器、接地开关、避番器.施工人员能从正面或者后面进入开关柜安装电缆，配有电缆夹紧装置等，电缆连接导体可同时并接16根单芯电绦电堤头距地平面N7O011三.安装后满意电气平安距离对地N125mm.电缆室底部配备了开缝可卸的封板与电揽沟隔离，确保现场施工的便利.5.4.2 此外.可在手车室和电缆室内安装加热器防止凝森的产生.5.5 母线室部分5.5.1 相邻柜体母戏室之间采纳金鼠隔板和绝缘矮管隔掰，能有效防止小故扩脓，主母践穿越套管.且通过套管冏定.支撑：分支母线通过螺
11、栓连接干主电线和静触头庆，母跷搭接处以绝绿皂相装.主理线及分母税果纳绝缘母线.开关柜的下联络母纹一股都可以做到向左或向灯联络，或同时左右联络“5.6 酸电叁室5.6.1维电涔空可安装各类继电器、仪表、信号指示灯（断路器分合闸状密）、操作开关等元器件，在维电器室例板上围有小母线穿越孔以便施工,室内可配置先进的维保装置.可实现电力系统综合自动化.5.6.2维电器室顶端设有小母跳空，可按要求敷设限制小母践，5.6.3维电器型面板装有检测一次回路运行的话电故示装?1.为三机手动监视式.显示指示灯亮,则表示母纹或馈线侧带电.同时也能作为相序检测.5.6.4 另外，继电器室面板装有手车位汽指示器、断路器状
12、态指示器及接地开关状态指示器。5.6.5 母持5.6.5,1设计符合设C694标准,柜内全部主母排为钢材（纯度99,枢）,外加食管加强绝缘措施,符合高乐开关柜的操作额定电压、电流值,并能承受在短路电流条件下力的冲击.5.6.5.2母持材料选择时按IEC431标准:5.6.5.3母6出厂前已预先钻孔;5.6.5.-1母推安装便利，敏捷且非常坚固。主母跷搭接及其紧固件的选用符合GBJM9-90中第：5.6.5.5母排的相色、排列依次符合IEc298标准：5.6.5.6开关柜接地母排规格为5X10平方米，出厂葡预先钻孔.Ife承受柜体3S额定短路电流而不超过规定温度.5.6.5.7合闸、限制、信号小
13、母践布置在每台高压开关柜上部独立的小室内，且以母联柜为界,小母城能分段贯弃.5.6.6怫助导线5.6.6,1导线截面规格：电流回路为25平方亳米；限制回路为31.5平方每米。5.6.6.2材料：多股铜芯塑料导戏；二次回路电线承受工频耐压（Imin,有效值200061.6.6.3 连接方式：端子排固定:1.6.6.4 端子6数其满意线路要求,预留足够备用，备有连接片。5 .6.6.5端手持组与维电湍同位于维电器室,便于接线.6 平安与僮护开关柜在设计中实行描施,保证运行人员和设招自身平安,并运用户维护便利.6.1 平安操作6.1.1 为了保证开关柜和手车正确操作的程序性，开关柜设时有牢钻的机械、
14、电气联锁机构,符合“五防”功能的要求.五防要求详细措施a.防止误分、合断路湍KK转换开关上可奘设机械惯及配套钥匙.b.防止带负荷推入或抽出手车当断路据合同时断路器手车遹过机械联锁锁定在工作或试验位徨,F车不在试验或工作位置时，断路器不能合用.隔离手车与断路器手车之间设有电气联锁,当隔离手车不合上断路器就不能合上,当误拉隔离手车时，就会自动跳开断路湍.C.防止带电台接地开关当断路静手车处于工作位置,电缆室带电时.通过机械联镇接地开关不能合上.d.防止接地开关关合时送电当接地开关已合匕则通过机械联惭,新路器手车不能进到工作位置.一次网路不能接通.e.防止误入带电间隔离压柜母线室、手车室、电缆室相互
