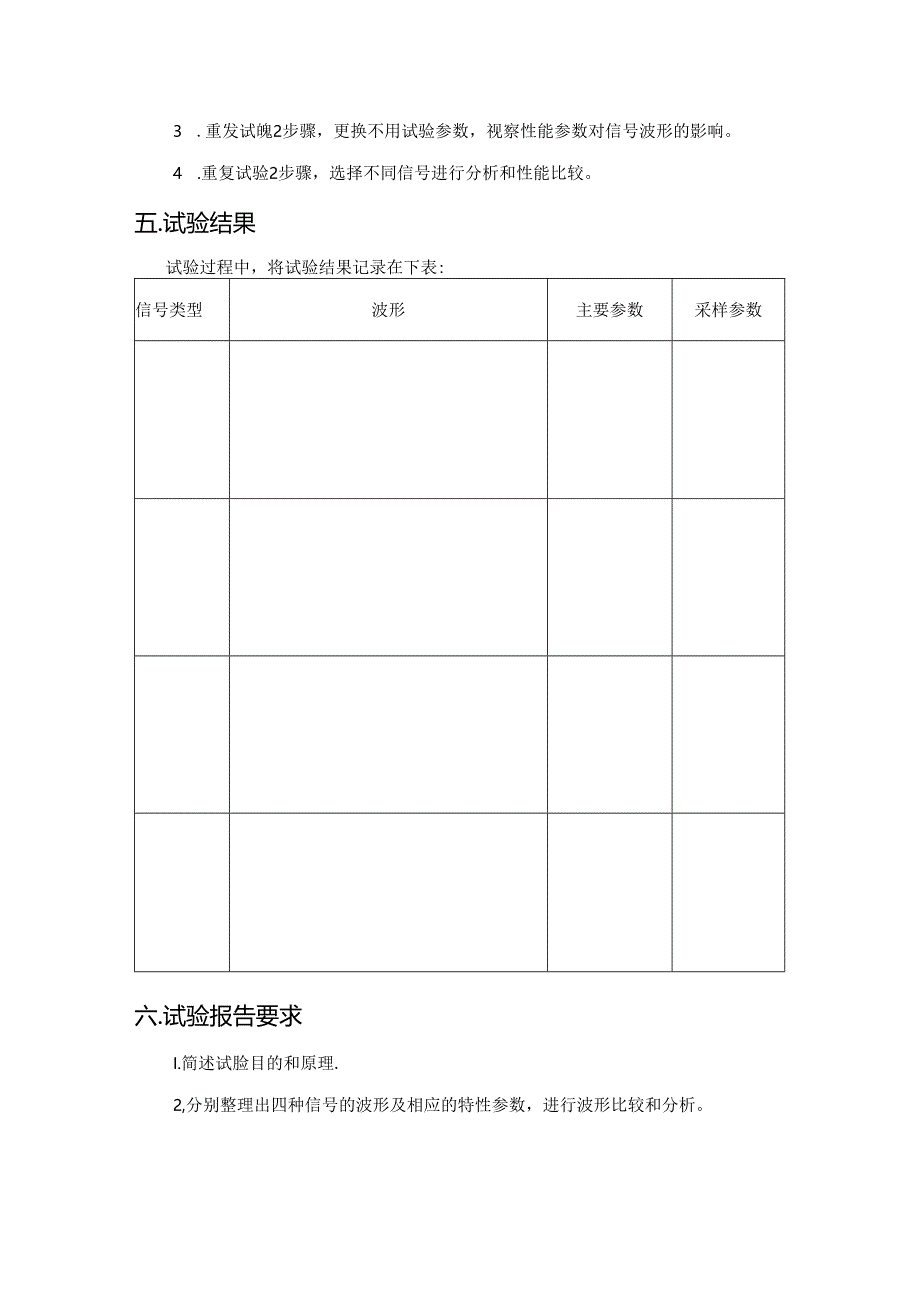

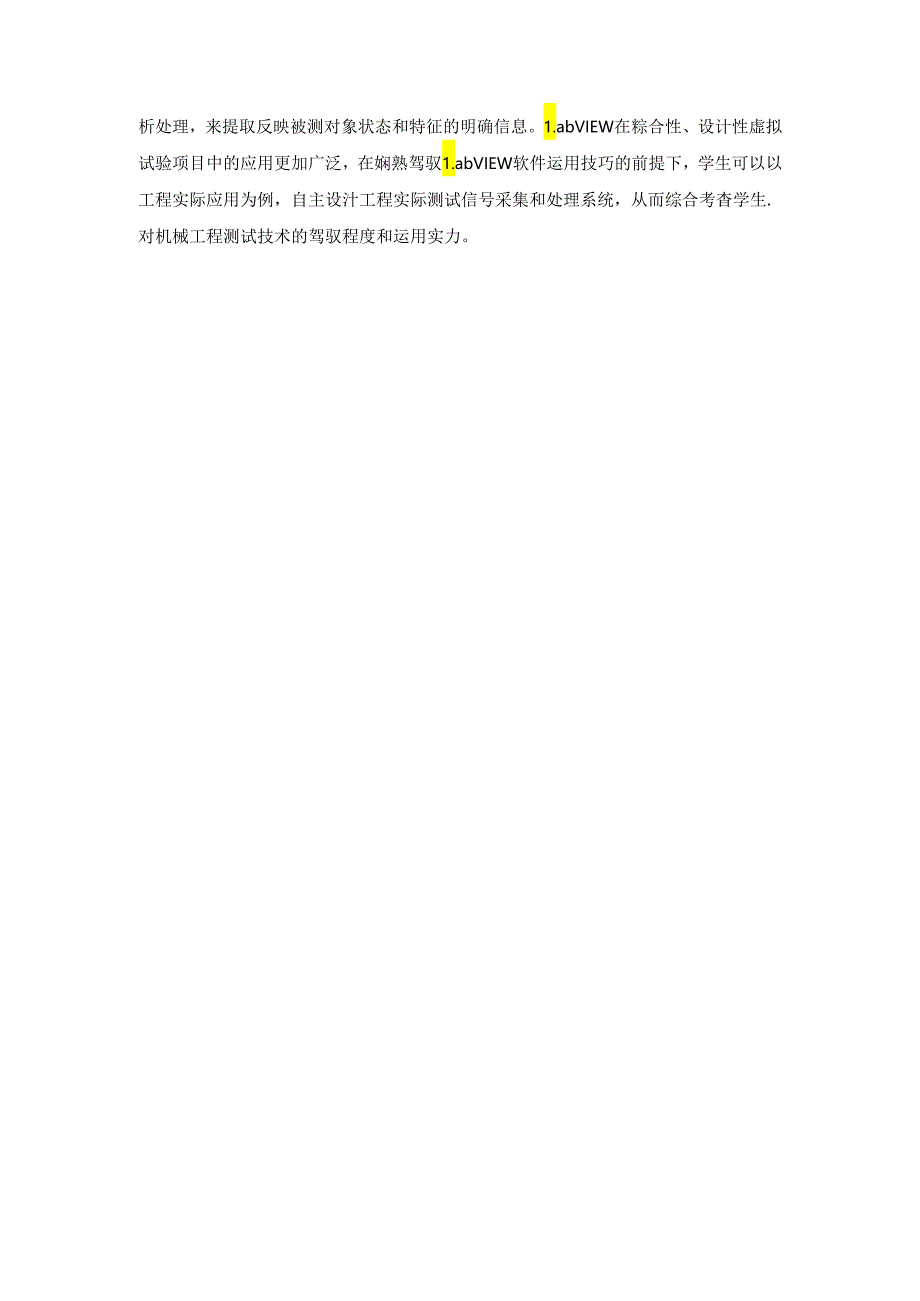

1、析处理，来提取反映被测对象状态和特征的明确信息。1.abVIEW在粽合性、设计性虚拟试验项目中的应用更加广泛，在娴熟驾驭1.abVIEW软件运用技巧的前提下，学生可以以工程实际应用为例，自主设汁工程实际测试信号采集和处理系统，从而综合考杳学生.对机械工程测试技术的驾驭程度和运用实力。3 .重发试魄2步骤，更换不用试验参数，视察性能参数对信号波形的影响。4 .重复试验2步骤，选择不同信号进行分析和性能比较。五.试验结果试验过程中，将试验结果记录在下表:信号类型波形主要参数采样参数六.试验报告要求I.简述试脸目的和原理.2,分别整理出四种信号的波形及相应的特性参数，进行波形比较和分析。生一个典型波

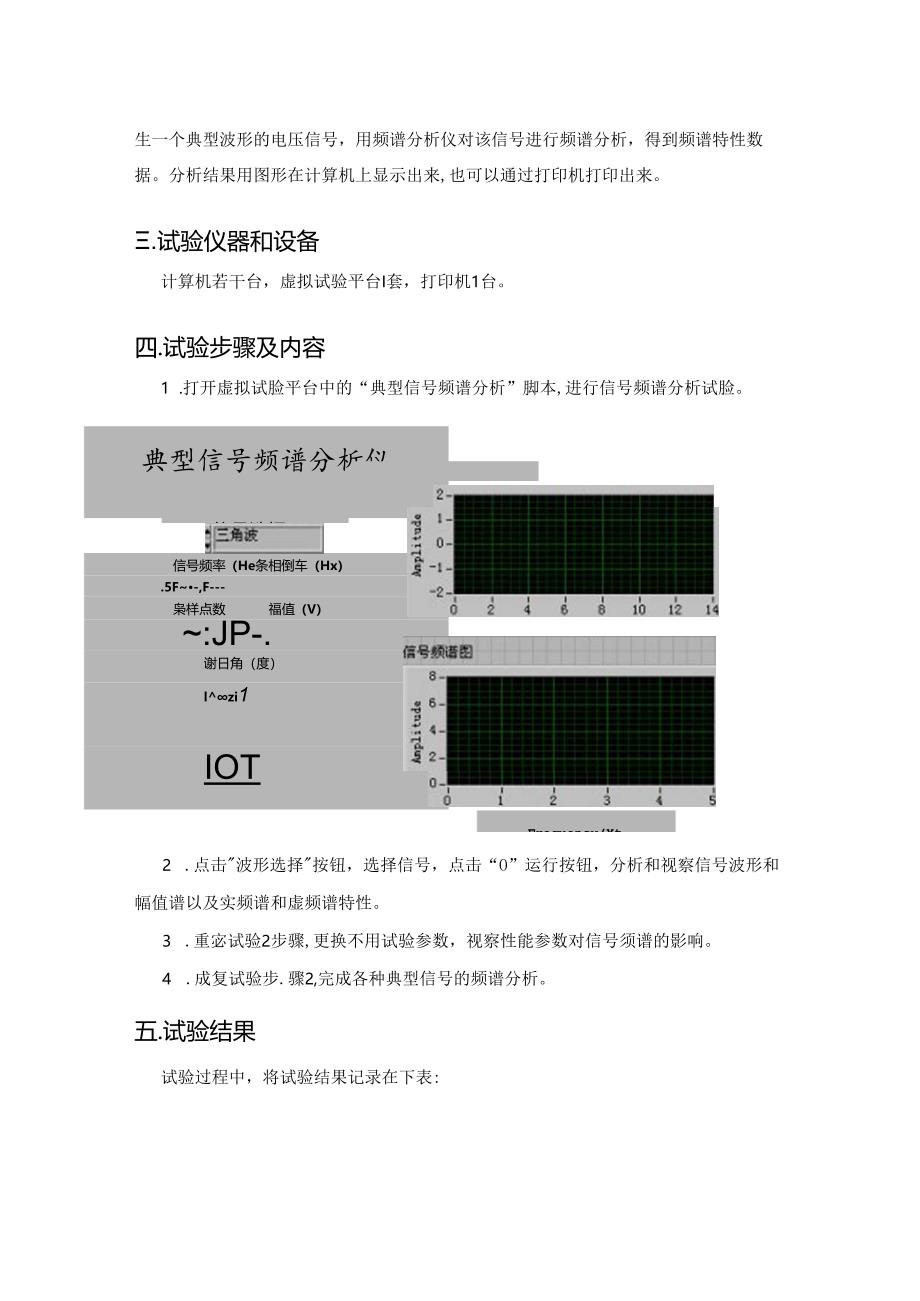

2、形的电压信号，用频谱分析仪对该信号进行频谱分析，得到频谱特性数据。分析结果用图形在计算机上显示出来,也可以通过打印机打印出来。.试验仪器和设备计算机若干台，虚拟试验平台I套，打印机1台。四.试验步骤及内容1 .打开虚拟试脸平台中的“典型信号频谱分析”脚本,进行信号频谱分析试脸。典型信号频谱分析仪信号选择信号频率（He条相倒车（Hx）.5F-,F-枭样点数福值（V）:JP-.谢日角（度）lzi1IOT信号时域波形Frequency(Xt)2 .点击波形选择按钮，选择信号，点击“O”运行按钮，分析和视察信号波形和幅值谱以及实频谱和虚频谱特性。3 .重宓试验2步骤,更换不用试验参数，视察性能参数对信
3、号须谱的影响。4 .成复试验步.骤2,完成各种典型信号的频谱分析。五.试验结果试验过程中，将试验结果记录在下表:试验3周期信号波形的合成和分解一.试验目的1.加深了解信号分析手段之的傅立叶变换的基本思想和物理意义。2 .视察和分析由两个嫌率、幅值成肯定关系的周期信号波形叠加的合成波形.3 .通过本试验熟识信号的合成原理，了解信号频谱的含义。二.试验原理提示按付立叶分析的原理，任何周期信号都可以用一组三角函数sin(211nfit),cos(211nf(t)的组公表示：Xa)=a2+a*sin(211fbt)+b*cos(211f(i)+a2sin(411l(t)+b2cos(47tft)+也就
4、是说，我们可以用组正弦波和余弦波来合成随意形态的周期信号。因此，本试哙以正弦波为例开展信号合成试险。.试验仪器和设备计算机若干台,虚拟试验平台1套,打印机1台四.试验步骤及内容1 .启动正弦信号合成”试验脚本，进行该试验。2 .在正弦信号合成”试验中分别输入两信号的频率和幅值，然后点击按钮，视察两信号合成以后的波形变更，以及相关的频谱特性。信号类型波形主要参数采样参数六.试验报告要求1 .筒述试验目的和原理。2 .绘制正弦波信号自相关函数曲线和功率谱函数曲线.解调即调幅波再一次与载波相乘，经混波所得。调幅波本试验利用虚拟试验平台上搭建的调制解调器来对信号进行复原处理。分析结果用图形在计算机上显
5、示出来，也可以通过打印机打印出来。三 .试验仪器和设备计算机若干台，虚拟试验平台I套,打印机1台。四 .试验步骤及内容1 .打开调制与解调原理试验脚本，进行仿其试验。2 .输入相应的低频和高领信号频率、幅值、相位和采样频率、采样点数以及低截止频率等信息，分析和视察信号波形.六.试验报告要求1 .简述试脸目的和原理.2 .绘制各阶段信号波形图。2.依据试险步骡整理试验结果，绘制相应波形曲线，并分析其结果。试验8测试系统的静态性能测量与标定一、试验要求I、驾驭测试系统性能的静态评价指标；2.r解系统静态性能的测量与标定方法。二、试验原理(1)灵锹度当测试装置的输入X有一增量x，引起输出y发生相应的
6、变更y时，定义S=yx为该测试系统的灵敏度。(2)非线性度标定曲线与拟合直线的偏离程度就是非线性度。若在标称(全量程)输出范围A内，标定曲线偏离拟合直线的最大偏差为B,则定义非线性度为非线性度=(BA)00%(3)回程误差实际测试装置在输入量由小增大和由大减小的测试过程中，对应同一个输入量往往有不同的输出量。在同样的测限条件卜.，若在全量程输出范围内，对于同一个输入量所得到的两个数值不同的输出量之间差值最大者为九皿,则定义回程误差为回程误差=(hgA)x00%三 .试验仪器和设备计算机若干台,虚拟试验平台I套。四 .试验步骤及内容1 .打开“静态标定试验脚本，进行试验。2 .选择标定次数,设置
7、标定力值，进程等参数.试验9测试装置动态性能分析与测量一、试验要求I、驾驭测试系统性能的动态评价指标及各种评价方法：2、了解系统动态性能的分析方法。二、试验原理1、对阶、二阶系统分别进行频率特性分析及各种激励信号作用下频率响应分析。2、实现不失真测量的条件设有一个测试系统，其输出与输入Xa)满意关系y(t)=AtJC(t-t)对上式做何里叶变换，则有G如M3九测试系统的输出波形不失真,则其幅频特性和相频特性应分别满意AWJY=常数()=-t1套4 .称重台1个四 .试验步骤及内容1 .将称重台的传感器输出线与试验台上对应的接口相连。2 .首先进行传感器的标定：用标准法码测定K,b值，取两个点（
8、即分别用两个不同的祛码），计算出K.b的值作为标定结果。详细操作过程为：点击面板上的“运行”按钮，在载物台上放置一个标准祛码I（X）克（或其他大小），然后输入“100（或其他值）到试载参数xl”输入框中,然后点击“标定V按钮记录下第点的值：变更祛码的质量，比如300质量的硅码，输入“300”到,试我参数x2”输入框中，然后点击“标定2”按钮记录下其次点的值;再点击“标定结果”按钮,得到Kb标定值。3 .标定完毕，即可进行物体测S1.将所测物体放在载物台上，然后点击“实测质量”按钮，得到被测物体质量值.再变更质量块的大小，视察和分析计免结果。五 .留意事项1 .1.YB-5-A型传感器的称重或测
9、量不超过2Kg的力（平稳，不含过强冲击）。2 .在客户端标定过程中，必需保持客户端与服务器端同步.3 .不要冲击传感器或在其上施加过大的力，以免因过载而损坏传感器。六 .试验报告要求1 .依据试验内容整理试验结果，并分析和说明其检测原理。2 .在客户端标定过程中，必需保持客户端与服务器端同步。七 .思索题1 .分析测量误差。2 .应用于称重的传感器还有那些？简述其工作原理。试验15信号发生器设计一、试验要求要求学生可从方波、三角波、锯齿波、余弦波等儿种典型信号中选择其一进行设计试验.【、写出试验方案：2、前面板布置合理，美观大方：3、后面板程序设计正确、简洁；4,写出试验步骤：（*必需经指导老
10、师答疑通过以上试验方案，方可进行试脸）5、完成试的过程，记录试验结果：6、完成试验报告，要求对试验结果进行分析，谈谈该试验的心得体会及建议。二、功能描述该仿真信号发生器可产生相应信号。指标如下：频率范围：0.1HzIOkHZ,可选。初相位：0一一130,可选.幅值：0.15.0V,可选。生成波形的总点数：8512,可选。三、设计提示可参照虚拟正弦波仿真信号发生器试脸进行。详细如下：1.前面板设计（1）五个输入吧数字控件。由运用者键入生成波形的频率、相位、幅值、总采样点数和采样频率。（2） 一个输出显示型图形控件。该控件的横轴为时间轴，纵轴为幅值，要求信号信号幅值范闱充斥整个图面,简洁，大方。2、流程图设计利用相应功能控件完成程
