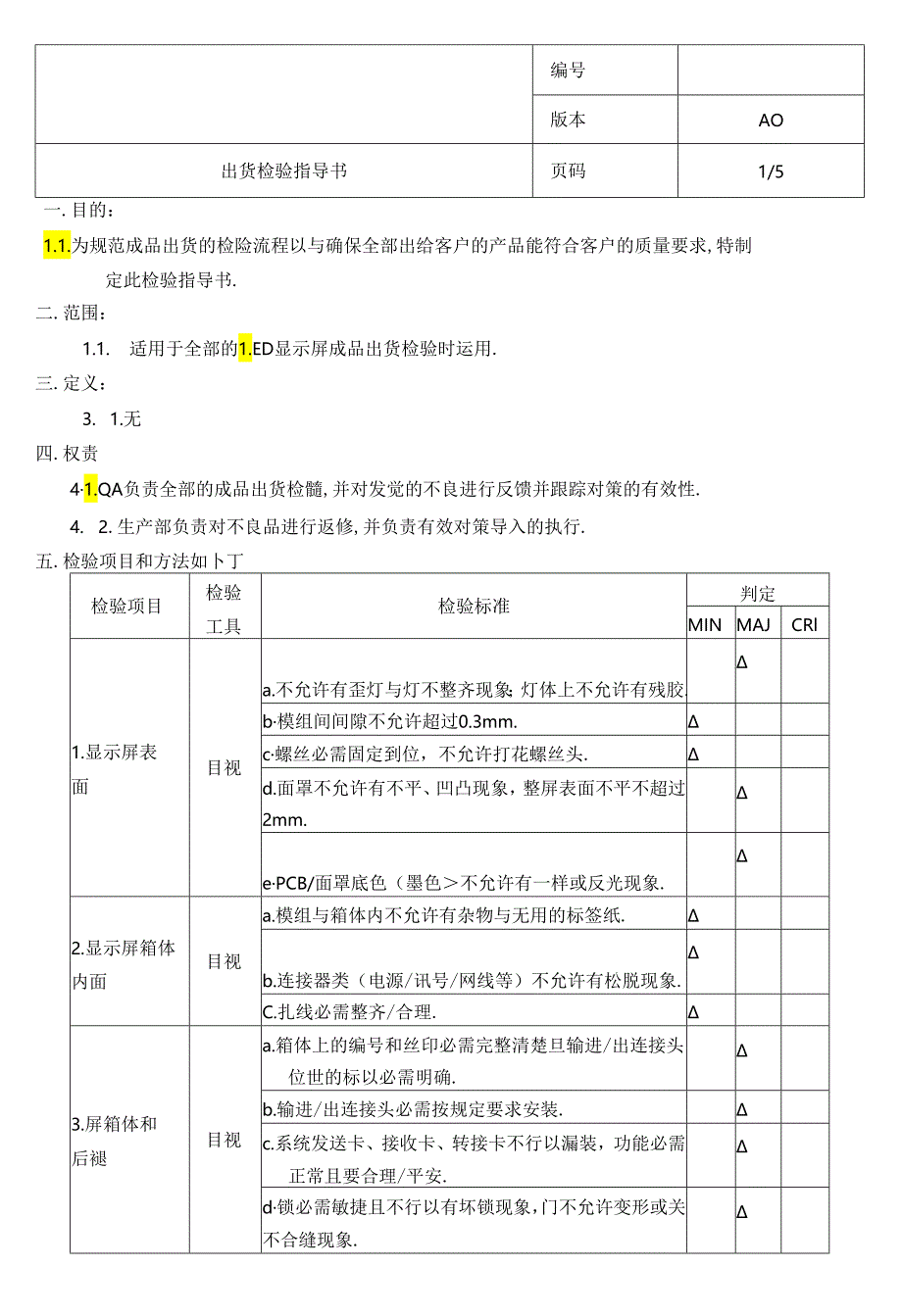

1、编号版本AO出货检验指导书页码1/5一.目的：1.1.为规范成品出货的检险流程以与确保全部出给客户的产品能符合客户的质量要求,特制定此检验指导书.二.范围：1.1. 适用于全部的1.ED显示屏成品出货检验时运用.三.定义：3. 1.无四.权责41.QA负责全部的成品出货检髓,并对发觉的不良进行反馈并跟踪对策的有效性.4. 2.生产部负责对不良品进行返修,并负责有效对策导入的执行.五.检验项目和方法如卜丁检验项目检验工具检验标准判定MINMAJCRl1.显示屏表面目视a.不允许有歪灯与灯不整齐现象；灯体上不允许有残胶.b模组间间隙不允许超过0.3mm.c螺丝必需固定到位，不允许打花螺丝头.d.面

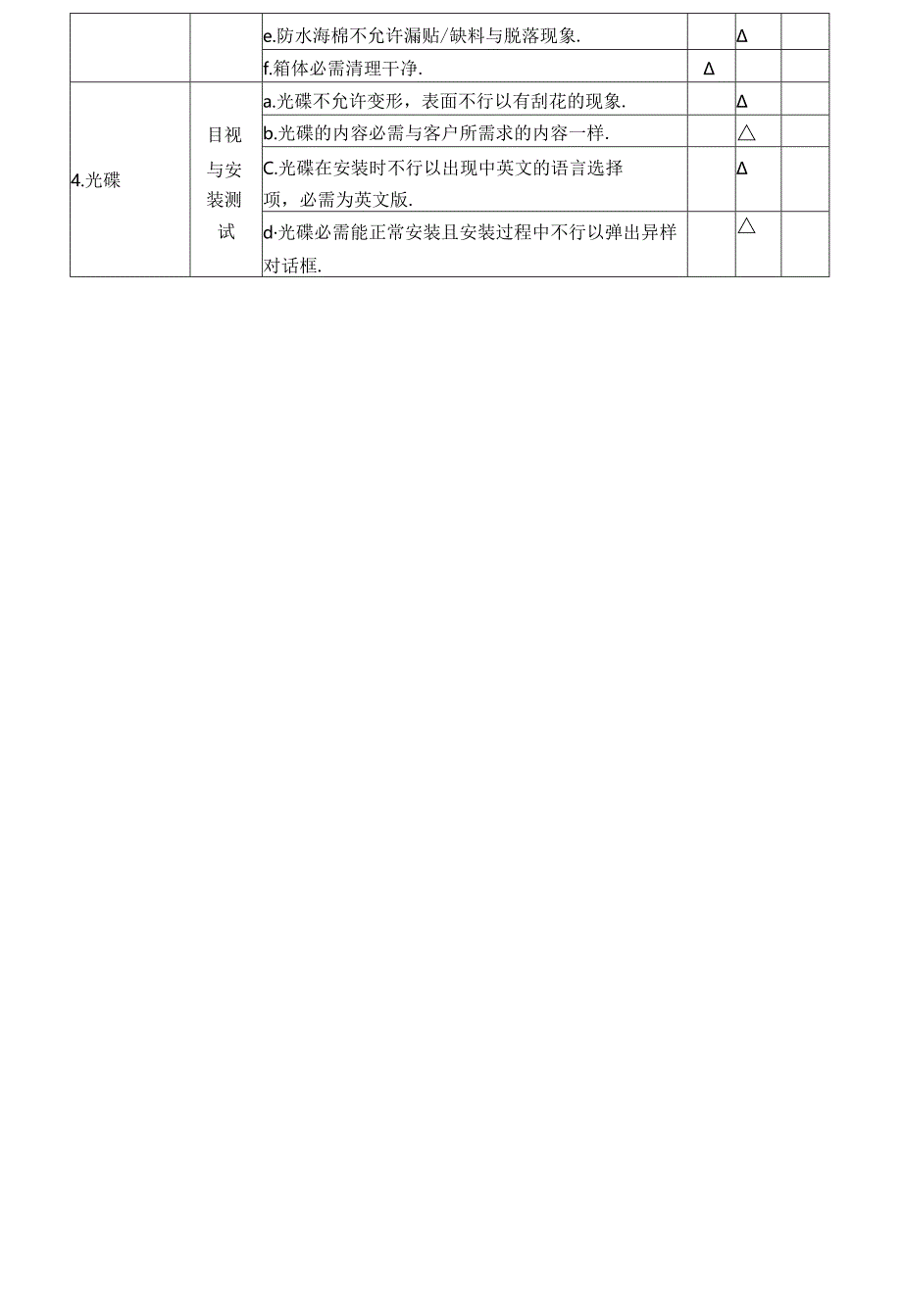

2、罩不允许有不平、凹凸现象，整屏表面不平不超过2mm.ePCB/面罩底色（墨色不允许有一样或反光现象.2.显示屏箱体内面目视a.模组与箱体内不允许有杂物与无用的标签纸.b.连接器类（电源/讯号/网线等）不允许有松脱现象.C.扎线必需整齐/合理.3.屏箱体和后褪目视a.箱体上的编号和丝印必需完整清楚旦输进/出连接头位世的标以必需明确.b.输进/出连接头必需按规定要求安装.c.系统发送卡、接收卡、转接卡不行以漏装，功能必需正常且要合理/平安.d锁必需敏捷且不行以有坏锁现象，门不允许变形或关不合缝现象.e.防水海棉不允许漏贴/缺料与脱落现象.f.箱体必需清理干净.a.光碟不允许变形，表面不行以有刮花的

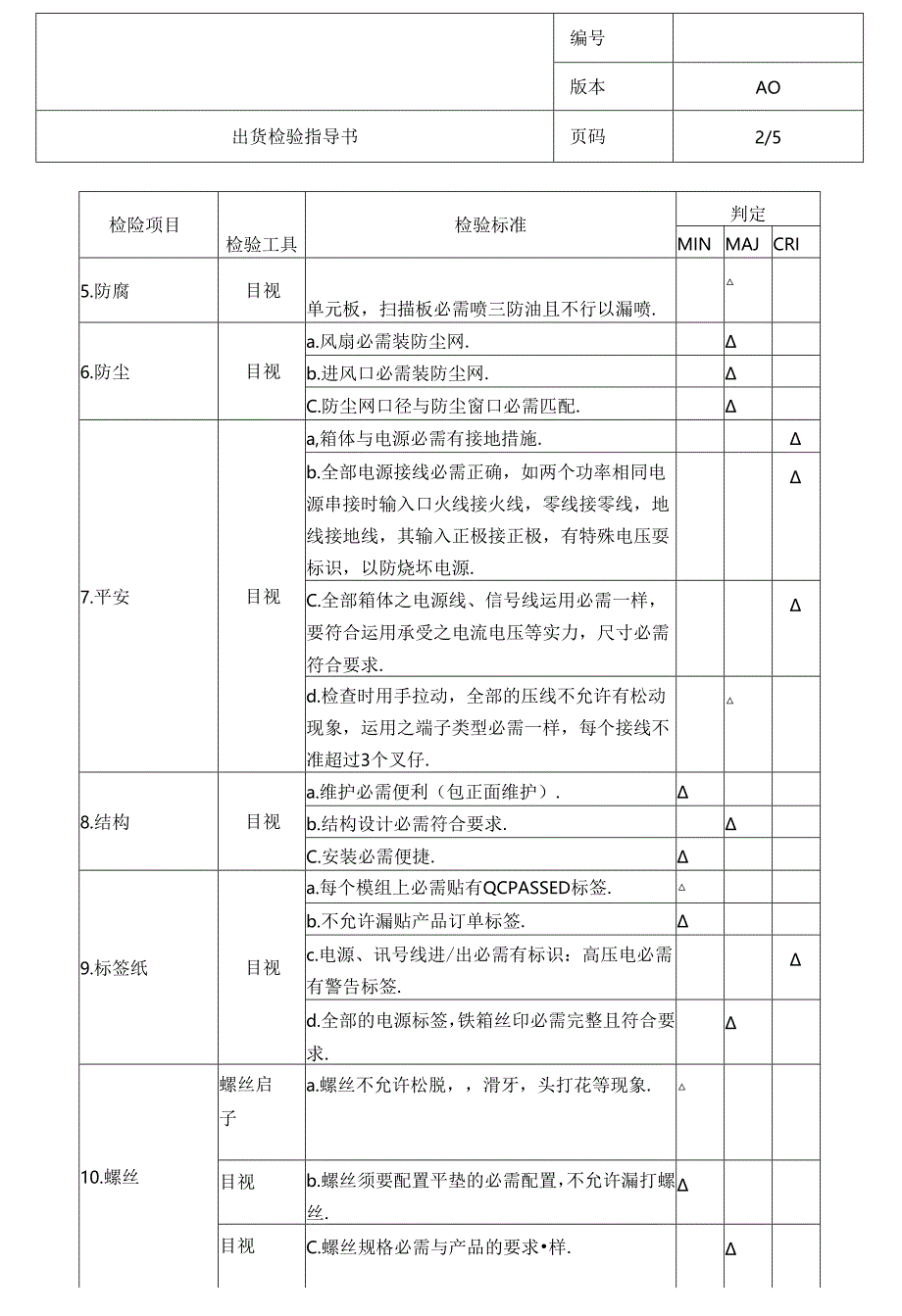

3、现象.目视b.光碟的内容必需与客户所需求的内容一样.4.光碟与安C.光碟在安装时不行以出现中英文的语言选择装测项，必需为英文版.试d光碟必需能正常安装且安装过程中不行以弹出异样对话框.编号版本AO出货检验指导书页码2/5检险项目检验工具检验标准判定MINMAJCRI5.防腐目视单元板，扫描板必需喷三防油且不行以漏喷.6.防尘目视a.风扇必需装防尘网.b.进风口必需装防尘网.C.防尘网口径与防尘窗口必需匹配.7.平安目视a,箱体与电源必需有接地措施.b.全部电源接线必需正确，如两个功率相同电源串接时输入口火线接火线，零线接零线，地线接地线，其输入正极接正极，有特殊电压耍标识，以防烧坏电源.C.全
4、部箱体之电源线、信号线运用必需一样，要符合运用承受之电流电压等实力，尺寸必需符合要求.d.检查时用手拉动，全部的压线不允许有松动现象，运用之端子类型必需一样，每个接线不准超过3个叉仔.8.结构目视a.维护必需便利（包正面维护）.b.结构设计必需符合要求.C.安装必需便捷.9.标签纸目视a.每个模组上必需贴有QCPASSED标签.b.不允许漏贴产品订单标签.c.电源、讯号线进/出必需有标识：高压电必需有警告标签.d.全部的电源标签，铁箱丝印必需完整且符合要求.10.螺丝螺丝启子a.螺丝不允许松脱，滑牙，头打花等现象.目视b.螺丝须要配置平垫的必需配置，不允许漏打螺丝.目视C.螺丝规格必需与产品的
5、要求样.编号版本AO出货检验指导书页码3/5检验项目检验工具检验标准判定MINMAJCRl11.风扇目视耳听a.风扇必需能正常转动且不行反转.b.风扇转动时不允许有异音.C.风扇不行以装反.d.风扇电源必需装平安网，不允许漏接或接错.12.电源目视耳听b.电源工作不允许有异音.C.电源的规格与产品的要求必需一样.d.电源安装必需合理正确.13.电源线，排线目视a.排/电源线不允许有打错、托反、松脱现象.b.排/电源线必需与产品的要求一样.c.排/电源线不允许有长短不现象.d.排/电源线不允许压/焊错，接触不良.14.面罩目视a.面罩必需平整且不行有凹凸现象.b.哑光面罩不允许有反光现象.c.面
6、罩规格必需正确且不行漏装.d.面罩颜色必需样.15.电性能测试测试瞎点率按国际标准万分之三的不良比率验收标准.测试暗亮经8小时以上无暗点现象.测试光枪亮不均a.单色检测颜色无不均现象.b.白屏检测颜色无不均现象.测试偏色白屏亮度有一种颜色太亮或太暗现象，导致点亮后颜色不是白屏，多个灯颜色太亮或太暗现象测试短路1.ED有同亮或不亮现象测试反错检测不行有断续错位扫描现象测试温度.醉表面，IC温度不超过50C以上。测光枪白屏衡三种搭配的亮度相当，符合要求。测试系统放图象时影像不允许抖动.编号版本AO出货检验指导书页码4/5检验项目检验工具检验标准判定MINMAJCRI测试目视2.白屏衡：三种搭配的亮
7、度相当，必需符合客户要求.I.用30%、50%,80%、100%的亮度分别测试相邻模组的亮度每单独等级匀称度不小于96%2MIN/(MAX+MIN)2.亮不均:单色或白屏检测颜色必需样.垂直测试显示屏中的一块模组面的白平衡亮度，左右转动模组，亮度为其一半时，所转动的角度之和，不能小要求的5%.播放视频文件，目测显示屏，低灰度时，无明显斑块偏亮，偏暗且图象无抖动,闪耀等现象.将显示屏点到最亮时，用钳流表测试显示屏沟通进线的电流必需与合同上客户的要求一样.播放视频文件约非常钟，用温度计测试显示解箱体温度不能大于要求的10%.将显示屏按单色和打描显示方式，目测显示屏有无失控点应小于总点数0.01%用
8、光度测试仪测试显示屏的最大亮度和最暗亮度(MAX-MIN)MIN93%16.备品全部的备品如：电源/网线/排线/光纤线等),规格书、系统碟,说明书(中/英文)，单元模块/备品灯与其它元器件数量和规格都必需与合同项目物料清单的一样.b.包装必需符合运输平安要求。a.全部的产品必需有防岸电措施（如：采17.成品包装目视纳防静电气泡袋）.编号版本AO出货检验指导书页码5/5检验项目检验工具检验标准判定MINMAJCRI目视C.单个箱体装箱时灯面必需朝上.d.外箱之编号、发货箱号必需齐全.e.打包装方式必需一样且符合要求.f.箱唆的唆头必需符合加工单之规定.18.防水测试目视1.模块安装不行以有漏装防
9、水圈.2.未满焊位更必需打中性玻璃胶.3.对户外屏将测试箱体正面浸放在水中（请留意箱体四周是否有孔）浸泡在水深度不超过线口位处5mm,经过5分钟后,检测无进水现象者为合格允收品.19.冲击测试目视将屏体全亮（100I）10分钟，关掉10分钟，再开屏,反第3次,出现故障率为零.20.振动测试目视2.全部的箱体必需以200RPM速度,振幅为:25.4MM做模拟振动试验,振动后,产品的电气性能正常，无零件松脱，出现故障率为零.注:若客户有特殊要求,按客户要求进行检验,并记录.六.参考文件6. 1.无七.附件7. l.QA出货检验报告出货检验指导书文件编号：制定者:分发号：审核者：版本：AO批准者：页数：5制定日期：2007.02.08修订次数：0修订日期：修订栏序号页码修订缘由制定者审核者批准者修订日期发送部门：口总经办管理者代表口销售部品质部口选购部工程部人事行政部生产部口仓库口FMCDCC
