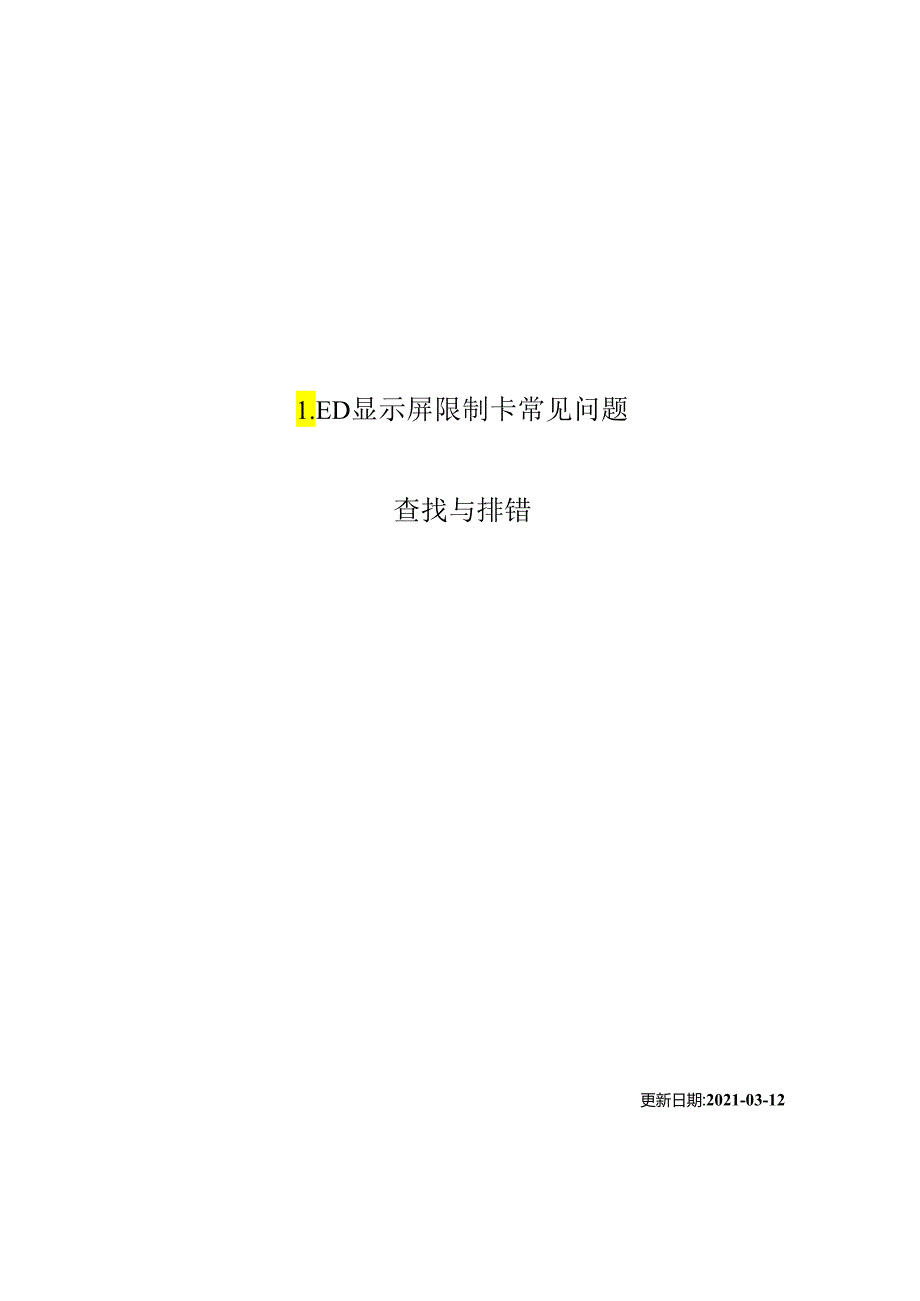

1、1.ED显示屏限制卡常见问题查找与排错更新日期:2021-03-12一、通讯问题4计算机与限制卡无法通讯4计算机与限制卡通讯发生错误通讯不植定，忽好忽坏）5二、显示问题6发送胜利后显示屏无显示6发送胜利后显示屏显示乱码7显示屏上只有几个固定的亮点,好像限制卡并未工作8场一指数据线时显示正常此时再捕共次排、第一:推等等排线时，数据开场变乱，拨掠一排或凡排时又熨原正常（仅B卡可能会出现这种状况）8显示屏上的数据反向9显示疥上的内容出现虚影9显示屏上的内容为反选显示9就示屏上的显示有多余内容10显示屏上的字体缺点、画10上次正常工作，又加电后显示屏上多数据（CK-C）10逐字飞入特效显示的字为什么不

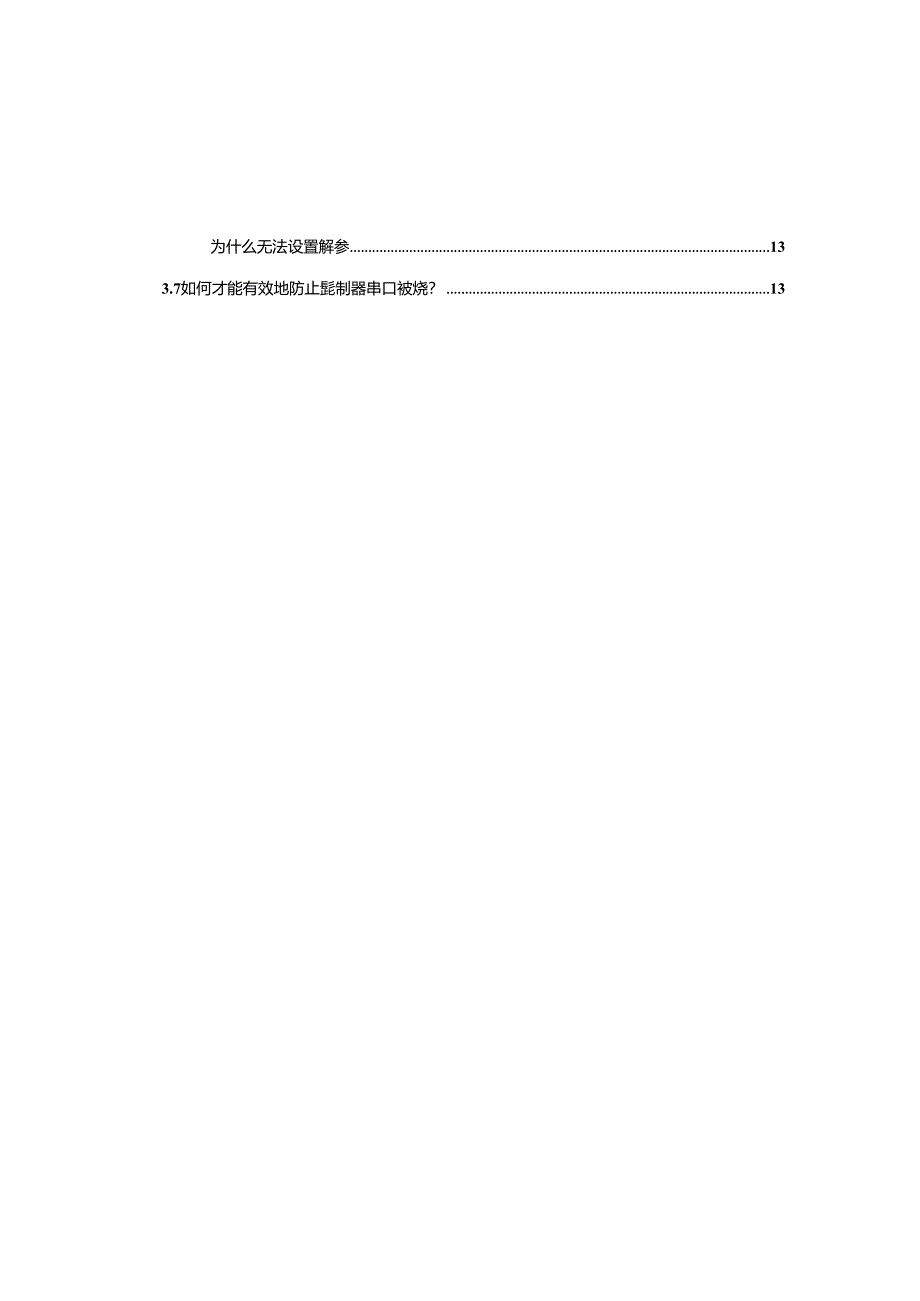

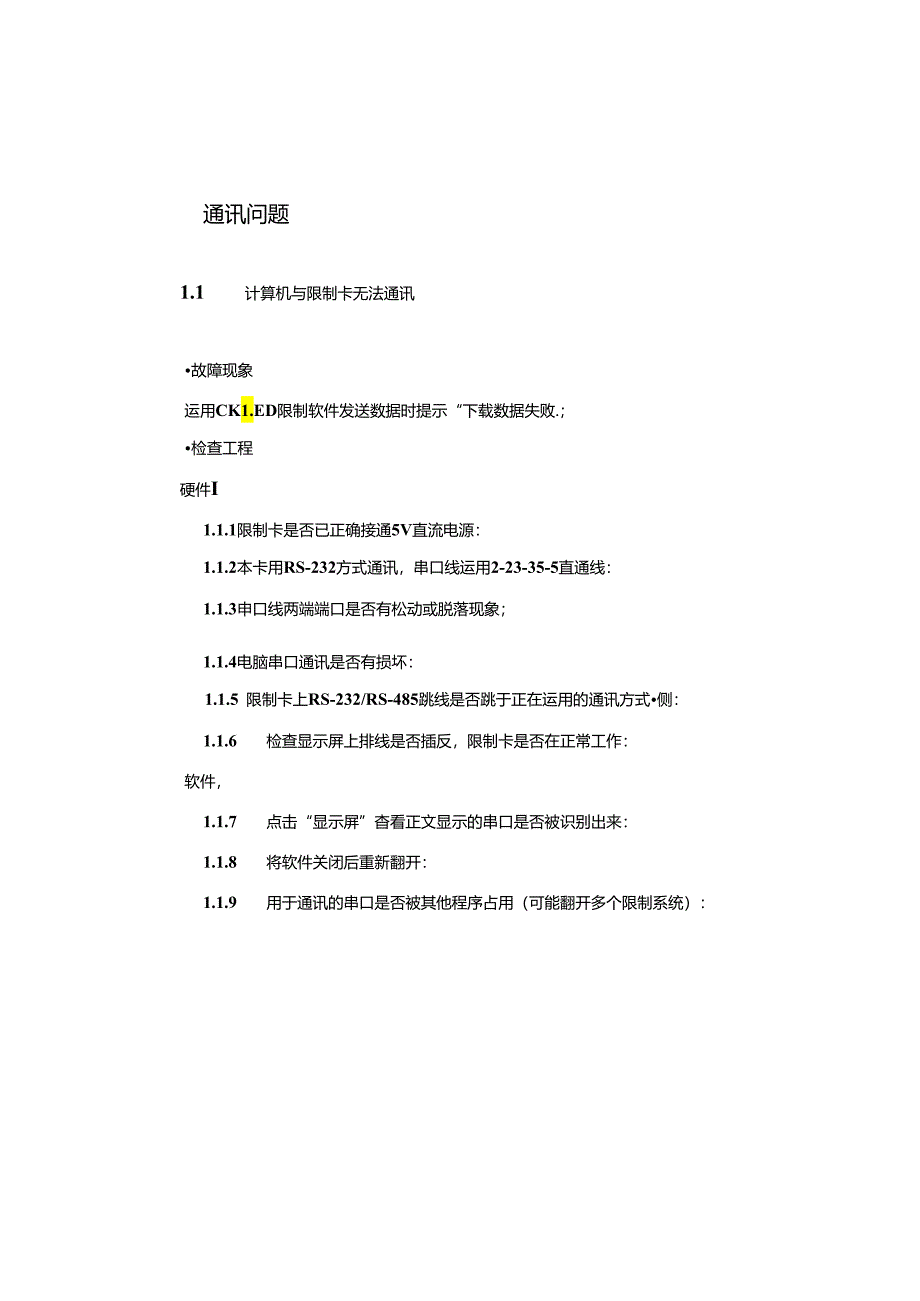

2、是整个字？IO电脑显示器显示色深调整11三、其它问题12字符、文本有什么区分12能显示阿拉伯文、越南文吗？12显示屏走字时抖动12为什么限制卡在刚上电的时候会出现几秒件的亮线或“花屏”？12为什么在限制点数的范困之内却不能增加高度或宽度12为什么无法设置解参133.7如何才能有效地防止髭制器串口被烧？13通讯问题1.1 计算机与限制卡无法通讯故障现象运用CK1.ED限制软件发送数据时提示“下载数据失败.；检查工程硬件I1.1.1限制卡是否已正确接通5V直流电源：1.1.2本卡用RS-232方式通讯，串口线运用2-23-35-5直通线：1.1.3申口线两端端口是否有松动或脱落现象；1.1.4电脑
3、串口通讯是否有损坏：1.1.5 限制卡上RS-232/RS-485跳线是否跳于正在运用的通讯方式侧：1.1.6 检查显示屏上排线是否插反，限制卡是否在正常工作：软件，1.1.7 点击“显示屏”杳看正文显示的串口是否被识别出来：1.1.8 将软件关闭后重新翻开：1.1.9 用于通讯的串口是否被其他程序占用（可能翻开多个限制系统）：1.2计算机与限制卡通讯发生错误（通讯不稳定，忽好忽坏）故障现象1.2.1运用CK1.ED限制软件发送数据时出错：检If工程硬件I1.2.2串口线两端端口是否有松动或脱落现象：1.2.3是否未运用串口干脆连接计算机与限制卡：1.2.4（假设运用USB转RS-232串口转
4、换器连接计算机与限制卡，那么有可能出现此现象。测试说明某些USB转RS-232串口转换器会造成此现象。假设用USB转RS-232出现此问题时,请替换运用RS-232申口线干脆连接计克机与限制卡，以检测是否是由USB转RS-232串口转换涔的缘由导致此故障。）1.2.5检测小口线长度是否与当前软件设置波特率相符合，测试说明在通信距离超出当前波特率发送范围时，会出现此现象：232通信有效距离为20米，屏敏线质量好可达W米，视运用的波特率而定，越高那么距离越短。假设通信距离远会有不稳定的状况,可改为运用485通讯,那么距离可达500-1000米。软件：1.2.6如用USB转RS-232串口转换器，请
5、检查是否已安装驶动:显示问题2.1发送胜利后显示屏无显示故障现象运用CK1.ED限制软件发送数据胜利，但显示屏无任何显示：检查工程硬件：2.1.1 检查显示屏220V和+5Y供电是否正常：2.1.2 是否己运用16芯扁平排线正确连接限制卡与显示屏，同时检测16芯扁平排线的接口方向是否与显示屏上的接口方向一样；1.1.1 316芯排线是否接限制在正常的端口上（检查显示屏是12接口还是08接口）；2.1.4 确认16芯扁平排线是否损坏：软件：2.1.5 显示屏参数设巴是否正确；2.1.6 是否发送的是个空的节目：2.2发送胜利后显示屏显示乱码故障现象2.2.1运用CK1.ED限制软件发送数据胜利，
6、显示屏乱码或错字：检查工程2. 2.2CK1.ED限制软件参数与显示屏参数是否设置正确：2.2.3须要针对显示屏设置正确的扫描方式，请询问显示屏厂商以获得精确信息。以卜.是常规显示屏堆元板的扫描参数设置，仅供参考：单元板种类扫描方式扫描行数绕线方式折行方式PlO半户外屏1/4每区16行上蛇行8列折行空内屏1/16每区16行上蛇行8列折行2.3显示屏上只有几个固定的亮点，好像限制卡并未工作故障现象2.3.1显示屏上只有几个固定的亮点，或者只有几排是亮的2.3.2测量限制卡两端电压，发觉电压低于4.2V（CK-C可在2.8V以上启动）检查工程2 .3.3电源质量问题或者带的堆元板数过高，或者连接限
7、制卡的电线质员不好产生压降过大，也或者几种缘由均存在造成供应限制卡电压缺乏，可以考虑再加一块电源3 .4插一排数据线时显示正常，此时再插其次排、第三排等等排线时,数据开场变乱，拔掉一排或几排时又复原正常（仅B卡可能会出现这种状况）故障现象2.5.1检Ii工程2.5.2电源质量问题或衣带的单元板数过多（大于8块），或者连接限制卡的电线质量不好产生压降过大，也或者几种缘由均存在造成供应限制卡电压缺乏，可以考虑再加一块电源。2.5显示屏上的数据反向故障现象2.5.3显示解上该显示的区域显示为暗，不该显示的区域显示发送内容；解决方法1.1 5.4将CK1.ED限制软件中的数据极性与当前参数反向（以前为
8、数据正向时，现在改成数据反向，以前为数据反向时，现在改成数据正向）：2.6 显示屏上的内容出现虚影故障现象1）显示屏上的数据正确，但亮度很暗，另外某几行很亮；解决方法1）将CK1.ED限制软件中的OE极性与当前参数反向（以前为高时，现在改成低，以前为低时，现在改成商）；=2.7 显示屏上的内容为反选显示解决方法D将CK1.ED限制软件中数据镜像选中:2.8 显示屏上的显示有多余内容解决方法用CK1.ED限制软件清空节目，重新发送编辑过的内容：、B838BSS三S8K888B三8三三三B8BS838SSB8K8BSB三SB8B三8三8三BB88XB三K38K8BSB三B三B2.9 显示屏上的字体
9、缺点、画解决方法有的台式机或笔记本电脑，假设运用到比方32点阵以上的大字体，通讯后会发觉字体缺点、缺笔画，等等现象，显示效果很难看。在显示卡属性中可设置解决。在桌面按鼠标右键，选属性，在显示属性外观X效果,把运用以下方式使屏幕字体的边缘平滑前面的打勾去掉，确定后那么问期解决。=2.10 上次正常工作，又加电后显示屏上多数据（CKY）解决方法可能是因为卡上的钮扣电池没电所致，换一块新的钮扣电池即可（只有CKY可能会有这种状况）.2.11 逐字飞入特效显示的字为什么不是整个字？解决方法由于1.ED显示屏属于定制组装的产品，大小均不一样，为了最大可能地兼容客户的需求，我们的逐字飞入只支持24号字，选
10、用24号字时逐字飞入效果显示正常。2.12 电脑显示器显示色深调整解决方法翻开CK1.ED限制软件时系统提示“请将计算机的颜色深度设置为32位.，出现这种状况时，在桌面点击鼠标右键，选择“屈性”后点击右上方的“设置:项，在颜色质量”里选择最高32位，点击下方的确定后即可。=三、其它问题3.1 字尹、文本有什么区分字幕是为了用户门头屏的须要，只须要显示一行数据，屏与屏之间实现无缝琏接，而文本可以分为多行，且行距可调，用于大量信息发布时运用，字幕与文本均可以输入不同字号和字型的字体。3.2 能显示阿拉伯文、越南文吗？，运用文本可以显示全世界全部的文字和特别字符（前提是您的电脑上本身能显示）。3.3
11、 显示屏走字时抖动请将节目的“进入速度”和退出速度“适当降低。3.4 为什么限制卡在刚上电的时候会出现几秒钟的亮线或“花屏”?将显示屏限制器与电脑及显示屏连接妥当后,须要给限制罂供应+5V电源以使其正常工作（此时，切勿干脆与220V电压相连接）上电瞬间,显示屏上会出现几秒钟的亮线或“花屏”，该亮线或“花屏”均是正常测试的现象，提示用户显示屏即将开场正常工作。2秒钟内，该现象自动消退,显示屏进入正常工作状态。3.5 为什么在限制点数的范国之内却不能增加高度或嵬度依据CK产品的限制点数能围表,有的时候会发觉为什么长和宽都在限制点数所要求的范困之内，却不能选择某些想要的尺寸。这是因为产品所支持的总的
12、点数是肯定的，比方CK-A型，长度最长不能超过512点，宽度最宽不能超过128点，总的乘积像素点不能超过8192点。假使您想要的尺寸是：长度为168,宽度为48。它们总的像素点为8064点，不超过它的最大值8192点。假设在选择长度到了256后就加不上去时，只有一个缘由，请把它的宽度相应地先降下来。3.6 为什么无法设屏叁CK限制系统为/显示屏工程商充分考虑，防止用户修改解事参数引起的件后负担，专业在业界领先提出了二级密码权限管理的机制，输入密码“168时，用户有查看屏幕参数的权限,为了您能正确运用1.ED显示屏限制系统，请不要自行对显示屏参数进展设置，如有间题请联系专业技术人员进展解决。.3
13、.7 如何才能有效地防止限制器串口被烧？串口被烧是许多1.ED显示屏供应商、批发商以及工程商所常常遇到、也是最为头痛的事情之，由于终端用户大局部为非专业人士，常常会不行防止地进展不合常理的操作.为了防止类似的问题在CK限制系统上出现，CK1.ED显示屏限制系统全部采纳了工业级的串口芯片，并I1.从硬件电路上加强了串口的爱护。将串口被烧的几率降低到千分之一以内，从而为广袤客户挚友减轻了许多效劳上的麻烦和售后的本钱。当然，为有效防止甚至铲除这种限制系统硬件顽疾，仅从供应商角度努力还是不够的，它同时也须要客户协作，按正确步骤和要领操作，以提裔工作效率，削减不必要的麻烦。可以从以下方面留意：制止干脆连接220V电压。防止带电插拨，以免电源瞬间冲击。如需插拨，i?J断电后操作即可。防止运用穿插线将限制系统硬件与电脑相连。测量串口状况时应将正与地、负与地相连，切勿将正负相接。
