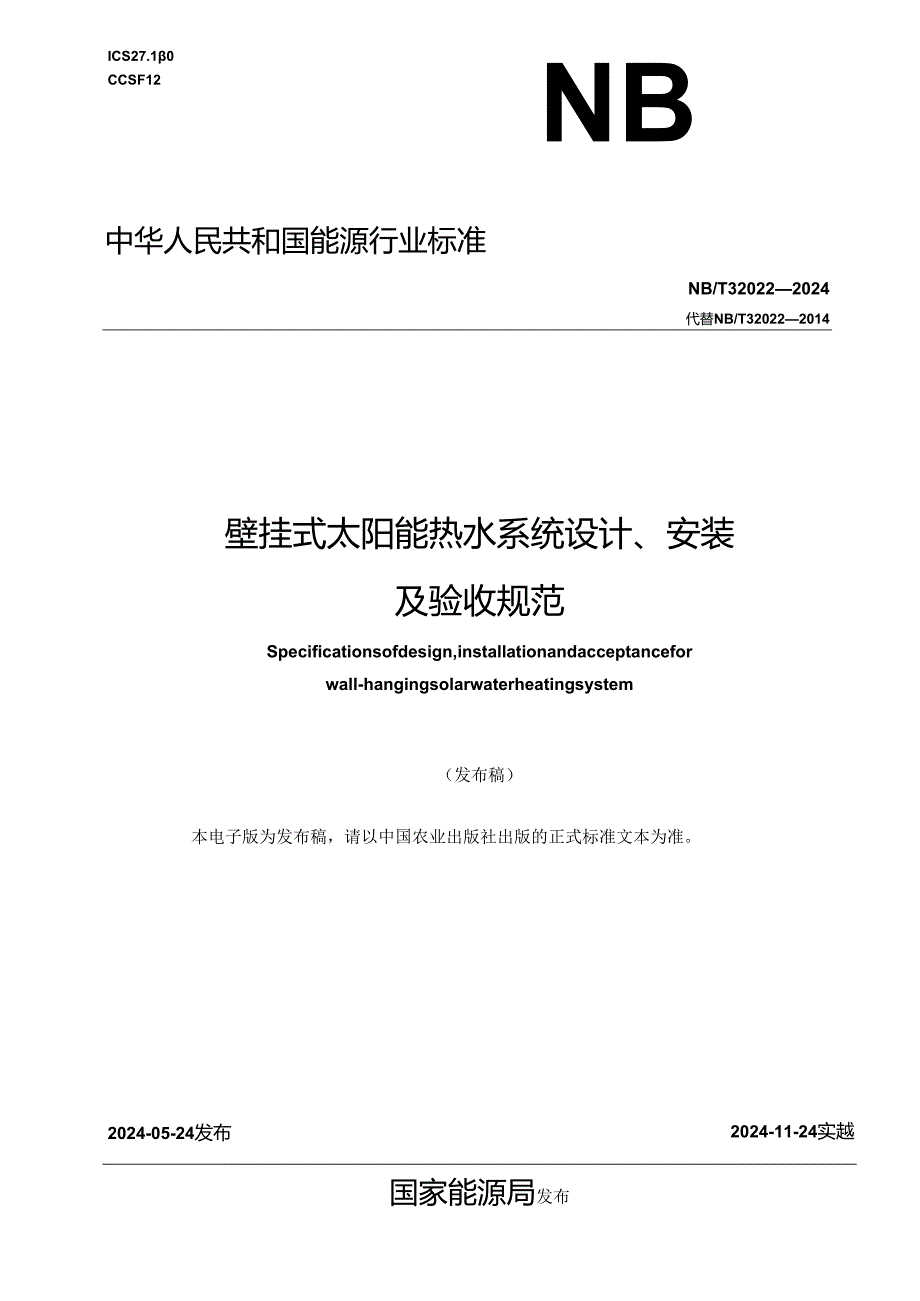

1、ICS27.10CCSF12NB中华人民共和国能源行业标准NB/T320222024代替NB/T320222014壁挂式太阳能热水系统设计、安装及验收规范Specificationsofdesign,installationandacceptanceforwall-hangingsolarwaterheatingsystem（发布稿）本电子版为发布稿，请以中国农业出版社出版的正式标准文本为准。2024-05-24发布2024-11-24实越国家能源局发布前言IlI范国I2规数性引用文件I3术语和定义I4系统分类25系统设计要求36代工安装47检查和试运行58脸收5参考文献7本文件按照GB/T1

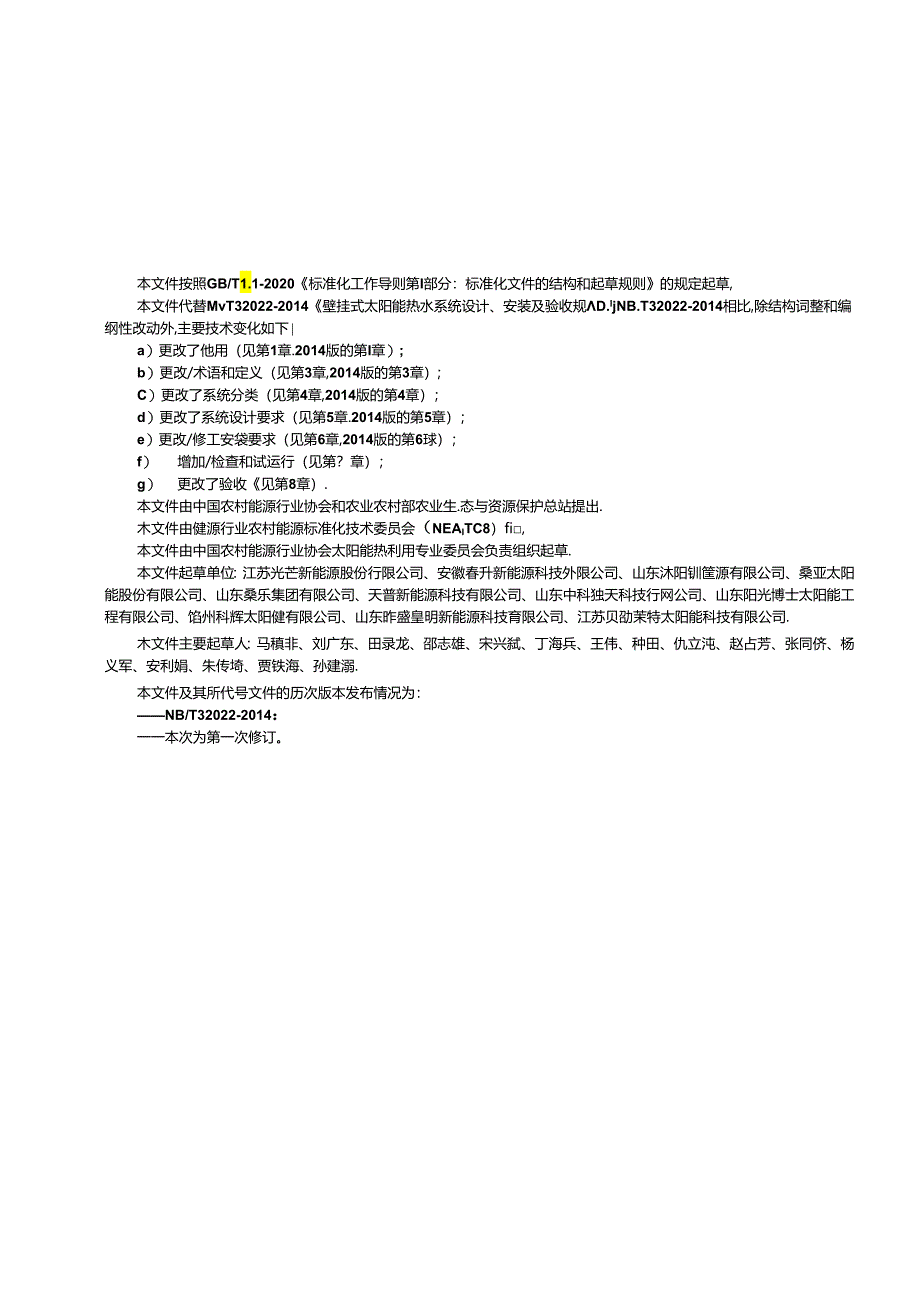

2、.1-2020标准化工作导则第I部分：标准化文件的结构和起草规则的规定起草,本文件代替MvT32022-2014壁挂式太阳能热水系统设计、安装及验收规D.ljNB.T32022-2014相比,除结构词整和编纲性改动外,主要技术变化如下a）更改了他用（见第1章.2014版的第I章）;b）更改/术语和定义（见第3章,2014版的第3章）;C）更改了系统分类（见第4章,2014版的第4章）；d）更改了系统设计要求（见第5章.2014版的第5章）；e）更改/修工安袋要求（见第6章,2014版的第6球）；f） 增加/检查和试运行（见第？章）；g） 更改了验收见第8章）.本文件由中国农村能源行业协会和农业
3、农村部农业生.态与资源保护总站提出.木文件由健源行业农村能源标准化技术委员会（NEAITC8）fi,本文件由中国农村能源行业协会太阳能热利用专业委员会负责组织起草.本文件起草单位：江苏光芒新能源股份行限公司、安徽春升新能源科技外限公司、山东沐阳钏筐源有限公司、桑亚太阳能股份有限公司、山东桑乐集团有限公司、天普新能源科技有限公司、山东中科独天科技行网公司、山东阳光博士太阳能工程有限公司、馅州科辉太阳健有限公司、山东昨盛皇明新能源科技育限公司、江苏贝劭茉特太阳能科技有限公司.木文件主要起草人：马稹非、刘广东、田录龙、邵志雄、宋兴弑、丁海兵、王伟、种田、仇立沌、赵占芳、张同侪、杨义军、安利娟、朱传埼
4、、贾铁海、孙建溺.本文件及其所代号文件的历次版本发布情况为：NB/T32022-2014：一一本次为第一次修订。壁挂式太阳能热水系统设计、安装及验收规范1Mfl本文件规定了壁挂式太阳能光热里、光伏型热水系统的分类、设计、安装要求、检查试运行和费收”本文件适用于提供生活用热水.储水陆容积小于06nP的壁挂式太阳能热水系统.2短范性引用文件下列文件中的内容通过文中的规他性引用而构成本文件必不可少的条款.中注日期的引用文件,仅该日期对应的版本适用于本文件：不注11期的引用文件，具也新版本（包括所有的怪改单）适用于本文件。GB4706.1家用和类似用途电寄的安全第I部分：通用要求GB4706.12家用
5、和类似用途电器的安全储水式热水器的特殊要求GB/T6424平板型太阳能维热器GB/T8175设的及管道绝热设计导则GB8624-2012便筑材料及IM品燃烧性能分级GB/T12936太阳能热利用术语GB/T17581真空检型太阳箧集热器GB/T18713太阳能热水系统设计、安袋及工程验收技术规衽GB119064家用太阳能光伏电源系统技术条件和试验方法GB/T19141家用太阳能耕水系统技术条件GB/T19835自双温伴热带GB/T23888家用太阳能热水系统控制器GB/T25966带电辅助能源的家用太阳能热水系统技术条件GB/T26970家用分体双回路太阳能热水系统技术条件GB/T28746家
6、用太阳能热水系统砧水箱技术要求GB/T33295墙体、阳台壁挂型家用太阳能热水系统技术要求GB5OO57建筑物防宙设计规范GB50185工业设各及管道绝热工押质量检胺评定标准GB50205的结构工程施工及验收爆范GB50364民用建筑太HI能热水系统应用技术标准JCJ80建筑施工高处作业安全技术规范NB/T10782太阳能热利用系统节能量和减排盘标识规则NB10783家用太阳能热利用系统节能Jii和然排址计算方法WT32003太阳能热利用f限温电热带阉/T34033家用太阳能热水零支架GR/T12936和GBT19064界定的以及下列术语和定义适用于本文件.壁挂式太阳隹热水系统wall-han
7、gingsolarWU（CrhealingSyslem柴热器安装在阳台或其他隹笊立面上的家用太阳能热水系统,。3.2MK*expansionairchamber在次网路的水箱中,为满足传热工侦加热膨版依例的空间.3.3光伏蛆件PVmodule能将太阳施射转换为电能，并提供百海电输出的光伏装置.4系跳分类4.1 按健滋类型分为：a）光热型：b）光伏型.4.2 按蛆热器类型分为：a）平板型；b）真空管型：O其他.4.3 按储水箱安奘型式分为：a）立式储水箱；b）卧式储水箱：O其他.5系缜汲计要求5.1 TWWl5.1.1 系统类型的选择，应根据用户的现场情况保合确定,并符合GB50364的规定.5
8、.1.2 系统设计出t建纸相结合.并考虑检1：安装、操作使用、运行管理、部件更换和维护等要求。5.1.3 条热网采光而、光伏组件果光面上的日照时数在冬至日应不少于4h.5.1.4 光热型分体双回路娱统应符合GB/T26970规定的要求.分体总回路系统应符合GBTl!H4l的煌定。5.2 *ft5.2.1 光热型系统采用平板型太阳能集热器时,其性能的符合GByT6424的规定.5.2.2 光热型系统采用真空管型太阳能集热器时，其性能应符令GB/T17581的规定.6.2.3Jt热型系统奴热面积按照GByTI8713的规定il以“当太阳能靠热寄安装修角大于当地绊度或安装方位为非正南向时，集热面枳设
9、计应按照GB/T33295中当m系数K进行补倭.5.3光伏圾件光伏雪系统所用光伏批件应符合GB/T19064的规定。&4号纥5.4.1 向使用标准的绝绿铜杼践，8线应抗阳光轴射和防水.5.4.2 时永久性的女奘,所仃可能由于IHBij受损的导线/应用导线管保护.5.4.3 导线的选择也同时滴足宜旅穗定检入功率与直流璇定电压等条件.导线的电压按失应小于3%.以保证线路在导践允许的电压下正常工作；线径的设计还应保证片我的强度.5.4.4 光伏型系统所有导线都应有明显标识标明正ft极-5.5储水5.5.1 储水箱应符合GBjT28746的规定，5.5.2 建筑应预的储热水箱的安装位置，於热水箱的安装
10、位置应放置在阳台或左内，应预留清足设普安装搬运和枪修堆护的通道和必要的空间，光热系统铸水箱苴尽可使地瓶近蛆热器，光伏型系统WS水箱宜尽可能地能近用水点位置.6.6HttMV5.6.1 米用电辅劭俊源的系统，应符合GBiiT25966的规定.5.6.2 就助能源可直接加热比水箱中的水，也可通过换热君向接加热储水箱中的水.5.7支梁6.7.1安装在塞外的支架部分应能承受不低于10级风的负毅，当地M大风力大于10媛时，则按“iWl最大风力设计.5. 7.2支架的材料、两曲曲、涂层和结构性罐应符合NB,T34033的规定，支架的焊接应符YiGB50205的规定，井应进行防腐处理.1.1.3 支架的紧固
11、件应采用不柄钢材场采用防物嫖母紧固.1.1.4 光伏型系统宜采用他向可谓方支架，紧固件应有足婚的强度.5.8 管路设计按照G&T18713的规定执行.5.9 保，5.9.1 保温设计应符公G&T8175的规定.5.9.2 管道保温材料的阻燃性能应达到GB8624-2012中衣）的Bl等级.5.105.10.1 光拈理分体双回路系统使用防冻传热工质进行防冻，传热工质的凝向由度低于系统使用期内M饪环境温度5C以下。5.10.2 光热量分体用可略系统，可栗用自控阻电热带或其他安全可靠的方法防止管路冰站.5.10.3 3光热型系统果用H眼混件热带作为防冻措施的，应将合GB19835f!T32003的要
12、求.5.11.1系统的电气设计的满足用电负苻和运行安全要求.5.11.2 系统所使用的电Sl设符，其电气安全度符合GB/T25966、GM706.1和GB4706.12的规定。5.11.3 聚统内置加热系统阿路应设置剩余电流动作保护装置,保护动作电流但不应超过30n.5.11.4 系统控制器应符合GBT23888规定的要求.5.11.5 根据不同地区和使用条件，系统应来取防冻、防结得、防过热、防期、抗风和电器安全防护等技术指他.5.11.6 系统如不处于建筑物上iS缶系统的保护中，的按照GB50057的规定设计避雷储施5.11.7 集热器和光伏组件应采取安全防护措施,破损时不应造成人身伤害.5
13、.11.8 光热蟹系统应设置膨胀气室.5.12JKttMtttt5.12.1光热型分体以H路系统应符合G&T26970规定的要求，分体值网路系统应符合GB/T19141的规定.5.12.2光伏型系统应符介GBE9141的烧定.13暴能节能窗和*捧6.1S.1光热型系统、光伏型系统节能量和减排量计修法应R合NWTlo783的规定.5.13.2光热型系统、光伏型系统节能吊和减排他标识应特合NBJTlo782的规定.5.14使用寿命系统设计使用寿命应不低于10年.6工安委6.1 一1求6.1.1 施I突发不由破坏建筑物的结构、防水层、保温层和阴履设施，不应削物建筑物在寿命期内承受荷饯的能力.6.1.
14、2 安装应按JGJ80的规定执行，并应设先可旅防护指危，限带安全防护用品,设置IW日、清晰和易懂的安全标识.6.2 MKflIV6.2.1冷热水笆路应预留至储水箱安装附近的适宜位押.2.2储水箱安装竹巴附近枝预用符合电压及功率要求的电滋插呼,独座位可绿接地.6.2.3光热型厌统储水箱。集热器之间连接怦路务要算过阳台板时.应在阳台板相应位JtHi国穿坡会管或允许打l.打孔时应按照设计要求在建筑外立面墙上面我翻定打孔位置,所打的孔应内高外低.6.3 文秦安装.3.1支架安装的应确认娱热88峨光伏组件和满栽水箱荷彼不超过预计安装位置设计的承装能力.在材版较枪的安装面上进行安装时,应采取必要的加闰或防
15、护插渔.3.2支架应与建筑物的主体结构相连接,采用带有防高措施的螺栓或焊接固定在安袋面上.支架连接应牢胤、稔定、可考“6.3.3书城饿要求的支架应按过计要求安装.6.4 H施光伏编件安6.4.1 集热器、光伏组件安装的朝向应根据阳台结构成建筑立面的特点,采用正向或正南偏西5实际安装条件不能保证时，血诩察集拈器、光伏姐件和储水箱的配？I1.6.4.2 张热渊和光伏组件的安装悚用自考Bit筑美观和遮光的影响.在叮it殡结合的最大允许条件T,生热;S和光伏组件安装忸用应能满足其技大限度的聚光要求.6.4.3低知度地区设置在墙面的太阳能集热器或光伏纸件应有适当的倾向,对F纬度小于30的地区.安装的倾知宜选6075?上层的袋热器或光伏纸件不应遮挡下层采光.6.4.4光热型系线集热器中育介质循环时,宜注意集热器的安装坡凄.时卜自然循环嘉统.集热转，WS水箱的连接口部分应处于整个集热JB的最高点.6.5储
