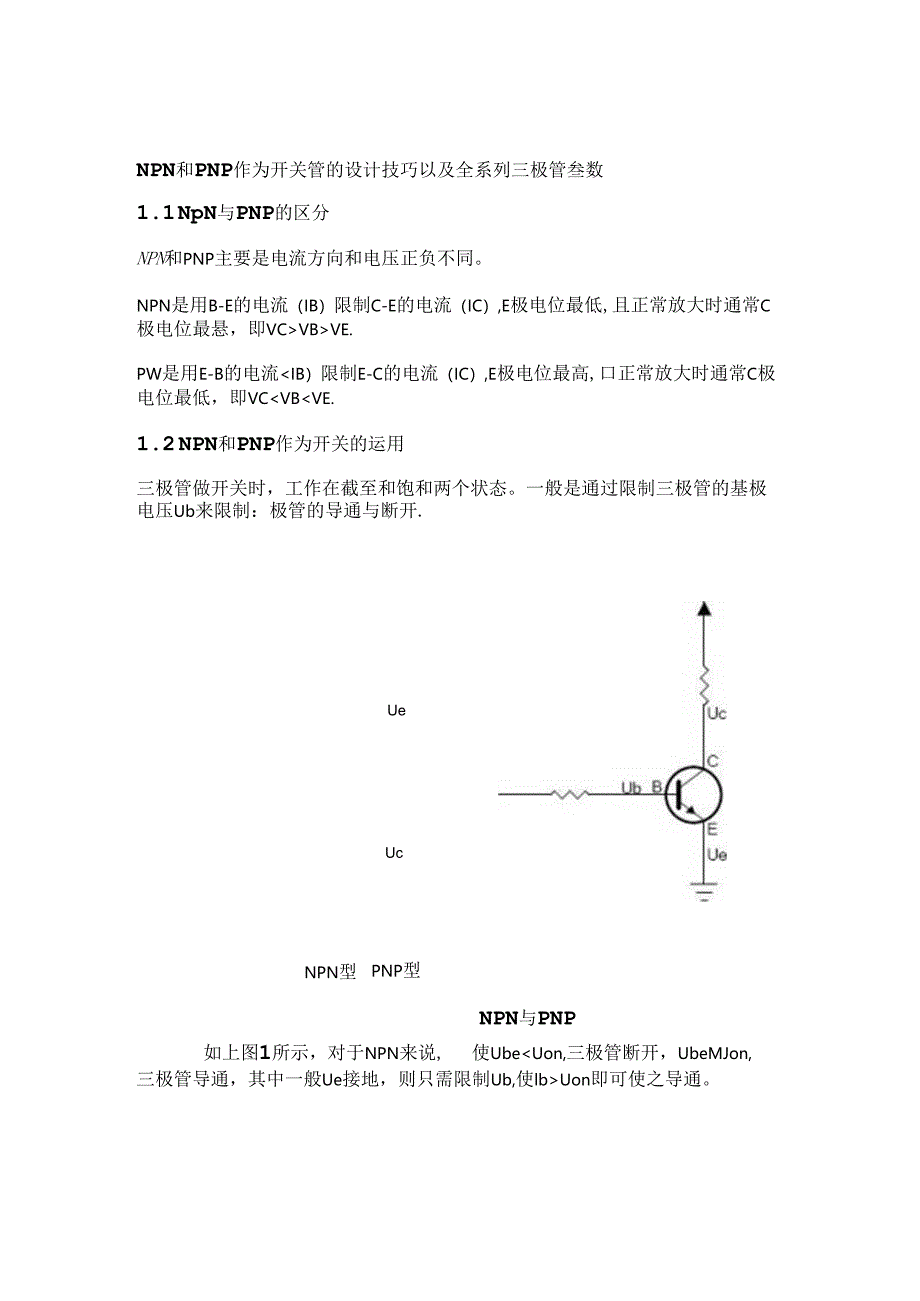

1、NPN和PNP作为开关管的设计技巧以及全系列三极管叁数1.1 NpN与PNP的区分NPN和PNP主要是电流方向和电压正负不同。NPN是用B-E的电流（IB）限制C-E的电流（IC）,E极电位最低,且正常放大时通常C极电位最悬，即VCVBVE.PW是用E-B的电流IB）限制E-C的电流（IC）,E极电位最高,口正常放大时通常C极电位最低，即VCVBVE.1.2 NPN和PNP作为开关的运用三极管做开关时，工作在截至和饱和两个状态。一般是通过限制三极管的基极电压Ub来限制：极管的导通与断开.UeUcNPN型PNP型NPN与PNP如上图1所示，对于NPN来说,使UbeUon即可使之导通。对于PNP来

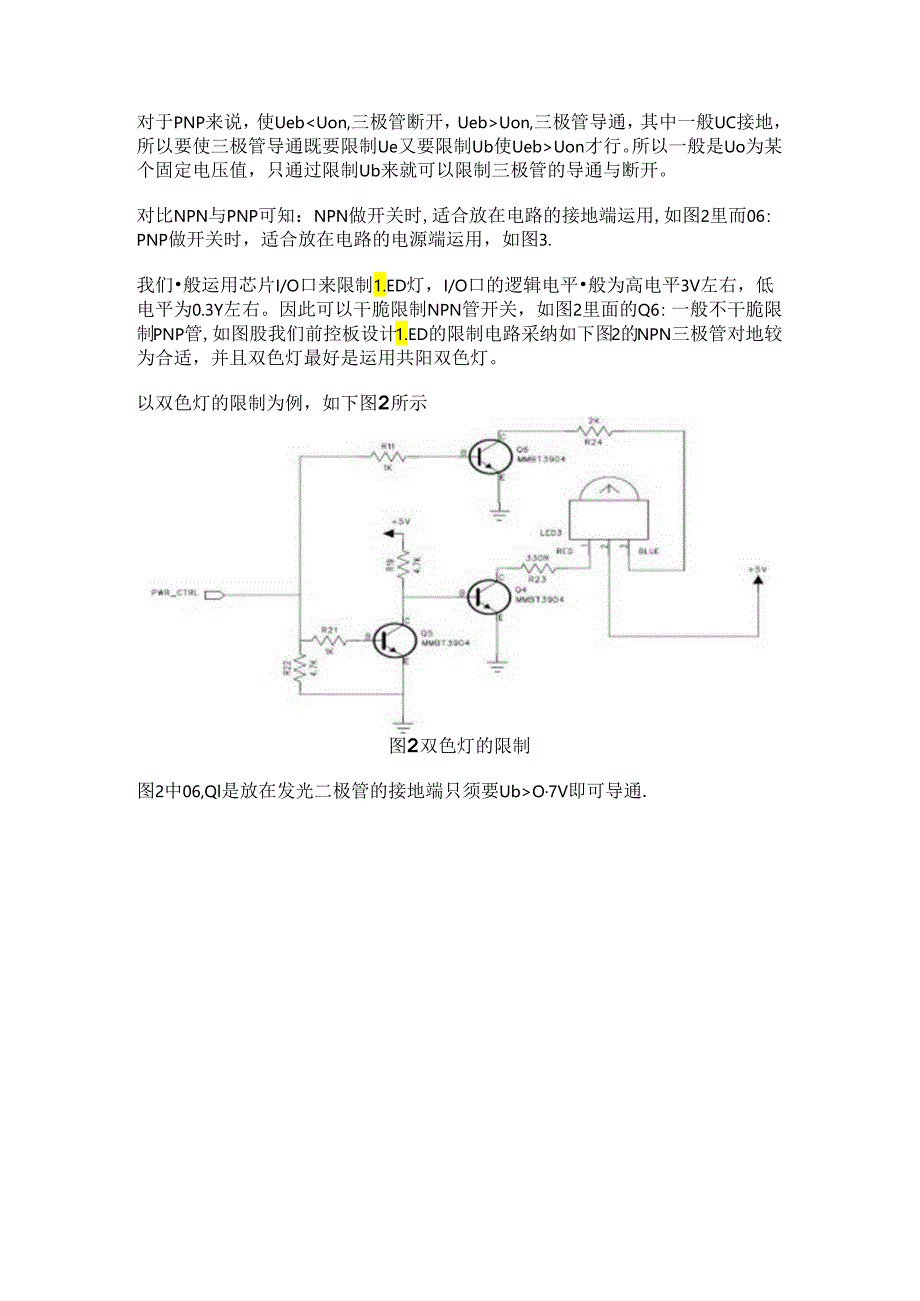

2、说，使UebUon,三极管导通，其中一般UC接地，所以要使三极管导通既要限制Ue又要限制Ub使UebUon才行。所以一般是Uo为某个固定电压值，只通过限制Ub来就可以限制三极管的导通与断开。对比NPN与PNP可知：NPN做开关时,适合放在电路的接地端运用,如图2里而06：PNP做开关时，适合放在电路的电源端运用，如图3.我们般运用芯片I/O口来限制1.ED灯，I/O口的逻辑电平般为高电平3V左右，低电平为0.3Y左右。因此可以干脆限制NPN管开关，如图2里面的Q6：一般不干脆限制PNP管,如图股我们前控板设计1.ED的限制电路采纳如下图2的NPN三极管对地较为合适，并且双色灯最好是运用共阳双色
3、灯。以双色灯的限制为例，如下图2所示图2双色灯的限制图2中06,Ql是放在发光二极管的接地端只须要UbO7V即可导通.+12VV12VR3余pnqri10KRl留R04021KR0402Q352N3906SOT-23+EC14-100uF16VCAPD2.0/5IOKR0402Q432N3904SOT-23图3电源的限制图3中Q35就放在电源端，E为固定12V,只需限制B极来导通三极管。以卜是普遍用法：NpN基极高电压，集电极与放射极短路.低电压，集电极与放射极开路.也就是不工作。PW基极高电压.集电极与放射极开路，也就是不工作。假如基极加低电位，集电极与放射极短路。a.假如输入一个高电平，而输出须要一个低电平常，首选杼npn。b假如输入一个低电平，而输出须要一个低电平常，首选择Pnp,c假如输入一个低电平，而输出须要一个高电平常，首选择npn.d假如输入一个高电平，而输出须要一个高电平常，首选择pnp.1.3 三极管运用时钳制电压的问题、V5V图4电源的限制如上图4,在POWERUP与三极管b极之间必须要串个电阻,否则当三极管导通后，P0WER_UP位置电压会被钳制在0.7V,设计时候应当留意。
