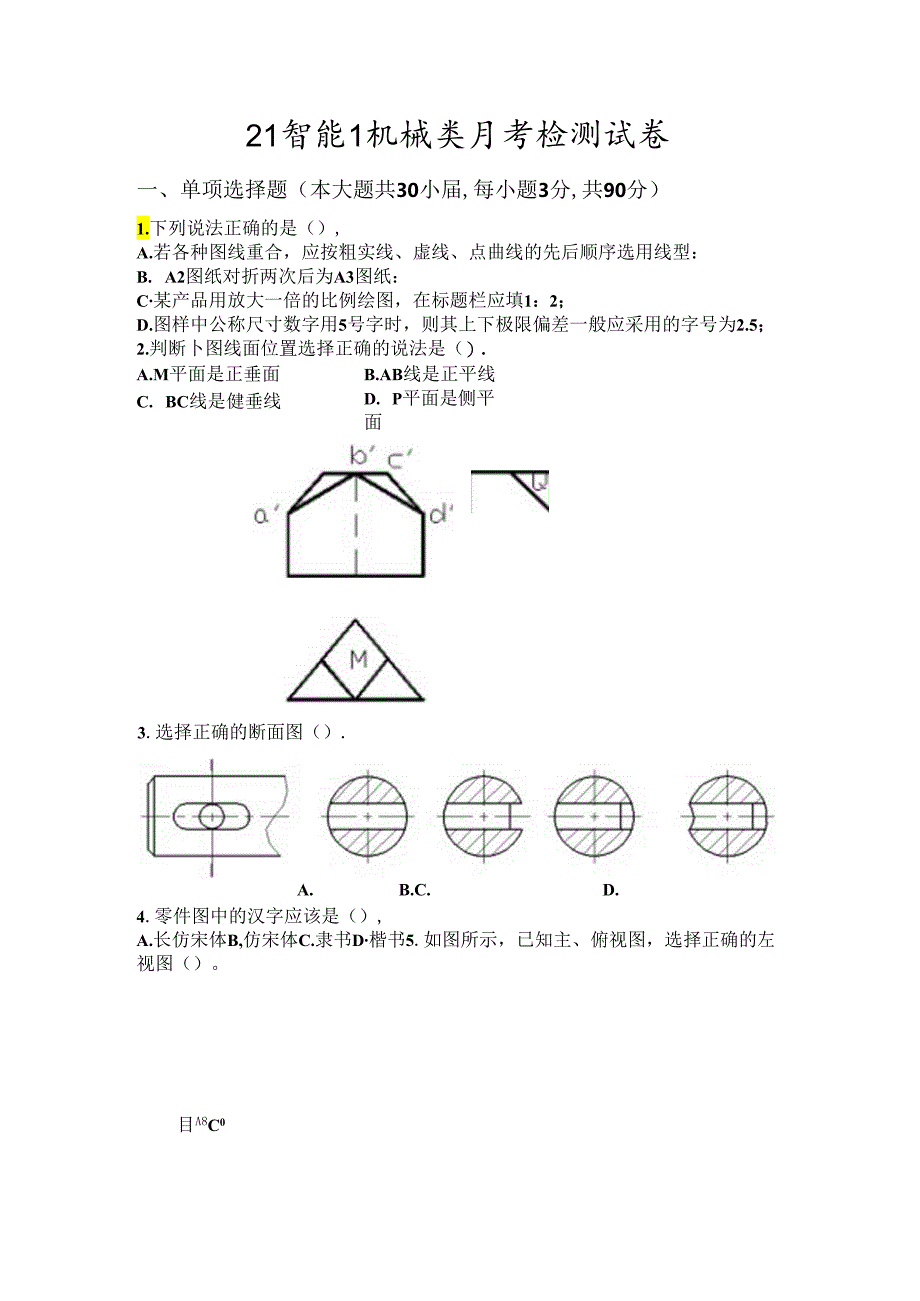

1、21智能1机械类月考检测试卷一、单项选择题（本大题共30小届,每小题3分,共90分）1.下列说法正确的是（）,A.若各种图线重合，应按粗实线、虚线、点曲线的先后顺序选用线型：B. A2图纸对折两次后为A3图纸：C某产品用放大一倍的比例绘图，在标题栏应填1：2；D.图样中公称尺寸数字用5号字时，则其上下极限偏差一般应采用的字号为2.5；2.判断卜图线面位置选择正确的说法是（）.A.M平面是正垂面C. BC线是健垂线B.AB线是正平线D. P平面是侧平面3.选择正确的断面图（）.A.B.C.D.4.零件图中的汉字应该是（）,A.长仿宋体B,仿宋体C.隶书D楷书5.如图所示，已知主、俯视图，选择正确

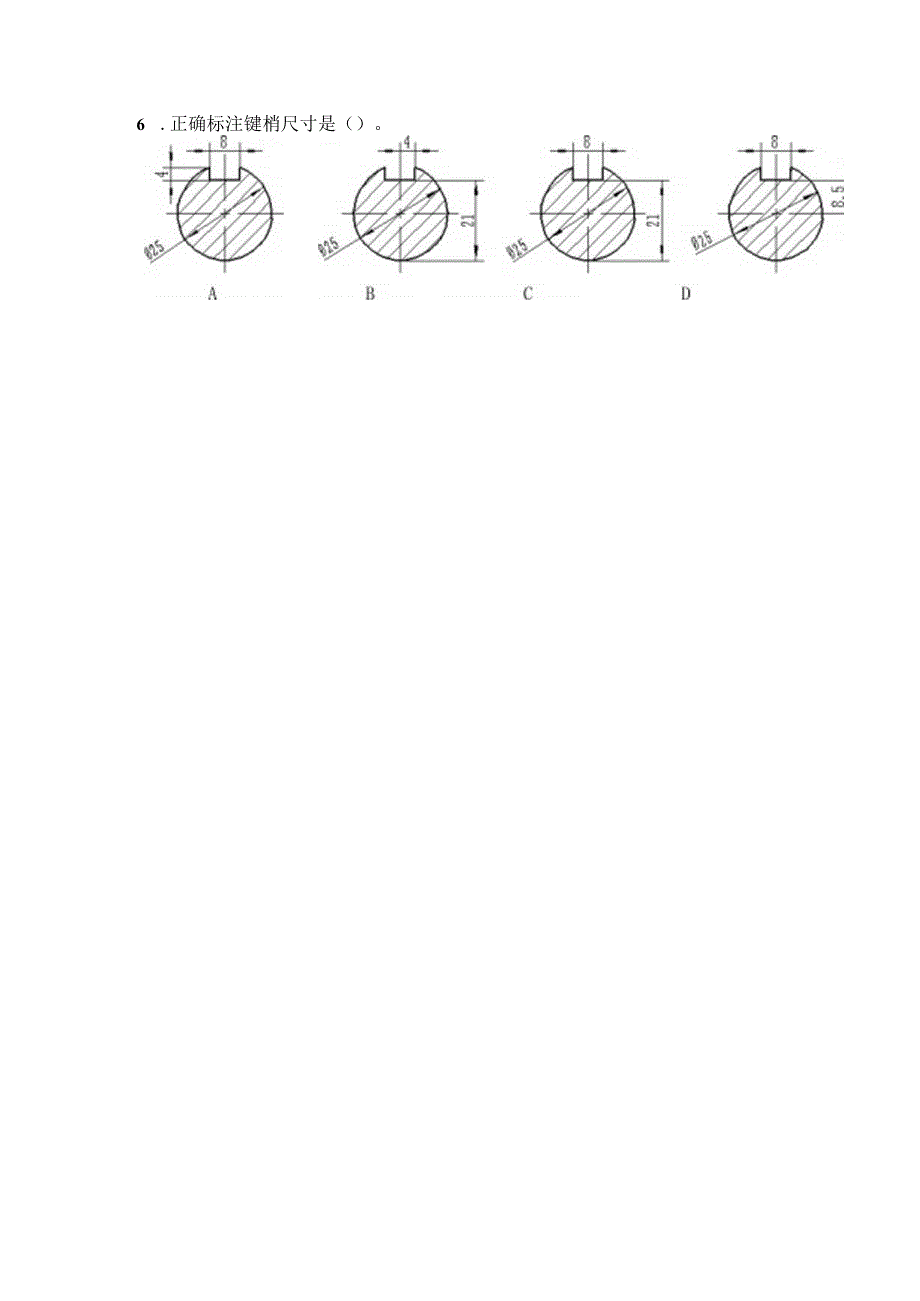

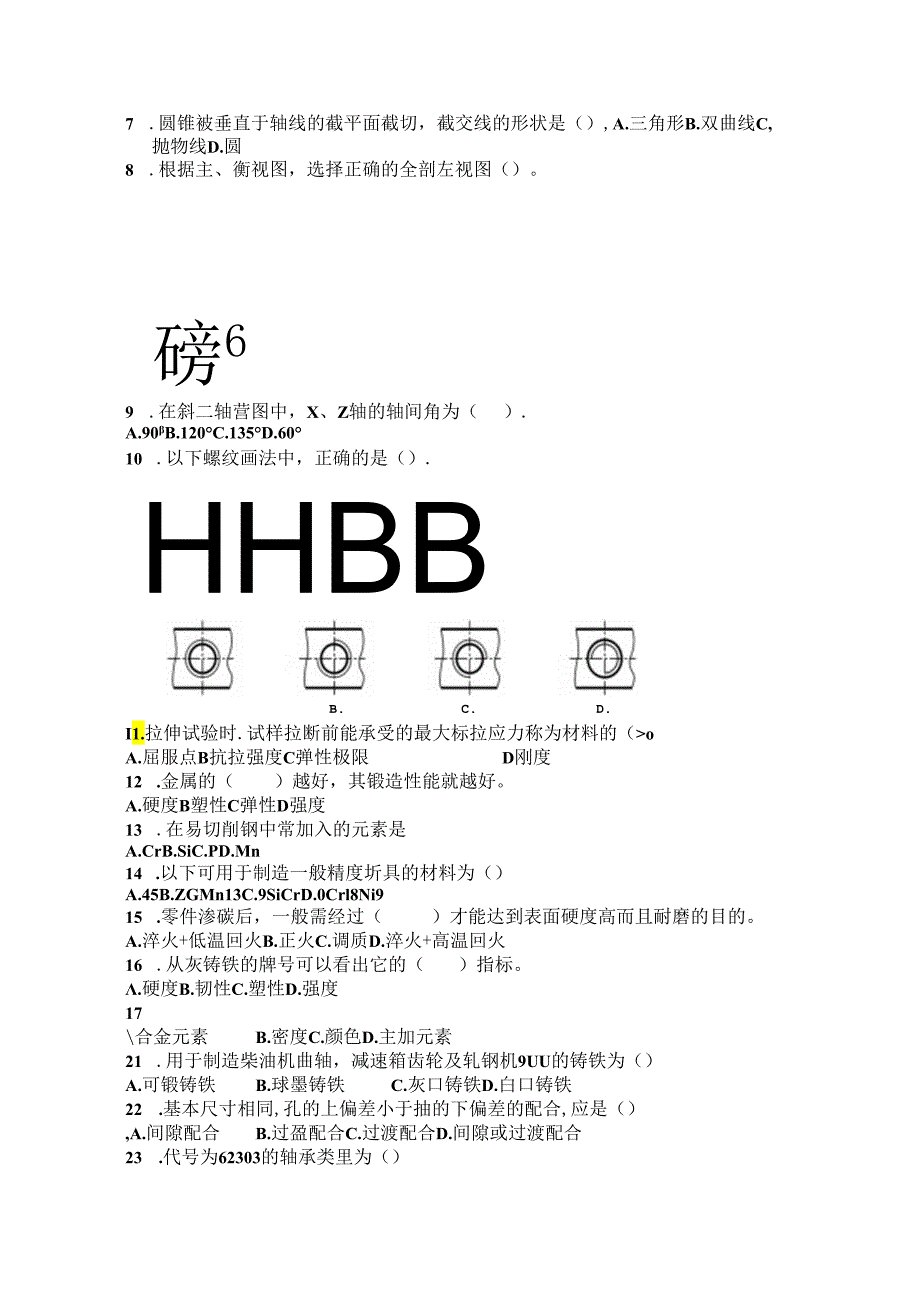

2、的左视图（）。目A8C06 .正确标注键梢尺寸是（）。7 .圆锥被垂直于轴线的截平面截切，截交线的形状是（）,A.三角形B.双曲线C,抛物线D.圆8 .根据主、衡视图，选择正确的全剖左视图（）。磅69 .在斜二轴营图中，X、Z轴的轴间角为（）.A.90B.120C.135D.6010 .以下螺纹画法中，正确的是（）.HHBBB.C.D.I1.拉伸试验时.试样拉断前能承受的最大标拉应力称为材料的（oA.屈服点B抗拉强度C弹性极限D刚度12 .金属的（）越好，其锻造性能就越好。A.硬度B塑性C弹性D强度13 .在易切削钢中常加入的元素是A.CrB.SiC.PD.Mn14 .以下可用于制造一般精度圻
3、具的材料为（）A.45B.ZGMn13C.9SiCrD.0Crl8Ni915 .零件渗碳后，一般需经过（）才能达到表面硬度高而且耐磨的目的。A.淬火+低温回火B.正火C.调质D.淬火+高温回火16 .从灰铸铁的牌号可以看出它的（）指标。.硬度B.韧性C.塑性D.强度17 .机械制造中，TlO钢常用来制造（）A.容涔B.刀具C.轴承D.齿轮18 .钢经表面淬火后将获得：（）.一定深度的马氏体B.全部马氏体C.下贝氏体D上贝氏体19 .GCrl5SiMn钢的含格量是：（）A.15%B.1.5%C.0.15%D.0.015%20 .黄铜、音铜和白铜的分类是根据：（）合金元素B.密度C.颜色D.主加元
4、素21 .用于制造柴油机曲轴，减速箱齿轮及轧钢机9UU的铸铁为（）A.可锻铸铁B.球墨铸铁C.灰口铸铁D.白口铸铁22 .基本尺寸相同,孔的上偏差小于抽的下偏差的配合,应是（）,A.间隙配合B.过盈配合C.过渡配合D.间隙或过渡配合23 .代号为62303的轴承类里为（）A.深沟球轴承B.圆柱滚了轴承C.角接触球轴承D.滚针轴承24 .下列测珏中属F相对测址的有（）.用千分尺测外径B.用游标卡尺测外径C,用内径百分表测内径D.用内径千分尺测量内径25下列说法不正确的是（）A.测质器具的选择主要取决于被测工件的精度要求B.被测表面的表面粗糙度值要大于或等于测量器具测址面的表面粗糙度值C计量器具能
5、够测量尺寸的最小值与最大值称为测量范围D.计量器具所指示的起始值到终止值之间的范围称为示值范用26 .能保持瞬时传动比恒定的传动是（）A.平带传动B.V带传动C.链传动D.渐开线齿轮传动27 .M25xl.51.H表示（）A.公称直径为2511un的粗牙螺致B.公称直径为25mm,螺距为1.5om的粗牙螺纹C.公称直径为25E,螺距为1.5川m,方向为右旋的细牙普通螺纹D.公称直径为25m,螺距为1.5三,方向为左旋的细牙普通螺纹28 .钳工用台虎钳属于（）螺旋传动。A.螺母不动，螺杆转动并轴向移动29 螺杆转动，螺母直线移动C.螺杆不动，螺母转动并轴向移动D.螺母转动，螺杆直线移动30 .两
6、轴交叉传动可选用（）A.凸缘联轴器B.卜字滑块联轴器C.万向联轴器D.弹性套柱销联轴器31 .下列各轴中，心轴是（）A.自行车的前轮轴B.自行车的中轴（链轮轴）C.减速器中的齿轮轴D.车床的主轴二.判断题：（请将判断的结果填入题前的括号中，正确的填“A”,错误的填“B”，每题2分，满分20分）31 .三视图的投影规律是：主视图与俯视图高平齐。（）32 .尺寸线不能用其他图线代普，也不能画在轮廓线的延长线上。（）33 .组合体的组合类型有挖切、叠加和综合三类。（）34 .尺寸标注中的符号：R表示半径尺寸标注中的符号。（）35 .图样中，机件的可见轮配线用粗实线画出，尺寸线和尺寸界线用细实线画出,
7、对称中心线和轴线用细虚线画出。（）36 .绘制图样时优先采用五种基本幅面，其中A4图纸的尺寸是297ranX420mm（）37 .物体的其实大小以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确程度无关。（）38 .对机件的助、轮辐及薄壁等结构，如按纵向剖切，这些结构都不用画剖面符号.）39 .局部放大图的标注中若被放大的部分有几个，应用阿拉伯数字编号，并在局部放大图上标注相应的数字和采用的比例。（）10.当重介断面图的轮麻线与原视图中的轮班线重合时，视图中的轮.廓线应连续画出，不可间断.（）三、作图、分析、计算题（40分）41 .根据已知视图，按A-A补画全剖主视图，（10分）42 .分
8、析题（10分）根据下图所示螺纹连接回答下列问题。（1）写出其基本类型名称。（八）（b）（c）（d）（2）厚度不大且能够从两面进行装配的场合可用连接：连接件厚度较大，不宜做通孔，且需经常装拆时可使用连接。43 .用20CrYnTi制造汽车变速箱齿轮，要求齿面硬度HRC58-60.中心硬度HRC30-45.工艺路线为：下料一锻造一热处理Ii机械粗加工一热处理2-热处理3-喷丸一磨齿,试写出热处理方法和各热处理的作用目的。（10分）44 .选择制造下列零件的材料：冷冲压件（），齿轮（），钉子（）.小怵簧（）（4分）A.Q195B.65MnC.45AD.08F45 .将下列合金钢牌号归类：低合金高强度结构钢（）,合金港碳钢（）,合金调质钢（），合金弹簧钢（），不锈钢（），高速钢（）。（6分）A.65MnB.40CrC.20CrMnTiD.W18Cr4VE.3Crl3F.16Mn
