1、.I.-.-.-.-.-.-.I-.-.-.1.11.IJ设计W工BB和相关文件1.2主要度用规范、规程、标施113主要应用法规2第2章安tEMK况.22.1 工发位Jt及H边环境22.2 富视设备安装工发赣况22.3 Jt工内毒32.4 主要工盘盘3第3章於工部53.1 工卷总体目标83.2 越工安排83.3 工速度计划83.4 越工准备8第4It电PfcI主量项目Ifc工方案104.1 io4.1.1 .曾敷设114.1.2 .线穿管敷设134.1.3 开关、W蜃安装154.1.4 息.灯具安关154.1.6 配电箱安蓑174.2 动力系优184.2.1 电塞桥鬃安装194.2.2 母线槽

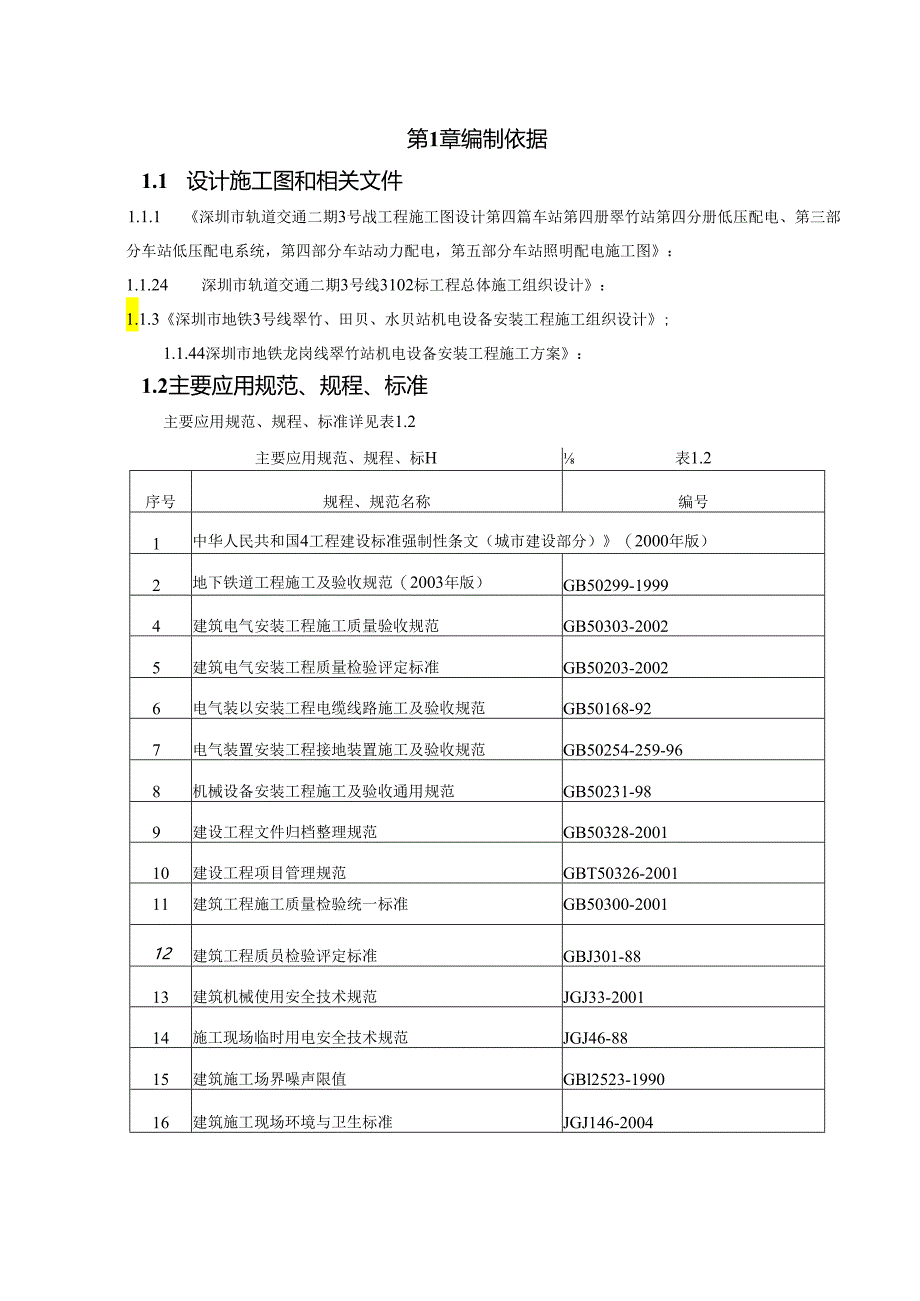

2、安关204.2.3 2.3电复线才敷设214.2.4 低压或今开关柜安兼2343*26第6章期量保证体JK及描，275.1 H目标275.2 275.3 动力原男IE电工程及量保证指*28第6章安M三1296.1 安全管理目标296.2 .工安佥管理2963安全防争要点31第1章编制依据1.1 设计施工图和相关文件1.1.1 深圳市轨道交通二期3号战工程施工图设计第四篇车站第四册翠竹站第四分册低压配电、第三部分车站低压配电系统，第四部分车站动力配电，第五部分车站照明配电施工图：1.1.24 深圳市轨道交通二期3号线3102标工程总体施工组织设计：1.1.3深圳市地铁3号线翠竹、田贝、水贝站机电
3、设备安装工程施工组织设计;1.1.44深圳市地铁龙岗线翠竹站机电设备安装工程施工方案：1.2主要应用规范、规程、标准主要应用规范、规程、标准详见表1.2主要应用规范、规程、标H表1.2序号规程、规范名称编号1中华人民共和国4工程建设标准强制性条文（城市建设部分）（2000年版）2地下铁道工程施工及验收规范（2003年版）GB50299-19994建筑电气安装工程施工质量验收规范GB50303-20025建筑电气安装工程质量检验评定标准GB50203-20026电气装以安装工程电缆线路施工及验收规范GB50168-927电气装置安装工程接地装置施工及验收规范GB50254-259-968机械设备

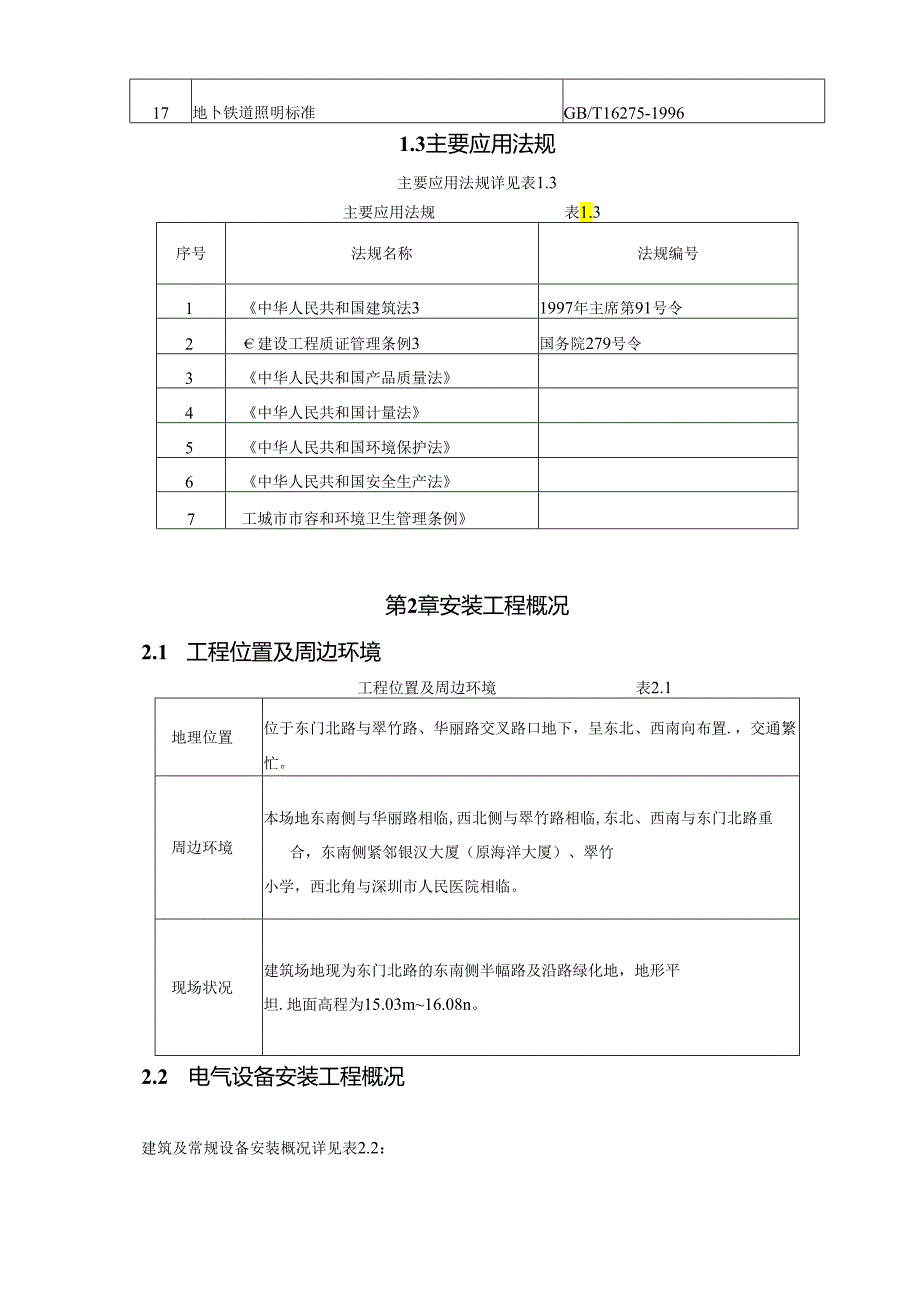

4、安装工程施工及验收通用规范GB50231-989建设工程文件归档整理规范GB50328-200110建设工程项目管理规范GBT50326-200111建筑工程施工质量检验统一标准GB50300-200112建筑工程质员检验评定标准GBJ301-8813建筑机械使用安全技术规范JGJ33-200114施工现场临时用电安全技术规范JGJ46-8815建筑施工场界噪声限值GBl2523-199016建筑施工现场环境与卫生标准JGJ146-200417地卜铁道照明标准GB/T16275-19961.3主要应用法规主要应用法规详见表1.3主要应用法规表1.3序号法规名称法规编号1中华人民共和国建筑法31
5、997年主席第91号令2建设工程质证管理条例3国务院279号令3中华人民共和国产品质量法4中华人民共和国计量法5中华人民共和国环境保护法6中华人民共和国安全生产法7工城市市容和环境卫生管理条例第2章安装工程概况2.1 工程位置及周边环境工程位置及周边环境表2.1地理位置位于东门北路与翠竹路、华丽路交叉路口地下，呈东北、西南向布置.，交通繁忙。周边环境本场地东南侧与华丽路相临,西北侧与翠竹路相临,东北、西南与东门北路重合，东南侧紧邻银汉大厦（原海洋大厦）、翠竹小学，西北角与深圳市人民医院相临。现场状况建筑场地现为东门北路的东南侧半幅路及沿路绿化地，地形平坦.地面高程为15.03m16.08n。2
6、.2 电气设备安装工程概况建筑及常规设备安装概况详见表2.2：建筑概况总建筑硼8107.74m?建筑高度17.4m车站外包总宽（标准段）19.7m车站外包总长193.23m车站有效站台中心里程处地面标高15.51m有效站台中心里程处轨面埋深14.472m常规设备安装概况供电负荷分类总负荷为1341.3KVA：其中一、二级负荷合计为927.7KVA,三级负荷合计为413.6KVA供电原则B端站厅层设一降压变电所：内设两台350.lKY变压器，单台容量1000KVA.电缆（线）敷设电流大于600时，应采用密集型母线配电：电缆般采用铝合金电缆桥架或铝合金线槽敷设，建筑及安装概况表表2.22.3 施工
7、内容2.3.1本工程施工内容为车站电气设备安装：甲供常规设备的安装、调试（包括低用动力照明及配电系统）：乙购常规设备采购、安装、调试（包括低压动力照明及配电系统）：2.3.2调试：本合同段所仃常规设饴的单机调试、单系统调试，配合全线联合调试,2.4主要工程量主要工程量详见表2.4-1、2。照明主要工程量表表2.4-1项目名称工程量类型描述照明配电箱36台照明变压器4面-220V/36V单管荧光支架灯222套600三单管荧光照明器，配T5型1X14W荧光荧光灯及所有配件单管荧光支架灯440套120OnIm单管荧光照明落，配T5型IX28R荧光荧光灯及所有配件双管荧光支架灯67套120Omin双管
8、荧光照明冷，配T5型2X28W荧光荧光灯及所有配件防水型第管荧光灯1套1200mm单管IP65密闭/防水型荧光照明器，配T5型1X28W荧光荧光灯及所有配件防水型双管荧光灯17套120Omm双管IP65密闭/防水型荧光照明器，配T5型228W荧光荧光灯及所有配件嵌入式单管荧光灯盘276套1200150mm单管荧光照明器,配T5型1X28W荧光荧光灯及所有配件嵌入式的管荧光灯盘156套1200300un第管荧光照明器,配T5型2X28W荧光荧光灯及所有配件山口标志灯49套耐散诱导标忐灯照明器，配1.ED电源及配件，电池应急时间N90min单面疏散指示标志灯（向左）47套疏散诱导标志灯照明潺，配1
9、.ED电源及配件，电池应急时间N9Omin单面疏散指示标志灯（向右）39套疏散诱导标志灯照明器,配1.ED电源及配件，电池应急时间29Ontin双面疏散指示标志灯5套疏散诱导标志灯照明器,配1.ED电源及配件，电池应急时间29Omin嵌入式筒灯27套配2X18W紧凑式节.能荧光灯管带反光罩及所有配件36丫低压安全灯36套IP54密闭/防水型、配1X6Ow白炽灯光源及所有配件单相二、三孔扁圆两用插座129个-250V,IOA单相二、三孔扁圆两用插座（防水型）8个250V,IOA防水型安全插座（防水型）10个-36V,IOA防水型，设于站台板下层单联单控开关122个-250V,IOA双联单控开关1
10、6个-250V,10三联单控开美7个-250V,IOA单联双控开关8个250%IOA无卤低烟阻燃铜芯电缆175MWDZ-YJE-IKV-450l25mm2无卤低烟阻燃铜芯电缆350MWDZ-YJETKV-5X16mm2无卤低烟阻燃铜芯电缆200MWDZ-YJE-lKV-510三2无卤低烟阻燃铜芯电缆20MWDZ-YJE-lKV-310mm2无卤低烟阻燃铜芯电线1500MWDZ-BYJ-450750V-4三2无卤低烟阻燃铜芯电线14000MWDZ-BYJ-450750V-2.5三2无卤低烟时火铜芯电缆220MWDZN-YJE-IKV-450+l25mm2无卤低烟耐火铜芯电缆424MWDZN-YJ
11、E-1KV-5XIOMn2无卤低烟耐火铜芯电缆126MWDZN-KYJEPTKV-4X1.5mm2无卤低烟耐火铜芯电缆126MWDZN-KYJ即-IKV-5X1.5mm2无卤低烟耐火铜芯电线897OMWDZN-BYJ-450750V-2.511n2金属线槽80M100X100紧定式钢管14700MJDG20,紧定式钢管126MJDG25紧定式钢管650MJDG32紧定式钢管47MJDG40焊接钢管60MSC50焊接钢管45MSC65金属软管1250MDN20可挠金属线管390M1.V-52,24*,区间分接线自（内设接线端子）130个100100X75,区间应急照明电源装置I套EPSA,蓄电池
12、容量为25KW,应急时间90nin应急照明电源装置1套EPSB,蓄电池容量为30KW,应急时间90min区间：.防灯138支配14W光源,区间动力主要工程量表表2.4-2项目名称工程量类型描述低压柜49台甲供母线槽48M电流为2000A,甲供。母线槽312M电流为1250A.母线槽4M电流为1000,母线槽61M电流为800A,母线槽IM电流为600A,双电源切换制15台动力配电箱9台风机就地控制箱33台水泵控制箱15台维修电源箱23台其中站4台;区间19分三相四孔插座9个-380V,16A单相三孔插座9个250V,10A,用于电动二通阀电源单相三孔插座21个250V,I6,用于清洁电源插座梯
13、型桥架46MHS-TQJ-T-15-1000梯型桥架95MHS-TQJ-T-15-800梯型桥架90MHS-TQJ-T-15-600梯型桥架192MHS-TQJ-T-15-400梯型桥架248MHS-TQJ-T-15-200无卤低烟耐火铜芯电缆132MWDZN-YJE-1KV-4185+195m2无卤低烟耐火铜芯电缆672MWDZN-YJE-IKV-370+235三2无卤低烟附火铜芯电缆96MWDZN-YJE-IKV-470+l35mm2无囱低烟耐火钢芯电缆234MWDZN-YJE-IKV-350+225un2无卤低烟耐火铜芯电缆216MWDZN-YJE-IKV-4X50+125mm2无卤低烟耐火铜芯电缆125MWDZN-YJE-IKV-335+2X16un2无卤低烟耐火铜芯电缆92MWDZN-YJE-1KV-4X35+116nm2无卤低烟耐火铜芯电缆642MWDZN-YJE-IKV-325+216三2无卤低烟耐火铜芯电缆276MWDZN-YJE-1KV-510m2无卤低烟耐火铜芯电缆
