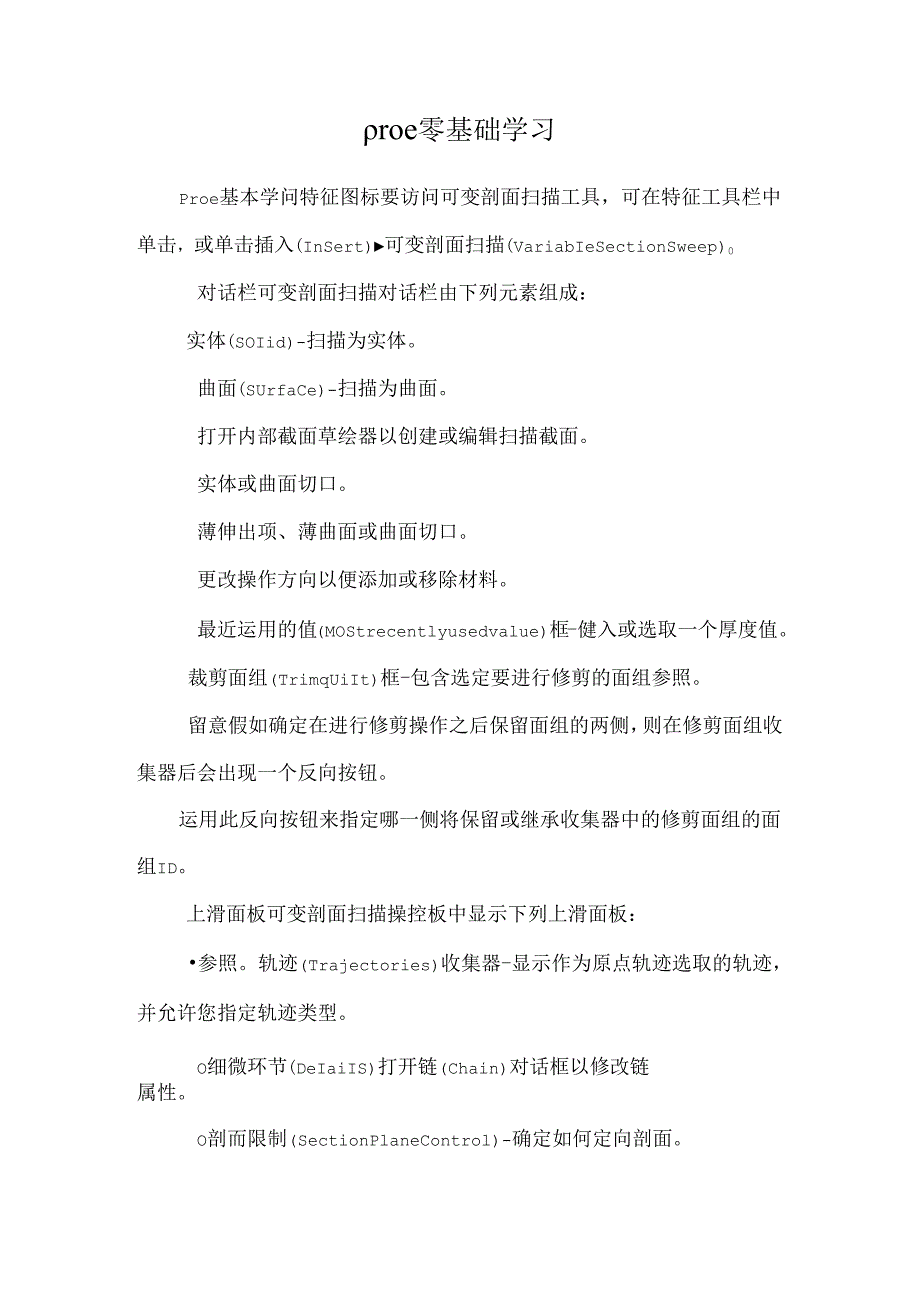

1、roe零基础学习Proe基本学问特征图标要访问可变剖面扫描工具，可在特征工具栏中单击，或单击插入(InSert)可变剖面扫描(VariabIeSectionSweep)0对话栏可变剖面扫描对话栏由下列元素组成：实体(SOIid)-扫描为实体。曲面(SUrfaCe)-扫描为曲面。打开内部截面草绘器以创建或编辑扫描截面。实体或曲面切口。薄伸出项、薄曲面或曲面切口。更改操作方向以便添加或移除材料。最近运用的值(MOStrecentlyusedvalue)框-健入或选取一个厚度值。裁剪面组(TrimqUiIt)框-包含选定要进行修剪的面组参照。留意假如确定在进行修剪操作之后保留面组的两侧，则在修剪面组

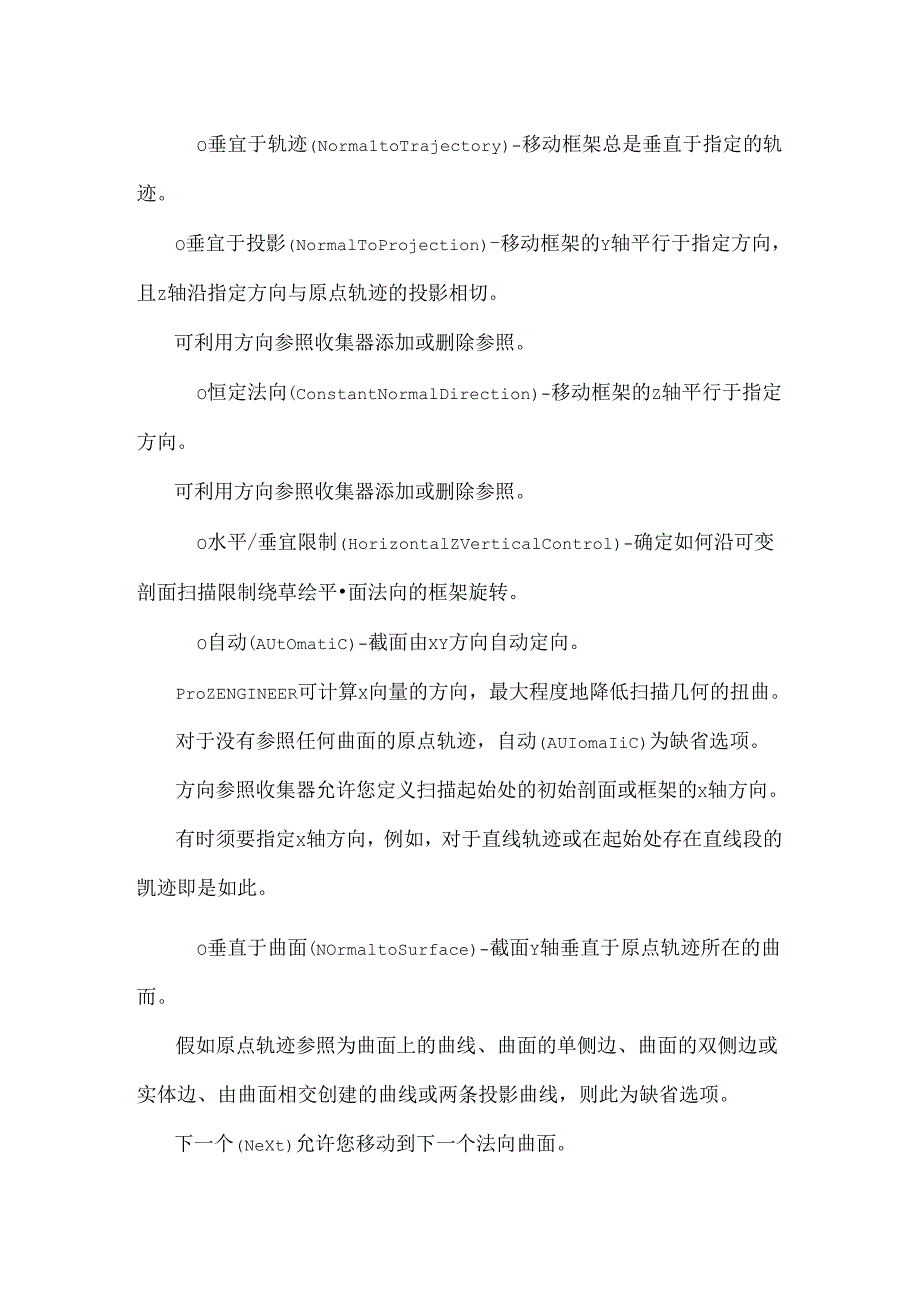

2、收集器后会出现一个反向按钮。运用此反向按钮来指定哪一侧将保留或继承收集器中的修剪面组的面组ID。上滑面板可变剖面扫描操控板中显示下列上滑面板：参照。轨迹(Trajectories)收集器-显示作为原点轨迹选取的轨迹，并允许您指定轨迹类型。O细微环节(DeIaiIS)打开链(Chain)对话框以修改链属性。O剖而限制(SectionPlaneControl)-确定如何定向剖面。O垂宜于轨迹(Norma1toTrajectory)-移动框架总是垂直于指定的轨迹。O垂宜于投影(NormalToProjection)-移动框架的Y轴平行于指定方向，且Z轴沿指定方向与原点轨迹的投影相切。可利用方向参照收
3、集器添加或删除参照。O恒定法向(ConstantNormalDirection)-移动框架的Z轴平行于指定方向。可利用方向参照收集器添加或删除参照。O水平/垂宜限制(HorizontalZVerticalControl)-确定如何沿可变剖面扫描限制绕草绘平面法向的框架旋转。O自动(AUtOmatiC)-截面由XY方向自动定向。ProZENGINEER可计算X向量的方向，最大程度地降低扫描几何的扭曲。对于没有参照任何曲面的原点轨迹，自动(AUIomaIiC)为缺省选项。方向参照收集器允许您定义扫描起始处的初始剖面或框架的X轴方向。有时须要指定X轴方向，例如，对于直线轨迹或在起始处存在直线段的凯迹即是如此。O垂直于曲面(NOrmaltoSurface)-截面Y轴垂直于原点轨迹所在的曲而。假如原点轨迹参照为曲面上的曲线、曲面的单侧边、曲面的双侧边或实体边、由曲面相交创建的曲线或两条投影曲线，则此为缺省选项。下一个(NeXt)允许您移动到下一个法向曲面。OX轨迹(X-TrajeCtOry)-截面的X轴通过指定的X轨迹和沿扫描的截面的交点。选项(Options)-选取可变或恒定扫描.
