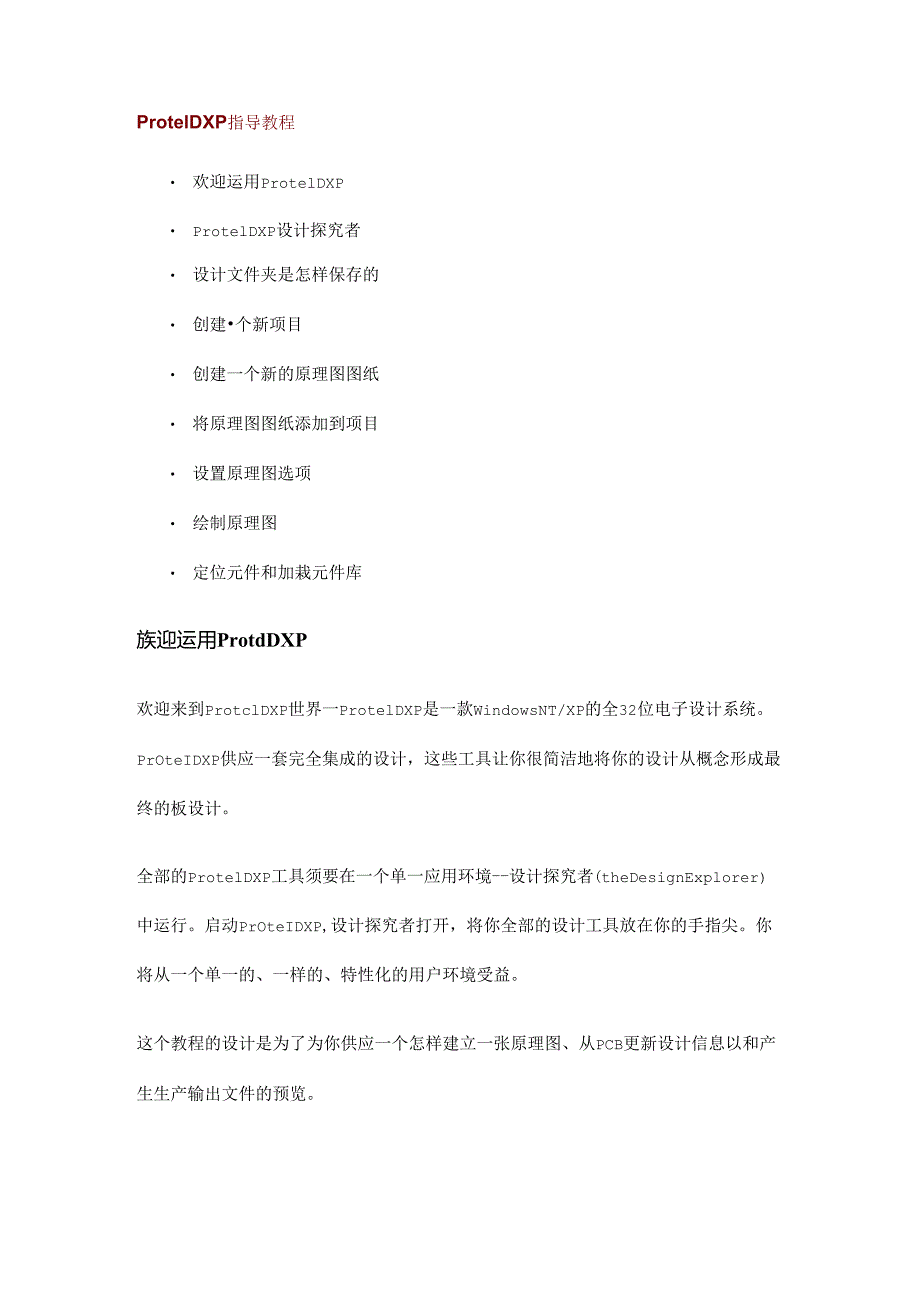

1、ProtelDXP指导教程 欢迎运用ProtelDXP ProtelDXP设计探究者 设计文件夹是怎样保存的 创建个新项目 创建一个新的原理图图纸 将原理图图纸添加到项目 设置原理图选项 绘制原理图 定位元件和加栽元件库族迎运用ProtdDXP欢迎来到ProtclDXP世界一ProtelDXP是一款WindowsNT/XP的全32位电子设计系统。PrOteIDXP供应一套完全集成的设计，这些工具让你很简洁地将你的设计从概念形成最终的板设计。全部的ProtelDXP工具须要在一个单一应用环境-设计探究者(theDesignExplorer)中运行。启动PrOteIDXP,设计探究者打开，将你全部

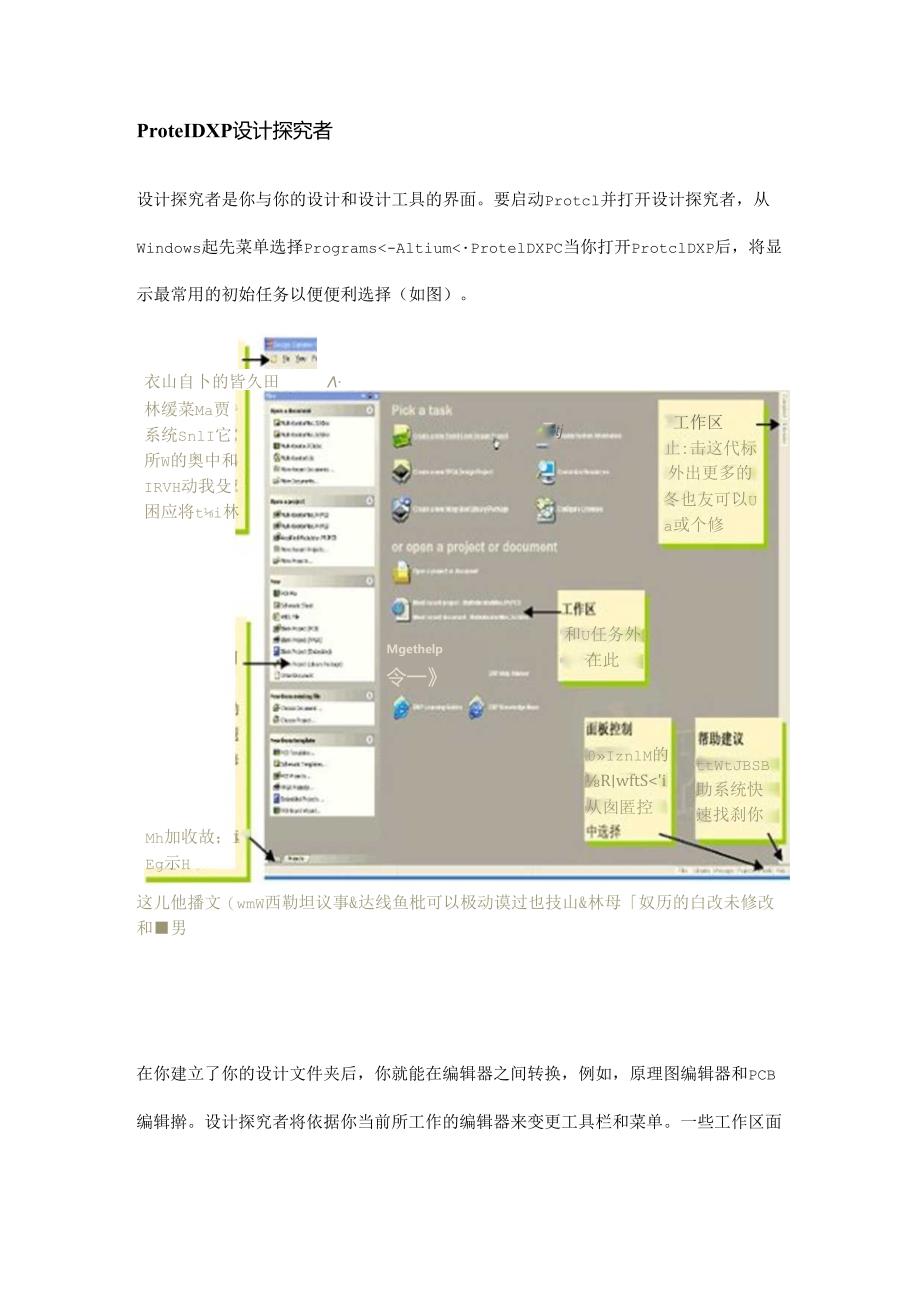

2、的设计工具放在你的手指尖。你将从一个单一的、一样的、特性化的用户环境受益。这个教程的设计是为了为你供应一个怎样建立一张原理图、从PCB更新设计信息以和产生生产输出文件的预览。ProteIDXP设计探究者设计探究者是你与你的设计和设计工具的界面。要启动Protcl并打开设计探究者，从Windows起先菜单选择Programs-AltiumProtelDXPC当你打开ProtclDXP后，将显示最常用的初始任务以便便利选择（如图）。衣山自卜的皆久田Mh加收故；1七、林缓菜Ma贾系统SnlI它所W的奥中和IRVH动我殳困应将ti林的文HEg示H录itj外出更多的加友这冬也友可以U动性a或个修句0Iz
3、nlM的KRwftSemultivibrator定位元件和加於元件座管理数以千计的原理图符号也包括在ProtelDXP中，原理图编辑器供应强大的库搜寻功能。尽管我们须要的元件已经在默认的安装库中，但对于知道怎样通过库搜寻来找到元件还是很彳用的。通过以下步骤的操作来定位并添加本教程电路所要用到的库。首先我们要杳找晶体管，两个均为2N3904。I-C5”R，3、，2?FD2ccI*kFa1EVafltta3ECapVr1mTram入d1BnaAT,Cj5*RAprUSu*uvDvbvtipCdlarVsou，OZcneU*iIarvacxutDc4tao3xM3mXzOacM3mocDV18必3c
4、CWmo,DVwiobtogdhMS8pVs8SV1 .点击1.ibrarieS标签显示库工作区面板。2 .在库面板中按下SearCh按钮，或选择TOoISHFindComponent0这将打开查找库对话框。3 .确认SCOPe被设置为1.ibrariesonPath,并且Path区含有指向你的库的正确路径。假如你接受安装过程中的默认书目，路径中会显示C:ProgramFilesltium1.ibrary确认InClUdeSUbdireCtOrieS未被选择（未被勾选）。4 .我们想杳找全部与3904有关的，所以在SearChCriteria单元的Name文本框内键入*3904*。5 .点击S
5、earCh按钮起先查找。当杳找进行时ReSUltS标签将显示。假如你输入的规则正确，个库将被找到并显示在查找库对话框。6 .点击MiscellaneousDevicesJnt1.ib库以选择它?.点击Install1.ibrary按钮使这个库在你的原理图中可用。8.关闭Search1.ibraries对话框。添加的库将显示在库面板的顶总。假如你点击上面列表中的库名，库中的元件会在下面列表。面板中的元件过滤器可以用来在一个库内快速定位一个元件。ProtelDXP指导毅程(二) 在原理图中放置元件 连接电路 网络与网络标签 设置项目选项 检杳原理图的电气参数 设置错误报告 设置连接模式 设置比较器
6、 编辑项目在原理图中放量元件在原理图中我们首先要放置的元件是两个晶体管(transistors),Ql和Q201 .从菜单选择VieW“FitDocument（热键V、D）确认你的原理图纸显示在整个窗口中。2 .点击1.ibraries标签以显示1.ibraries面板。3 .Ql和Q2是BJT晶体管，点击MiscellaneousDevicesJnt1.ib库使其为当前库。4运用过滤器快速定位你须要的元件.默认通配符（*）将列出在库中找到的全部元件。在库名下的过滤器栏内键入*3904*设置过滤器。一个有“3904”作为元件名的元件列表将显示。在列表中点击2N3904以选择它，然后点击PIaCe按钮。另外，还可以双击元件名。光标将变成十字状，并且在光标上“悬浮”着一个晶体管的轮廓C现在你处于元件放置状态C假如你移动光标，晶体管轮廓也会随之移动。5 .在原理图上放置元件之前，首先要编辑其属性。在晶体管悬浮在光标上时，按FTAB健。这将打开ComponentProperties（元件属性）对话框。我们现在要设置对话框选项如下图所示。6 .在对话框Properties单元，在Designator栏中键入Ql以将其值作为第一
