PVC配方设计概要.docx

上传人:p** 文档编号:1060229 上传时间:2024-06-29 格式:DOCX 页数:8 大小:22.60KB
下载 相关 举报
PVC配方设计概要.docx_第1页
第1页 / 共8页
PVC配方设计概要.docx_第2页
第2页 / 共8页
PVC配方设计概要.docx_第3页
第3页 / 共8页
PVC配方设计概要.docx_第4页
第4页 / 共8页
PVC配方设计概要.docx_第5页
第5页 / 共8页
PVC配方设计概要.docx_第6页
第6页 / 共8页
PVC配方设计概要.docx_第7页
第7页 / 共8页
PVC配方设计概要.docx_第8页
第8页 / 共8页
亲,该文档总共8页,全部预览完了,如果喜欢就下载吧!
资源描述

《PVC配方设计概要.docx》由会员分享,可在线阅读,更多相关《PVC配方设计概要.docx(8页珍藏版)》请在第壹文秘上搜索。

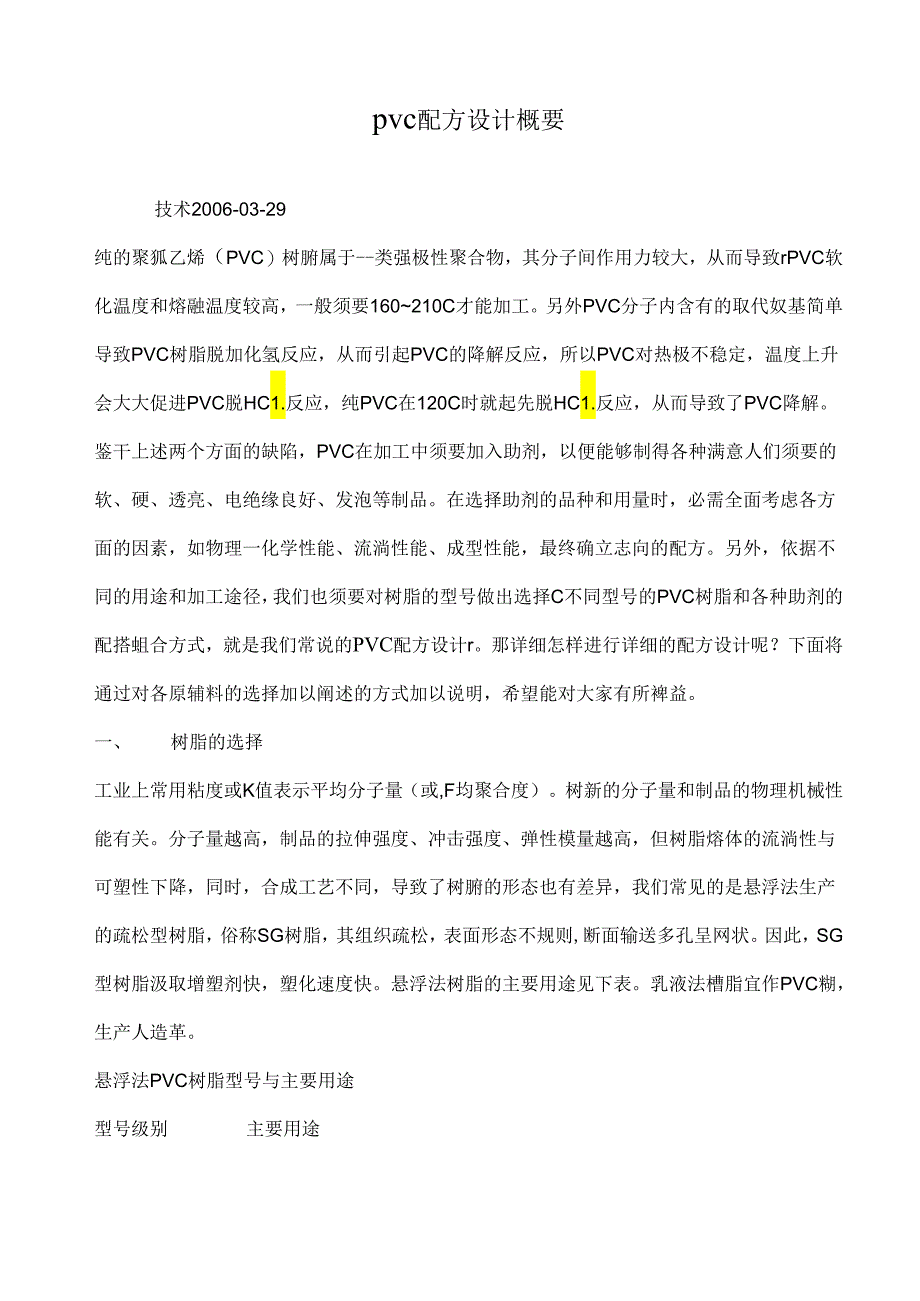

1、pvc配方设计概要技术2006-03-29纯的聚狐乙烯(PVC)树腑属于-类强极性聚合物,其分子间作用力较大,从而导致rPVC软化温度和熔融温度较高,一般须要160210C才能加工。另外PVC分子内含有的取代奴基简单导致PVC树脂脱加化氢反应,从而引起PVC的降解反应,所以PVC对热极不稳定,温度上升会大大促进PVC脱HC1.反应,纯PVC在120C时就起先脱HC1.反应,从而导致了PVC降解。鉴干上述两个方面的缺陷,PVC在加工中须要加入助剂,以便能够制得各种满意人们须要的软、硬、透亮、电绝缘良好、发泡等制品。在选择助剂的品种和用量时,必需全面考虑各方面的因素,如物理一化学性能、流淌性能、成

2、型性能,最终确立志向的配方。另外,依据不同的用途和加工途径,我们也须要对树脂的型号做出选择C不同型号的PVC树脂和各种助剂的配搭蛆合方式,就是我们常说的pvc配方设计r。那详细怎样进行详细的配方设计呢?下面将通过对各原辅料的选择加以阐述的方式加以说明,希望能对大家有所裨益。一、树脂的选择工业上常用粘度或K值表示平均分子量(或,F均聚合度)。树新的分子量和制品的物理机械性能有关。分子量越高,制品的拉伸强度、冲击强度、弹性模量越高,但树脂熔体的流淌性与可塑性下降,同时,合成工艺不同,导致了树腑的形态也有差异,我们常见的是悬浮法生产的疏松型树脂,俗称SG树脂,其组织疏松,表面形态不规则,断面输送多孔

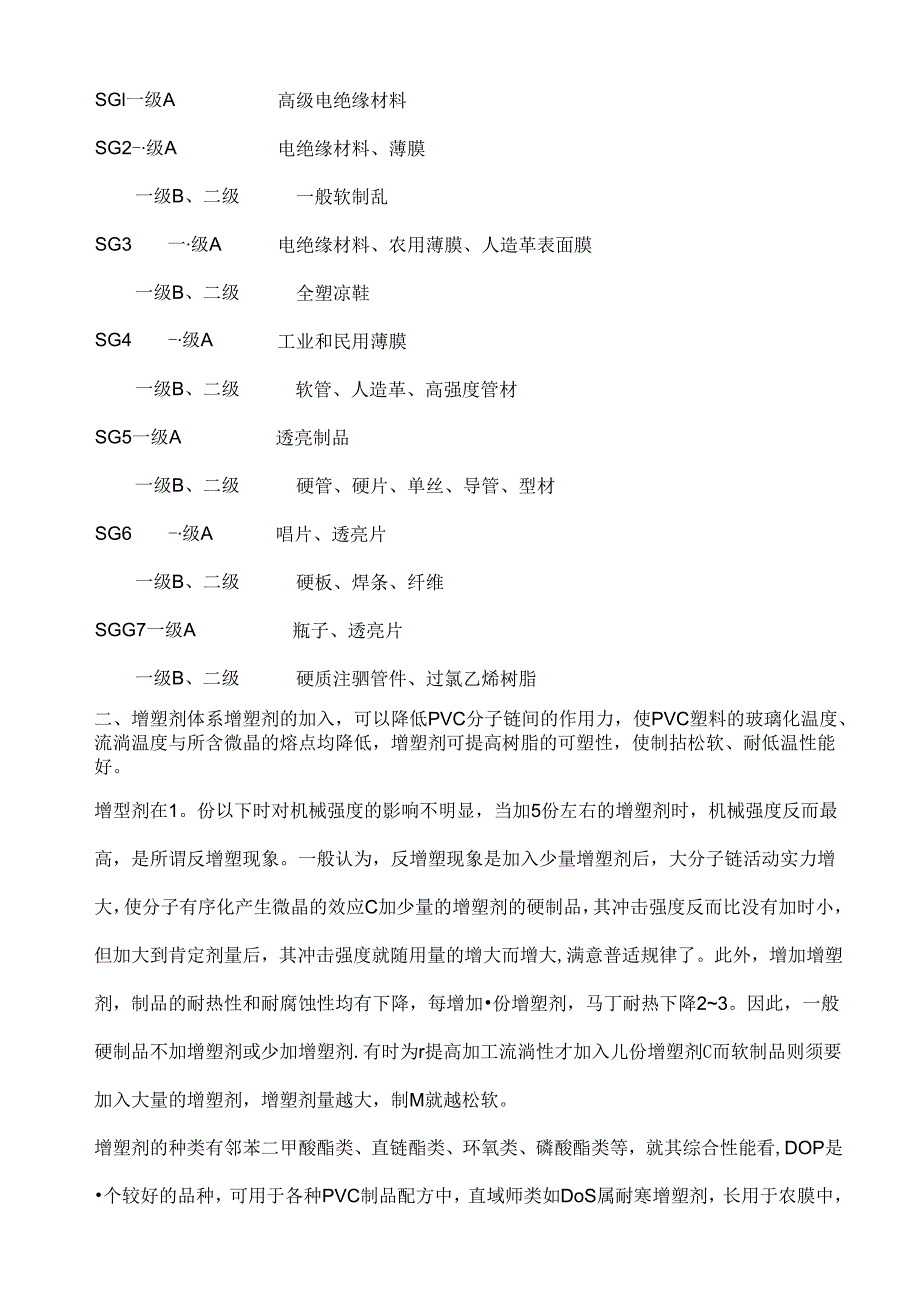

3、呈网状。因此,SG型树脂汲取增塑剂快,塑化速度快。悬浮法树脂的主要用途见下表。乳液法槽脂宜作PVC糊,生产人造革。悬浮法PVC树脂型号与主要用途型号级别主要用途SGl一级A高级电绝缘材料SG2-级A电绝缘材料、薄膜一级B、二级一般软制乱SG3一级A电绝缘材料、农用薄膜、人造革表面膜一级B、二级全塑凉鞋SG4-级A工业和民用薄膜一级B、二级软管、人造革、高强度管材SG5一级A透亮制品一级B、二级硬管、硬片、单丝、导管、型材SG6-级A唱片、透亮片一级B、二级硬板、焊条、纤维SGG7一级A瓶子、透亮片一级B、二级硬质注驷管件、过氯乙烯树脂二、增塑剂体系增塑剂的加入,可以降低PVC分子链间的作用力,

4、使PVC塑料的玻璃化温度、流淌温度与所含微晶的熔点均降低,增塑剂可提高树脂的可塑性,使制拈松软、耐低温性能好。增型剂在1。份以下时对机械强度的影响不明显,当加5份左右的增塑剂时,机械强度反而最高,是所谓反增塑现象。一般认为,反增塑现象是加入少量增塑剂后,大分子链活动实力增大,使分子有序化产生微晶的效应C加少量的增塑剂的硬制品,其冲击强度反而比没有加时小,但加大到肯定剂量后,其冲击强度就随用量的增大而增大,满意普适规律了。此外,增加增塑剂,制品的耐热性和耐腐蚀性均有下降,每增加份增塑剂,马丁耐热下降23。因此,一般硬制品不加增塑剂或少加增塑剂.有时为r提高加工流淌性才加入儿份增塑剂C而软制品则须

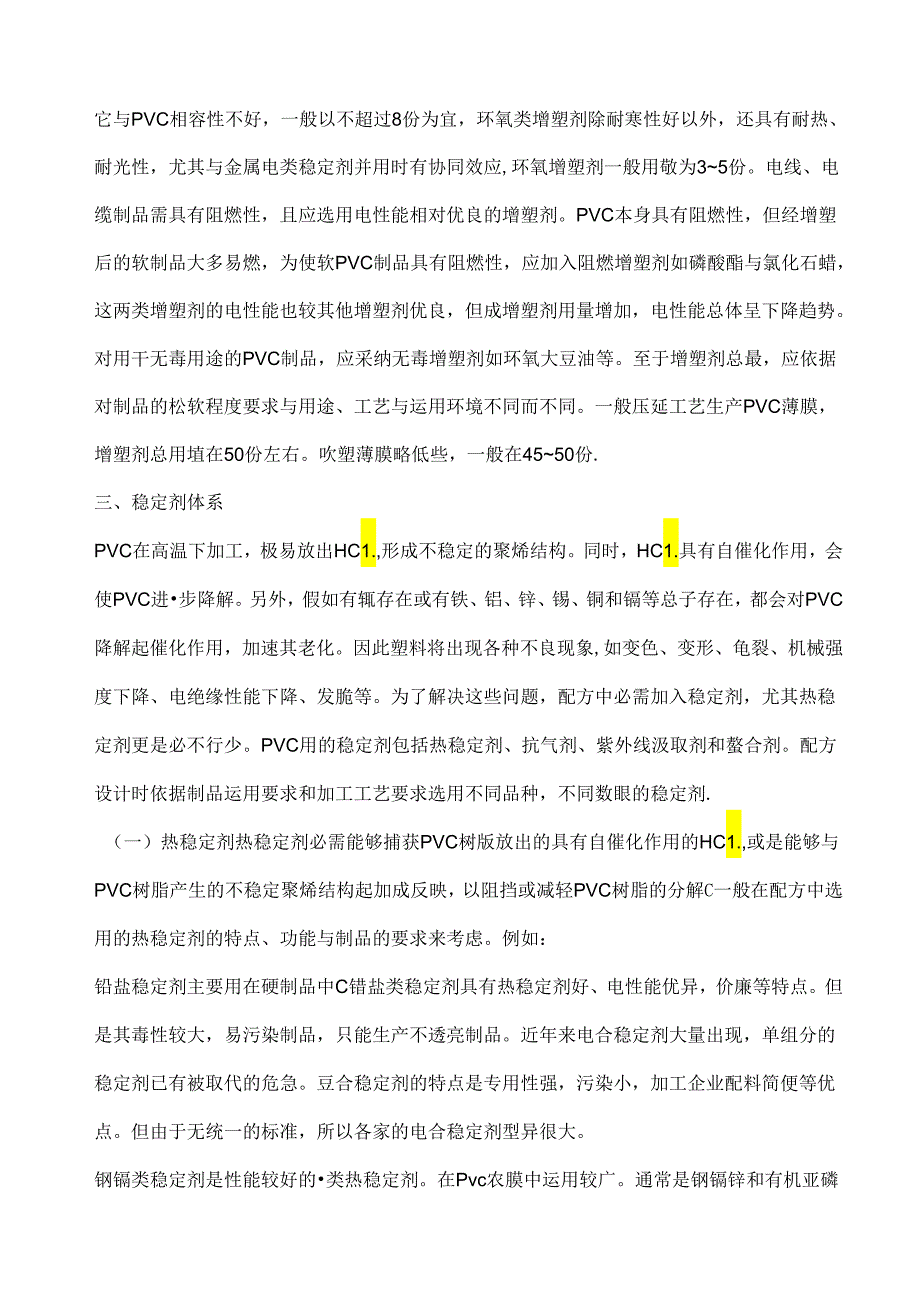

5、要加入大量的增塑剂,增塑剂量越大,制M就越松软。增塑剂的种类有邻苯二甲酸酯类、直链酯类、环氧类、磷酸酯类等,就其综合性能看,DOP是个较好的品种,可用于各种PVC制品配方中,直域师类如DoS属耐寒增塑剂,长用于农膜中,它与PVC相容性不好,一般以不超过8份为宜,环氧类增塑剂除耐寒性好以外,还具有耐热、耐光性,尤其与金属电类稳定剂并用时有协同效应,环氧增塑剂一般用敬为35份。电线、电缆制品需具有阻燃性,且应选用电性能相对优良的增塑剂。PVC本身具有阻燃性,但经增塑后的软制品大多易燃,为使软PVC制品具有阻燃性,应加入阻燃增塑剂如磷酸酯与氯化石蜡,这两类增塑剂的电性能也较其他增塑剂优良,但成增塑剂

6、用量增加,电性能总体呈下降趋势。对用干无毒用途的PVC制品,应采纳无毒增塑剂如环氧大豆油等。至于增塑剂总最,应依据对制品的松软程度要求与用途、工艺与运用环境不同而不同。一般压延工艺生产PVC薄膜,增塑剂总用埴在50份左右。吹塑薄膜略低些,一般在4550份.三、稳定剂体系PVC在高温下加工,极易放出HC1.,形成不稳定的聚烯结构。同时,HC1.具有自催化作用,会使PVC进步降解。另外,假如有辄存在或有铁、铝、锌、锡、铜和镉等总子存在,都会对PVC降解起催化作用,加速其老化。因此塑料将出现各种不良现象,如变色、变形、龟裂、机械强度下降、电绝缘性能下降、发脆等。为了解决这些问题,配方中必需加入稳定剂

7、,尤其热稳定剂更是必不行少。PVC用的稳定剂包括热稳定剂、抗气剂、紫外线汲取剂和螯合剂。配方设计时依据制品运用要求和加工工艺要求选用不同品种,不同数眼的稳定剂.(一)热稳定剂热稳定剂必需能够捕获PVC树版放出的具有自催化作用的HC1.,或是能够与PVC树脂产生的不稳定聚烯结构起加成反映,以阻挡或减轻PVC树脂的分解C一般在配方中选用的热稳定剂的特点、功能与制品的要求来考虑。例如:铅盐稳定剂主要用在硬制品中C错盐类稳定剂具有热稳定剂好、电性能优异,价廉等特点。但是其毒性较大,易污染制品,只能生产不透亮制品。近年来电合稳定剂大量出现,单组分的稳定剂已有被取代的危急。豆合稳定剂的特点是专用性强,污染

8、小,加工企业配料简便等优点。但由于无统一的标准,所以各家的电合稳定剂型异很大。钢镉类稳定剂是性能较好的类热稳定剂。在Pvc农膜中运用较广。通常是钢镉锌和有机亚磷酸酯与抗氧剂并用C钙锌类稳定剂可作为无毒稳定剂,用在食M包装与医疗器械、药品包装,但其稳定性相对教低,钙类稳定剂用量大时透亮度型,易喷霜C钙锌类稳定剂一般多用多元酹和抗气剂来提高其性能,最近已经国内已经有用于硬质管材的钙锌熨合稳定剂出现。深圳市森德利塑料助剂有限公司胜利开发出CZX系列无毒钙锌稳定剂,能够满意硬质管材与管件的生产,并在联塑等管材生产厂家批量运用。有机锡类热稳定剂性能较好,是用于PVC硬制品与透亮制品的较好品种,尤其辛基锡

9、几乎成为无毒包装制品不行缺少的稳定剂,但其价格较贵。环辄类稳定剂通常作为协助稳定剂.这类稳定剂与钢锦钙锌类稳定剂并用时能提高光与热的稳定性,其缺点是易渗出。作协助稳定剂的还有多元醉,有机亚磷酸质类能。近年来还出现稀土类稳定剂和水滑石系稳定剂,稀土类稳定剂主要特点是加工性能优良,而水滑石则是无毒稳定剂。(二)抗辆剂PVC制品在加工运用过程中,因受热、紫外线的作用发生氧化,其氧化降解与产生游离基有关。主抗依剂是链断裂终止剂或称游离基消退剂。其主要作用是与游底基结合,形成稳定的化合物,使连锁反应终止,PVC用主抗氧剂一般是双酚Ae还有协助抗气剂或过辄化氢分解剂,PVC协助抗领剂为亚磷酸三藻厮与亚磷酸

10、苯二异辛酯。主辅抗氧剂并用可发挥协同作用。(三)紫外线汲取剂在户外运用的PVC制品,因受到它敏感波长范围的紫外线照牌,PVC分子成激发态,或其化学键被破坏,引起游离基链式反应,促使PVC降解与老化。为r提高抗紫外线的实力,常加入紫外线汲取剂。PVC常用的紫外线汲取剂有三嗪-5、UV-9、UV-326TBS.BAD、OBS,三嗪-5效果地好,但因呈黄色使薄膜略带黄色,加入少最版普蓝可以改善。在PVC农膜中常用UV-9,一般用量0205份。属水杨酸类的TBS、BAD与OBS作用温柔,与抗算剂协作运用,会得到很好的耐老化效果。对于非透亮制品,一般通过添加遮光的金红石型钛白粉来改善耐候性,这时假如再添

11、加紫外线汲取剂,则须要很大用量,不非常合算。(四)赘合剂在PVC塑料稳定体系中,常加入的亚磷酸酯类不仅是协助抗氧剂,而且也起整合剂的作用。它能与促使PVC脱HC1.的有害金属离子生成金属络和物,常用的亚磷酸酯类有亚磷檄三苯酯、亚磷酸苯二异辛酯与亚磷酸二苯辛酯。在PVC农膜中,一般用量为05l份,单独用时初期易若色,热稳定性也不好,一般与金属电类并用四、涧滑剂涧滑剂的作用在于削减聚合物和设备之间的摩擦力,以与聚合物分子链之间的内摩擦C前者称为外润滑作用,后者称为内润滑作用。具有外润滑作用的如硅油、石蜡等,H方内涧滑作用的如单甘酯,硬脂醇与酶类等。至于金属皂类,则二者兼有。另外须要说明的是,内外润

12、滑的说法只是我们的一种习惯称谓,并没有明显的界限,有些润滑剂在不同的条件起不同的作用,如硬脂酸,在低温或少量的时候,能起内涧滑作用,但当温度上升或用盘增加时,它的外涧滑作用就渐渐占优势了,还有一个特例是硬脂酸钙,它单独运用时作外涧滑剂,但当它和硬铅与石蜡等并用时就成了促进塑化的内泄滑剂了。在硬质PVC塑料中,涧滑剂过量会导致强度降低,也影响工艺操作。对于注射制品会产生脱皮现象,尤其是在浇口旁边会产生剥层现象。对注射制品,硬瓶酸和石蜡总用最一般为0.5l份:挤出制品一般不超过1份。在软制品配方中,润滑剂用量太多,会起密并影响制品的强度与高频焊接和印刷性C而润滑剂太少则会粘根,对吹塑薄膜而言,润滑

13、剂太少会粘住口模,易使塑料在模内焦化。同时,为了改善吹膜的发粘现象,宜加入少量的内润滑剂单甘能。生产PVC软制品时,涧滑剂加入球一般小于1份C五、填充料在PVC中加入某些无机填料作为增量剂,以降低成本,同时提高某些物理机械性能(如硬度、热变形温度、尺寸稳定性与降低收缩率),增加电绝缘性和耐燃性。近年来,将无机填料纳米化,并将它运用到塑料中成为改性剂始终是探讨热点,并已经有了部分探讨成果如纳米碳酸钙增韧增加PVC,这其中要解决的重要问题就是如何将纳米产品匀称分散于塑料中。在硬质挤压成型过程中,PVe制品一般的填料为碳酸钙和硫酸钢。对注塑制拈,要求有较好的流淌性和韧性,一般宜用钛白粉和碳酸钙。硬质

14、制品的填料地在IO份以内对制拈的性能影响不大,近年来大家为了降低成本,用劲添加填料,这对制品的性能是不利的。在软制品方面,加入适量的填料,会使薄膜具有手感很好的弗性,光面干燥而不显光亮,并有耐热压性高和永久形变小等优点。在软制品配方常用到滑石粉、硫酸锁、碳酸钙、钛白粉与陶土等填料C其中滑石粉对透亮性影响较小。生产薄膜是,填料用量可达3份,多r影响性能。同时要留意填料细度,否则易形成他块,使塑料断裂。在i股附层级电缆中主要添加碳酸钙;绝缘级电缆附层中加入燃烧陶土,可以提高塑料耐热性和电绝缘性.此外,三氧化二睇也可作为填料加入软制品中,以提高制品耐燃性。特殊提出,目前普遍钙锌稳定剂对高填充的碳酸钙

15、会出现不同的颜色反应,主要为发红,这往往不是钙锌稳定剂稳定性不够,而应当是碳酸钙中某种杂质的影响,建议选材时,尽量选用白度好的,未加活性成分的超微细轻质碳酸钙粉作填料,则可以减轻不良反应。六、着色剂用于PVC塑料的着色剂主要是有机颜料和无机颜料.PVC塑料对颜料的要求较高,如耐加工时高温,不受HC1.影响,加工中无迁移,耐光等。常用的有:(一)红色主要是可溶性偶觎颜料、镉红无机颜料、氧化铁红颜料、/菁红等;(二)黄色主要有络黄、镉黄和荧光黄等;(三)兰色主要有敌菁蓝(四)绿色主要为欲普绿;(五)白色主要用钛白粉;(六)紫色主要是塑料紫R1.;(七)黑色主要是碳黑。另外,荧光增白剂用于增白,金粉

16、、银粉用干彩色印花,珠光粉使塑料具有珍宝般散光C七、发泡剂PVC用的发泡剂主要是ADC发泡剂和仙筑二异丁脂与无机发泡剂。另外,错盐和镉盐也有助发泡作用,可使AC发泡剂的分解温度降到150180C左右。发泡剂的用量依据发泡倍率而定。八、阻燃剂用于建材、电气、汽车、飞机的塑料,均要求有阻燃性。一般含卤素、梯、硼、磷、缴等化合物均有阻燃作用,可作阻燃剂。硬质PVC塑料由于含氯量高,本身具有阻燃性,对于PVe电缆、装饰墙壁与塑料帏布掺入阻燃剂,可增加其耐火焰性。常用氯化石蜡、三朝化二睇(2-5份)、磷酸酯等阻燃剂。磷酸酯类和含奴增塑剂也有阻燃性。PVC热稳定剂现状浅析技术2006-03-29热稳定剂在PVC加工过程中必需能够捕获PVC树脂放出的具有自催化作用的HC1.,或是能够与PVC树

展开阅读全文
相关资源
猜你喜欢
相关搜索

当前位置:首页 > 汽车/机械/制造 > 制造加工工艺

copyright@ 2008-2023 1wenmi网站版权所有

经营许可证编号:宁ICP备2022001189号-1

本站为文档C2C交易模式,即用户上传的文档直接被用户下载,本站只是中间服务平台,本站所有文档下载所得的收益归上传人(含作者)所有。第壹文秘仅提供信息存储空间,仅对用户上传内容的表现方式做保护处理,对上载内容本身不做任何修改或编辑。若文档所含内容侵犯了您的版权或隐私,请立即通知第壹文秘网,我们立即给予删除!
