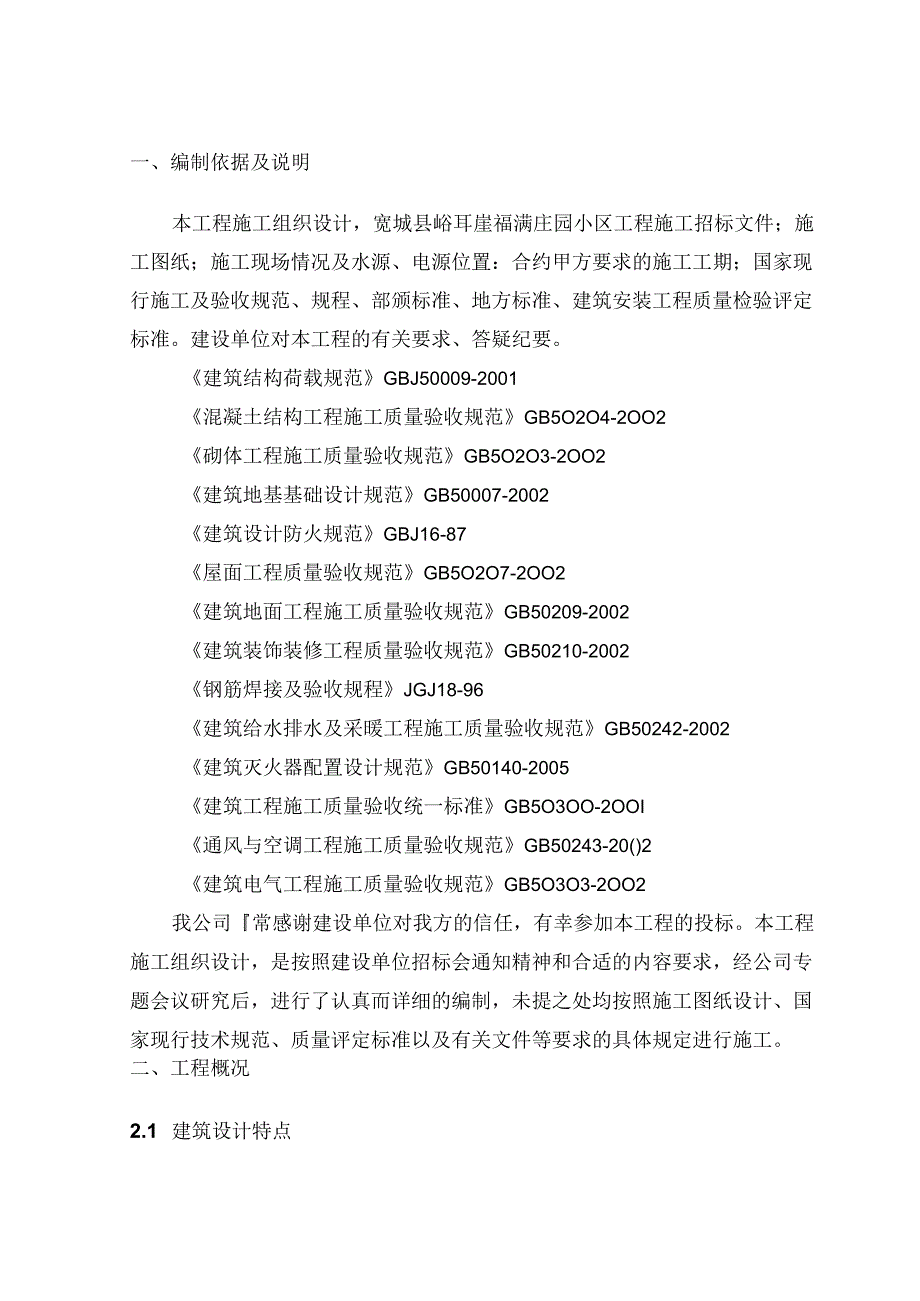

1、一、编制依据及说明本工程施工组织设计，宽城县峪耳崖福满庄园小区工程施工招标文件；施工图纸；施工现场情况及水源、电源位置：合约甲方要求的施工工期；国家现行施工及验收规范、规程、部颁标准、地方标准、建筑安装工程质量检验评定标准。建设单位对本工程的有关要求、答疑纪要。建筑结构荷载规范GBJ50009-2001混凝土结构工程施工质量验收规范GB5O2O4-2OO2砌体工程施工质量验收规范GB5O2O3-2OO2建筑地基基础设计规范GB50007-2002建筑设计防火规范GBJ16-87屋面工程质量验收规范GB5O2O7-2OO2建筑地面工程施工质量验收规范GB50209-2002建筑装饰装修工程质量验
2、收规范GB50210-2002钢筋焊接及验收规程JGJ18-96建筑给水排水及采暖工程施工质量验收规范GB50242-2002建筑灭火器配置设计规范GB50140-2005建筑工程施工质量验收统一标准GB5O3OO-2OOI通风与空调工程施工质量验收规范GB50243-20()2建筑电气工程施工质量验收规范GB5O3O3-2OO2我公司常感谢建设单位对我方的信任，有幸参加本工程的投标。本工程施工组织设计，是按照建设单位招标会通知精神和合适的内容要求，经公司专题会议研究后，进行了认真而详细的编制，未提之处均按照施工图纸设计、国家现行技术规范、质量评定标准以及有关文件等要求的具体规定进行施工。二、

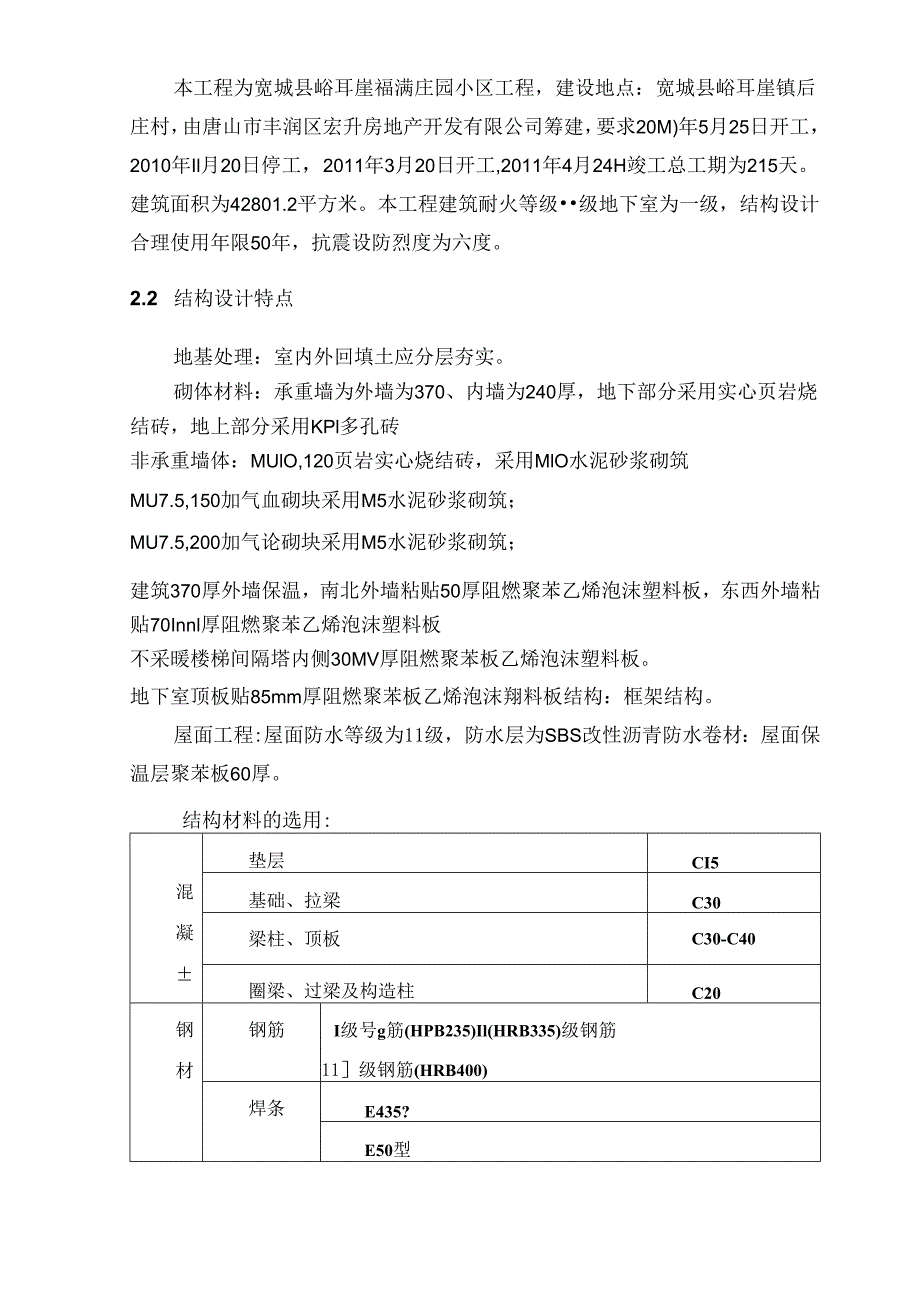

3、工程概况2.1 建筑设计特点本工程为宽城县峪耳崖福满庄园小区工程，建设地点：宽城县峪耳崖镇后庄村，由唐山市丰润区宏升房地产开发有限公司筹建，要求20M)年5月25日开工，2010年Il月20日停工，2011年3月20日开工,2011年4月24H竣工总工期为215天。建筑面积为42801.2平方米。本工程建筑耐火等级级地下室为一级，结构设计合理使用年限50年，抗震设防烈度为六度。2.2 结构设计特点地基处理：室内外回填土应分层夯实。砌体材料：承重墙为外墙为370、内墙为240厚，地下部分采用实心页岩烧结砖，地上部分采用KPl多孔砖非承重墙体：MUlO,120页岩实心烧结砖，采用MlO水泥砂浆砌筑
4、MU7.5,150加气血砌块采用M5水泥砂浆砌筑；MU7.5,200加气论砌块采用M5水泥砂浆砌筑；建筑370厚外墙保温，南北外墙粘贴50厚阻燃聚苯乙烯泡沫塑料板，东西外墙粘贴70Innl厚阻燃聚苯乙烯泡沫塑料板不采暖楼梯间隔塔内侧30MV厚阻燃聚苯板乙烯泡沫塑料板。地下室顶板贴85mm厚阻燃聚苯板乙烯泡沫翔料板结构：框架结构。屋面工程:屋面防水等级为11级，防水层为SBS改性沥青防水卷材：屋面保温层聚苯板60厚。结构材料的选用:混凝垫层CI5基础、拉梁C30梁柱、顶板C30-C40圈梁、过梁及构造柱C20钢材钢筋I级号g筋(HPB235)Il(HRB335)级钢筋11级钢筋(HRB400)焊

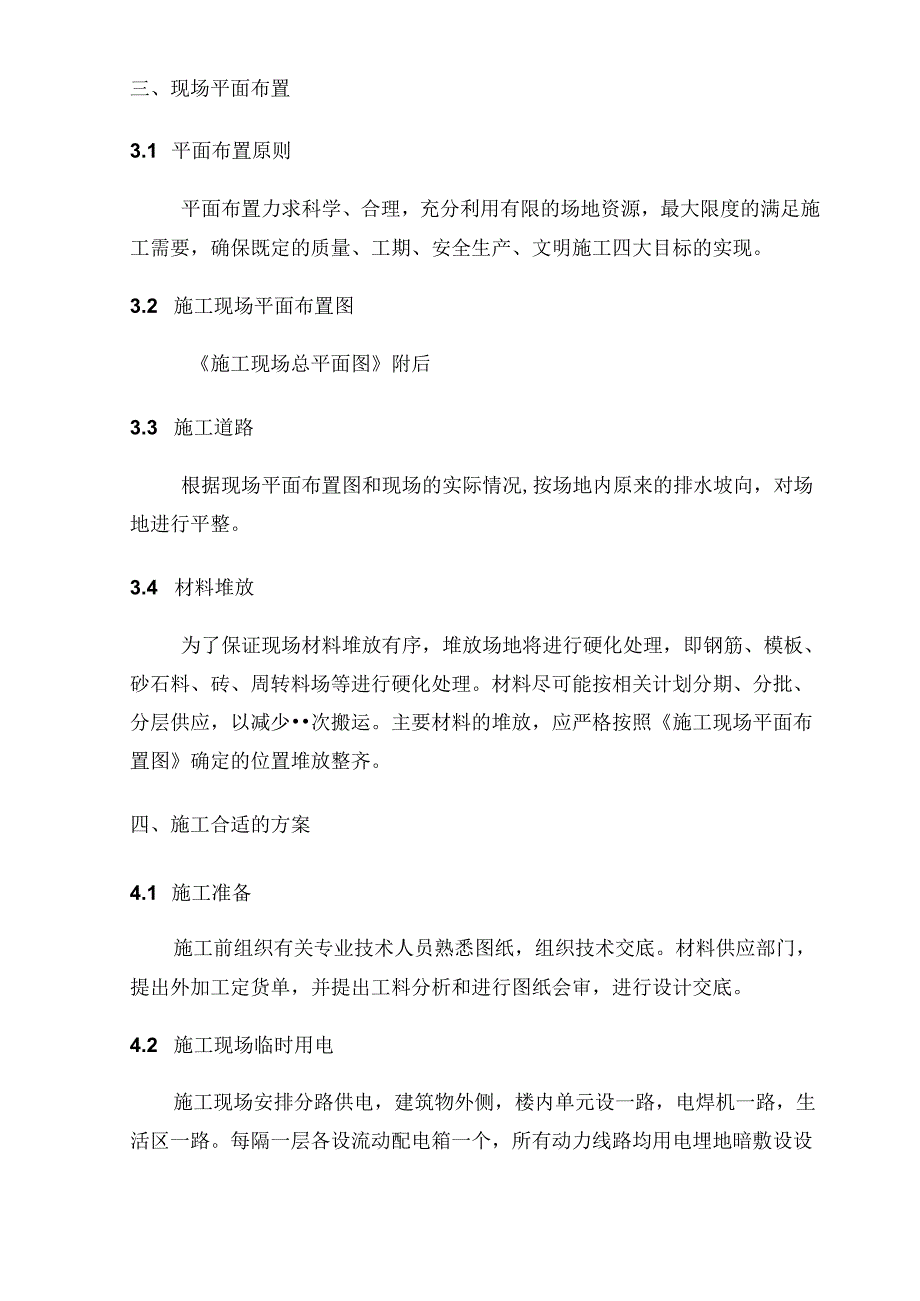

5、条E435?E50型三、现场平面布置3.1 平面布置原则平面布置力求科学、合理，充分利用有限的场地资源，最大限度的满足施工需要，确保既定的质量、工期、安全生产、文明施工四大目标的实现。3.2 施工现场平面布置图施工现场总平面图附后3.3 施工道路根据现场平面布置图和现场的实际情况,按场地内原来的排水坡向，对场地进行平整。3.4 材料堆放为了保证现场材料堆放有序，堆放场地将进行硬化处理，即钢筋、模板、砂石料、砖、周转料场等进行硬化处理。材料尽可能按相关计划分期、分批、分层供应，以减少次搬运。主要材料的堆放，应严格按照施工现场平面布置图确定的位置堆放整齐。四、施工合适的方案4.1 施工准备施工前组
6、织有关专业技术人员熟悉图纸，组织技术交底。材料供应部门，提出外加工定货单，并提出工料分析和进行图纸会审，进行设计交底。4.2 施工现场临时用电施工现场安排分路供电，建筑物外侧，楼内单元设一路，电焊机一路，生活区一路。每隔一层各设流动配电箱一个，所有动力线路均用电埋地暗敷设设置引入，分别设配电箱控制。夜间照明采用碘铝灯。4.3 施工现场临时用水现场有0200mm市政上水干管，从预留接口接出65施工干线，可满足施工与消防用水。供水：水源从建设单位上水管中接出，现场采用665的供水管径,经（水表）供入施工现场管网，管网布置沿现场用水点布置支管，埋入地下90Cm深：各施工段用胶管接用，考虑到季节性供水
7、短缺和周围的环境卫生，备蓄水（暗）池供施工用水。排水：施工现场场地狭窄，为了充分利用现场现有的使用面积，现场所有排水沟均为暗沟，排入建设单位指定的卜水管道；为保证现场清洁Tl生，做到文明工，在搅拌站旁挖一个沉淀（暗）池，将沉淀后的水用泵抽到排水沟中。4.4 施工测量本工程施工测量要求比较高，为了确保工程质量达到标准，为此，本工程特设施工测量专业小组，整个工程由开始的坐标、标高、各层的轴线测量，均由测量专业小组负责。为测量小组配备经纬仪一台，水准仪二台。仪器使用前，应经检测。在施工过程中，根据楼面标高，立好皮数杆，按皮数杆控制线砌砖。当砌完一步架高而未搭设脚手架前，开始作+50的找平测量。用水准
8、仪找平，操作程序如下：1）安水准仪2）确定楼（地）面一个+50厘米点，在楼板上应按设计要求加上楼面层设计厚度。3）根据以定的+50点，用水准确定塔尺的读数。注意塔尺底部要与+50点对平。4）塔尺的读数或标记，用水准仪测出每间屋内转角处的+50点。5卜根据塔尺的读数或标记，在每层确定固定轴线的部位，引测到外墙上作好标记，记上标高，用来挖掘层高和总高。6）用墨线连接所有的+50点，于是本层的+50厘米水平线就测量完了。轴线控制基础工程放线：根据永久性坐标桩，投测基槽挖土和碎垫层面，控制轴线。标高控制：基础施工阶段在基坑内设备固定标高控制点，以控制基础各施工过程标高。主体施工时，每一层楼面标高要引出
9、，用50m钢卷尺15m拉力器，从楼固定标高标准点到各楼层暗柱钢筋上，均设水准控制点。拆模一模板修。2）机械设备的配备：本工程碎采用商品混凝土及现场搅拌少量混凝土。碎搅拌前,应按配合比调整磅秤，由专职上料操作人员控制磅秤。在浇灌碎前，对模板内的杂物和钢筋上的油污等清理干净，将模板的孔洞和缝隙堵严，并将模板浇水湿润，但不得有积水，当浇筑高度超过3m时，应将诊通过制作好的串筒投入。不得随意投入而造成混凝土离析。施工前的检查工作：模板、支架要牢固性，几何尺寸、轴线要准确，设备安装管线要预埋完备；钢筋垫块、铁马凳要安放牢固；搭设的马道必须牢固，不能将架板放在钢筋上。3）质量要求：凡进入现场的原材料，水泥
10、应检查出厂证明书，并按规定进行安定性和强度试验，贮藏期三个月以上的水泥重新核定其标号，砂石材料应符合相应的规范要求，进场水泥必要时应重新试验鉴定，做含泥量和压碎试验。4）混凝土浇筑合适的方案：为了切实做好混凝土工程的施工，特拟定混凝土浇灌合适的方案如下：根据本工程混凝土工作量，相关计划在楼中部配备混凝土搅拌机，该搅拌机平均搅拌能力为：68立方米/小时。结构层混凝土、侦制构件板的垂直运输依赤.座塔吊完成，后期室内外装饰工程，主要依靠三部快速提升架负责运输，同时承担阶段的垂直运输任务。相关项目经理部生产负责人在混凝土浇灌的施工准备及施工过程中,对钢筋碎柱基础、地梁、主体梁、部分板、柱匀以其浇筑速度
11、4.8立方米/小时进行工作安排，并及时掌握施工准确及施工进度的进展情况，提前作出劳动力和工具的调整安排。为r保证浇灌的碎不在：次浇灌前凝结，而产生较多的施工缝，本合适的方案根据分部工程碎工作量及灌筑强度，特对其每次浇筑铺设长度做出如下规定：基础：自一方向一次浇筑完成。梁板浇灌方向同上，每次浇筑宽度不大于1500mm,S形推进,一次连续作业完成，不留施工缝。构造柱浇灌时，用脚手架钢管制作操作平台要牢固、平稳。梁、板浇筑时，用脚下钢管大于20的钢筋制作成简易马凳，跨越钢筋，同时铺设操作台和人行通道。以防止在操作过程中将已成形的钢筋网破坏。5）注意事项：混凝土在浇筑前，耍严格执行混凝土浇滩令制度，严
12、格控制混凝土的标号，由专人负责监督检查，发现问题及时纠正。混凝土所使用的材料应计量准确，按配合比严格配料，充分搅拌均匀后方可出料。梁、板、柱采用插入式震动棒震捣，混凝土浇筑的自由下高度不得超过3米，结构超高时应设斜槽下料：板表面采用平板振动器震捣。混凝土厚度为1.25倍震动棒长度分层进行，梁板同时浇筑，垂直构件连续浇筑，并避免触及模板跑位，震捣中不得漏震、欠震、少震、超震。混凝土施工缝按楼层设置，垂直方向不得设置施工健，施工缝处理方法参照有关规定进行。混凝土浇筑成型后，现场应根据其气候情况进行洒水养护，已浇筑的碎应覆盖和浇水养护，不得少于七昼夜，防止混凝土出现裂缝。5.2钢筋工程1）钢筋的质量
