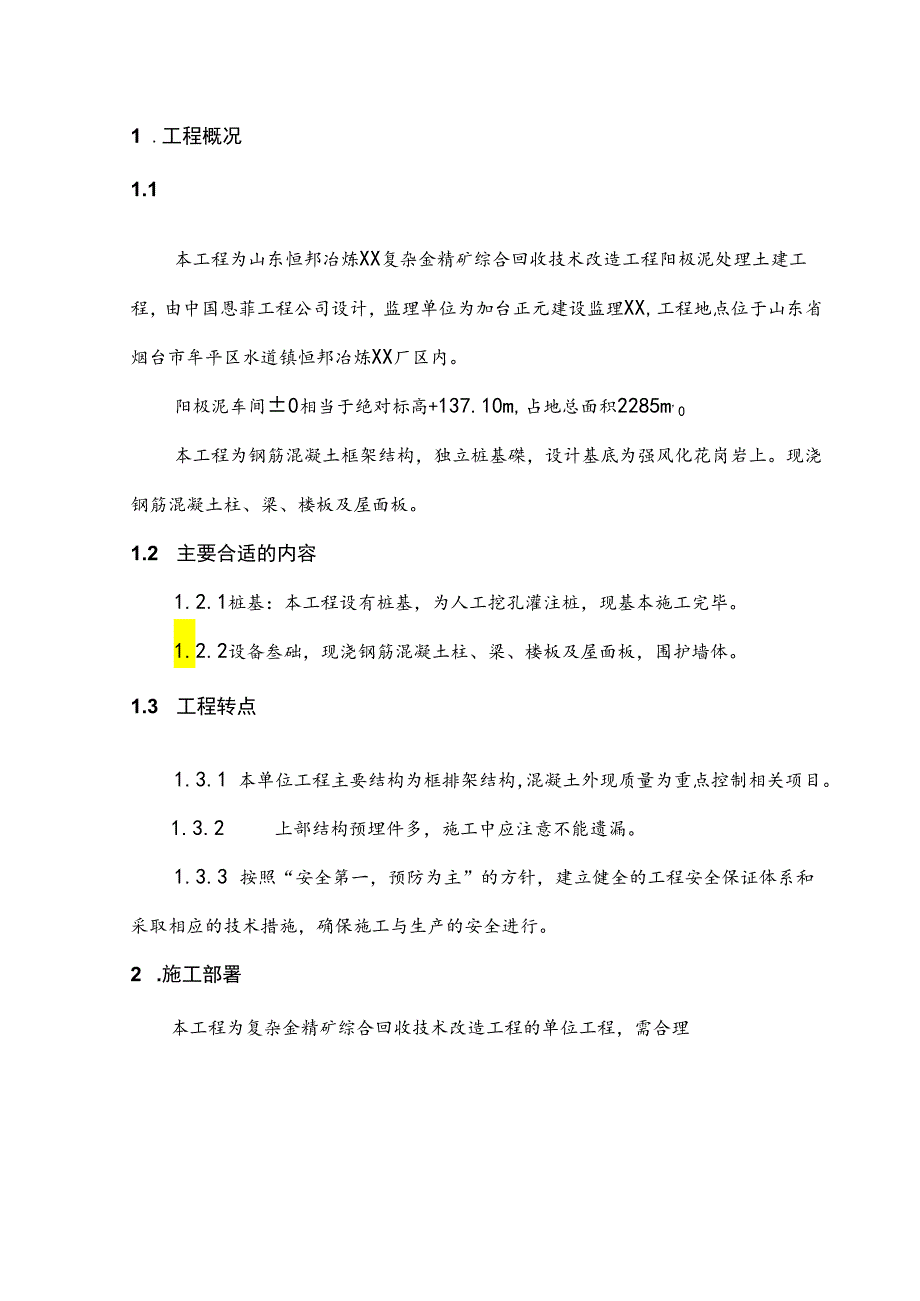

1、1 .工程概况1.1本工程为山东恒邦冶炼XX复杂金精矿综合回收技术改造工程阳极泥处理土建工程，由中国恩菲工程公司设计，监理单位为加台正元建设监理XX,工程地点位于山东省烟台市牟平区水道镇恒邦冶炼XX厂区内。阳极泥车间0相当于绝对标高+137.10m,占地总面积2285m,0本工程为钢筋混凝土框架结构，独立桩基磔，设计基底为强风化花岗岩上。现浇钢筋混凝土柱、梁、楼板及屋面板。1.2 主要合适的内容1.2.1桩基：本工程设有桩基，为人工挖孔灌注桩，现基本施工完毕。1.2.2设备叁础，现浇钢筋混凝土柱、梁、楼板及屋面板，围护墙体。1.3 工程转点1.3.1 本单位工程主要结构为框排架结构，混凝土外现

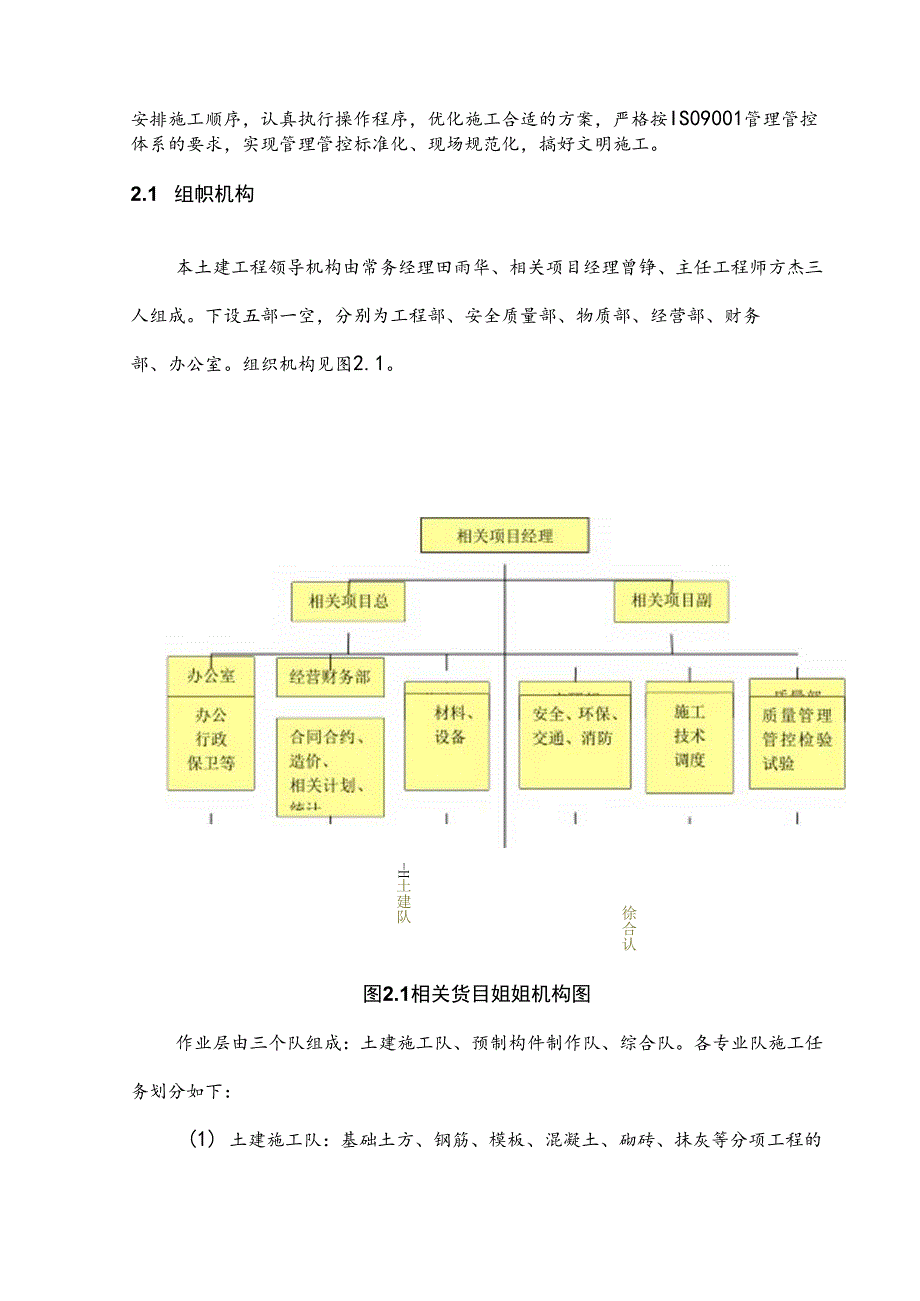

2、质量为重点控制相关项目。1.3.2 上部结构预埋件多，施工中应注意不能遗漏。1.3.3 按照“安全第一，预防为主”的方针，建立健全的工程安全保证体系和采取相应的技术措施，确保施工与生产的安全进行。2 .施工部署本工程为复杂金精矿综合回收技术改造工程的单位工程，需合理安排施工顺序，认真执行操作程序，优化施工合适的方案，严格按IS09001管理管控体系的要求，实现管理管控标准化、现场规范化，搞好文明施工。2.1 组帜机构本土建工程领导机构由常务经理田雨华、相关项目经理曾铮、主任工程师方杰三人组成。下设五部一空，分别为工程部、安全质量部、物质部、经营部、财务部、办公室。组织机构见图2.1。-H土建队

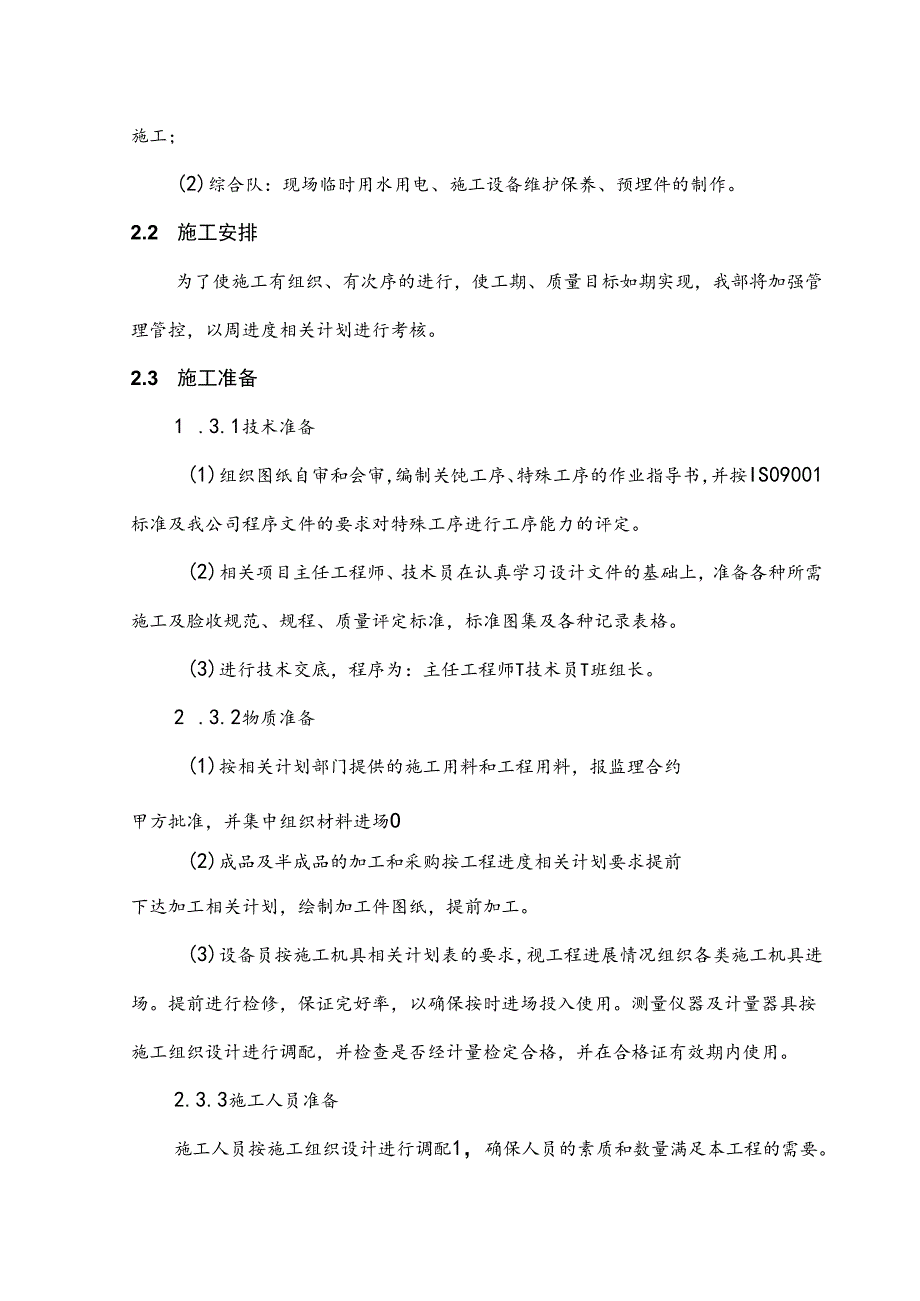

3、徐合认图2.1相关货目姐姐机构图作业层由三个队组成：土建施工队、预制构件制作队、综合队。各专业队施工任务划分如下：(1) 土建施工队：基础土方、钢筋、模板、混凝土、砌砖、抹灰等分项工程的施工；(2)综合队：现场临时用水用电、施工设备维护保养、预埋件的制作。2.2 施工安排为了使施工有组织、有次序的进行，使工期、质量目标如期实现，我部将加强管理管控，以周进度相关计划进行考核。2.3 施工准备1 .3.1技术准备(1)组织图纸自审和会审，编制关饨工序、特殊工序的作业指导书，并按IS09001标准及我公司程序文件的要求对特殊工序进行工序能力的评定。(2)相关项目主任工程师、技术员在认真学习设计文件的
4、基础上，准备各种所需施工及脸收规范、规程、质量评定标准，标准图集及各种记录表格。(3)进行技术交底，程序为：主任工程师T技术员T班组长。2 .3.2物质准备(1)按相关计划部门提供的施工用料和工程用料，报监理合约甲方批准，并集中组织材料进场O(2)成品及半成品的加工和采购按工程进度相关计划要求提前下达加工相关计划，绘制加工件图纸，提前加工。(3)设备员按施工机具相关计划表的要求，视工程进展情况组织各类施工机具进场。提前进行检修，保证完好率，以确保按时进场投入使用。测量仪器及计量器具按施工组织设计进行调配，并检查是否经计量检定合格，并在合格证有效期内使用。2.3.3施工人员准备施工人员按施工组织
5、设计进行调配1，确保人员的素质和数量满足本工程的需要。对劳务人员坚持先培训，后上旬”原则和持证上岗制度。配备的技术工人全部持有国家颁发的职业资格证书，其中中、高级工在80$以上；配备的电工、电理工、架子工、起重工和司机等特殊工种全部持有相关的操作证并持证上由。2.3.4施工现场准备对施工现场进行详细测绘，对生产、生活临时设施进行规划、设计，绘制厂内施工总平面图报合约甲方审批后施工，并尽快完善生产、生活临时设施。2.4劳动力、机就配备相关计划2.4. 1劳动力相关计划配备表劳动力需求相关计划衰序号工种名称人教备注1木工20配模、支模、拆模2钢筋工10钢筋制作、绑扎3混凝土工4混凝土浇灌、养护4泥
6、工20砌筑、抹灰5架子工10脚手架搭设、拆除6电工1生产、生活用电维护7钾工1钢构件制安8焊工2钢构件、预埋件算接9起重工1起重作业10油漆工1涂料、油漆及防腐作业11机操工2操作机械设备12普工10配合土方开挖、回填、搬运合计822.4.2设备、机具犯备相关计划设备机具包量相关计划衰颔定序号机械或设备名称规格型号单位数量额定功率(kw)生产能力1全站仪SET22DII台12经纬仪ET-02台23水准仪DSZ3台24反铲挖掘机Pc220台21705自卸汽车K256B柄22028吨6装载机Z1.40柄1127铲斗容量2m3序号机械或设备名称规格型号单位数量额定功率(kw)生产能力7振动打夯机HC
7、-70台23冲击力8KN8混凝土插入式振动器ZN50根28.59平板式振动器ZF15台11.510钢筋切断机GJ5-40台15.511钢筋弯曲机GJ7-40台12.812型材切割机CG1.130台11.513钢筋调直机TQ4-14台1514木工机械JN151台11015交流电焊机BX-500台27.516直流电焊机ZX-1000台21217汽车式起重机QY25彷225t18电钻012杞23.施工总平面布置3.1 施工总平面布五原则3.1.1 严格按照业主的规划用地进行渔工总平面布置，施工总平面应布宽科学、规范、合理，尽量减少施工用地。1.1.1 2施工场地布量应禁凑合理，符合施工作业流程，成少
8、各专业和工种之间的相互干扰，临建设施的布置不妨碍工程的施工。1.1.2 1.3各类临建设施应满足防火、环境保护、安全文明施工的要求。1.1.4 施工总平面布置以方便生产、生活、经济、实用，有利于安全、环境保护和文明施工为原则。总平面布近要做到分区明确，规划合理，便于管理管控。1.1.5 确保现场排水畅通、文明整洁和交通疏导，机械及力能布置充分考虑负荷能力，确定合理的工作危围，保证机械及力能的有效合理利用。3.2 生产生活大描设施3. 2.1生产大临根据本工程情况，在施工现场布置钢筋车间、钢筋堆场、木工车间，材料堆场：具体位置见施工总平面布近图。其中钢筋车加工间及木工加工车间铺碳30Omm厚的石
9、屑，再用100E厚的C15混凝土进行硬化处理。4. 2.2生活大临设施主要布置在现场生活区。3.3 力能供应4.3.1施工临时用水临时用水从业主指定位置接出一根DN70供水管，供水管道埋地敷设。临时用水按表计量。加强施工用水管理管控，现场严禁有流水、漏水、滴水现象。3.3.2施工临时用电施工临时用电主要是施工机械用电及生产照明用电，临时用电从办公生活区配电室接出，临时用电境采用立杆架空设置。用电量按表计量，现场用电严格遵守施工现场临时用电安全技术规范JGJ46-2005,保证用电安全。3. 3.3施工Jfl气施工用氧气、乙块采取外购瓶装气、分散供气方式，现场设先供应站，用存放气瓶以便于施工周转
10、用，压缩空气自备空压机解决。3.4 混凝土供应混凝土采用商品校泵送浇筑。3.5 施工现场安全保卫为保证安全生产和文明施工的需要，施工现场外围采用脚手架防护网予以围护，施工现场及生活区设值班室及消防设施，保安人员日夜值班，确保施工现场设备、材料安全，防止火灾，保证施工顺利进行。3.6 施工总平面管理管控及施工总平面布置图3.6.1根据工程实际情况合理布置，并严格按业主指定的区域规划布量生产、生活临时设施。平面布置报业主批准后方能实施。3.6.2平面规划管理管控由工程部负责，安环部配合检查、监督、整改。生产、生活临时设施的搭建及使用必须符合安全、防火、环保和现场文明的要求。3.6.3施工现场分区管
11、理管控，责任到人，保证现场道路畅通、物料整齐、标识明显、清洁卫生。水电按要求敷设，严禁乱接乱搭或随意排放污水。3. 6.4现场材料运输和堆放统一规划，尽量避免不必要的二次倒运。施工平面布比见附图一。4 .施工进度相关计划在保证施工质量的前提下，实行快速流水作业，争取加快施工进度，这是做好本工程施工进度相关计划的指导思想。编制控制性进度相关计划。根据我公司施工同类工程的经脸及业主方下达的进度相关计划，编制控制性进度相关计划，必须严格控制各项进度相关计划的实施，加强检查、及时调整。在施工顺序上考虑先地下后地上；先工期长相关项目后工期短相关项目，对施工顺序的安排进行优化，以便提高工效。施工进度相关计
12、划见附图二。附图二阳极泥处理施工进度相关计划度工作合适的内容2008年5月2008年6月2008年7月2008年8月51015202531510152025305101520253151015202531基础工程第一层主体工程第二层主题工程墙体砌筑编号.时间；2021年X月X日书山有路勤为径，学海无涯苦作舟页码：第M页共59页5 .主委施工*序及施工方法5.1 施工顺序本工程施工顺序本着先地下，后地上的原则进行施工：测量放线基坑开挖T基础承台施工T主体结构柱、梁、板T围护砖墙砌筑门窗安装装饰装修。5.2 测量放畿5. 2.1总则(1)本工程主体为框架结构，内部设备基础较多。结构轴线和高程的控制
13、是测量工作的重点。(2)厂区施工测量控制坐标网点资料由招标人或监理单位书面提供并现场办理交接手续。根据书面资料对其进行全面复核，据此进行施工测量放线和建构筑物定位的依据，并应仔细保护。(3)为确保测量精度，配备先进的测量仪器。(4)布设足够的控制点并精心做好标志，加强三角网点、水准网点和自己布设的控制点的保护和检查。6. 2.2测量人员安排选用1名具有相应资质，且经脸丰富的测量工程师负贲本工程的测量控制，其他配合人员临时抽调有测量经验的技术人员。7. 2.3测量仪器的配备和检定配备全站仪、经纬仪、水准仪等测量仪器进行测量定位放线。所有仪器和钢尺在使用前必须送具有相应资质的计量检测单位缰号:枣定检脸，合格后方可使用，并加强使用过程中的维护、保养。8. 2.4测量合适的方案的编制在工程开工之前，测量工程师根据设计要求，熟恚和核对设计图中的各部位尺寸关系，招标人提供的厂区座标控制点和高程控制点，编制切实可靠的测量放线合适的方案，制订各细部的放样方法并准备好放样数据。9. 2.5控制网的建立建立矩形控制网：按建筑物、构筑物的特点布设成矩形控制网，根据厂区控制网进行定位、定向和计算。
