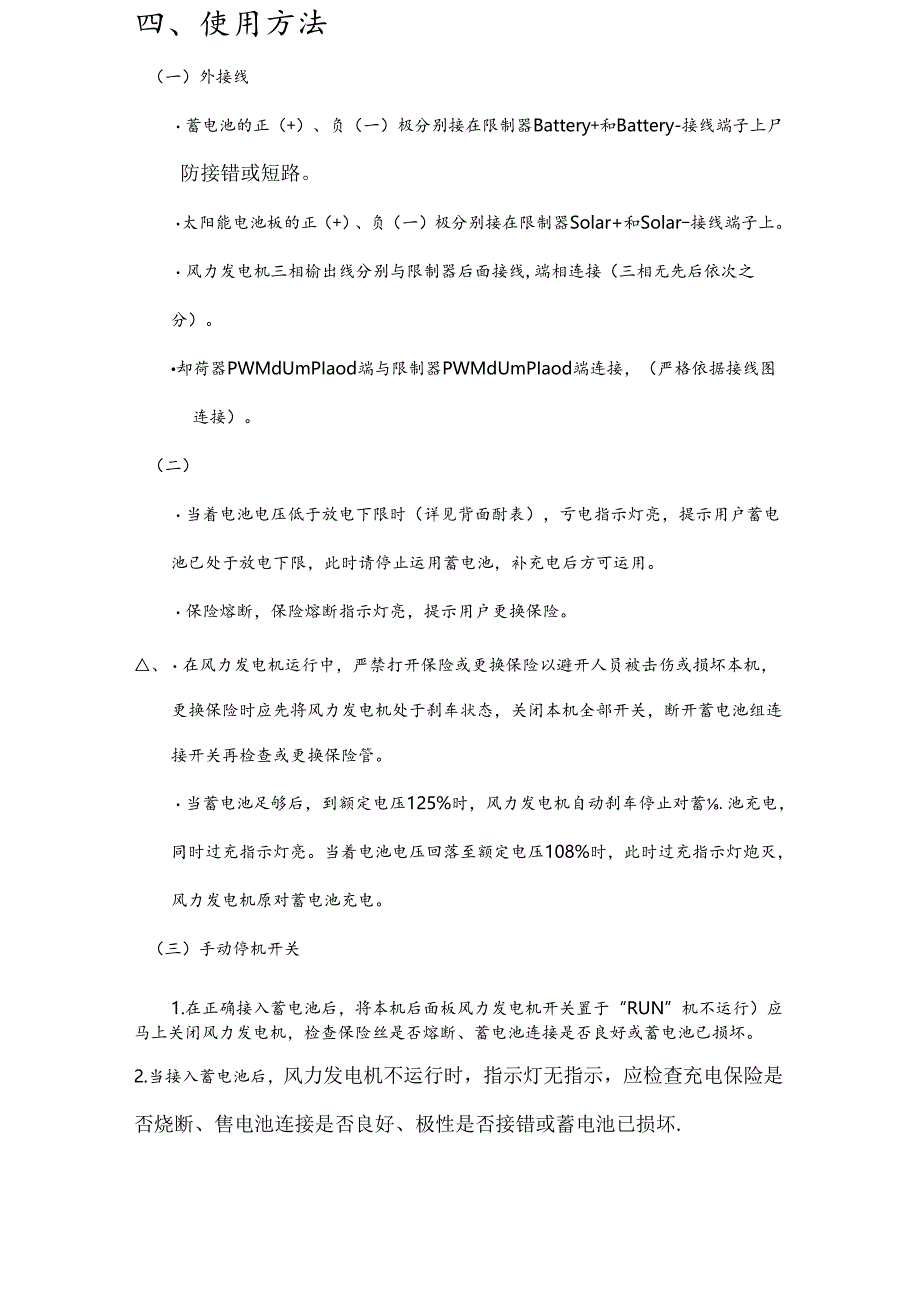

1、四、使用方法（一）外接线蓄电池的正（+）、负（一）极分别接在限制器Battery+和Battery-接线端子上尸防接错或短路。太阳能电池板的正（+）、负（一）极分别接在限制器Solar+和Solar-接线端子上。风力发电机三相榆出线分别与限制器后面接线,端相连接（三相无先后依次之分）。却荷器PWMdUmPIaod端与限制器PWMdUmPIaod端连接，（严格依据接线图连接）。（二）当着电池电压低于放电下限时（详见背面酎表），亏电指示灯亮，提示用户蓄电池已处于放电下限，此时请停止运用蓄电池，补充电后方可运用。保险熔断，保险熔断指示灯亮，提示用户更换保险。、在风力发电机运行中，严禁打开保险或更换保
2、险以避开人员被击伤或损坏本机，更换保险时应先将风力发电机处于刹车状态，关闭本机全部开关，断开蓄电池组连接开关再检查或更换保险管。当蓄电池足够后，到额定电压125%时，风力发电机自动刹车停止对蓄.池充电，同时过充指示灯亮。当着电池电压回落至额定电压108%时，此时过充指示灯炮灭，风力发电机原对蓄电池充电。（三）手动停机开关1.在正确接入蓄电池后，将本机后面板风力发电机开关置于“RUN”机不运行）应马上关闭风力发电机，检查保险丝是否熔断、蓄电池连接是否良好或蓄电池已损坏。2.当接入蓄电池后，风力发电机不运行时，指示灯无指示，应检查充电保险是否烧断、售电池连接是否良好、极性是否接错或蓄电池已损坏.七

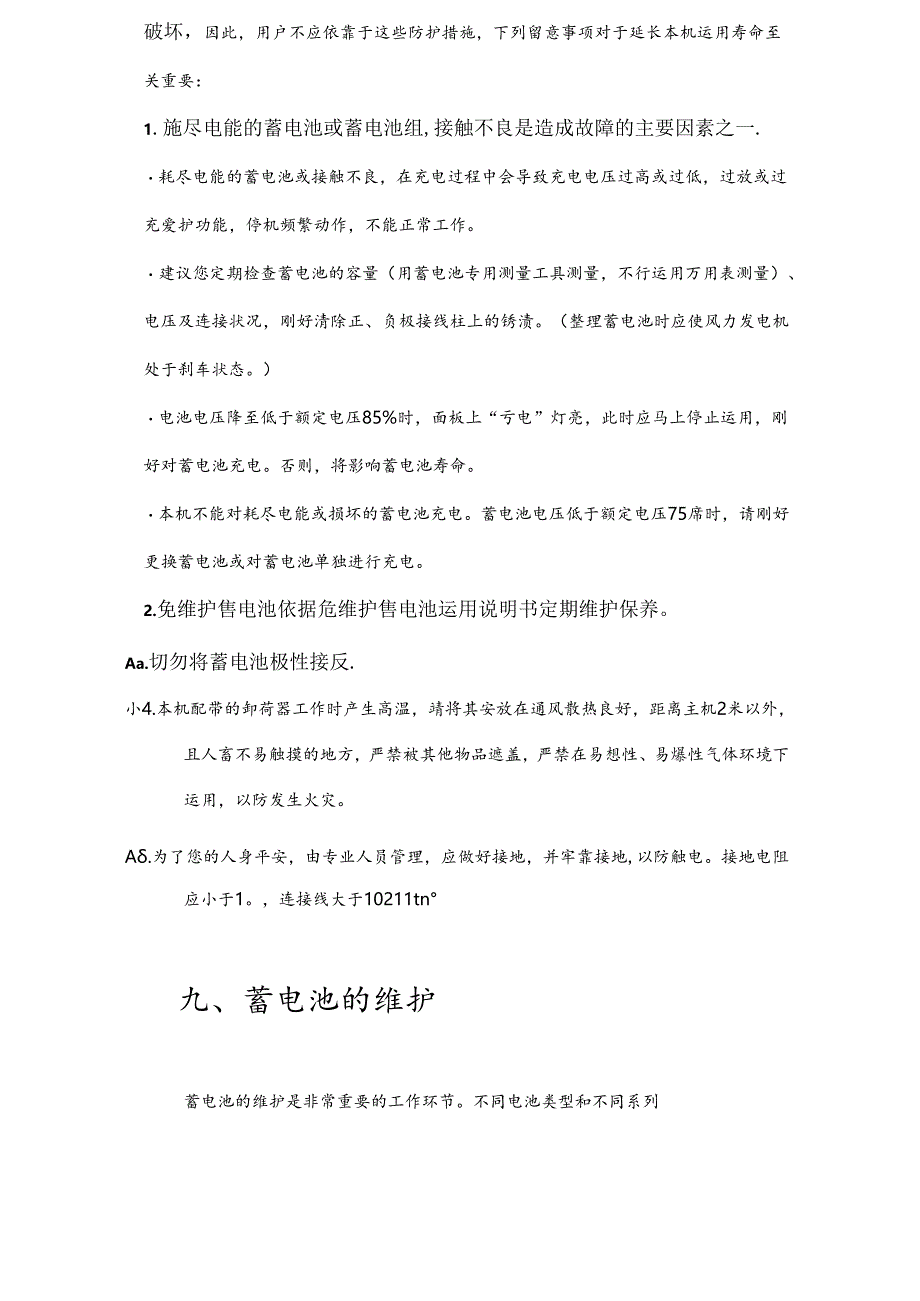

3、、产品尺寸图OMDj,WMWIM)IVRBlNECOrrRO1.SYSTEM前面00(420*380)破坏，因此，用户不应依靠于这些防护措施，下列留意事项对于延长本机运用寿命至关重要：1.施尽电能的蓄电池或蓄电池组,接触不良是造成故障的主要因素之一.耗尽电能的蓄电池或接触不良，在充电过程中会导致充电电压过高或过低，过放或过充爱护功能，停机频繁动作，不能正常工作。建议您定期检查蓄电池的容量（用蓄电池专用测量工具测量，不行运用万用表测量）、电压及连接状况，刚好清除正、负极接线柱上的锈渍。（整理蓄电池时应使风力发电机处于刹车状态。）电池电压降至低于额定电压85%时，面板上“亏电”灯亮，此时应马上停止
4、运用，刚好对蓄电池充电。否则，将影响蓄电池寿命。本机不能对耗尽电能或损坏的蓄电池充电。蓄电池电压低于额定电压75席时，请刚好更换蓄电池或对蓄电池单独进行充电。2.免维护售电池依据危维护售电池运用说明书定期维护保养。Aa.切勿将蓄电池极性接反.小4.本机配带的卸荷器工作时产生高温，靖将其安放在通风散热良好，距离主机2米以外，且人畜不易触摸的地方，严禁被其他物品遮盖，严禁在易想性、易爆性气体环境下运用，以防发生火灾。A.为了您的人身平安，由专业人员管理，应做好接地，并牢靠接地,以防触电。接地电阻应小于1。，连接线大于10211tn九、蓄电池的维护蓄电池的维护是非常重要的工作环节。不同电池类型和不同
5、系列控飘桑改TlhHD-1保”电B十一、接线图PWMoffgridcontrollerPWM离网控制器oJO-1.SO太阳能OlJ池CZO!1.Bat蓄OOOOOO.lJ1.-WindPWMDuap1.oadGND风力发电机PWM卸荷接地Unloader卸荷器OOO-GNDpmI)IMnP1.oad接地PwM卸荷SH=Iczp风力发电机额定功率（W）2000W太阳能电池板功率（W）2.4KW蓄电池48V工作方式连续功能充电、限制工作环境温度-10-40oC湿度80%PWM卸荷电压（V）58V风力发电机刹车动作电压（V）60Vl风力发电机复原充电动作电压（V）55V1太阳能停止充电电压（V）60
6、Vl太阳能复原充电电压（V）12mm2自各PWM卸荷连接线（mm?）10mm2PWM保险（八）50A警告：运用本机时，产禁拆除卸荷片.卸荷器尸格依据接线图连按，否则风力发电机失控导致4M坏.并因电压过高损坏限制器！人、保管及售后服务本设得自售出之日起保修期1年，超过保脩期，或运输、运用不当及人为造成的损坏，或自然灾难等不行批力造成的畏坏，均不在保脩之列.声明，本公司保留产品变更权利，产品更新版不另行通知.五、塔架塔架高度：可依据客户的要求定做安装:通过运用液压系统完成塔架的升降，无需运用吊车1）可以依据客户的需求定做3）2年之内出现问题需可退货（不遭人为请况下）液压塔架全布与风机安装法兰液压塔
7、架第：.节与第四节液压塔架其次节与液压起重机地锚包装12条1.5米地锚高效光伏坦件单晶硅太阳能电池板弁数RO-20W额定功率Pm：2000W/天功率误差I5%规格通用边框，可打开的接线盒，接线端子质鉴定弁数湿度循环测试：-50CTO+85-C湿热测试：85%相对湿度正、负背面静态负歪测试(例如：风)：2100帕(50J)Sf)正面负重测试(例如：雪)：5100帕(113psf)冰窗冲击测试：25MMC(IinCh)at23ms(52wph)电性能参数峰值功率Pm：最佳工作电压Vmp:最佳工作电流Imp：开路电压Voc:短路电流Isc:短路电流温度系数:开路电压温度系数：址大功率温度系数：最大系
8、统电压：400WDC36-42V9A40.2V12A(0.0650.015)%/C-(H010)mvC-(0.50.05)%/CIOCOV本高性能风光互补限制器专为高端的小型风光互补系统设计，特殊适合于风光互补路灯系统和风光互补监控系统。本限制器能同时限制风力发电机和太阳能电池对蓄电池进行平安高效的充电（I本限制器采纳PWM方式限制风机和太阳能电池对蓄电池进行限流限压充电，即在蓄电池电量较低时，采纳限流充电。也就是当风机充电电流小于限流点时.，风机的能量全部给蓄电池充电。当风机电流大于限流点时，以限流点的电流给蓄电池充电，多余的能量通过PWM方式卸载。在蓄电池电量较高时，采纳限压充电。也就是当
9、蓄电池电压低于限压点时，风机和太阳能的能量全部给蓄电池充电。当蓄电池电压达到限压点时.，风机和太阳能会以限压点对蓄电池充电，多余的能量通过PWM方式卸载。本限制器采纳了专为风光互补系统设计的液晶模块，可以显示蓄电池电压、风机电压、光电池电压、风机功率、光电池功率、风机电流、光电池电流、白天或夜晚指示、蓄电池电量状态等。通过液晶上的四个按键，可以阅读显示内容和雀看相关参数。另外，本限制器具有完善的爱护功能，包括：太阳能电池防反冲、太阳能电池防反接、蓄电池过充电、蓄电池过放电、蓄电池防反接、防雷、风机限流、风机Fl动刹车和手动刹车。本限制器设计采纳智能化、模块化，结构简洁、功能强大，全部选用工业级
10、的优质元器件和严格的生产工艺制造，从而适合于低温等相对恶劣的工作环境并具有牢靠的性能和运用寿命。本高性能风光互补限制器专为高端的小型风光互补系统设计，特殊适合于风光互补路灯系统和风光互补监控系统。木限制器能同时限制风力发电机和太阳能电池对蓄电池进行平安高效的充电。本限制器采纳PWM方式限制风机和太阳能电池对蓄电池进行限流限压充电，即在蓄电池电量较低时，采纳限流充电。也就是当风机充电电流小于限流点时，风机的能量全部给蓄电池充电。当风机电流大于限流点时，以限流点的电流给蓄电池充电，多余的能量通过PWM方式卸载。在蓄电池电量较高时，采纳限压充电。也就是当蓄电池电压低于限压点时，风机和太阳能的能量全部
11、给蓄电池充电。当蓄电池电压达到限压点时.，风机和太阳能会以限压点对蓄电池充电，多余的能量通过PWM方式卸载。本限制器采纳了专为风光互补系统设计的液晶模块，可以显示蓄电池电压、风机电压、光电池电压、风机功率、光电池功率、风机电流、光电池电流、白天或夜晚指示、蓄电池电量状态等。通过液晶上的四个按键，可以阅读显示内容和态看相关参数。另外，本限制器具有完善的爱护功能，包括：太阳能电池防反冲、太阳能电池防反接、蓄电池过充电、蓄电池过放电、蓄电池防反接、防雷、风机限流、风机Fl动刹车和手动刹车。本限制器设计采纳智能化、模块化，结构简洁、功能强大，全部选用工业级的优质元器件和严格的生产工艺制造，从而适合于低
12、温等相对恶劣的工作环境并具有牢靠的性能和运用寿命。本套风光互补发电系统是为智能型野外远程监控通讯专业配置,可以在监控中心实时看到几百公里以外设备实时发电状况和设备负载状况，依据设备每小时300W功耗，在电池充溢时（电压为58V）无风无太阳可以运用96小时，安装风格互补发电系统肯定要了解当地的气象环境，做到配置最稳定.名称型号单位9A单价小计风力发电主机（主机箱60kgRO2000WFJ介187008700风叶（风叶箱33kg）R()-20()0W-160CM-FY套115801580风光互补限制器（IOkg）R0-2000W1200W-FGKZ台126802680含通讯接口2QOOW风机400
