《RVV-3×0.75(24-0.2)技术规范.docx》由会员分享，可在线阅读，更多相关《RVV-3×0.75(24-0.2)技术规范.docx（3页珍藏版）》请在第壹文秘上搜索。

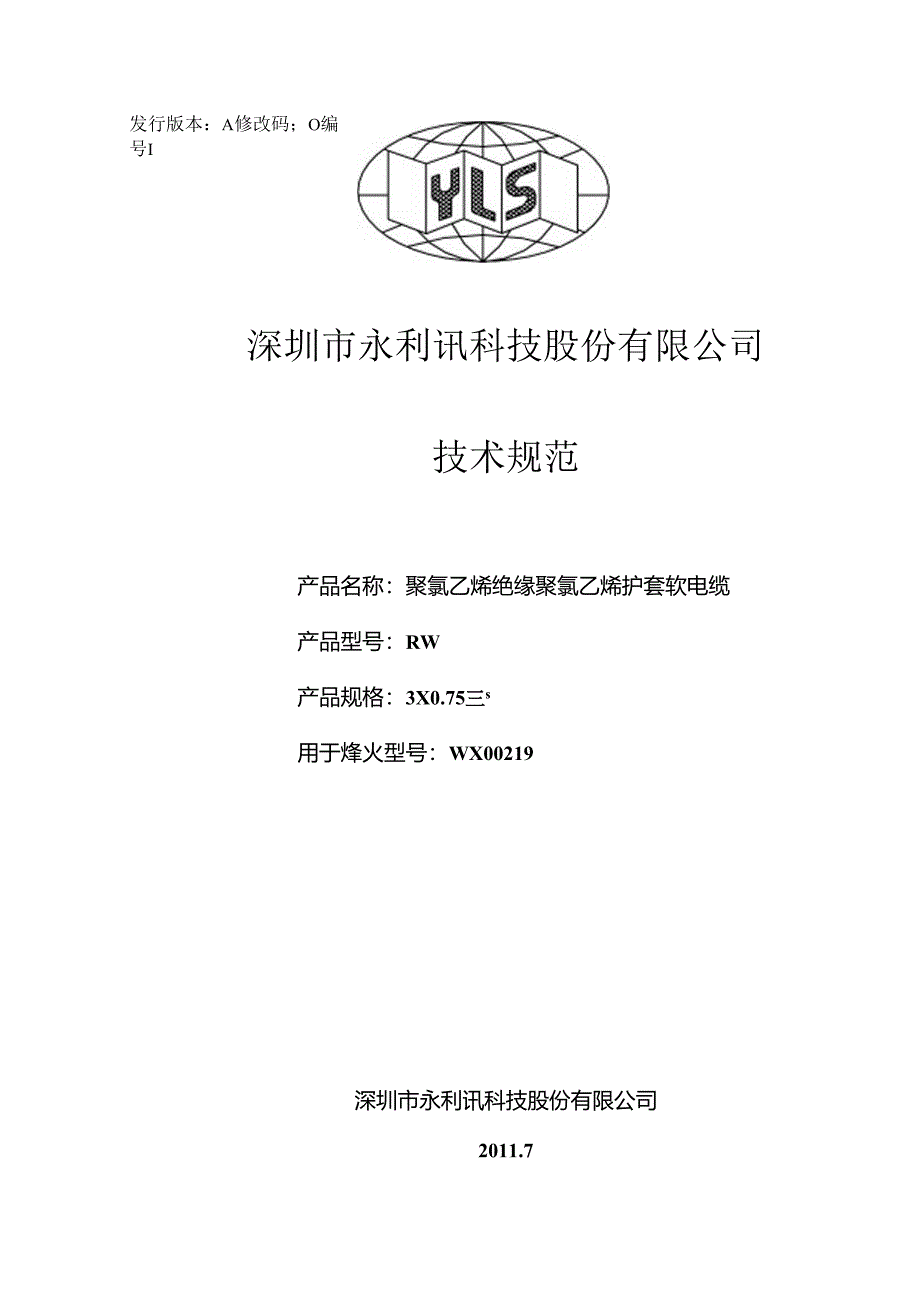

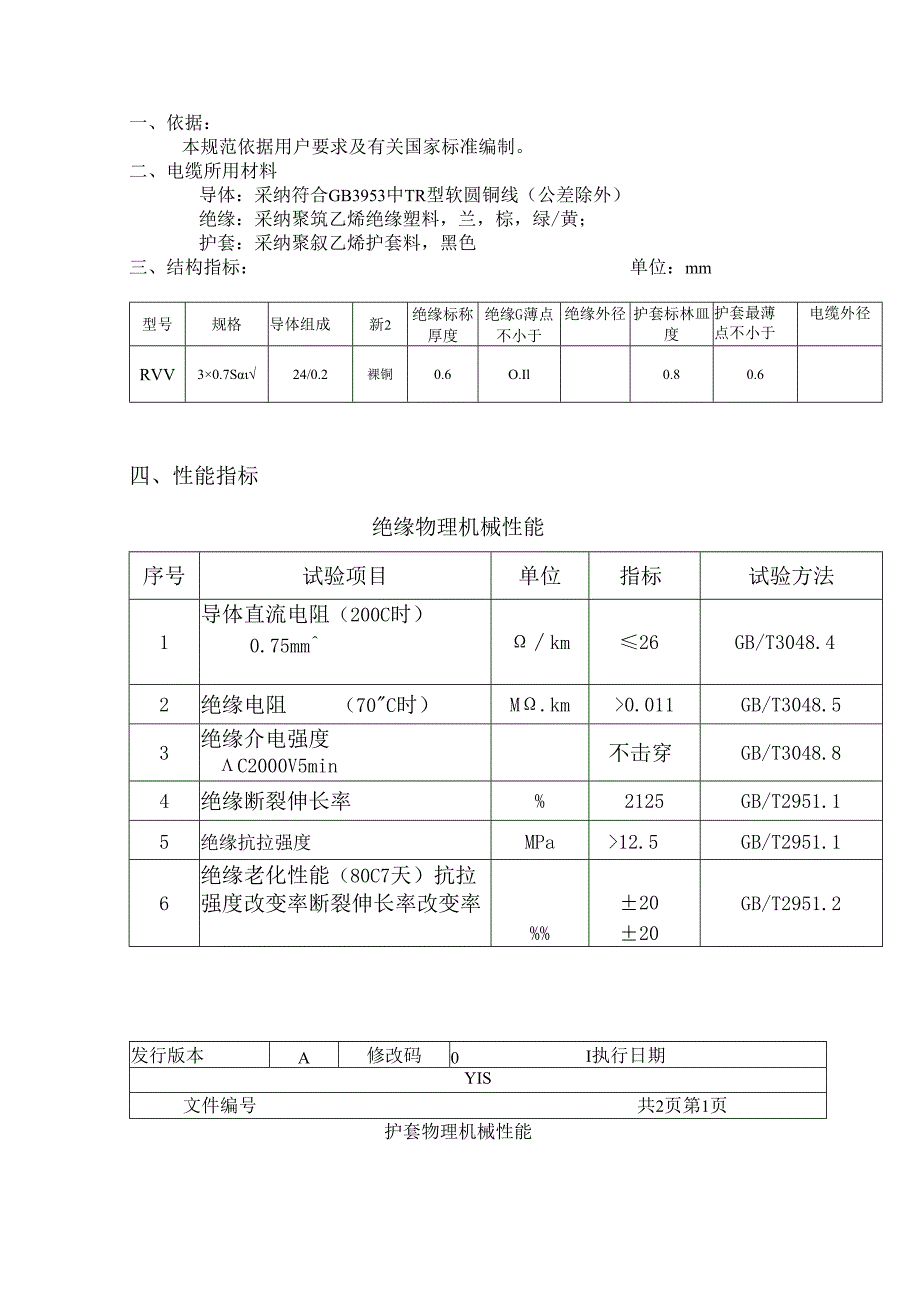

1、发行版本：A修改码；O编号I深圳市永利讯科技股份有限公司技术规范产品名称：聚氯乙烯绝缘聚氯乙烯护套软电缆产品型号：RW产品规格：3X0.75三s用于烽火型号：WX00219深圳市永利讯科技股份有限公司2011.7一、依据：本规范依据用户要求及有关国家标准编制。二、电缆所用材料导体：采纳符合GB3953中TR型软圆铜线（公差除外）绝缘：采纳聚筑乙烯绝缘塑料，兰，棕，绿/黄；护套：采纳聚叙乙烯护套料，黑色三、结构指标：单位：mm型号规格导体组成新2绝缘标称厚度绝缘G薄点不小于绝缘外径护套标林皿度护套最薄点不小于电缆外径RVV30.7S24/0.2裸铜0.6O.Il0.80.6四、性能指标绝缘物理机
2、械性能序号试验项目单位指标试验方法1导体直流电阻（200C时）0.75mmkm26GB/T3048.42绝缘电阻（70C时）M.km0.011GB/T3048.53绝缘介电强度C2000V5min不击穿GB/T3048.84绝缘断裂伸长率%2125GB/T2951.15绝缘抗拉强度MPa12.5GB/T2951.16绝缘老化性能（80C7天）抗拉强度改变率断裂伸长率改变率%2020GB/T2951.2发行版本A修改码0I执行日期YIS文件编号共2页第1页护套物理机械性能序号试验项目单位指标试验方法1护套断裂伸长率%125GB/T2951.12护套抗拉强度MPa212.5GB/T2951.13护套老化性能（80*C7天）断裂伸长率%125GB/T2951.24燃烧试验30s自熄五、结构示意图I线芯醐色护套编制尤满明审核于玉波批准延治国发行版本修改码I0执行H期Y1.S文件编号共2页第2页
