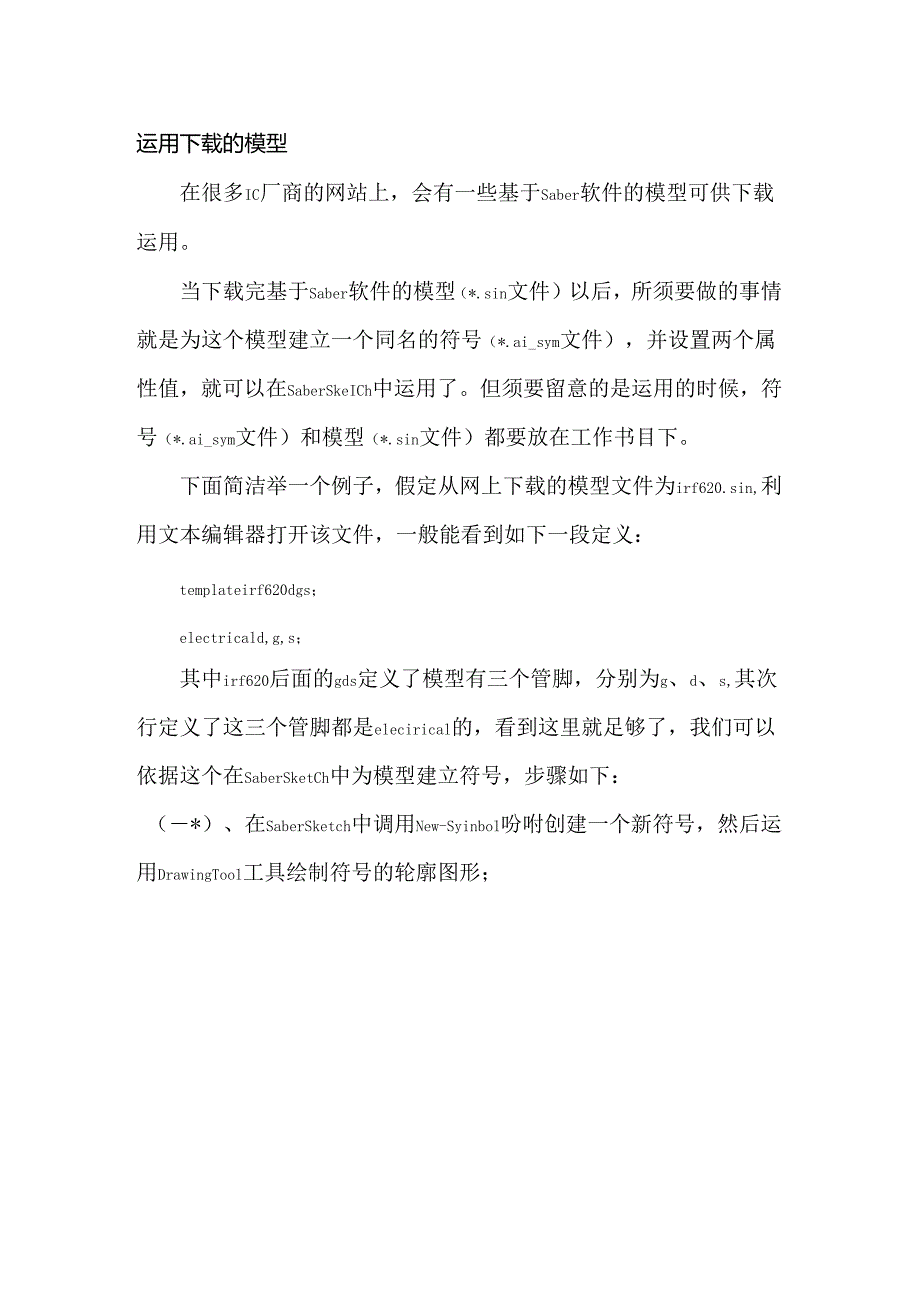

1、运用下载的模型在很多IC厂商的网站上，会有一些基于Saber软件的模型可供下载运用。当下载完基于Saber软件的模型（*.sin文件）以后，所须要做的事情就是为这个模型建立一个同名的符号（*.ai_sym文件），并设置两个属性值，就可以在SaberSkeICh中运用了。但须要留意的是运用的时候，符号（*.ai_sym文件）和模型（*.sin文件）都要放在工作书目下。下面简洁举一个例子，假定从网上下载的模型文件为irf620.sin,利用文本编辑器打开该文件，一般能看到如下一段定义：templateirf620dgs；electricald,g,s；其中irf620后面的gds定义了模型有三个管
2、脚，分别为g、d、s,其次行定义了这三个管脚都是elecirical的，看到这里就足够了，我们可以依据这个在SaberSketCh中为模型建立符号，步骤如下：（*）、在SaberSketch中调用New-Syinbol吩咐创建一个新符号，然后运用DrawingTool工具绘制符号的轮廓图形；（二）、单击鼠标右键,在弹出菜单中选择Create-AnalOgPOrt,这里要与electrical属性对应，为符号添加3个端口（Por）,即所谓的管脚:（三）、选中所添加的端口并单击鼠标右键，在弹出菜单中选择Attributes吩咐，在弹出的PortAttributes对话框中,设置Name分别为g、d
3、、S（留意：3个端口的Name各对应一个，相当于对应器件的管脚）：PortReiraProperties.HAttributes.ChangeType（四）、在NeWSymbol窗口单击鼠标右键，在弹出菜单中选择PrOPCrliCS吩咐，会弹出SymbolPrOPCrtiCS对话框，在对话框中添加一项属性Primitive,其值设置为irf620（留意：这里对应的是模型的名（五）、选择吩咐，符号的名字为irf620,和模型（irf620sin文件）保存在同一书目下。再次在符号窗口单由右键，在弹出菜单中选择PrOPCrIieS吩咐，此时软件自动为符号和模型建立映射关系，假如出错，则表明映射过程出
4、了问题，须要依据提示对符号或者模型进行修改；假如没出错，会再次弹出SymbolPrOPertieS对话框，Fl此就完成了为模型创建符号的工作。须要留意的是，在运用模型的时候，须要将模型和符号文件同时拷入工作书H下，并通过SchematicZGetPart/BySymboldName吩咐进行调用，也可通过在PartSGanery里右键单击某个节目，在弹出菜单中选择NewPart吩咐，将模型和符号加入PartsGallery,便利运用。另外，也可以将自己创建的符号（*.ai_sym）放在一个书目，并设置AI_SCH_PATH环境变量指向该书目，这样书目中的全部符号对于SaberSketch都是可见的，以后在运用该符号的时候就不必将它拷入工作书目了，对于模型（*.sin,也可以实行同样的处理方式，不过环境变量设置为SABER_DATA_PATH即可。
