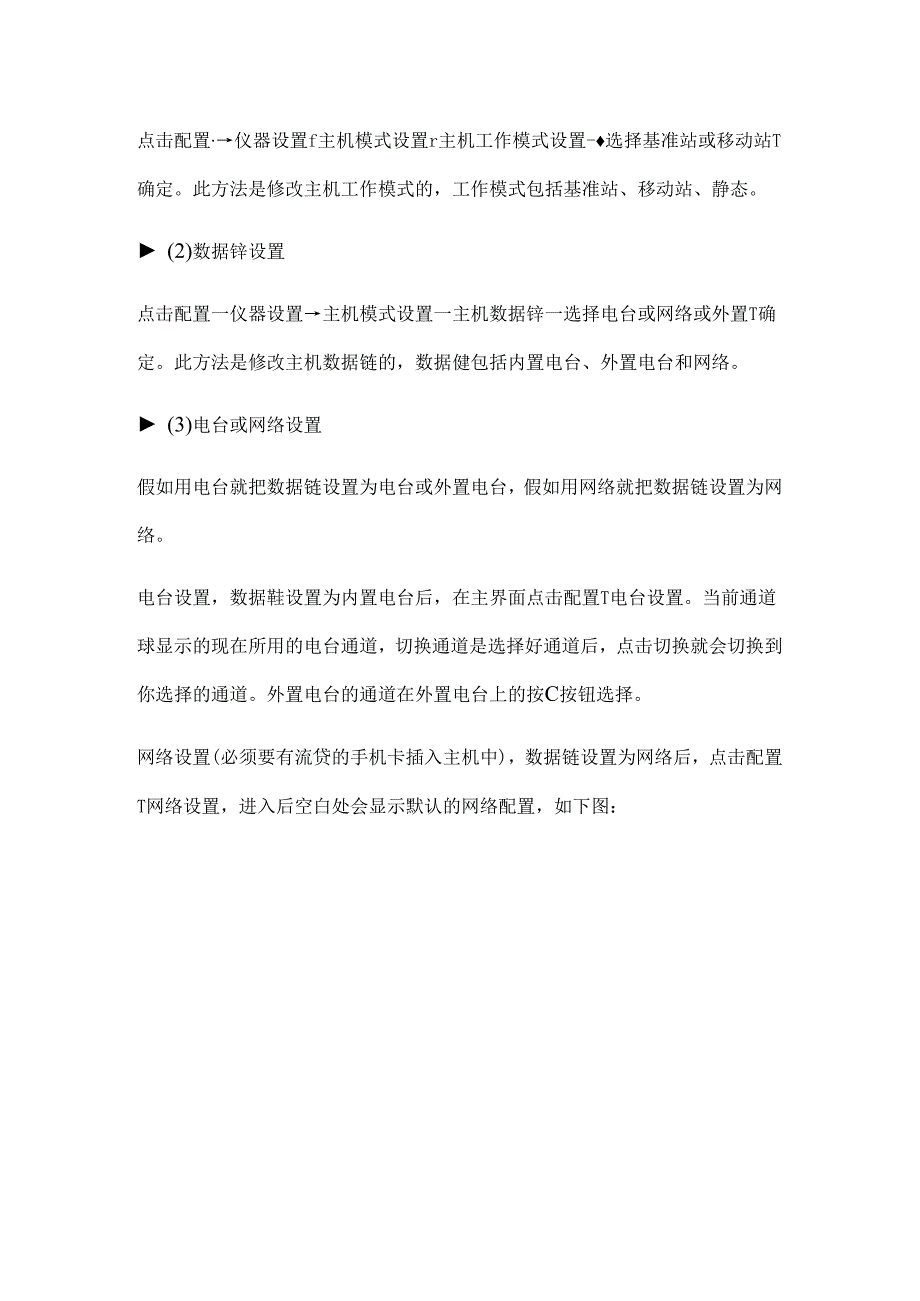

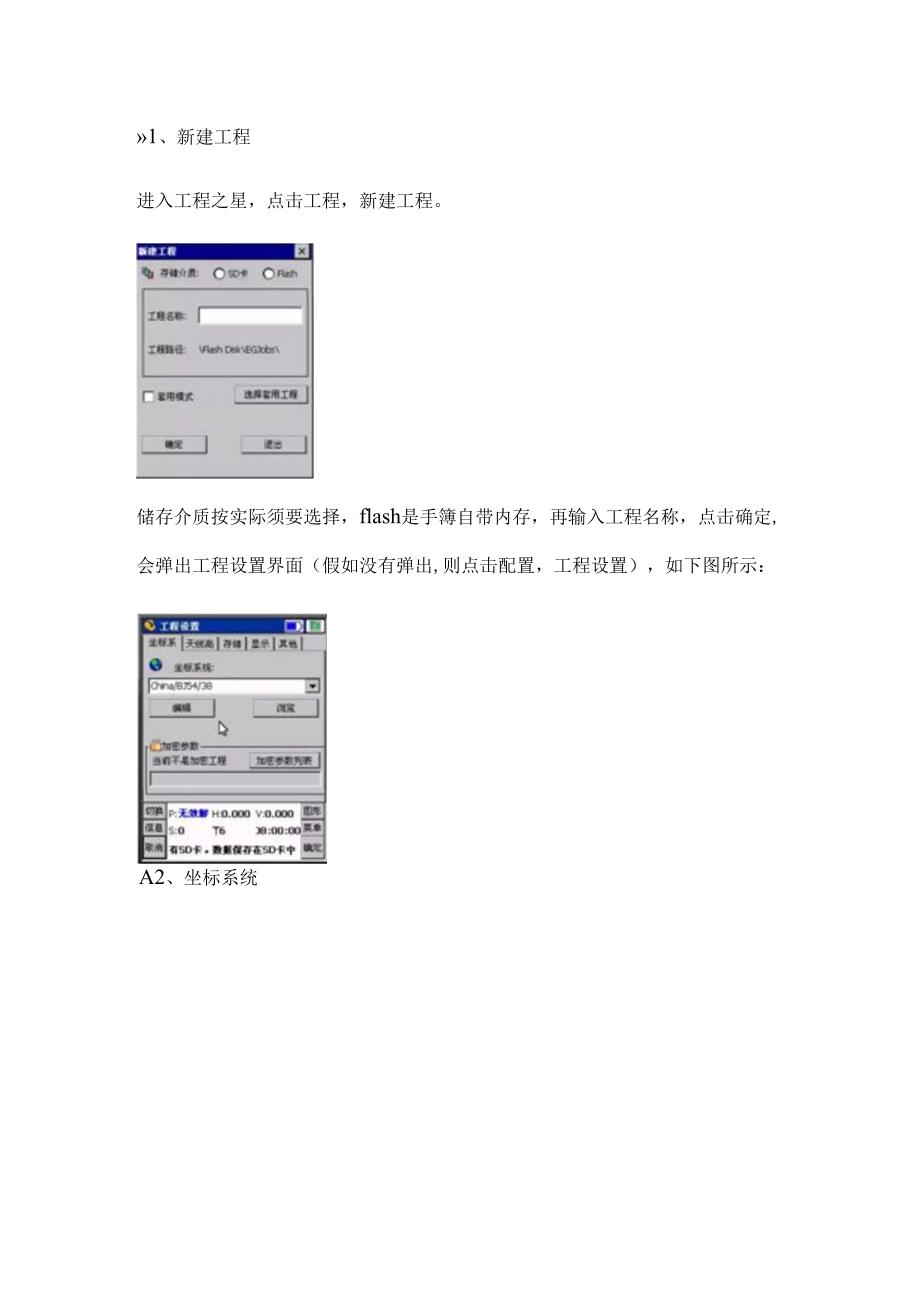

1、1、新建工程进入工程之星，点击工程，新建工程。储存介质按实际须要选择，flash是手簿自带内存，再输入工程名称，点击确定,会弹出工程设置界面（假如没有弹出,则点击配置，工程设置），如下图所示：A2、坐标系统点击配置仪器设置f主机模式设置r主机工作模式设置-选择基准站或移动站T确定。此方法是修改主机工作模式的，工作模式包括基准站、移动站、静态。 (2)数据锌设置点击配置一仪器设置主机模式设置一主机数据锌一选择电台或网络或外置T确定。此方法是修改主机数据链的，数据健包括内置电台、外置电台和网络。 (3)电台或网络设置假如用电台就把数据链设置为电台或外置电台，假如用网络就把数据链设置为网络。电台设置

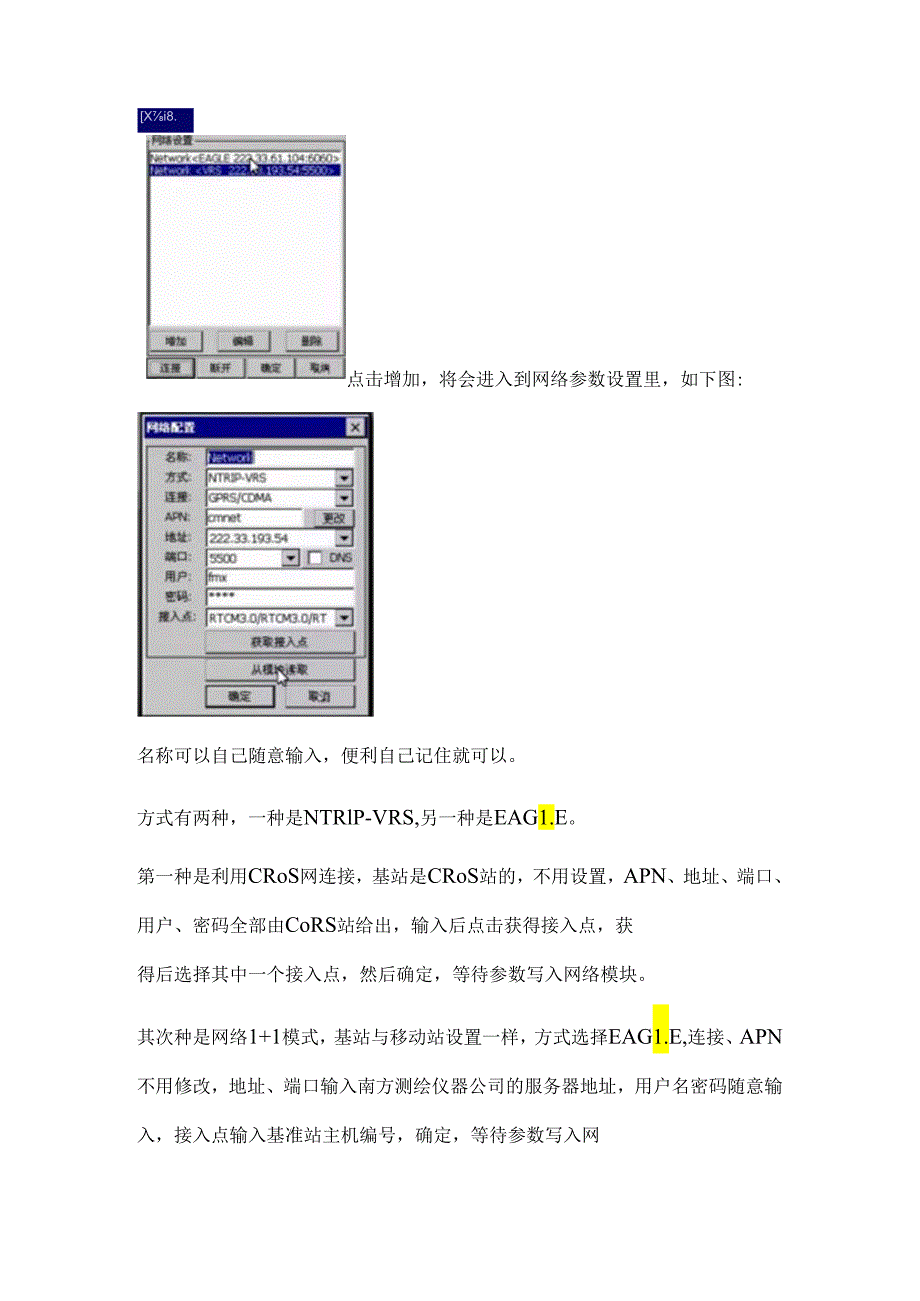

2、，数据鞋设置为内置电台后，在主界面点击配置T电台设置。当前通道球显示的现在所用的电台通道，切换通道是选择好通道后，点击切换就会切换到你选择的通道。外置电台的通道在外置电台上的按C按钮选择。网络设置(必须要有流贷的手机卡插入主机中)，数据链设置为网络后，点击配置T网络设置，进入后空白处会显示默认的网络配置，如下图：Xi8.点击增加，将会进入到网络参数设置里，如下图:名称可以自己随意输入，便利自己记住就可以。方式有两种，一种是NTRlP-VRS,另一种是EAG1.E。第一种是利用CRoS网连接，基站是CRoS站的，不用设置，APN、地址、端口、用户、密码全部由CoRS站给出，输入后点击获得接入点，
3、获得后选择其中一个接入点，然后确定，等待参数写入网络模块。其次种是网络1+1模式，基站与移动站设置一样，方式选择EAG1.E,连接、APN不用修改，地址、端口输入南方测绘仪器公司的服务器地址，用户名密码随意输入，接入点输入基准站主机编号，确定，等待参数写入网络模块。两种方式只能选择其中一种，不管哪种方式，在参数写入模块后点击连接即可。 (4)基准站设置点击配置T仪器设世一基准站设置(若没有，则先取消再进入)。进入后差分格式选择CmrX,点击“测片”右边的按钮，再点击启动基站。(假如启动失败，则说明基站没有接收卫星)。启动胜利后自勖退到主界面， (5)移动站设置将主机设置为移动站后，假如数据链运
4、用电台模式，将电台通道号设置为基准站的通道号即可，方法参考电台设置。假如数据链运用网络模式，方法参考网络设置。以匕设置一次即可，之后假如不变更主机工作模式或者数据捱就不用在设置了，开机后等待固定即可。A2、主机模式的对应关系基准站数据链为电台或外置电台时，移动站数据链为电台，基准站数据链为网络时，移动站数据链为网络。运用CORS时，主机将作为移动站，运用网络模式。四、求转换参数A1、求转换参数求转换参数须要用到两组点坐标，一组为WGS84坐标（仪器未求转换参数前采集的坐标），组为当地施工要求的坐标伸方会给的已知点），两组坐标都要知道坐标数据和坐标位置。下图为求坐标转换参数界面，空白处将会显示转
5、换的坐标.A第一步点击增加，出现对话框输入当地施工要求的坐标数据，确定。A其次步这时有3个选项，第三个一般不用，第一个选项是要在转换之前去采集已知点，采集好以后点击第个选项选择第步输入的已知点相对应采集出来的点，依次点击确定退回到求左边转换参数界面。其次个选项是，在求转换参数时采集对应的点，建议用其次个选项。A第三步依据上述方法输入其次组点，第三组点，第四蛆点。最少须要两组点。A第四步全部点输入完成后依次点击保存，应用（保存时须要输入文件名，假如提示超限说明坐标不能用）。以上是在每个工程项目第一次运用仪器时必需操作的步骤，假设在一个工程项目其次次测量时，要运用校正向导功能进行校正。A2、校正向
6、导在主界面点击输入T校正向导f选择基准站架设在未知点f下一步输入校正点坐标T输入天线高选择杆高T校正T把移动站放在校正点上对中整平f确认。之后会提示校正胜利，这时即可接着测量。五、测量K点测量在主界面点击测量T点测域，进入后点击A或者ENT键都可以保存移动站所在位置的点的坐标，进入界面后要留意修改点名与杆高，全部信息确认无误后点击确定就能保存。A2、点放样在主界面点击测量T点放样，进入后先看最下面才没方文字，假如有，点击目标，增加，输入放样点的坐标，确定，选中刚才输入的点，再点右上角的确定，之后跟顺手簿上的指示找到该放样点。假如最下面没有文字就点一下向上的小箭头（选项右侧）。六、成果导出A在主界面点击工程一文件导入导出一文件导出。导出文件类型即导出之后的文件用什么打开，有南方CASS,CAD,TXT等格式，可以自己选择适当的文件类型。测破文件是选择这次项目所测的数据，成果文件不用填，记住文件路径即可，点击导出，再用手簿连接电脑后复制到电脑上即可。
