1、第一步建立新模型这一步中，定义基本轴网作为建立模型的模板。然后选择一个双角钢列表作为桁架H动选择列表。A.点击文件新模型吩附或新建模型按钮。I。将显示图3的对话根。确认缺省小位为Kip-ino图斌型B模型模板对话框运用参数化生成技术允许快速建立许多类型的模型。然而，本教程中将从只建立轴网起先建立模型。放置轴网时，精确地用定义的几何性质表示模型的主要儿何特性很重要，建议花一些时间细致地设置轴网线的数址和间距。选择仅轴网按钮，将显示图4对话框。鹭步建立新模型2SAP20V9运用教程图4新建坐标/轴网系统对话根C.新建坐标/轴网系统对话框用来指定X、丫、Z方向的轴网线和间距,指定X方向的轴网线数为1

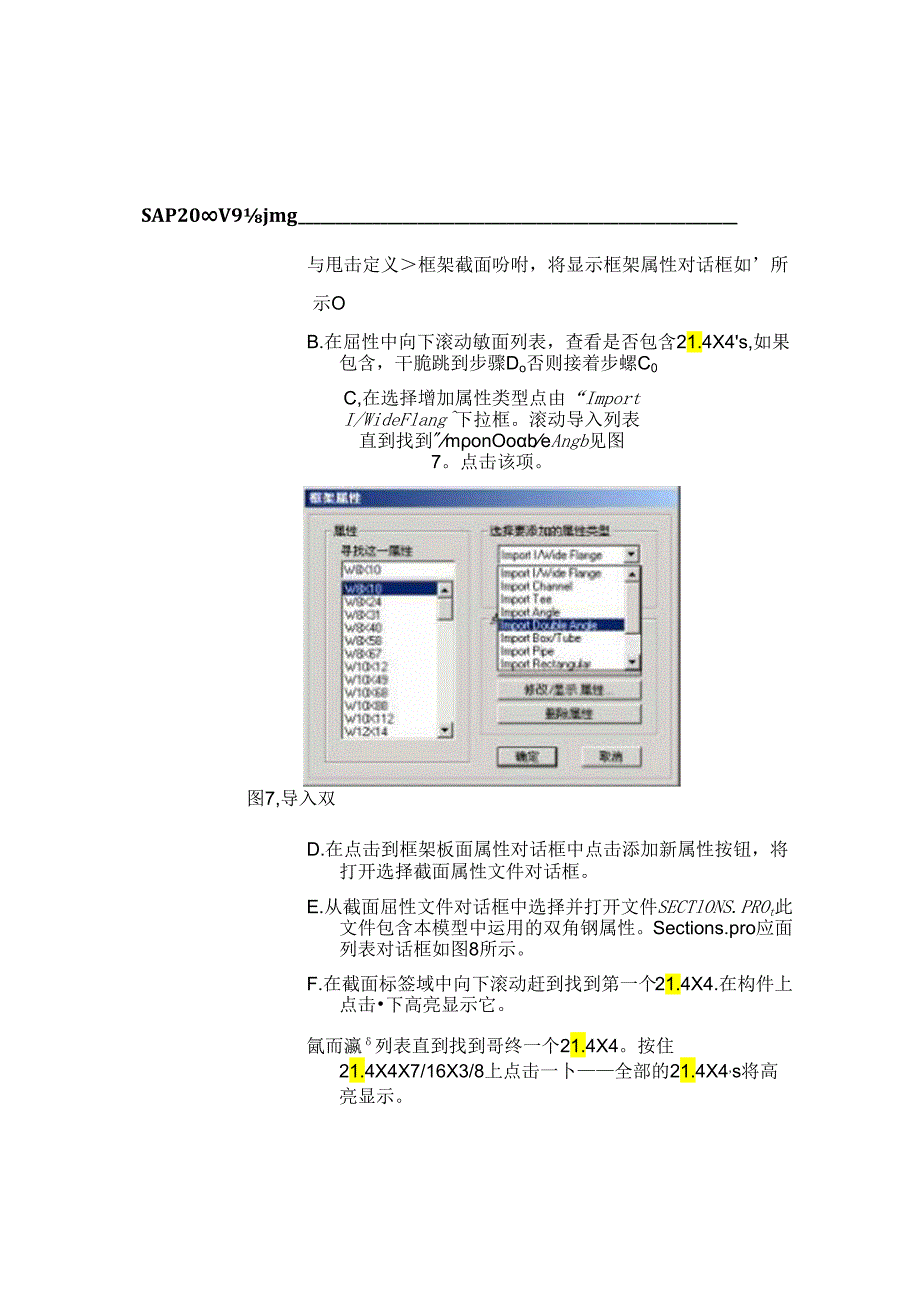

2、1,Y和Z方向为2。输入X方向轴网线间距6ft并回车。留意程序自动将6ft转换为72以和缺省的英寸单位一样。输入丫和Z方向间距12ft或144。图5SAP2000窗口2-4第一步建立新模型SAP20V9jmg与甩击定义框架截面吩咐，将显示框架属性对话框如所示OB.在屈性中向下滚动敏面列表，查看是否包含21.4X4s,如果包含，干脆跳到步骤Do否则接着步螺C0C,在选择增加属性类型点由“ImportI/WideFlang下拉框。滚动导入列表直到找到monOobeAngb见图7。点击该项。图7,导入双D.在点击到框架板面属性对话框中点击添加新属性按钮，将打开选择截面属性文件对话框。E.从截面屈性文
3、件对话框中选择并打开文件SECTlONS.PROt此文件包含本模型中运用的双角钢属性。Sections.pro应面列表对话框如图8所示。F.在截面标签域中向下滚动赶到找到第一个21.4X4.在构件上点击下高亮显示它。氤而瀛列表直到找到哥终一个21.4X4。按住21.4X4X7/16X3/8上点击一卜全部的21.4X4,s将高亮显示。番次章教H.点击确定按钮,然后在双角钢截面对话框中点击确定按钮，将选择的角钢增加到框架属性对话框中的截面属性域中.图8Sections8.ro敬面列表I.在框架属性对话框选择属性类型域上点击下拉框uAddIWideFlang并向下滚动宜引找到AddAutoSeIeC
4、t。憔击该项。J在点击到框架属性对话框域上，点击添加新属住按钮，将打开截面自动选择列表如图9所本CK.在械面自动选择列表名称中输入TRUSS与步建立新模型2其次步添加框架对象多府葵用轴网和捕获选项绘制框架对象和与TRUSS应面列表，并用编辑菜单吩咐产生框架对象。绘制框架对象确认X-Y平面Z=144视图是激活的（见第一步D如何激活一个视图）。此视图应在左侧窗口。井检杳捕获节点和轴线交点命令是激活的.有助于精确定位框架对象。当与这个吩咐相关联的按钮按:Z时，吩咐激活。或者运用绘制捕获到点和轴网交点命令。默认状况下，该吩咐是激活的。A.点击视图菜单设置二维视图吩咐1 .万在设置2维视图对话框中点击X
5、-F平面选项。2 .在Z编辑框内输入0,显示必础以平面，然后点击确定按钮。图蕊属性B.点击绘制框架/索/筋按钮7或运用绘制绘制框架/索/筋菜IYl吩咐.假如从绘制菜单绘制框架/索/筋执行吩咐，绘制框架/索/筋按钮将是按卜.的，以确认对该吩附的选择。将弹出框架对象属性对话框如图10所示。确认程序处于选择模式;。A.I：脆在单元上点击选择跨越纵弦的横向单元，或者在对象的右恻点击，然后按住鼠标左键，抱过小元。选择选项见图I1.B.点击编辑复制吩咐弹出图12对话根。图15添加框架对象后模型G.点击绘制怅架/索/筋鼓钮或用绘制绘制根架/索/筋命令.弹出框架对象属性对话根。H.确认对象属性对话框的属性项设
6、为TRUSS。i.绘制第一个对甭线，在x-z平面视窗的X-Z原点，然后再点击最近的顶弦杆(x=72,Z=144)O不点右键,在点(x=144,在=0)增加其次条对角线。这样就绘制一蜀的对角线。J右键点击并点击选择对象以按钮，按Esc钿退出绘制框架/索吩陆K.从右到左拉出一个选择机，以选定刚画的两个对向线，见图11选择选项。1.点击编辑复制吩咐弹出复制对话框。1 .在dx输入框中输入144,dy-中输入0,dz板中输入0。2 .在数手根中输入SAP20V9适用教程3 .点击确定接受变更。绘制完成了一个桁架的全部对角线。M.从右向左拉;Il一个选择根，覆盖全部的对角线。N.点击编辑复制吩咐抑出复制
7、对话根。融帝第9栏中,在dx框中输入0,在dy144,攵SZ根中输4 .在数俄框中输入15 .点击确定接受选择。当前的模型如图16所示。图16全部框架对象加入后的模型指定单元端部移放当X-Z视图激活的状况下，确保程序处于选择模型状态。A.从右向左用框选选中整个图形。B.单击指定框架/索释放/部分固定吩咐弹出图17所示菜单。检查M33（主轴）起点和终点群放定义框。图18面截面表绘制面对象确认X-Y平面在Z=O视图是激活状态。通过以下的操作建立一个具有所定义的DECK性能的面对象。A.点击绘制矩形面对象按钮，或者执行绘制绘制矩形面命令C图19中所示为面对象属性表0确认表中项目名为DECK.假如不是
8、，点击编辑栏将弹出滚动菜单，从列表中选择DECK.图19对象属性据彩步添加面对象2-19A点击定义荷载工况吩咐，揩弹出如图23所示的定义荷战对话框。留意这里只有一种默认荷载，它是包括自重在内的恒荷载(DEAD)o留意到默认的自重乘数设为1。这说明荷载工况中自动包括全部对象1.O倍的臼血在SAP2000中，荷载工况和分析工况同时存在，并且它们可以是不同的“然而，当一个荷栽工况被定义后程序将H动生成一个与之相对应的分析工况，分析工况将在分析运行时被用于核查工作。图2事密定义对话他B.点击荷载名编辑窗口。健入新的荷载名称1.IVE,在荷载类型下拉菜”I中选择荷载类型。此处，选择1.IVE确认自重系数
9、为0。点击添加新荷载将活荷载添加到荷载列表中。荷载定义表格将如图24所示，点击确定按钮，确认对于静椅载类型所作的全部最新修改C第嚼定义荷载工况居g步指定面刚度修正2第八步运行分析在这一步中，将运行分析。A.点击分析运行分析吩咐，或运行分析按钮将弹出如图27中所示的设置分析工况表。图27设置运行分析选项的对话框招超虽然没有定义动力函数，程序依据前面定义的荷载工况和程序运行分析时所须要的假定属性参数，H动定义三种不同的分析工况：DEAD,MODA1.和1.IVEo1 .从工况名框中选择MODA1.2 .点击运行/不运行工况按钮建立模型而不运行，因为我们想要运行的只是静力分析。3 .物伊在运行程序将
10、从用户建立的SAP2000基本模型生成分析模型，并且将马上显示“正在分析，清等待“街口。在运行分析时，数据将在这个窗口中滚动，这些信息可以在随后点击文件显示输入/输出文本文件吩咐，并且选择带有/OG后缀的文件来访问。B.当分析完成后，“分析完成”的信息将在窗口中显示。点击确定来关闭分析窗口。程序将自动的显示模型变形图，SAP20V9运用教程并F1.模型将被锁住。通过锁住/解锁按钮名可以使模型在锁与解锁之间切换，当模型被解锁后，任何分析结果都将被删除。第九步以图像方式显示分析结果此步骤中，将用图像方式表达分析结果用于检查。金/%X-Y平面Z=O视图处于激活状态。然后视图二按钮，将视图设置为立面视
11、图。B.点击M示力/应力按钮箕，或者鼠示菜”显示力/应力框架/索/筋吩咐以激活框架单元力曲线对话框，如图28所示。图28框架单元轴力曲线对话框1 .在工况/组合卜拉框中选中DE42 .选定轴力选项。3 .选定填充表格选项。4：点击确定按钮，生成轴力曲线，如图29所/Jo图29立面视图中的轴力对话框C.右击X-Z视图中的上弦单元以激活框架对象曲线对话框,如图30所示。胃廨卜29的立面图中桁架右击上弦得到的SAP20V9适用教程留意：就像整个上弦对象是以一个整体画;Il的一样，程序显示的也是整个上弦对象，尽管程且在分析中H动将框架对象划分成了更小的单兀O1 .点击滚动数值选项，在该对话框卜.部将出
12、现一个滚动条。用鼠标拖勖滚动条，可以看到梁的不同位置上的内力值。2 .点击确定按钮以关闭该对话框。D.确认X-Z视图处于激活状态，然后点击显示显示变形形状吩咐或显示变形形态卜，按钮，以激活变形形态，如图31所示。1 .在工况/组合名称卜拉框中选择出。2 .选中三次曲线选项。3 .点击确定按钮，生成如图32所示的变形形态。图3】对髓形态1次章教图32立面视图中的变形形态E.右右图32中的上弦对象的中点，可显示节点位移结果，如图33所示。翳卷“d破图32中立面视图的上弦对象的中点得到留意：局部坐标系3轴是全局坐标系Z轴正向。F.关闭露点位移对话第十步设计钢框架对象在此步骤中，将进行桁架梁钢框架单元
13、的设计。留意：在完成如下过程之前，须要先进行分析。A.点击选项首选项钢根架设计吩咐，将出现图34所示的钢框架设计首选项对话框，图34钢框架设计首选项对话植1 .点击设计规范编辑框，可以看到可选的设计规范。选定AISC-ASD89规棺。2 .检杳其它编辑框的信息，并点击确定以接受所作的选定。B.点击设计铜框架设计起先结构设计/检查吩咐或起先钢结构设计/检查工按钮，起先钢框架设计。程序通过从TRUSS自动选择截面列表中选出最优单元尺寸来进行设计。自动选择截面列表是这些小元绘制时指定给这些单元的。当设计完成后，选定的尺寸在模型上显示出来。如图35所示。C.点击设计钢框架设计校核分析截面和设计截面吩咐
14、，将出现如图36所示的信息。点击否按钮以关闭该对话机。图36分析和设计截面对比警告在初步分析（步繇8）中，程序采纳了TRUSS自动选项截面列表中的中等重的截面。在设计（本步骤）中，程序选用与分析截面不同的截面。图36所示的信息表明分析和设计截面不相同。目标是重复分析和设计过程，直至分析和设计裁面全部相同。留意：当对桥梁再次进行分析时，SAP2000将用当前设计截面（即步.骤10采纳的被面）作为下一次分析的新的搬面。D.右右图35中X-Z视图的一个桁架上弦单元，聘显示钢应力检查信息对话框，如图37所示。留意报告的分析和设计做面是不同的。图37钢框架应力检查对话框还要留意：就像整个上弦对象是以一个
15、整体画出的一样，程序是对整个上弦对象进行设计，尽管程序在分析中自动将框架对象划分成了更小的单元。点击钢应力检查信息对话框中的细微环节按钮。钢应力AISC-ASD89规范检查信息对话机将出现，如图38。留意：可以用文件菜单上的吩咐打印该对话框的信息,图38剂应力AISC-ASD89规范检查信息对话框点击钢应力AISC-ASD89规范检查信息对话框右上角的关闭按钮X,关闭该对话框.悭点击取消1按钮以关闭钢应力检查佶息对话E.点击分析运行分析吩咐或运行分析,按钮，然后点击设置分析运行工况对话抿上的马上运行按钮，以新的分析截面再次进行分析。F.分析完成后，点击确定关闭分析窗口。点击设计钢框架设计起先结构设计/检杳吩咐或起先钢结构设计/检杳1按钮，起先钢
