1、一、汽机1 .额定功率（铭牌功率TR1.）是指在额定的主蒸汽及再热蒸汽参数、背压11.8KPa绝对压力，补给水率3%以及回热系统正常投入条件卜.，考虑扣除非同轴励磁、润滑及密封油泵等所耗功率后，制造厂能保证在寿命期内任何时间都能安全连续地在额定功率因素、领定氢压（级冷发电机）卜发电机输出的功率。此时调节阀应仍有一定裕度，以保证满足一定调频等需要。在所述额定功率定义条件下的进汽用称为额定进汽量“2 .最大连续功率（T-MCR）是指在1.额定功率条件下，但背压为考虑年平均水阻等因素确定的背压，（设计背压）补给水率为0%的情况卜.，制作厂能保证在寿命期内安全连续在额定功率因素、额定氢压（氢冷发电机）
2、下发电机输出的功率.该功率也可作为保证热耗率和汽耗率的功率。保证热耗率考核工况：系指在上述条件卜.，将出力为额定功率时的热耗率和汽耗率作为保证，此工况称为保证热耗率的考核工况。3 .阀门全开功率（VWO）是指汽轮机在调节阀全开时的进汽量以及所述T-MCR定义条件下发电机端输出的功率。一般在Vw卜的进汽量至少应为额定进汽量的1.05倍,此流量应为保证值。上述所指是由主汽轮机机械驱动或由主汽轮机供汽绐小汽轮机驱动的给水泉，所需功率不应计算在额定功率中，但进汽量是按汽动给水泵为基础的，如果采用电动给水泵时，所需功率应白额定功率中减除（但在考核热耗率和汽耗率时是否应计入所述给水泵耗工，可由买卖双方确定

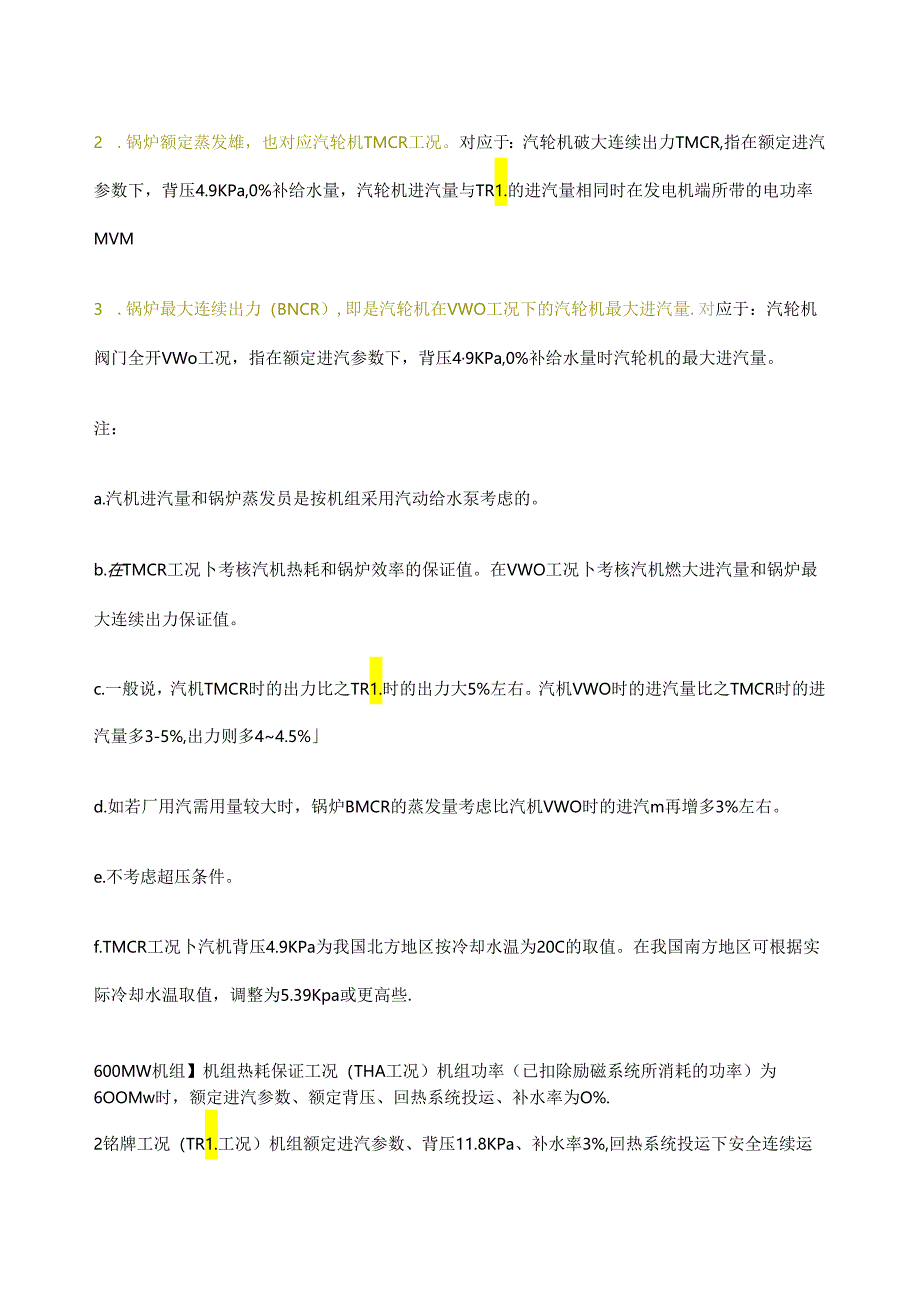

3、）。二、锅炉1 .锅炉额定蒸发量：，即是汽轮机在TR1.工况下的进汽量。对应于：汽轮机额定功率TR1.,指在额定进汽参数卜.，背压11.8KPa,3%的补给水量时，发电机端带锁定电功率MVA。2 .锅炉额定蒸发雄，也对应汽轮机TMCR工况。对应于：汽轮机破大连续出力TMCR,指在额定进汽参数下，背压4.9KPa,0%补给水量，汽轮机进汽量与TR1.的进汽量相同时在发电机端所带的电功率MVM3 .锅炉最大连续出力（BNCR）,即是汽轮机在VWO工况下的汽轮机最大进汽量.对应于：汽轮机阀门全开VWo工况，指在额定进汽参数下，背压49KPa,0%补给水量时汽轮机的最大进汽量。注：a.汽机进汽量和锅炉
4、蒸发员是按机组采用汽动给水泵考虑的。b.在TMCR工况卜考核汽机热耗和锅炉效率的保证值。在VWO工况卜考核汽机燃大进汽量和锅炉最大连续出力保证值。c.一般说，汽机TMCR时的出力比之TR1.时的出力大5%左右。汽机VWO时的进汽量比之TMCR时的进汽量多3-5%,出力则多44.5%d.如若厂用汽需用量较大时，锅炉BMCR的蒸发量考虑比汽机VWO时的进汽m再增多3%左右。e.不考虑超压条件。f.TMCR工况卜汽机背压4.9KPa为我国北方地区按冷却水温为20C的取值。在我国南方地区可根据实际冷却水温取值，调整为5.39Kpa或更高些.600MW机组】机组热耗保证工况（THA工况）机组功率（已扣除

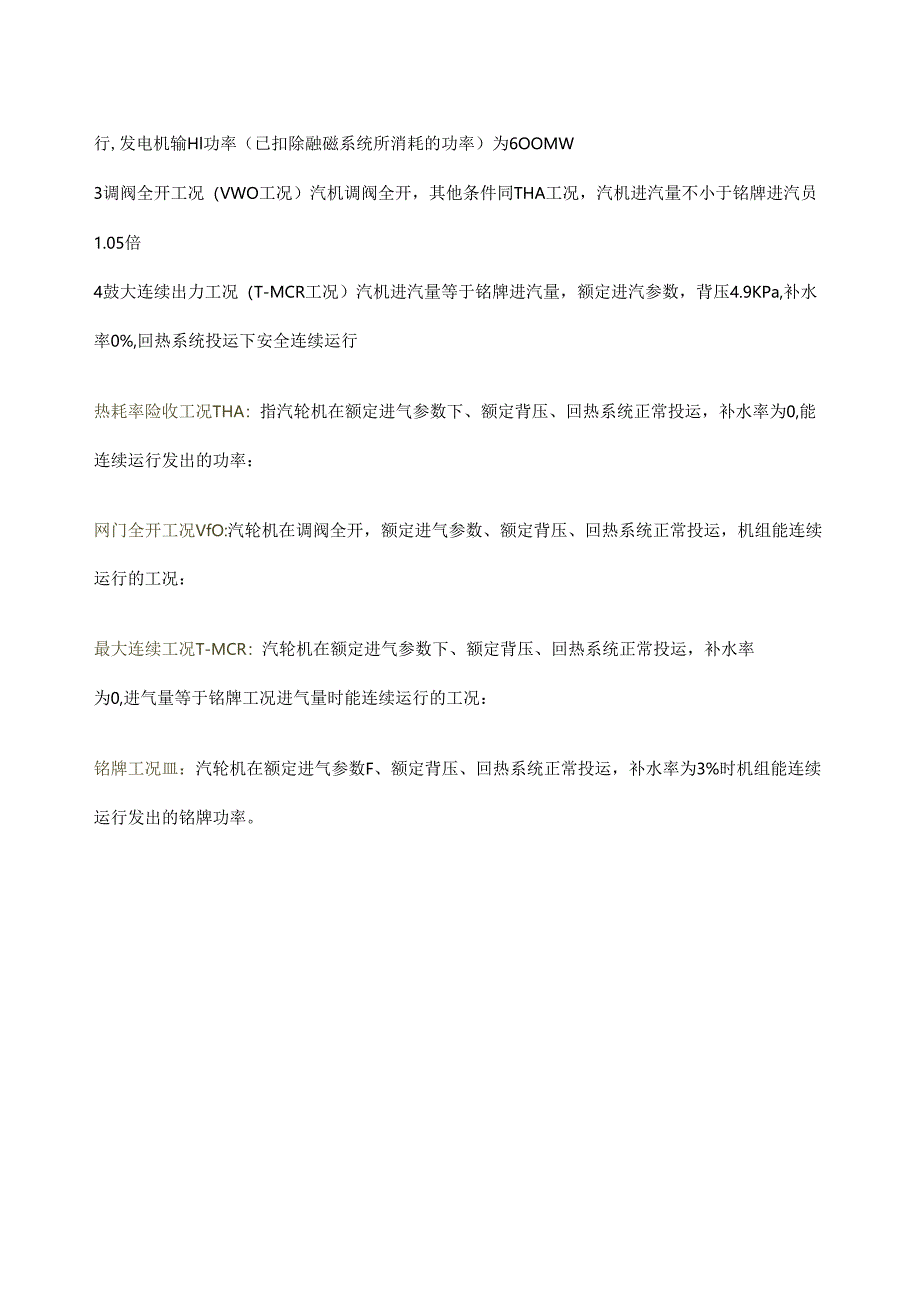

5、励磁系统所消耗的功率）为6OOMw时，额定进汽参数、额定背压、回热系统投运、补水率为O%.2铭牌工况（TR1.工况）机组额定进汽参数、背压11.8KPa、补水率3%,回热系统投运下安全连续运行,发电机输Hl功率（已扣除融磁系统所消耗的功率）为6OOMW3调阀全开工况（VWO工况）汽机调阀全开，其他条件同THA工况，汽机进汽量不小于铭牌进汽员1.05倍4鼓大连续出力工况（T-MCR工况）汽机进汽量等于铭牌进汽量，额定进汽参数，背压4.9KPa,补水率0%,回热系统投运下安全连续运行热耗率险收工况THA：指汽轮机在额定进气参数下、额定背压、回热系统正常投运，补水率为0,能连续运行发出的功率：网门全开工况VfO:汽轮机在调阀全开，额定进气参数、额定背压、回热系统正常投运，机组能连续运行的工况：最大连续工况T-MCR：汽轮机在额定进气参数下、额定背压、回热系统正常投运，补水率为0,进气量等于铭牌工况进气量时能连续运行的工况：铭牌工况皿：汽轮机在额定进气参数F、额定背压、回热系统正常投运，补水率为3%时机组能连续运行发出的铭牌功率。
